En la infraestructura eléctrica moderna, conectar diferentes tipos de conductores, en particular cables de cobre y aluminio, presenta desafíos únicos. Los ingenieros eléctricos y los contratistas a menudo enfrentan problemas de compatibilidad debido a las diferentes propiedades químicas y mecánicas de los metales. Sin métodos de conexión adecuados, se puede producir corrosión galvánica, sobrecalentamiento y eventuales fallas. Aquí entran en juego los terminales de cable bimetálicos, un tipo de terminal de cable especializado.
A Un terminal de cable es un dispositivo que se utiliza para conectar de forma segura un cable a otro aparato eléctrico, como aparamenta, transformadores, paneles de distribución o disyuntores. Facilitan conexiones mecánicas seguras y una conductividad eléctrica óptima.
Los terminales de cable suelen estar hechos de cobre o aluminio, según el tipo de cable y la aplicación. Pero cuando los sistemas implican conectar conductores de cobre a conductores de aluminio, las terminales tradicionales hechas de un solo material pueden presentar serias complicaciones.
El cobre y el aluminio tienen diferentes resistividades eléctricas, coeficientes de expansión térmica y comportamientos de corrosión. Cuando se conecta directamente:
La corrosión galvánica puede ocurrir debido a la diferencia de potencial electroquímico entre los dos metales, especialmente en presencia de humedad.
Los ciclos térmicos provocan el aflojamiento de las juntas, ya que el cobre y el aluminio se expanden y contraen a diferentes velocidades.
La resistencia al contacto aumenta, lo que provoca una acumulación de calor que puede provocar puntos calientes, pérdida de energía o incluso incendio.
Estos problemas hacen que sea imperativo utilizar un conector que pueda servir como intermediario entre los dos metales: introduzca la terminal bimetálica.

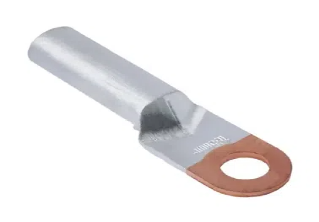

Un terminal de cable bimetálico es un conector especialmente diseñado compuesto de dos metales: una palma de cobre (para conectar a barras colectoras o equipos de cobre) y un cilindro de aluminio (para conectar a cables de aluminio). Las dos secciones se unen permanentemente mediante soldadura por fricción, asegurando una unión molecular con baja resistencia y alta resistencia mecánica.
Composición del material: Cilindro de aluminio (normalmente 99,5% Al puro) + palma de cobre (99,9% Cu puro).
Junta soldada por fricción para evitar la corrosión galvánica.
Barriles llenos de aceite o preengrasados para reducir la oxidación.
Orificios de inspección para verificar la inserción completa del cable.
Superficie estañada para mejorar la conductividad y la resistencia a la corrosión.
Al utilizar una transición bimetálica, estos terminales evitan el contacto directo entre los conductores de cobre y aluminio, mitigando los riesgos de corrosión, sobrecalentamiento y fallas.
El diseño y la metalurgia de los terminales de cable bimetálicos son fundamentales para garantizar conexiones eléctricas seguras, estables y duraderas entre conductores diferentes. Los desafíos únicos que presentan las conexiones de cobre y aluminio, que van desde reacciones electroquímicas hasta inestabilidad mecánica, requieren soluciones de ingeniería de precisión. Así es como las orejetas bimetálicas abordan estos desafíos y permiten un rendimiento seguro a largo plazo:
En el corazón de una orejeta bimetálica se encuentra su unión soldada por fricción, donde la palma de cobre y el cilindro de aluminio se unen mediante fricción rotativa de alta presión. Este proceso crea un enlace molecular de estado sólido que fusiona los dos metales sin fundirse, eliminando el riesgo de capas intermetálicas quebradizas o burbujas de aire atrapadas. El resultado es una interfaz limpia, fuerte y eléctricamente conductora que se comporta como una pieza unificada bajo carga y tensión. En comparación con las uniones mecánicas o soldadas tradicionales, la soldadura por fricción garantiza una conductividad e integridad estructural constantes, incluso bajo ciclos térmicos o vibraciones.
El cobre y el aluminio se expanden a diferentes velocidades cuando se someten a calor. Si se conecta directamente, este desajuste puede causar aflojamiento, fracturas por tensión o fatiga con el tiempo. Las orejetas bimetálicas están diseñadas para adaptarse a estas diferencias permitiendo que cada lado (cilindro de aluminio y palma de cobre) se expanda y contraiga en sincronía con su conductor respectivo. Esto mantiene la presión mecánica y el contacto durante toda la vida útil del cable, especialmente en entornos con temperaturas fluctuantes, como aparamentas exteriores o subestaciones industriales.
Uno de los riesgos más importantes en las conexiones de cobre y aluminio es la corrosión galvánica, que se produce cuando los dos metales entran en contacto en presencia de un electrolito (como la humedad). Con el tiempo, esto puede degradar la conexión, aumentar la resistencia y, en última instancia, provocar una falla. Los terminales bimetálicos evitan esto separando físicamente los conductores de cobre y aluminio dentro de su estructura. Además, muchas orejetas de alta calidad vienen precargadas con grasa antioxidante o selladas con compuestos aislantes, que protegen aún más contra la entrada de humedad y la degradación ambiental. Este diseño garantiza una resistencia a la corrosión a largo plazo, incluso en entornos costeros, húmedos o químicamente agresivos.
Las conexiones eléctricas confiables requieren una baja resistencia de contacto para evitar la pérdida de energía y la generación de calor. La palma de cobre de una terminal bimetálica garantiza una excelente conductividad cuando se atornilla a barras colectoras, terminales de aparamenta o transformadores de cobre. Al mismo tiempo, el cilindro de aluminio está diseñado para sujetar firmemente y conducir la corriente desde el cable de aluminio, asegurando una transferencia de energía eficiente a través de la conexión. La superficie estañada que a menudo se aplica a ambas secciones mejora la conductividad y resiste aún más la oxidación, manteniendo un rendimiento óptimo durante toda la vida operativa del sistema.
Los terminales bimetálicos se utilizan ampliamente en redes de transmisión y distribución de energía, particularmente donde prevalecen los cables de aluminio pero las conexiones deben realizarse a terminales o equipos de cobre.
Las aplicaciones típicas incluyen:
Subestaciones y patios de maniobra
Transformadores de potencia
Armarios eléctricos
Sistemas de energía renovable (solar y eólica)
Instalaciones utilitarias e industriales.
Plataformas marinas y offshore
Proyectos de electrificación ferroviaria
A medida que los cables de aluminio se vuelven más comunes (debido a su rentabilidad y peso más liviano), la necesidad de terminales de transición de cobre y aluminio confiables continúa creciendo.
Cubre de forma segura la brecha entre los conductores de cobre y aluminio, sin necesidad de soluciones alternativas como pasta bimetálica o abrazaderas.
Reduce el riesgo de conexiones sueltas, sobrecalentamiento e incendio eléctrico debido a uniones inestables.
Diseñado para entornos hostiles, ya sean cálidos, fríos o húmedos, lo que garantiza una larga vida útil con un mantenimiento mínimo.
Se pueden utilizar herramientas de engarzado sencillas; sin necesidad de bloques de terminales o placas de conexión especiales.
Muchas orejetas bimetálicas cumplen o superan las especificaciones IEC, ISO o CE, lo que garantiza seguridad y rendimiento en aplicaciones exigentes.
Verifique la compatibilidad con ambos tamaños de conductores (cable de aluminio y barra colectora de cobre).
Utilice la herramienta de engarzado correcta con matrices calibradas para el material del cilindro.
Asegúrese de introducir completamente el cable de aluminio hasta el orificio de inspección.
Aplique el torque recomendado al atornillar la palma de cobre a un terminal.
Evite doblar demasiado la orejeta, especialmente cerca del punto de soldadura, para preservar la integridad estructural.
La instalación adecuada es clave para maximizar el rendimiento y la longevidad de un sistema de terminales de cable bimetálicos.
Si busca terminales de cable bimetálicos para sus proyectos energéticos o industriales, Wenzhou Mingxu International Trade Co., Ltd. ofrece una combinación convincente de experiencia en ingeniería, precisión de fabricación y garantía de calidad.
Amplia gama de productos: Cubre terminales de cable, terminales y accesorios eléctricos personalizados para sistemas de baja y media tensión.
Materias primas de alta calidad: garantizan una conductividad, durabilidad y resistencia a la corrosión superiores.
Técnicas de producción avanzadas: incluida la soldadura por fricción de precisión, el tratamiento de superficies y el control de calidad.
Capacidad de exportación global: sirviendo a clientes en Europa, Asia, Medio Oriente y África.
Soluciones personalizadas: diseños personalizados para cumplir con especificaciones o requisitos de proyecto únicos.
Ya sea que esté construyendo subestaciones, actualizando aparamenta o implementando sistemas de energía renovable a gran escala, Wenzhou Mingxu ofrece la calidad y confiabilidad en la que puede confiar.
el uso de Los terminales de cable bimetálicos no son solo una solución técnica: son una estrategia crítica de seguridad y rendimiento para cualquier sistema donde se deban unir conductores de cobre y aluminio. Desde plantas de energía industriales hasta sistemas solares residenciales, no se puede subestimar la importancia de una conexión confiable.
Al elegir el tipo correcto de terminal de cable, especialmente las opciones bimetálicas de alta calidad de fabricantes, ingenieros y contratistas confiables, pueden garantizar la eficiencia, el cumplimiento y la seguridad del sistema.
