أنواع عروات الكابلات: دليل عملي لاختيار الموصل الصحيح

إليك الإجابة المختصرة مقدمًا: هناك أربع عائلات من عروات الكابلات تغطي تقريبًا كل مهمة ذات جهد منخفض ومتوسط ​​- العروات النحاسية، والعروات المصنوعة من الألومنيوم، والعروات ثنائية المعدن (النحاس والألمنيوم)، والعروات المعزولة مسبقًا . أيهما تحتاجه يعتمد على شيئين فقط: مادة الموصل التي تدخل العروة، والمادة الطرفية التي يتم تثبيتها عليها. احصل على هاتين الحقيقتين بشكل صحيح وسيتم إنجاز 90% من أعمال الاختيار.

تتناول هذه المقالة كل نوع ومواصفاته النموذجية والمواقف التي يؤدي فيها اختيار النوع الخاطئ إلى ارتفاع درجة الحرارة أو التآكل أو فشل المفصل تمامًا. إذا قمت بتحديد أو شراء أو تثبيت أطراف توصيل للكابلات، فيجب عليك ترك هذه الصفحة وأنت تعرف بالضبط عائلة العروة التي يتطلبها مشروعك التالي.

لماذا تعتبر العروة أكثر أهمية مما يعتقده معظم الناس؟

إن العروة الكبلية عبارة عن عنصر صغير في فاتورة المواد. وهي أيضًا، إحصائيًا، إحدى نقاط الفشل الأكثر شيوعًا في نظام التوزيع.

تشير تحليلات فشل الصناعة باستمرار إلى التوصيلات - وليس الكابلات، وليس القواطع - باعتبارها أصل نسبة كبيرة من الحوادث الحرارية في المفاتيح الكهربائية ذات الجهد المنخفض. المنطق بسيط: المفصل هو المكان الذي تعيش فيه مقاومة التلامس. تعمل العروة التي تضيف حتى 50 درجة من المقاومة غير الضرورية عند 400 أمبير على تبديد الحرارة القابلة للقياس، بشكل مستمر، طوال عمر التركيب.

هذه الحرارة تسرع عملية الأكسدة. الأكسدة ترفع المقاومة أكثر. تغذي الحلقة نفسها حتى يتغير لون المفصل، وتتقصف المادة العازلة القريبة، وفي النهاية يجد المسح الحراري - أو قضيب التوصيل المحترق - المشكلة.

العروة المتطابقة بشكل صحيح تكلف بضعة دولارات. يؤدي الإنهاء الفاشل لمساحة 630 مم² في محطة فرعية إلى إيقاف التشغيل. هذا التباين هو السبب في أن هذا الموضوع يستحق اهتمامًا أكبر مما يحصل عليه عادةً.

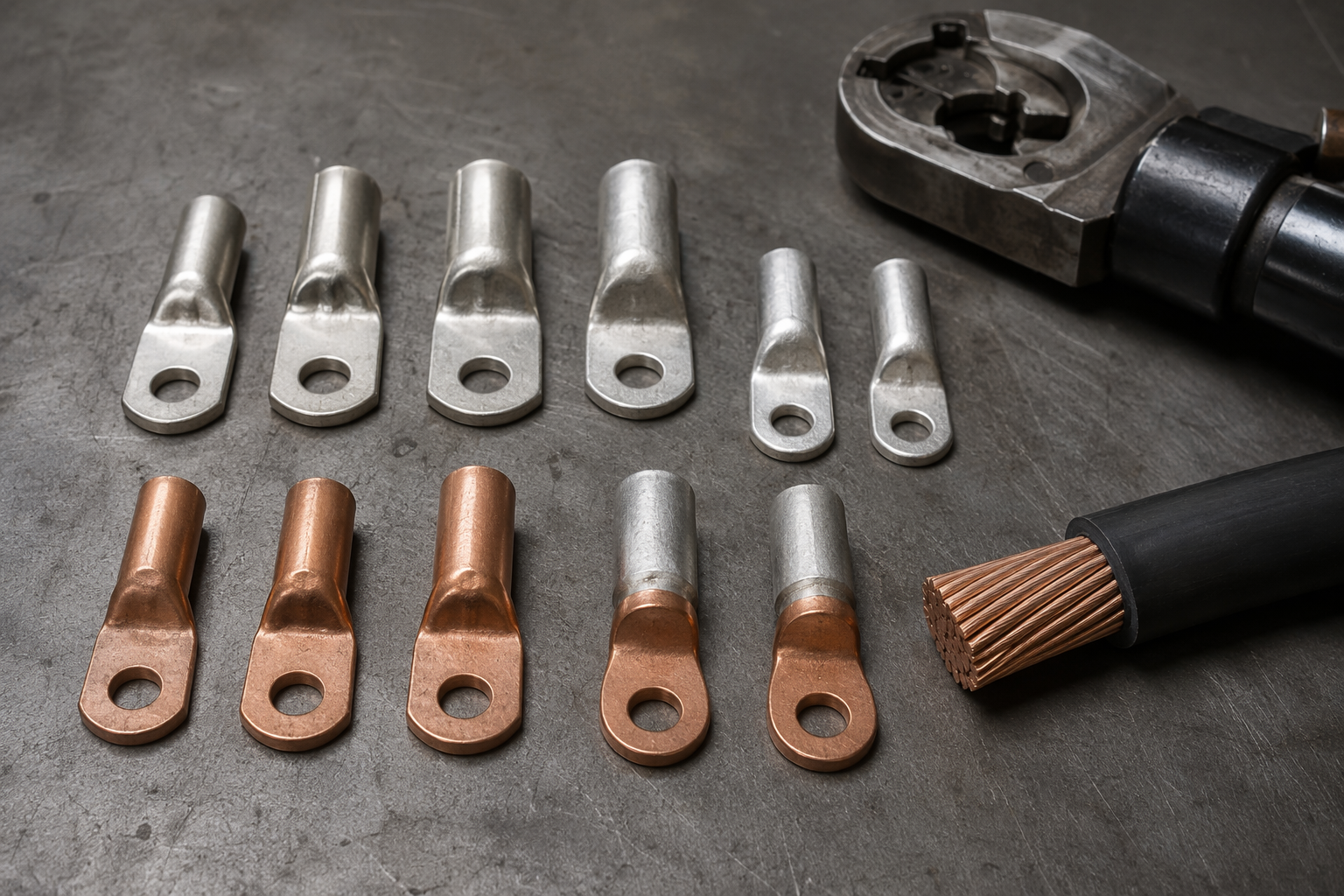

الأنواع الأربعة الرئيسية لعروة الكابلات

1. عروات الكابلات النحاسية (نوع الضغط الأنبوبي)

العروات النحاسية هي الخيار الافتراضي للموصلات النحاسية التي تهبط على أطراف النحاس أو النحاس المعلب. السلسلة الشائعة التي ستراها في أسواق IEC:

• النوع SC (JGK) — أنبوب ذو كف مُشكل ونافذة فحص، يغطي حوالي 10 مم² إلى 630 مم²

• نوع DT - العروة النحاسية ذات الفم الجرسي على طراز DIN المستخدمة على نطاق واسع في اللوحات والمفاتيح الكهربائية

• نوع AUS — متغيرات الخدمة الشاقة للأعلاف الصناعية ذات التيار العالي

العروات النحاسية عالية الجودة مصنوعة من النحاس الإلكتروليتي T2/T3 ، الذي يحافظ على الموصلية العالية - عادةً عند 97% IACS أو أكثر. عادة ما يكون السطح مطليًا بالقصدير عند 5-10 ميكرومتر. وهذا الطلاء ليس تجميليًا: فالنحاس العاري يبدأ في تكوين أغشية الأكسيد خلال ساعات من التعرض، ويحافظ القصدير على ثبات سطح التلامس لسنوات، خاصة في البيئات الرطبة أو الساحلية.

هناك تفصيل واحد يستحق التحقق منه في أي ورقة بيانات: سمك جدار البرميل. تتجعد العروات ذات الجدران الرقيقة بسهولة ولكنها تفقد قوة التثبيت أثناء التدوير الحراري. في اختبار دورة الحمل الخاص بنا وفقًا للمواصفة IEC 61238-1، كان سمك الجدار المناسب هو أوضح مؤشر للمقاومة المستقرة بعد دورات الحرارة المتكررة.

2. العروات كابل الألومنيوم

العروات المصنوعة من الألومنيوم - سلسلة DL وAU (DIN) - تنهي موصلات الألومنيوم على أطراف أو وسادات الألومنيوم. المادة النموذجية هي الألومنيوم بدرجة 1070 ، والذي تم اختياره للنقاء والليونة بدلاً من القوة.

هناك شيئان يفصلان بين العروة المصنوعة من الألومنيوم الجيد والأخرى الرخيصة:

• الصلب. يتدفق البرميل الملدن بشكل صحيح حول خيوط الموصل أثناء العقص بدلاً من التشقق.

• شحم ملامس مملوء بالمصنع. تتم إعادة أكسدة الألومنيوم في ثوانٍ بعد التآكل. برميل مملوء مسبقًا بمركب مثبط للأكسيد يمر عبر طبقة الأكسيد أثناء العقص ويغلق المعدن الطازج من الهواء.

تغطي العروات المصنوعة من الألومنيوم حوالي 10-630 مم² عبر السلسلة المشتركة. فهي أخف وزنًا وأرخص من النحاس - وهي ميزة حقيقية في مشاريع الخطوط العامة والمرافق الكبيرة حيث يتم تركيب آلاف النهايات.

القيد واضح بنفس القدر: لا تقم مطلقًا بوضع عروة من الألومنيوم مباشرة على قضيب توصيل نحاسي. وهو ما يقودنا إلى النوع الذي لا يستخدمه معظم المهندسين.

3. عروات الكابلات ثنائية المعدن (النحاس والألومنيوم).

تحل العروات ثنائية المعدن مشكلة واحدة محددة: توصيل موصل ألومنيوم بطرف نحاسي دون إنشاء خلية تآكل كلفانية.

يقع النحاس والألومنيوم بعيدًا عن بعضهما البعض في السلسلة الكهروكيميائية. ضعهم على اتصال مباشر، وأضف القليل من الرطوبة، وسيتآكل الألومنيوم بشكل تفضيلي. يكون منتج التآكل غير موصل للكهرباء، وترتفع مقاومته، وتطبخ الوصلة نفسها - غالبًا في غضون بضع سنوات في الخدمة الخارجية أو الرطبة.

العروة ثنائية المعدن تحل هذه المشكلة مسبقًا في المصنع. يتم ربط برميل الألمنيوم بكف النحاس عن طريق اللحام الاحتكاكي ، مما ينتج عنه رابطة معدنية كثيفة بدلاً من واجهة ميكانيكية. عند القيام بذلك بشكل صحيح، تظهر منطقة اللحام:

• قوة الرابطة أعلى من 200 ميجاباسكال - أقوى من الألومنيوم الأصلي

• مقاومة الاتصال أقل من 10 μΩ عبر الفترة الانتقالية

• لا يوجد شق لدخول المنحل بالكهرباء، وهو ما يوقف التآكل فعليًا

تغطي عائلة DTL (من DTL-1 إلى DTL-8، وDTL-F، وDTLL نوع الترباس) معظم الأشكال الهندسية: فتحة واحدة، وفتحة مزدوجة، وضيقة للقواطع المدمجة، وإصدارات طرفية الترباس. تم تصميم سلسلة ACL خصيصًا لوصلات قواطع الدائرة المقولبة (MCCB)، ويناسب نوع الدبوس PBL الكتل الطرفية في لوحات التوزيع المدمجة.

إليك الجزء غير البديهي: يحاول العديد من المشترين تجنب العروات ثنائية المعدن لتوفير التكلفة، ثم ينفقون المزيد على الحل البديل. البديل - عروة نحاسية بالإضافة إلى غسالة ثنائية المعدن أو لوحة انتقالية - يقدم واجهتين إضافيتين، لكل منهما مقاومة الاتصال الخاصة بها ومتطلبات عزم الدوران الخاصة بها. من الناحية العملية، تعتبر العروة المكونة من قطعة واحدة ملحومة بالاحتكاك أفضل كهربائيًا وأرخص في التركيب بمجرد حساب العمالة.

4. عروات الكابلات المعزولة مسبقًا

تضيف العروات المعزولة مسبقًا، مثل سلسلة DTL-4، غلافًا عازلًا مُجهزًا في المصنع فوق البرميل. وهي مصممة لشبكات الكابلات الهوائية المجمعة ذات الجهد المنخفض (LV-ABC) واتصالات القياس الخارجية، حيث يتعرض الإنهاء للمطر والأشعة فوق البنفسجية.

العروة الجيدة المعزولة مسبقًا مقاومة للماء - اختبارات النوع النموذجي تثبت التجميع عند 6 كيلو فولت لمدة دقيقة واحدة مغمورة. تحدد حلقات الختم المرمزة بالألوان حجم الموصل في لمحة، وهو أمر مهم عندما يعمل طاقم الخط على ارتفاع ولا يمكنه قراءة العلامات المختومة بسهولة.

وتخضع هذه المعايير لمعايير مختلفة عن العروات العارية — EN 50483-4 وNFC 33-021 بدلاً من IEC 61238-1 وحدها — لذا تحقق من تطابق الشهادة مع المعيار الذي تحدده الأداة المساعدة الخاصة بك.

جدول الاختيار السريع

اطبع هذا الجدول وقم بتثبيته في متجر اللوحات. معظم الأخطاء الميدانية التي نراها تعود إلى تجاهل الصف الثالث.

المواصفات التي تهم في الواقع

أوراق البيانات تحمل الكثير من الأرقام. من خلال خبرتنا في توريد نهايات الخدمات والمشاريع الصناعية، فإن هذه هي الأشياء التي تستحق التحقق منها قبل الطلب:

• نطاق الموصل. تتراوح أحجام السلسلة القياسية من 10 مم² إلى 630 مم². تأكد من تطابق أسطوانة العروة مع فئة الموصل الفعلية (المجدولة مقابل المضغوطة) - لا يملأ الموصل المضغوط من الفئة 2 بمساحة 240 مم² حجم البرميل للفئة 5 المرنة.

• حجم ثقب النخيل. M6 إلى M20 هو المعيار. فتحة كبيرة الحجم تقلل من مساحة التلامس أسفل رأس الترباس؛ استخدم الغسالة المسطحة الصحيحة إذا كان يجب عليك تكبير الحجم.

• الصف المادي. النحاس T2/T3 لأجزاء النحاس؛ 1070 الألومنيوم لقطع الألومنيوم. اطلب شهادة المطحنة إذا كان التطبيق بالغ الأهمية.

• سمك الطلاء. 5-10 ميكرومتر من القصدير هو نطاق العمل. وتحت ذلك، يتآكل الطلاء أثناء التثبيت.

• الامتثال القياسي. بالنسبة لأسواق IEC، المرجع هو IEC 61238-1 ، الذي يغطي دورة الحرارة وتحمل الدائرة القصيرة - وليس الأبعاد فقط. يجب أن تكون علامة CE مصاحبة للوثائق.

العروة 'الملائمة' ليست مثل العروة التي تمر بـ 1000 دورة حرارية بتيار مقدر بنسبة 120%. تخبرك تقارير اختبار النوع فقط بالجزء الثاني.

ثلاثة أخطاء في الاختيار نستمر في رؤيتها

الخطأ 1: تحديد حجم العروة حسب القطر الخارجي للكابل بدلاً من المقطع العرضي للموصل. يختلف سمك العزل بين ماركات الكابلات. قم دائمًا بحجم الموصل بمقدار مم²، ثم تحقق من فئة الجدائل.

الخطأ الثاني: استخدام العروات النحاسية على موصلات الألمنيوم 'مؤقتًا'. لا يوجد تآكل كلفاني مؤقت. تبدأ الخلية بالعمل في اليوم الذي يتم فيه تنشيط المفصل بالهواء الرطب.

الخطأ 3: خلط مجموعات القالب والعلامات التجارية العروة. هندسة التجعيد هي نظام مطابق. ملف تعريف القالب السداسي المصمم لسمك جدار البرميل الواحد يضغط أو يزيد من ضغط الآخر. إذا قمت بتبديل موردي العروة، فأعد تأهيل التجعيد من خلال اختبار السحب وفحص المقاومة - يستغرق الأمر عشرين دقيقة ويمنع مجموعة كاملة من المفاصل الهامشية.

حيث يكسب كل نوع الاحتفاظ به

• المحطات الفرعية والمفاتيح الكهربائية: العروات النحاسية SC/DT على الناقل النحاسي؛ DTL ثنائية المعدن حيث تهبط مغذيات الألومنيوم على أطراف النحاس.

• محطات الطاقة الشمسية والتخزين: تلتقي كابلات التيار المباشر المصنوعة من الألومنيوم مع أطراف العاكس النحاسية باستمرار - وهذه منطقة ثنائية المعدن، ويعد تخطيها أحد العيوب الأكثر شيوعًا التي يتم العثور عليها في عمليات تفتيش محطات الطاقة الكهروضوئية.

• شبكات الجهد المنخفض للمرافق: عروات DTL-4 معزولة مسبقًا لاتصالات خدمة ABC؛ العروات الألومنيوم DL/AU على طول الخط.

• المباني التجارية: تهيمن العروات النحاسية DT على الألواح الخشبية؛ العروات ثنائية المعدن ACL حيث تنتهي رافعات الألومنيوم على MCCBs.

الأسئلة المتداولة

ما هو الفرق بين العروة كابل ومحطة؟
في لغة التجارة اليومية تتداخل الكلمات بشكل كبير. بشكل صارم، تشير 'عروة الكابل' إلى تركيب الضغط المجعد على موصل مع راحة اليد للتثبيت، في حين أن 'الطرف' هو العائلة الأوسع التي تتضمن أيضًا أنواع الدبوس والشوكة والحلقة والشفرة للأسلاك الأصغر. في نطاق الطاقة الذي تمت مناقشته هنا - 10 مم² وما فوق - يتم استخدام العروة والطرفية بالتبادل، وتدرج الكتالوجات نفس الجزء SC أو DT أو DTL تحت كلا الاسمين.

هل يمكنني استخدام العروة ثنائية المعدن على موصل النحاس؟
لا، إن برميل الألمنيوم الخاص بالعروة ثنائية المعدن ممل ومشحوم لموصل الألمنيوم. يؤدي تجعيد الخيوط النحاسية إلى خلق مشكلة الاتصال بـ Cu-Al التي توجد العروة لمنعها - حيث تم نقلها فقط داخل البرميل. موصل النحاس يأخذ العروة النحاسية. إذا كان الجانب الطرفي من الألومنيوم، فسيتم التعامل مع هذا الاتجاه المحدد باستخدام تركيبات انتقالية من الألومنيوم أو لوحة انتقالية مصنفة بشكل صحيح، لذا ارفعها مع المورد بدلاً من الارتجال.

هل العروات الطويلة والقصيرة قابلة للتبديل؟
ليس بصمت. تتطلب البراميل الأطول المزيد من التجعيدات، وتطور قوة سحب أعلى، وتناسب الموصلات المعرضة للتوتر أو الاهتزاز. تناسب الإصدارات ذات الماسورة القصيرة مساحات اللوحة الضيقة ولكنها تحتوي على مساحة أقل. إذا كان الرسم التصميمي يحدد ذلك، فإن الاستبدال يحتاج إلى توقيع هندسي، وليس قرار المتجر.

كم مرة يمكن إعادة إنهاء العروة؟
صفر. العروة المجعدة عبارة عن مكون واحد: يؤدي قطعها إلى تقصير الكابل واستهلاك العروة الجديدة. وهذا هو السبب وراء إجراء عمليات التحقق من الحجم والقوالب الواردة في هذه المقالة قبل إغلاق الأداة - الوقت الاقتصادي لاكتشاف الخطأ هو بينما لا يزال العروة في الحقيبة.

هل تحتاج العروات المعلبة إلى مركب مشترك أيضًا؟
في الواجهات المثبتة بمسامير من النحاس إلى النحاس في الخدمة الداخلية العادية، يكون الطلاء بالقصدير وحده كافيًا. يكتسب المجمع مكانه في الهواء الطلق، وفي الأجواء الساحلية، وعلى أي واجهة من الألومنيوم - حيث يقوم بعمل حقيقي، وليس تأمينًا.

الخط السفلي

قم بمطابقة العروة مع المعادن الموجودة على جانبي المفصل. استخدم العروات النحاسية للتحويل من النحاس إلى النحاس، والعروات المصنوعة من الألومنيوم لتحويل الألومنيوم إلى الألومنيوم، والعروات ثنائية المعدن الملحومة بالاحتكاك - وليس مجموعة من الغسالات - عندما يلتقي المعدنان. تأكد من اختبار النوع IEC 61238-1 ودرجات مادة النحاس T2/T3 أو مادة الألومنيوم 1070 والطلاء المناسب بالقصدير قبل صدور أمر الشراء.

إذا كنت تحدد عمليات إنهاء لمشروع قادم وتريد رسومات الأبعاد أو تقارير اختبار النوع لأي سلسلة مذكورة هنا - SC أو DT أو DL أو AU أو DTL أو ACL أو PBL - فإن فريق MINGXU الهندسي يستجيب بالوثائق، وليس فقط قائمة الأسعار. أرسل جدول الموصلات الخاص بك وسنقوم بتعيينه إلى سلسلة العروات الصحيحة، بما في ذلك أحجام الفتحات.
