Kabelschuhtypen: Ein praktischer Leitfaden zur Auswahl des richtigen Steckverbinders

Hier ist die kurze Antwort vorab: Es gibt vier Kabelschuhfamilien, die fast alle Nieder- und Mittelspannungsaufgaben abdecken – Kupferkabelschuhe, Aluminiumkabelschuhe, Bimetallkabelschuhe (Kupfer-Aluminium) und vorisolierte Kabelschuhe . Welches Sie benötigen, hängt nur von zwei Dingen ab: dem Leitermaterial, das in die Kabelschuhe eintritt, und dem Anschlussmaterial, auf das es geschraubt wird. Wenn Sie diese beiden Fakten richtig berücksichtigen, sind 90 % der Auswahlarbeit erledigt.

In diesem Artikel geht es um jeden Typ, seine typischen Spezifikationen und die Situationen, in denen die Wahl des falschen Typs zu Überhitzung, Korrosion oder völligem Verbindungsversagen führt. Wenn Sie Kabelendverschlüsse spezifizieren, kaufen oder installieren, sollten Sie diese Seite verlassen und genau wissen, welche Kabelschuhfamilie Ihr nächstes Projekt erfordert.

Warum die Öse wichtiger ist, als die meisten Leute denken

Ein Kabelschuh ist ein kleiner Artikel auf der Stückliste. Statistisch gesehen ist es auch einer der häufigsten Fehlerpunkte in einem Verteilungssystem.

Ausfallanalysen der Branche weisen durchweg darauf hin, dass Verbindungen – nicht Kabel, keine Leistungsschalter – die Ursache für einen Großteil der thermischen Vorfälle in NS-Schaltanlagen sind. Die Logik ist einfach: In einer Verbindung lebt der Kontaktwiderstand. Ein Kabelschuh, der bei 400 A sogar 50 µΩ unnötigen Widerstand hinzufügt, leitet messbare Wärme kontinuierlich über die gesamte Lebensdauer der Installation ab.

Diese Hitze beschleunigt die Oxidation. Durch Oxidation wird die Widerstandsfähigkeit weiter erhöht. Die Schleife versorgt sich selbst, bis sich die Verbindung verfärbt, die Isolierung in der Nähe spröde wird und schließlich eine thermografische Untersuchung – oder eine verbrannte Stromschiene – das Problem findet.

Eine richtig passende Öse kostet ein paar Dollar. Ein ausgefallener 630-mm²-Abschluss in einem Umspannwerk kostet eine Abschaltung. Aufgrund dieser Asymmetrie verdient dieses Thema mehr Aufmerksamkeit als normalerweise.

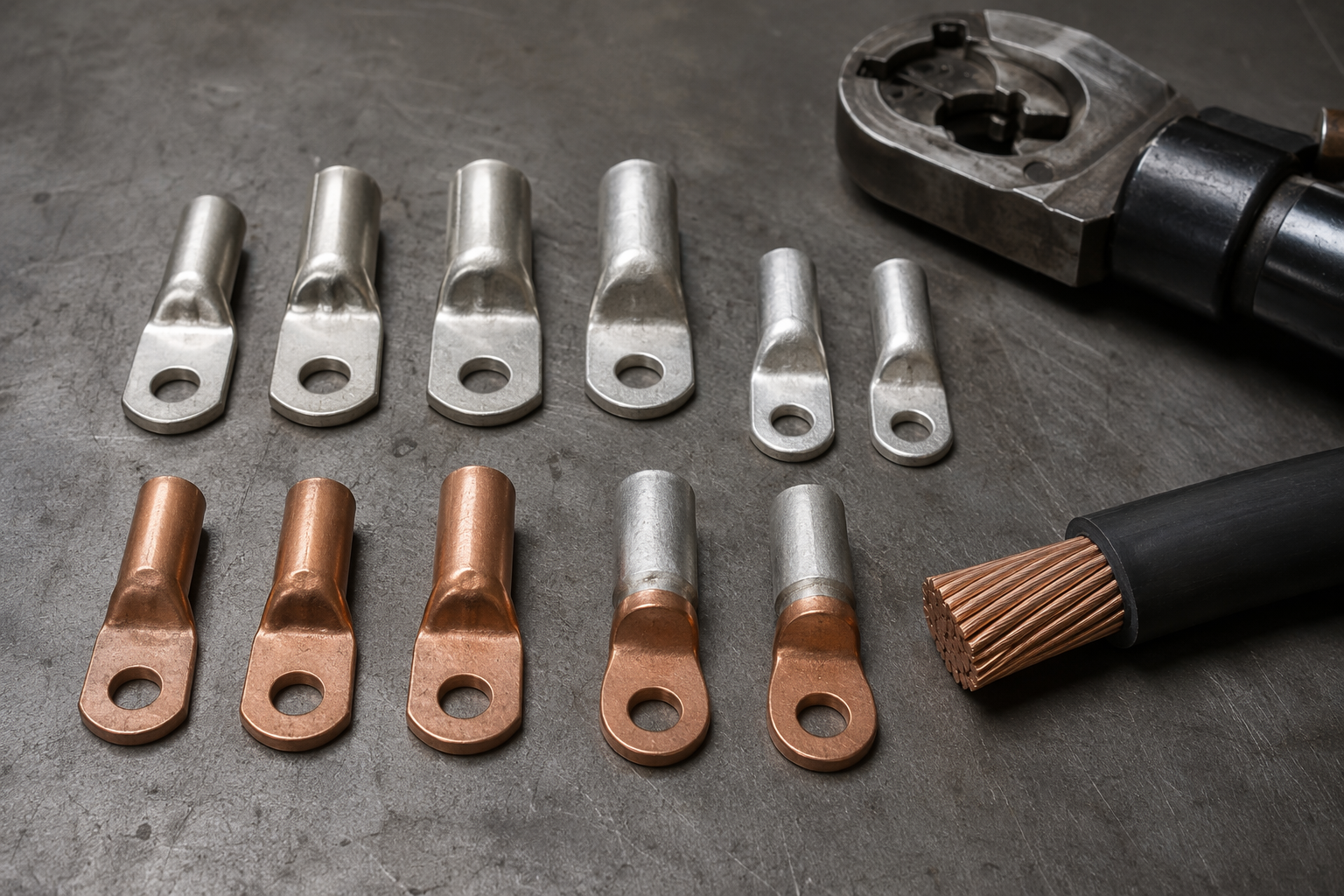

Die vier wichtigsten Kabelschuhtypen

1. Kupferkabelschuhe (Rohrkompressionstyp)

Kupferkabelschuhe sind die Standardwahl für Kupferleiter, die an Kupfer- oder verzinnten Kupferklemmen angeschlossen werden. Die häufigsten Serien, die Sie in IEC-Märkten sehen werden:

• Typ SC (JGK) – ein Rohr mit geformter Handfläche und Sichtfenster, das etwa 10 mm² bis 630 mm² abdeckt

• DT-Typ – der glockenförmige Kupferkabelschuh im DIN-Stil, der häufig in Schalttafeln und Schaltanlagen verwendet wird

• AUS-Typ – Hochleistungsvarianten für Hochstrom-Industrieeinspeisungen

Hochwertige Kupferkabelschuhe bestehen aus T2/T3-Elektrolytkupfer , wodurch die Leitfähigkeit hoch bleibt – typischerweise bei oder über 97 % IACS. Die Oberfläche ist üblicherweise 5–10 µm verzinnt. Diese Beschichtung ist nicht kosmetisch: Blankes Kupfer beginnt innerhalb weniger Stunden nach der Einwirkung Oxidfilme zu bilden, und Zinn hält die Kontaktoberfläche jahrelang stabil, insbesondere in feuchter oder küstennaher Umgebung.

Ein Detail, das es wert ist, in jedem Datenblatt überprüft zu werden: die Wandstärke des Laufs. Dünnwandige Kabelschuhe quetschen sich leicht, verlieren jedoch bei Temperaturschwankungen an Klemmkraft. In unserem eigenen Lastzyklustest gemäß IEC 61238-1 war eine ausreichende Wandstärke der eindeutigste Indikator für einen stabilen Widerstand nach wiederholten Wärmezyklen.

2. Kabelschuhe aus Aluminium

Aluminiumkabelschuhe – Serien DL und AU (DIN) – schließen Aluminiumleiter an Aluminiumklemmen oder -pads an. Typisches Material ist Aluminium der Güteklasse 1070 , das eher wegen seiner Reinheit und Duktilität als aufgrund seiner Festigkeit ausgewählt wird.

Zwei Dinge unterscheiden eine gute Aluminiumlasche von einer billigen:

• Glühen. Eine ordnungsgemäß geglühte Hülse umfließt beim Crimpen die Leiterlitzen, anstatt zu reißen.

• Werksseitig eingefülltes Kontaktfett. Aluminium oxidiert innerhalb von Sekunden nach dem Abrieb erneut. Ein mit oxidhemmender Verbindung vorgefüllter Zylinder ritzt beim Crimpen durch die Oxidschicht und dichtet das frische Metall vor der Luft ab.

Aluminiumlaschen decken in der gängigen Serie etwa 10–630 mm² ab. Sie sind leichter und kostengünstiger als Kupfer – ein echter Vorteil bei großen Freileitungs- und Versorgungsprojekten, bei denen Tausende von Endverschlüssen installiert werden.

Die Einschränkung ist ebenso klar: Setzen Sie einen Aluminiumkabelschuh niemals direkt auf eine Kupferschiene. Das bringt uns zu dem Typ, den die meisten Ingenieure zu wenig nutzen.

3. Bimetallische (Kupfer-Aluminium) Kabelschuhe

Bimetallkabelschuhe lösen ein spezifisches Problem: den Anschluss eines Aluminiumleiters an einen Kupferanschluss, ohne dass eine galvanische Korrosionszelle entsteht.

Kupfer und Aluminium liegen in der elektrochemischen Reihe weit auseinander. Bringen Sie sie in direkten Kontakt, fügen Sie etwas Feuchtigkeit hinzu, und das Aluminium korrodiert bevorzugt. Das Korrosionsprodukt ist nicht leitend, der Widerstand steigt und die Verbindung kocht von selbst – oft innerhalb weniger Jahre bei Außen- oder Feuchtbetrieb.

Eine Bimetallfahne löst dieses Problem werksseitig vor. Ein Aluminiumzylinder wird durch Reibschweißen mit einer Kupferhandfläche verbunden , wodurch eine dichte metallurgische Verbindung und keine mechanische Schnittstelle entsteht. Bei korrekter Ausführung zeigt die Schweißzone Folgendes:

• Haftfestigkeit über 200 MPa – stärker als das Grundaluminium

• Kontaktwiderstand unter 10 µΩ am Übergang

• Kein Spalt, in den Elektrolyt eindringen kann, wodurch die Korrosion tatsächlich gestoppt wird

Die DTL-Familie (DTL-1 bis DTL-8, DTL-F, DTLL-Bolzentyp) deckt die meisten Geometrien ab: Einzelloch-, Doppelloch-, schmale Handfläche für kompakte Leistungsschalter und Versionen mit Bolzenanschluss. Die ACL-Serie ist speziell für MCCB-Anschlüsse (Moulded Case Circuit Breaker) konzipiert, und der PBL-Stifttyp eignet sich für Anschlussklemmenblöcke in kompakten Verteilertafeln.

Hier ist der kontraintuitive Teil: Viele Käufer versuchen, Bimetallösen zu vermeiden, um Kosten zu sparen, und geben dann mehr für die Problemumgehung aus. Die Alternative – ein Kupferkabelschuh plus einer Bimetallscheibe oder Übergangsplatte – führt zwei zusätzliche Schnittstellen ein, jede mit ihrem eigenen Kontaktwiderstand und ihrem eigenen Drehmomentbedarf. In der Praxis ist der einteilige reibgeschweißte Kabelschuh sowohl elektrisch besser als auch kostengünstiger zu installieren, wenn man den Arbeitsaufwand berücksichtigt.

4. Vorisolierte Kabelschuhe

Vorisolierte Kabelschuhe wie die DTL-4-Serie fügen dem Lauf eine werkseitig angebrachte Isolierhülse hinzu. Sie sind für Niederspannungsnetze mit gebündelten Luftkabeln (LV-ABC) und Messverbindungen im Freien konzipiert, bei denen der Abschluss Regen und UV-Strahlung ausgesetzt ist.

Ein guter vorisolierter Kabelschuh ist wasserdicht – bei typischen Typtests wird die Baugruppe eine Minute lang unter Wasser einer Spannung von 6 kV ausgesetzt. Farbcodierte Dichtungsringe erkennen auf einen Blick die Leitergröße, was wichtig ist, wenn ein Leitungsteam in der Höhe arbeitet und eingestanzte Markierungen nicht leicht lesen kann.

Für diese gelten andere Normen als für bloße Kabelschuhe – EN 50483-4 und NFC 33-021 und nicht nur IEC 61238-1 – prüfen Sie daher, ob das Zertifikat mit der von Ihrem Energieversorger festgelegten Norm übereinstimmt.

Schnellauswahltabelle

Drucken Sie diese Tabelle aus und heften Sie sie im Plattenladen an. Die meisten Feldfehler, die wir sehen, sind auf das Ignorieren von Zeile drei zurückzuführen.

Spezifikationen, die wirklich wichtig sind

Datenblätter enthalten viele Zahlen. Aufgrund unserer Erfahrung mit der Lieferung von Endverschlüssen für Versorgungs- und Industrieprojekte lohnt es sich, diese vor der Bestellung zu überprüfen:

• Leiterbereich. Standardserien reichen von 10 mm² bis 630 mm². Stellen Sie sicher, dass die Kabelschuhhülse mit der tatsächlichen Leiterklasse übereinstimmt (mehrdrähtig oder verdichtet) – ein verdichteter Leiter der Klasse 2 mit 240 mm² füllt nicht die Hülsengröße für flexible Leiter der Klasse 5 aus.

• Größe des Handflächenlochs. M6 bis M20 sind Standard. Ein übergroßes Loch verringert die Kontaktfläche unter dem Schraubenkopf. Verwenden Sie die richtige Unterlegscheibe, wenn Sie die Größe vergrößern müssen.

• Materialqualität. T2/T3-Kupfer für Kupferteile; 1070 Aluminium für Aluminiumteile. Fordern Sie bei kritischen Anwendungen das Werkszertifikat an.

• Beschichtungsdicke. Der Arbeitsbereich beträgt 5–10 µm Zinn. Darunter verschleißt die Beschichtung beim Einbau.

• Standardkonformität. Für IEC-Märkte ist die Referenz IEC 61238-1 , die sich mit Wärmewechselbeständigkeit und Kurzschlussfestigkeit befasst – nicht nur mit Abmessungen. Die CE-Kennzeichnung sollte der Dokumentation beiliegen.

Ein Kabelschuh, der „passt“, ist nicht dasselbe wie ein Kabelschuh, der 1.000 Wärmezyklen bei 120 % Nennstrom übersteht. Den zweiten Teil verraten nur Typprüfberichte.

Drei Auswahlfehler, die wir immer wieder sehen

Fehler 1: Dimensionierung des Kabelschuhs nach Kabelaußendurchmesser statt nach Leiterquerschnitt. Die Isolationsdicke variiert je nach Kabelmarke. Dimensionieren Sie den Leiter immer nach mm² und überprüfen Sie dann die Litzenklasse.

Fehler 2: „Vorübergehende“ Verwendung von Kupferkabelschuhen an Aluminiumleitern. Es kommt zu keiner vorübergehenden galvanischen Korrosion. Die Zelle beginnt an dem Tag zu arbeiten, an dem das Gelenk in feuchter Luft mit Energie versorgt wird.

Fehler 3: Matrizensätze und Stollenmarken mischen. Die Crimpgeometrie ist ein abgestimmtes System. Ein sechseckiges Matrizenprofil, das für eine Wandstärke des Fasses ausgelegt ist, verdichtet eine andere zu stark oder zu stark. Wenn Sie den Kabelschuhlieferanten wechseln, qualifizieren Sie die Crimpung mit einem Zugtest und einer Widerstandsprüfung neu – das dauert zwanzig Minuten und verhindert eine ganze Reihe von Randverbindungen.

Wo jeder Typ seinen Unterhalt verdient

• Umspannwerke und Schaltanlagen: Kupfer-SC/DT-Kabelschuhe auf Kupferschiene; Bimetall-DTL, bei dem Aluminiumzuleitungen auf Kupferanschlüssen landen.

• Solar- und Speicheranlagen: Gleichstrom-Hauptkabel aus Aluminium treffen ständig auf Kupfer-Wechselrichterklemmen – das ist Bimetall-Bereich, und das Überspringen ist einer der häufigsten Mängel, die bei Inspektionen von PV-Anlagen festgestellt werden.

• Versorgungs-Niederspannungsnetze: vorisolierte DTL-4-Kabelschuhe für ABC-Versorgungsanschlüsse; Aluminium-DL/AU-Laschen entlang der Linie.

• Gewerbliche Gebäude: DT-Kupferfahnen dominieren die Schalttafeln; ACL-Bimetallösen, an denen Aluminium-Steigleitungen an MCCBs enden.

Häufig gestellte Fragen

Was ist der Unterschied zwischen einem Kabelschuh und einer Klemme?
In der alltäglichen Handelssprache überschneiden sich die Wörter stark. Streng genommen bezieht sich „Kabelschuh“ auf die Klemmverschraubung, die mit einer Handfläche zum Anschrauben auf einen Leiter gecrimpt wird, während „Klemme“ die breitere Familie ist, die auch Stift-, Gabel-, Ring- und Messertypen für kleinere Drähte umfasst. Im hier besprochenen Leistungsbereich – 10 mm² und mehr – werden Kabelschuh und Anschluss austauschbar verwendet, und in Katalogen wird das gleiche SC-, DT- oder DTL-Teil unter beiden Namen aufgeführt.

Kann ich einen Bimetallkabelschuh an einem Kupferleiter verwenden?
Nein. Der Aluminiumzylinder eines Bimetallkabelschuhs ist für Aluminiumleiter gebohrt und gefettet. Durch das Eincrimpen von Kupferlitzen entsteht genau das Cu-Al-Kontaktproblem, das der Kabelschuh verhindern soll – er wird einfach in den Zylinder verlegt. Kupferleiter nimmt eine Kupferöse auf; Wenn die Anschlussseite aus Aluminium besteht, wird diese spezielle Richtung mit Aluminium-Palm-Übergangsbeschlägen oder einer entsprechend bemessenen Übergangsplatte gehandhabt. Besprechen Sie dies daher mit dem Lieferanten, anstatt zu improvisieren.

Sind Langlauf- und Kurzlaufösen austauschbar?
Nicht stillschweigend. Längere Hülsen nehmen mehr Crimps auf, entwickeln eine höhere Auszugsfestigkeit und eignen sich für Leiter, die Spannungen oder Vibrationen ausgesetzt sind. Versionen mit kurzem Lauf passen in engere Plattenräume, halten aber weniger. Wenn dies in der Konstruktionszeichnung angegeben ist, bedarf der Ersatz einer technischen Genehmigung und nicht einer Entscheidung des Geschäfts.

Wie oft kann ein Kabelschuh neu konfektioniert werden?
Null. Ein gecrimpter Kabelschuh ist eine einmalige Komponente: Durch das Abschneiden wird das Kabel gekürzt und ein neuer Kabelschuh verbraucht. Aus diesem Grund finden die Größen- und Matrizenprüfungen in diesem Artikel vor dem Schließen des Werkzeugs statt – der günstigste Zeitpunkt, um einen Fehler zu erkennen, ist, während sich die Nase noch im Beutel befindet.

Brauchen verzinnte Kabelschuhe auch Fugenmasse?
Bei verschraubten Kupfer-zu-Kupfer-Verbindungen im normalen Innenbereich ist die Verzinnung allein ausreichend. Compound verdient seinen Platz im Freien, in Küstenatmosphären und an jeder Aluminiumschnittstelle – dort leistet es echte Arbeit, keine Versicherung.

Das Fazit

Passen Sie die Lasche an die Metalle auf beiden Seiten der Verbindung an. Verwenden Sie Kupferkabelschuhe für Kupfer-zu-Kupfer-Verbindungen, Aluminium-Kabelschuhe für Aluminium-zu-Aluminium-Verbindungen und eine reibgeschweißte Bimetall-Kabelklemme – keinen Stapel Unterlegscheiben – wann immer die beiden Metalle aufeinandertreffen. Bestätigen Sie die IEC 61238-1-Typprüfung, die Materialqualitäten T2/T3-Kupfer oder 1070-Aluminium und eine ausreichende Verzinnung, bevor Sie die Bestellung aufgeben.

Wenn Sie Abschlüsse für ein bevorstehendes Projekt spezifizieren und Maßzeichnungen oder Typprüfberichte für eine der hier genannten Serien benötigen – SC, DT, DL, AU, DTL, ACL oder PBL – antwortet das MINGXU-Ingenieurteam mit Dokumentation und nicht nur mit einer Preisliste. Senden Sie uns Ihren Leiterplan zu und wir ordnen ihn der richtigen Kabelschuhserie zu, einschließlich der Lochgrößen.
