في التركيبات الكهربائية، يعد ضمان التوصيل والتكامل المناسبين للمواد المختلفة أمرًا ضروريًا للحفاظ على كفاءة النظام وطول عمره. يلعب المشبك ثنائي المعدن دورًا حاسمًا في هذا السياق. وهو مصمم لتوصيل الكابلات أو الأسلاك المصنوعة من معدنين مختلفين، مثل النحاس والألومنيوم، والتي لها خصائص مختلفة. عند استخدامها بشكل صحيح، تساعد هذه المشابك على إنشاء اتصال كهربائي آمن ومستقر، مما يمنع حدوث مشكلات مثل التآكل والقوس الكهربائي والفشل الميكانيكي.
سوف تستكشف هذه المقالة الوظائف الأساسية للمشابك ثنائية المعدن، مع التركيز على أهميتها في الأنظمة الكهربائية، وكيفية معالجتها لتحديات محددة. وسوف نناقش أيضًا العنصر ذي الصلة، وهو عروة الكابل ثنائية المعدن ، وربطها بالمشابك ثنائية المعدن.
تم تصميم المشبك ثنائي المعدن لربط المكونات الكهربائية المصنوعة من معدنين مختلفين بشكل آمن، عادةً النحاس والألومنيوم. تتمتع هذه المعادن بوصلات حرارية وكهربائية مختلفة، مما قد يمثل تحديات عند محاولة تحقيق اتصال موثوق ودائم.
النحاس: معروف بموصليته الكهربائية الممتازة، ويشيع استخدام النحاس في أنظمة الأسلاك. ومع ذلك، فإنه يمكن أن يكون عرضة للتآكل عند تعرضه للعوامل البيئية، وخاصة عندما يقترن بمعادن مختلفة.
الألومنيوم: على الرغم من أنه أكثر فعالية من حيث التكلفة، إلا أن الألومنيوم يتمتع بمعدل تمدد حراري أعلى وموصلية كهربائية أقل من النحاس، مما يجعله عرضة للتآكل والأكسدة، مما قد يؤثر على الأداء.
يحل المشبك ثنائي المعدن مشكلة ربط هذين المعدنين باستخدام مادة موصلة يمكنها التعامل مع الاختلافات الفيزيائية والمتطلبات الكهربائية.
تُستخدم المشابك ثنائية المعدن في مجموعة متنوعة من التطبيقات الكهربائية، بدءًا من المباني التجارية وحتى محطات الطاقة، مما يضمن التوصيل المناسب بين موصلات النحاس والألومنيوم. فيما يلي بعض التطبيقات الرئيسية:
أحد الاستخدامات الأساسية للمشابك ثنائية المعدن هو توصيل كابلات النحاس والألومنيوم. وهذا أمر شائع في الأنظمة التي تستخدم فيها الأسلاك النحاسية في بعض المناطق، ويستخدم الألومنيوم في مناطق أخرى. يضمن المشبك اتصالًا مستقرًا دون التعرض لخطر التآكل الجلفاني الذي يمكن أن يحدث عندما تتلامس المعادن المختلفة مباشرة.
| المواد | خصائص |
|---|---|
| نحاس | موصلية كهربائية ممتازة ومقاومة للتآكل ولكنها أكثر تكلفة. |
| الألومنيوم | فعال من حيث التكلفة، وخفيف الوزن، وعرضة للأكسدة، ومعدل تمدد حراري أعلى مقارنة بالنحاس. |
عندما يتم توصيل النحاس والألومنيوم بدون المادة الوسيطة المناسبة، يمكن أن يحدث التآكل بسبب الإمكانات الكهروكيميائية المختلفة للمعدنين. غالبًا ما تشتمل المشابك ثنائية المعدن على طبقة من المواد الموصلة لمنع التآكل الجلفاني، والذي يمكن أن يؤدي إلى انخفاض أداء الأنظمة الكهربائية بمرور الوقت.
في أنظمة توزيع الطاقة، تؤدي المشابك ثنائية المعدن وظيفة أساسية في ضمان بقاء التوصيلات الكهربائية بين الكابلات المصنوعة من النحاس والألومنيوم سليمة وعملية.
في التطبيقات ذات الجهد العالي، غالبًا ما تستخدم خطوط الكهرباء الألومنيوم بسبب خصائصه خفيفة الوزن. ومع ذلك، فإن الوصلات التي تلتقي فيها موصلات الألومنيوم بمواد أخرى، مثل النحاس، تتطلب مشابك ثنائية المعدن لمنع تقلبات الجهد وتحسين سلامة الاتصال. تساعد هذه المشابك على تحمل الضغط الهائل والحمل الكهربائي لخطوط الجهد العالي.
ميزة أخرى مهمة للمشابك ثنائية المعدن هي قدرتها على تقليل المقاومة الكهربائية عند نقاط الاتصال. من خلال التأكد من توصيل أسلاك النحاس والألومنيوم بشكل آمن، يقلل المشبك من احتمالية تراكم الحرارة والمقاومة، وكلاهما يمكن أن يؤدي إلى عدم كفاءة النظام أو فشله.
| الوظيفة | فائدة |
|---|---|
| يمنع التآكل الجلفاني | يمنع تدهور المعدن بسبب التفاعلات الكهروكيميائية. |
| يقلل من المقاومة الكهربائية | يضمن اتصالاً مستقرًا، مما يقلل من تراكم الحرارة. |
يمكن أن تؤدي التوصيلات غير الدقيقة في الأنظمة الكهربائية إلى حدوث قوس كهربائي، مما قد يتسبب في حرائق كهربائية أو تلف المعدات أو حتى فشل النظام. توفر المشابك ثنائية المعدن قبضة محكمة ومستقرة على كل من الموصلات النحاسية والألمنيوم، مما يقلل من مخاطر الوصلات الفضفاضة ويمنع مخاطر السلامة.
في المناطق ذات الظروف الجوية القاسية أو درجات الحرارة المتقلبة، تتمدد المواد وتنكمش. تم تصميم المشابك ثنائية المعدن لاستيعاب هذه التغييرات دون فقدان قبضتها، مما يحسن متانة الأنظمة الكهربائية على المدى الطويل. وهذا يجعلها مثالية للتطبيقات الخارجية، بما في ذلك توزيع الطاقة والمنشآت الصناعية.

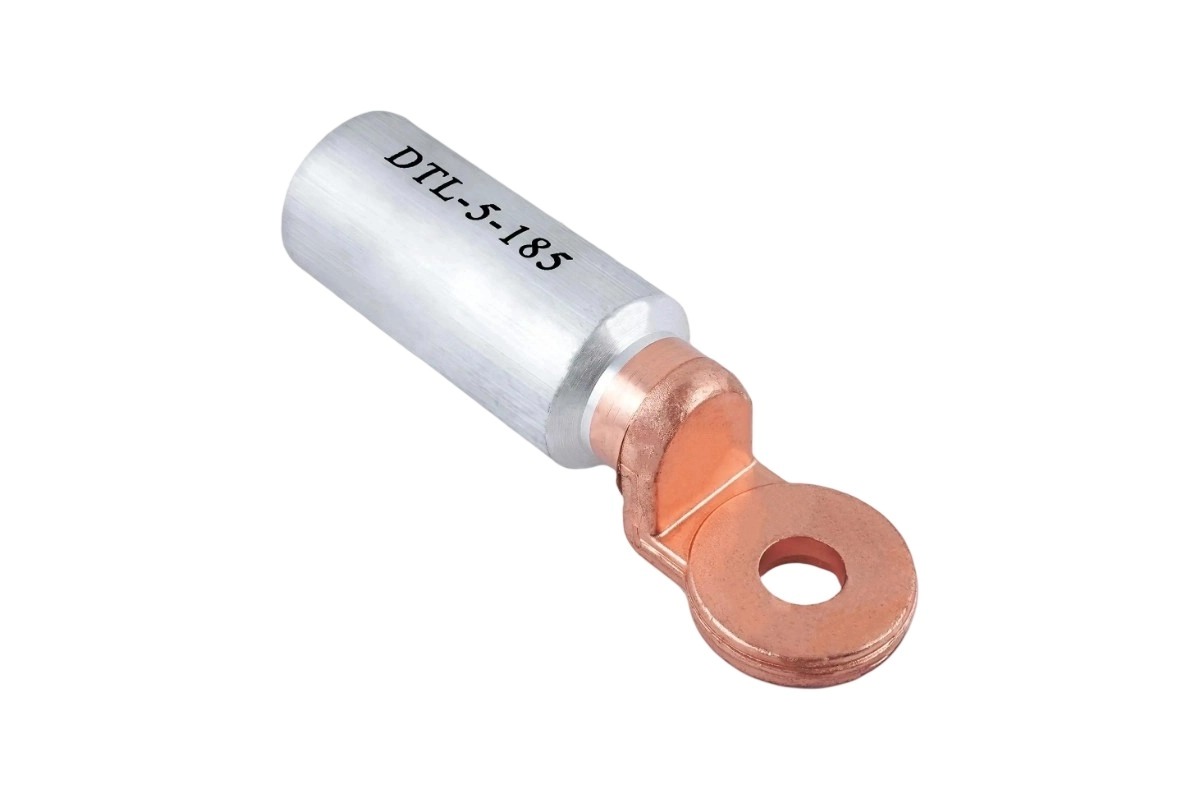

ال تعتبر العروة ثنائية المعدن مكونًا وثيق الصلة بالمشبك ثنائي المعدن. مثل المشابك ثنائية المعدن، يتم استخدام عروات الكابلات ثنائية المعدن لتوصيل كابلات النحاس والألومنيوم في الأنظمة الكهربائية، مما يضمن اتصالات آمنة وموثوقة. تُستخدم هذه العروات عادةً في البيئات التي تشتمل على تيارات كهربائية عالية.
على الرغم من أن كلا المكونين يخدمان أغراضًا مماثلة في توصيل موصلات النحاس والألومنيوم، إلا أن لهما تصميمات وتطبيقات مختلفة:
غالبًا ما تستخدم المشابك ثنائية المعدن في منتصف الأنظمة الكهربائية حيث تلتقي الموصلات. وهي مصممة لتثبيت الموصلات معًا بإحكام لضمان اتصال كهربائي مستقر.
يتم استخدام عروات الكابلات ثنائية المعدن بشكل أكثر شيوعًا في نهايات الموصلات لضمان توصيل الكابل بشكل آمن بالموصلات أو المفاتيح أو قواطع الدائرة.
يعتمد الاختيار بين المشابك ثنائية المعدن وعروات الكابلات ثنائية المعدن على التطبيق. على العموم:
استخدم المشابك ثنائية المعدن للتوصيلات المضمنة حيث يلزم ربط موصلات النحاس والألومنيوم معًا.
استخدم عروات الكابلات ثنائية المعدن للتوصيلات الطرفية حيث يتم توصيل الموصلات بالمعدات الكهربائية.
تعتبر المشابك ثنائية المعدن مكونات مهمة في التركيبات الكهربائية الحديثة، حيث توفر اتصالات موثوقة وطويلة الأمد بين موصلات النحاس والألومنيوم. إن قدرتها على منع التآكل وتقليل المقاومة الكهربائية وتعزيز المتانة تجعلها لا غنى عنها في الصناعات التي تتراوح من توزيع الطاقة إلى المباني التجارية. عندما تستخدم جنبا إلى جنب عروات الكابلات ثنائية المعدن ، تضمن نظامًا كهربائيًا سلسًا وفعالًا وآمنًا.
1. لماذا من المهم استخدام المشبك ثنائي المعدن في الأنظمة الكهربائية؟
يضمن المشبك ثنائي المعدن اتصالاً آمنًا ومستقرًا بين موصلات النحاس والألومنيوم، مما يمنع التآكل الجلفاني ويقلل من مخاطر الأعطال الكهربائية.
2. هل يمكنني استخدام المشبك القياسي لوصلات النحاس والألومنيوم؟
لم يتم تصميم المشابك القياسية للتعامل مع الخصائص المختلفة للنحاس والألومنيوم، ويمكن أن تؤدي إلى ضعف التوصيلات والتآكل. تم تصميم المشبك ثنائي المعدن خصيصًا لإدارة الاختلافات بين هذه المعادن.
3. أين يتم استخدام المشابك ثنائية المعدن بشكل شائع؟
تُستخدم المشابك ثنائية المعدن في خطوط الكهرباء ذات الجهد العالي، والأنظمة الكهربائية الصناعية، والمنشآت التجارية حيث يلزم ربط كابلات النحاس والألومنيوم.
4. هل المشابك ثنائية المعدن باهظة الثمن؟
في حين أن المشابك ثنائية المعدن قد تكون أكثر تكلفة من المشابك القياسية، إلا أن متانتها وقدرتها على منع المشكلات المكلفة مثل التآكل والفشل الكهربائي تجعلها استثمارًا مفيدًا على المدى الطويل.
5. كيف تمنع المشابك ثنائية المعدن التآكل الجلفاني؟
تم تصميم المشابك ثنائية المعدن بمواد تمنع الاتصال المباشر بين النحاس والألومنيوم، وبالتالي القضاء على التفاعل الكهروكيميائي الذي يؤدي إلى التآكل.
