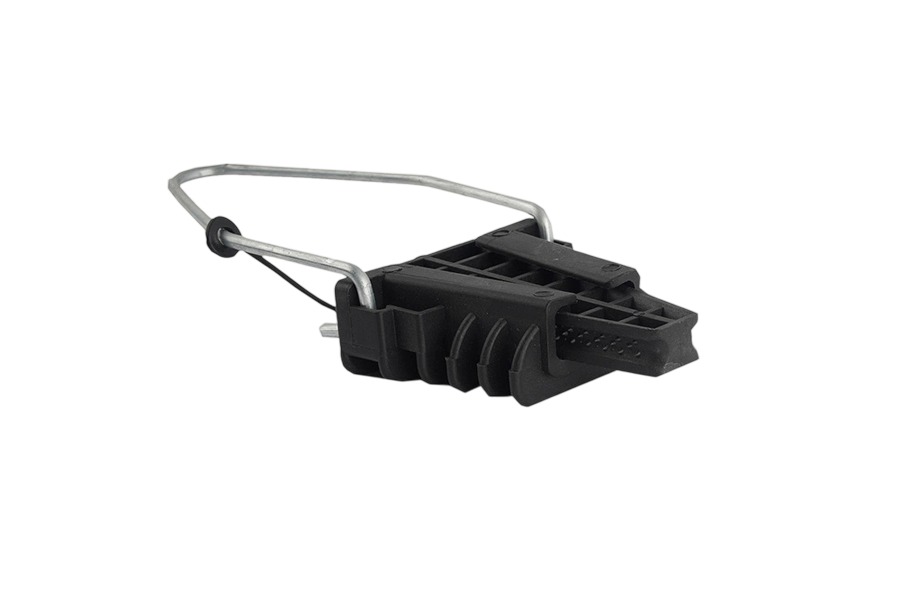

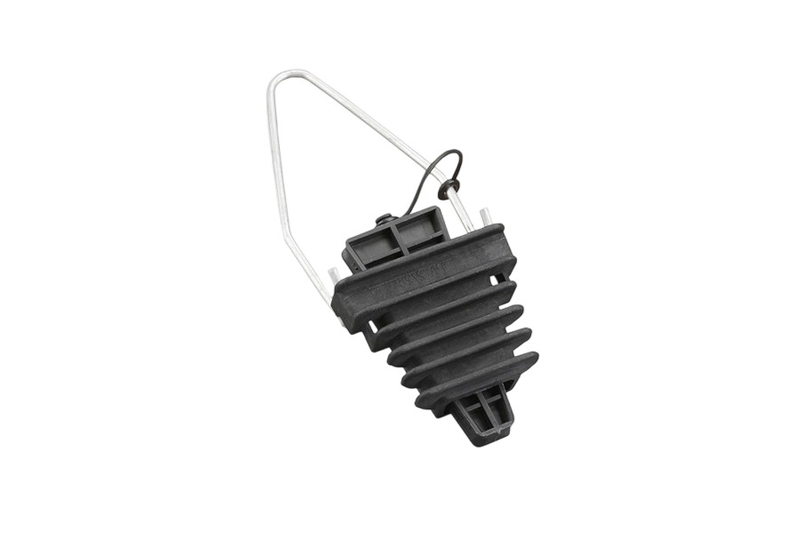

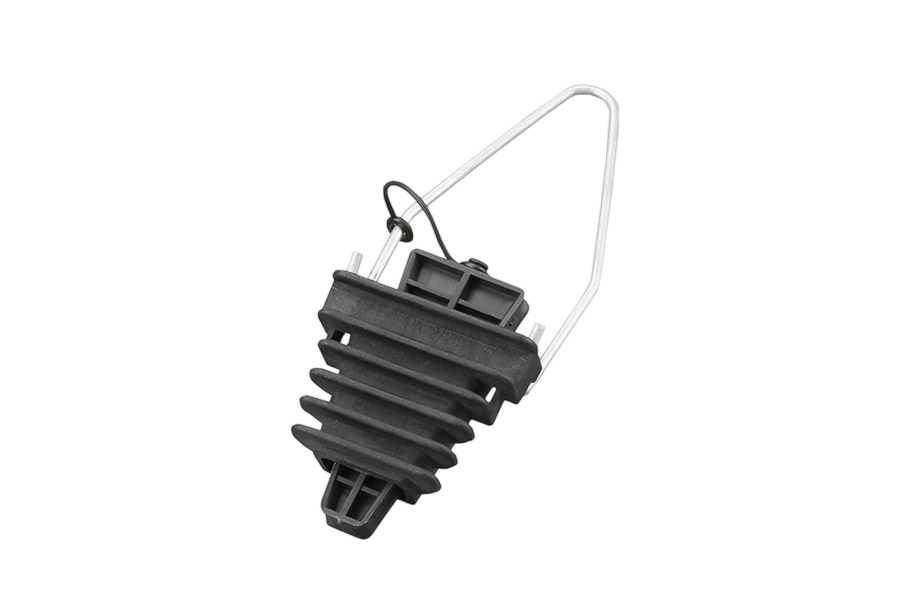

Die PA25-2-Kernklemme stellt eine Speziallösung für das Kabelspannungsmanagement in Niederspannungs-Freileitungssystemen dar und wurde speziell für die sichere Befestigung von 2-adrigen Versorgungsleitungen entwickelt.
PA25 2-adrig
Mingxu
Diese Klemme entspricht dem NFC 33-042-Standard für elektrisches Zubehör und bietet konstante Leistung in Außenumgebungen, die UV-Strahlung, Temperaturschwankungen und mechanischer Belastung ausgesetzt sind. Bei seinem Design stehen sowohl Zuverlässigkeit als auch Benutzerfreundlichkeit im Vordergrund, was es zur bevorzugten Wahl für Versorgungsunternehmen und Elektroinstallateure macht, die an Stromverteilungsprojekten für Privathaushalte, Gewerbe und Industrie arbeiten. Ob mit isoliertem LV-ABC (Antennenbündelkabel) oder herkömmlichen Litzenleitern eingesetzt, der PA25-2 sorgt für eine stabile Kabelpositionierung unter wechselnden Lastbedingungen und sorgt so für eine unterbrechungsfreie Stromübertragung.
Der PA25-2 besteht aus hochfestem glasfaserverstärktem Polymer (GFRP) für den Hauptkörper und feuerverzinktem Stahl für spannungstragende Komponenten und erreicht so ein optimales Gleichgewicht zwischen Leichtbau und struktureller Integrität. Das GFRP-Material bietet eine außergewöhnliche Beständigkeit gegen UV-Strahlung, Korrosion und Alterung durch Umwelteinflüsse, während Verstärkungen aus verzinktem Stahl die mechanische Festigkeit an kritischen Verbindungspunkten erhöhen. Diese Kombination gewährleistet eine langfristige Haltbarkeit, ohne die Freileitungen unnötig zu belasten.
Die Klemme unterstützt einen Leiterquerschnittsbereich von 2 × (16-25 mm²) und nimmt Tragseildurchmesser von 4 mm bis 8 mm auf . Es liefert eine minimale Bruchlast von 2 kN und bietet damit einen Sicherheitsspielraum, der die typischen Zugkräfte übersteigt, die in NS-Versorgungsleitungen auftreten. Das Fehlen scharfer Kanten im Design verhindert Schäden an der Leiterisolierung während der Installation und im Betrieb und verringert so das Risiko von Kurzschlüssen oder Leistungseinbußen.
Der PA25-2 ist für die werkzeuglose Montage konzipiert und verfügt über einen intuitiven Klemmmechanismus, der eine schnelle Positionierung und sichere Befestigung ermöglicht. Sein modularer Aufbau ermöglicht die Kompatibilität mit verschiedenen 2-adrigen Leiterkonfigurationen und reduziert so den Lagerbedarf für Auftragnehmer, die an Standorten mit gemischten Projekten arbeiten. Das kompakte Profil der Klemme minimiert den Windwiderstand und eignet sich daher für Installationen in Gebieten mit starkem Wind.
Der PA25-2 ist ideal für den Anschluss von Hauptstromleitungen an Wohngebäude und sichert 2-adrige Versorgungsanschlüsse sowohl in städtischen als auch ländlichen Gegenden. Aufgrund seiner Witterungsbeständigkeit eignet es sich für Küstengebiete mit hoher Luftfeuchtigkeit und Binnenregionen mit extremen Temperaturschwankungen.
In gewerblichen Umgebungen sorgt die Klemme für ein zuverlässiges Kabelspannungsmanagement für Versorgungsleitungen, die kleine Unternehmen, Einzelhandelsgeschäfte und Bürogebäude versorgen. Sein wartungsarmes Design reduziert die Notwendigkeit häufiger Inspektionen in Bereichen, in denen der Zugang möglicherweise durch Gebäudestrukturen oder Landschaftsgestaltung eingeschränkt ist.
Der PA25-2 ermöglicht sichere Verbindungen in Freileitungen für kleine Solaranlagen und Windkraftanlagen und verbindet so erneuerbare Energiesysteme mit dem Hauptstromnetz. Seine Temperaturbeständigkeit von -40 °C bis 80 °C gewährleistet eine zuverlässige Leistung unter den unterschiedlichen klimatischen Bedingungen, die bei Projekten im Bereich erneuerbare Energien vorkommen.
Die Klemme ist speziell für den Einsatz mit isolierten Niederspannungs-ABC-Kabeln und verseilten Kupfer- oder Aluminiumleitern im von 16–25 mm² konzipiert. Querschnittsbereich Es ist für 2-Kern-Konfigurationen optimiert, die häufig in privaten und kleinen gewerblichen Versorgungsleitungen zu finden sind.
Dank ihrer korrosionsbeständigen Materialien erfordert die Klemme nur minimale Wartung. Es wird empfohlen, alle eine Sichtprüfung durchzuführen 5 Jahre , um Anzeichen von mechanischer Beschädigung oder Leiterbewegung festzustellen. Unter normalen Betriebsbedingungen ist jedoch keine routinemäßige Reinigung oder ein Austausch von Komponenten erforderlich.
Ja, die Klemme entspricht vollständig dem NFC 33-042-Standard für elektrisches Zubehör in Freileitungsinstallationen. Es ist außerdem RoHS-konform und enthält keine gefährlichen Stoffe, die sich negativ auf die Umwelt oder die menschliche Gesundheit auswirken könnten.
Ja, das flache Design und der sichere Klemmmechanismus der Klemme machen sie für Installationen in Gebieten mit starkem Wind geeignet. Seine Bruchlast von 2 kN bietet ausreichend Widerstand gegen windbedingte Kabelbewegungen und gewährleistet so die Stabilität des Leiters bei Sturmbedingungen.
| Artikel-Nr. | Querschnitt | Material | Leiter (mm) | Bruchlast | Paket (Stück) | Bruttogewicht (kg) |
| PA-25 | 2×(16-25) | Nylon, Stahl | 4-8 | 2KN | 100 | 13 |
