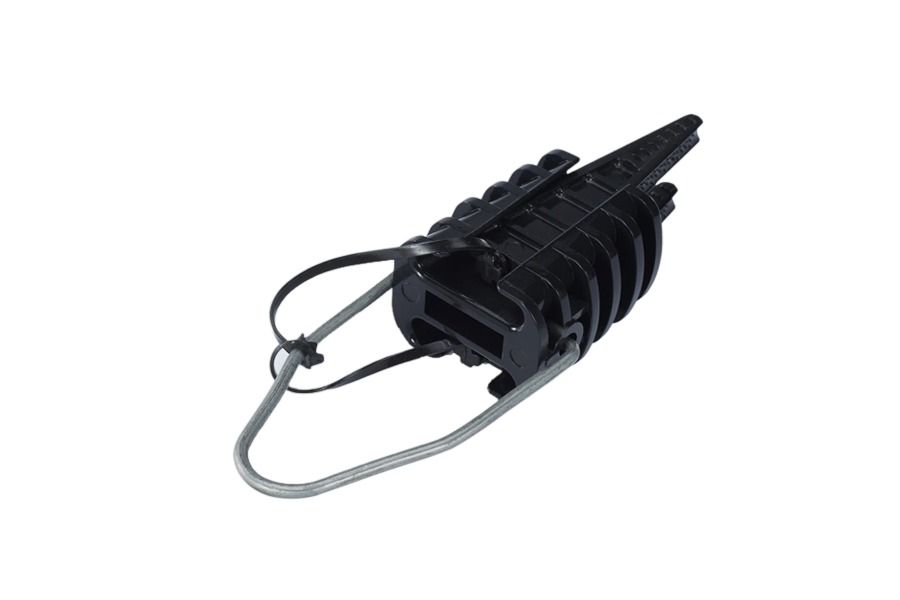

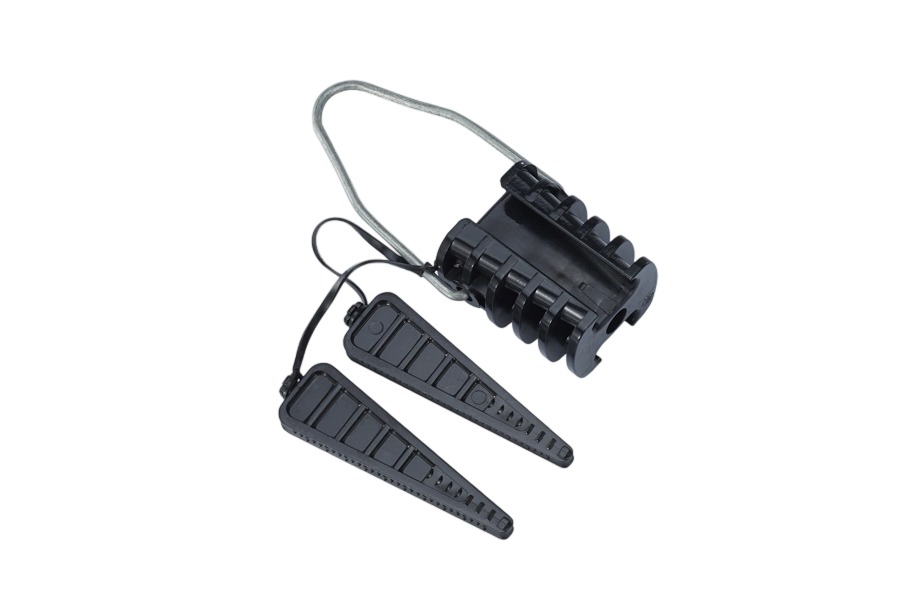

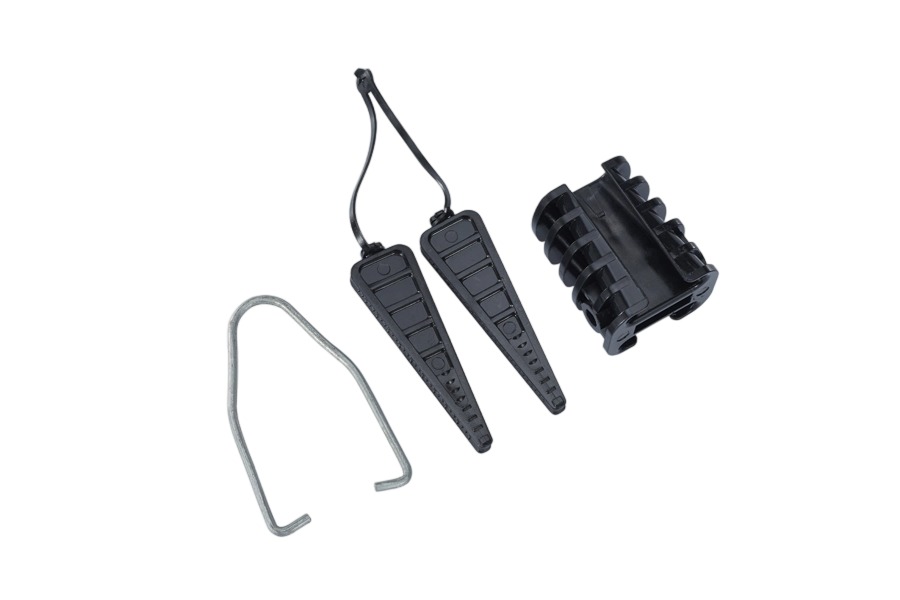

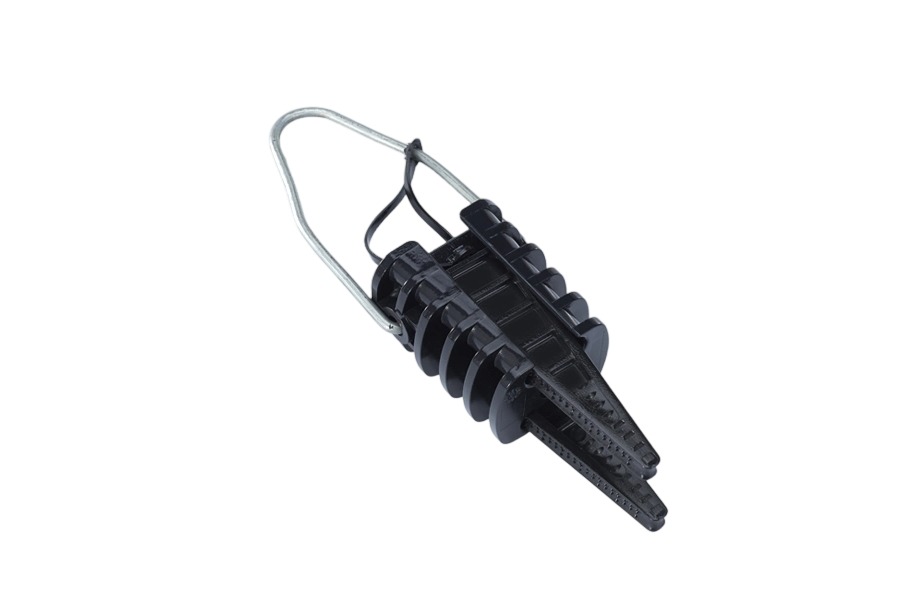

Die PAC-25-4-Kern-Ankerklemme ist eine wichtige Komponente in Freileitungs-Stromverteilungssystemen und wurde für die sichere Befestigung von 4-Kern-Anschlussleitungen in Niederspannungsnetzen (LV) entwickelt.
PAC-25
Mingxu
Diese Klemme wurde gemäß der Norm NFC 33-042 entwickelt und gewährleistet zuverlässige Leistung in Außenumgebungen, in denen UV-Strahlung, Temperaturschwankungen und mechanische Belastung unvermeidlich sind. Seine robuste Konstruktion ermöglicht eine einfache Installation, ohne dass Spezialwerkzeuge erforderlich sind, was es zur bevorzugten Wahl für Versorgungsunternehmen und Elektroinstallateure macht, die an Freileitungsprojekten arbeiten. Unabhängig davon, ob es mit isoliertem LV-ABC (Antennenbündelkabel) oder mehreren Leitern verwendet wird, liefert der PAC-25-4 eine konstante Klemmkraft, um die Stabilität des Leiters unter wechselnden Lastbedingungen aufrechtzuerhalten.
Die PAC-25-4-Kernankerklemme besteht aus hochfestem glasfaserverstärktem Polymer (GFRP) in Kombination mit feuerverzinkten Stahlkomponenten und erreicht ein optimales Gleichgewicht zwischen leichtem Design und struktureller Haltbarkeit. Der GFRP-Körper bietet eine außergewöhnliche Beständigkeit gegen UV-Strahlung, Korrosion und Umweltalterung, während die verzinkten Stahlteile die mechanische Integrität an Belastungspunkten verbessern.
Diese Ankerklemme unterstützt einen Leiterquerschnittsbereich von 4 × (16–35 mm²) und nimmt Messenger-Durchmesser von 4 mm bis 10 mm auf. Es liefert eine Mindestbruchlast von 2,5 kN und stellt sicher, dass es den Zugkräften standhält, die bei Freileitungsinstallationen auftreten. Das Fehlen scharfer Kanten im Design verhindert eine Beschädigung des Leiters während der Installation und des Betriebs.
Der PAC-25-4 ist für die werkzeuglose Montage konzipiert und verfügt über einen benutzerfreundlichen Klemmmechanismus, der eine schnelle Positionierung und sichere Befestigung ermöglicht. Sein modularer Aufbau ermöglicht die Kompatibilität mit verschiedenen Leiterkonfigurationen und reduziert den Bedarf an mehreren Klemmentypen bei einem einzigen Projekt.
Die PAC-25-4-Kern-Ankerklemme ist ideal für primäre und sekundäre Freileitungsverteilungsleitungen und wird häufig von Versorgungsunternehmen zur Sicherung von 4-adrigen Versorgungsanschlüssen verwendet, die Hauptleitungen mit Wohn- und Geschäftsgebäuden verbinden. Aufgrund seiner wetterbeständigen Eigenschaften eignet es sich für ländliche, städtische und Küstenumgebungen.
Bei Solar- und Windenergieprojekten ermöglicht diese Klemme sichere Verbindungen in Freileitungen, die erneuerbare Energieerzeuger mit dem Hauptnetz verbinden. Seine Fähigkeit, extremen Temperaturen von -40 °C bis 80 °C standzuhalten, sorgt für Zuverlässigkeit unter verschiedenen klimatischen Bedingungen.
Industriegebiete mit hohem Strombedarf verlassen sich bei der Stromverteilung an Produktionsanlagen, Lagerhäuser und Industrieparks auf den PAC-25-4. Seine robuste Konstruktion minimiert den Wartungsaufwand in Bereichen mit starken Maschinenvibrationen oder Luftschadstoffen.
Die Klemme ist speziell für die Verwendung mit isolierten Niederspannungs-ABC-Kabeln und verseilten Kupfer- oder Aluminiumleitern im Bereich von 16–35 mm² Querschnittsbereich. Es eignet sich sowohl für einschichtige als auch für mehrschichtige Leiterkonfigurationen, die üblicherweise in Freileitungen zu finden sind.
Dank ihrer korrosionsbeständigen Materialien und des UV-stabilisierten Polymerkörpers erfordert die Klemme nur minimale Wartung. Es wird empfohlen, alle 5 Jahre eine Sichtprüfung durchzuführen, um Anzeichen von mechanischer Beschädigung oder übermäßiger Bewegung des Leiters festzustellen. Unter normalen Betriebsbedingungen ist jedoch keine routinemäßige Reinigung oder ein Austausch von Komponenten erforderlich.
Ja, die Klemme entspricht vollständig dem NFC 33-042-Standard für elektrisches Zubehör und stellt somit sicher, dass sie strenge Sicherheits- und Leistungsanforderungen für Freileitungsinstallationen erfüllt. Es ist außerdem RoHS-konform und enthält keine gefährlichen Stoffe, die sich negativ auf die Umwelt oder die menschliche Gesundheit auswirken könnten.
Die Klemme ist für eine Mindestbruchlast von 2,5 kN ausgelegt , was über den typischen Zugkräften liegt, die bei NS-Freileitungen auftreten. Dieser Sicherheitsspielraum gewährleistet die Stabilität des Leiters auch bei extremen Wetterereignissen wie starkem Wind oder Eisbildung.
| Artikel-Nr. | Querschnitt | Material | Leiter (mm) | Bruchlast | Paket (Stück) | Bruttogewicht (kg) |
| PAC-25 | 4×(16-25) | Nylon, Stahl | 4-8 | 2KN | 100 | 11 |
