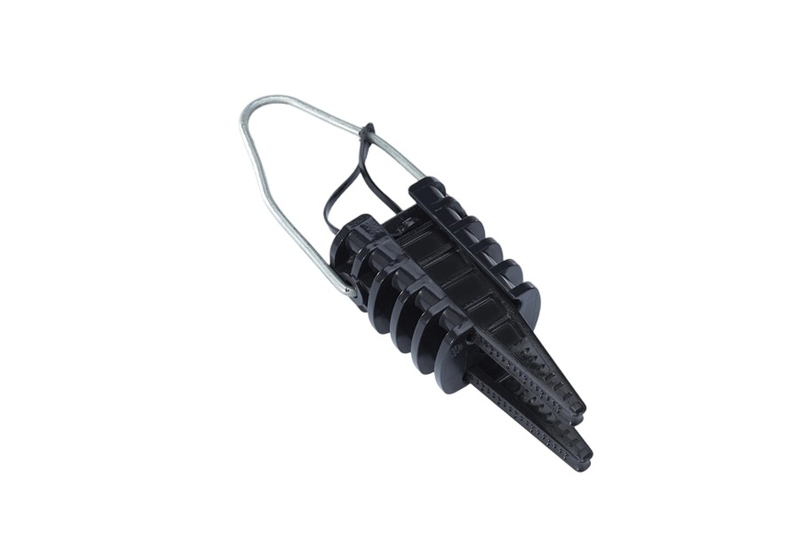

La pince d'ancrage à noyau PAC-25-4 constitue un composant essentiel des systèmes de distribution d'énergie aériens, conçue pour fournir une fixation sécurisée des lignes de service à 4 conducteurs dans les réseaux basse tension (BT).
PAC-25
Mingxu
Conçue conformément à la norme NFC 33-042 , cette pince garantit des performances fiables dans les environnements extérieurs où l'exposition aux rayons UV, aux fluctuations de température et aux contraintes mécaniques est inévitable. Sa construction robuste permet une installation facile sans outils spécialisés, ce qui en fait un choix privilégié pour les entreprises de services publics et les entrepreneurs en électricité travaillant sur des projets de lignes aériennes. Qu'il soit utilisé avec un LV-ABC (câble groupé aérien) isolé ou avec plusieurs conducteurs, le PAC-25-4 fournit une force de serrage constante pour maintenir la stabilité du conducteur dans diverses conditions de charge.
Fabriquée à partir de à haute résistance à la traction polymère renforcé de fibre de verre (GFRP) combiné à des composants en acier galvanisé à chaud, la pince d'ancrage à noyau PAC-25-4 atteint un équilibre optimal entre conception légère et durabilité structurelle. Le corps en PRV offre une résistance exceptionnelle aux rayons UV, à la corrosion et au vieillissement environnemental, tandis que les pièces en acier galvanisé améliorent l'intégrité mécanique aux points de contrainte.
Cette pince d'ancrage prend en charge une plage de sections de conducteurs de 4 × (16-35 mm⊃2 ;) et s'adapte à des diamètres de messager de 4 mm à 10 mm. Il délivre une charge de rupture minimale de 2,5 kN , garantissant sa résistance aux forces de tension rencontrées dans les installations de lignes aériennes. L'absence d'arêtes vives dans sa conception évite d'endommager les conducteurs lors de l'installation et du fonctionnement.
Conçu pour un assemblage sans outil, le PAC-25-4 est doté d'un mécanisme de serrage convivial qui permet un positionnement rapide et une fixation sécurisée. Sa conception modulaire permet la compatibilité avec diverses configurations de conducteurs, réduisant ainsi le besoin de plusieurs types de pinces sur un seul projet.
Idéale pour les lignes de distribution aérienne primaires et secondaires, la pince d'ancrage à noyau PAC-25-4 est largement utilisée par les entreprises de services publics pour sécuriser les branchements de service à quatre conducteurs reliant les lignes principales aux locaux résidentiels et commerciaux. Ses propriétés de résistance aux intempéries le rendent adapté aux environnements ruraux, urbains et côtiers.
Dans les projets d'énergie solaire et éolienne, cette pince facilite les connexions sécurisées dans les lignes aériennes d'alimentation qui relient les générateurs d'énergie renouvelable au réseau principal. Sa capacité à résister à des températures extrêmes de -40°C à 80°C garantit sa fiabilité dans diverses conditions climatiques.
Les zones industrielles à forte demande électrique s'appuient sur le PAC-25-4 pour distribuer l'énergie aux installations de fabrication, aux entrepôts et aux parcs industriels. Sa construction robuste minimise les besoins d'entretien dans les zones soumises à des vibrations de machines lourdes ou à des contaminants en suspension dans l'air.
La pince est spécialement conçue pour être utilisée avec des câbles LV-ABC isolés et des conducteurs multibrins en cuivre ou en aluminium compris entre 16 et 35 mm⊃2 ; plage transversale. Il s'adapte aux configurations de conducteurs monocouches et multicouches que l'on trouve couramment dans les lignes de service aériennes.
Grâce à ses matériaux résistants à la corrosion et à son corps en polymère stabilisé aux UV, la pince nécessite un entretien minimal. Des inspections visuelles tous les 5 ans sont recommandées pour vérifier les signes de dommages mécaniques ou de mouvements excessifs des conducteurs, mais aucun nettoyage de routine ni remplacement de composants n'est nécessaire dans des conditions normales de fonctionnement.
Oui, la pince est entièrement conforme à la norme NFC 33-042 pour les accessoires électriques, garantissant qu'elle répond aux exigences rigoureuses de sécurité et de performance pour les installations de lignes aériennes. Il est également conforme à la directive RoHS et ne contient aucune substance dangereuse susceptible d'avoir un impact sur l'environnement ou la santé humaine.
La pince est conçue pour une charge de rupture minimale de 2,5 kN , ce qui dépasse les forces de tension typiques rencontrées dans les lignes de service aériennes BT. Cette marge de sécurité garantit la stabilité du conducteur même lors d'événements météorologiques extrêmes tels que des vents forts ou une accumulation de glace.
| Numéro d'article. | Coupe transversale | Matériel | Conducteur (mm) | Charge de rupture | Paquet (pièces) | Poids brut (kg) |
| PAC-25 | 4×（16-25） | Nylon, acier | 4-8 | 2KN | 100 | 11 |
