Vues : 0 Auteur : Éditeur du site Heure de publication : 2026-07-10 Origine : Site
La distribution électrique moderne exige une fiabilité absolue. Les services publics passent rapidement des conducteurs nus traditionnels aux câbles aériens groupés (ABC) pour les réseaux urbains et ruraux. Les lignes non isolées déclenchent souvent des étincelles, des incendies ou des pannes dangereuses lors de tempêtes. Les systèmes ABC isolés résolvent précisément ces vulnérabilités. Cependant, la sécurité et la longévité d'un réseau ABC reposent entièrement sur l'intégrité mécanique et électrique de ses accessoires. Si une seule pince tombe en panne, la travée entière risque de s’effondrer immédiatement. Nous avons rédigé ce guide technique spécifiquement pour les gestionnaires de services publics, les ingénieurs en approvisionnement et les entrepreneurs. Vous devez évaluer efficacement les capacités des fournisseurs. Vous devez évaluer la fiabilité des composants pour éviter les pannes du réseau et minimiser les coûts du cycle de vie. Vous apprendrez ensuite à sélectionner du matériel durable. Nous couvrirons les mesures de test critiques et les réalités de l’installation. Vous découvrirez également comment vérifier la conformité aux normes internationales avant de signer votre prochain contrat fournisseur.
Les accessoires de câbles aériens de haute qualité réduisent directement les coûts de maintenance des services publics et atténuent les risques de panne causés par des conditions météorologiques extrêmes ou des contraintes mécaniques.
La sélection des bons accessoires LV ABC nécessite de faire correspondre les conditions environnementales avec des qualités de matériaux spécifiques (par exemple, polymères résistants aux UV, alliages résistants à la corrosion).
Une mauvaise installation de composants critiques tels que des pinces d'ancrage ou des connecteurs à perforation d'isolant (IPC) est la principale cause de défaillance prématurée du réseau.
La conformité vérifiable aux normes internationales (telles que NFC 33-020 ou EN 50483) constitue la base de référence la plus fiable pour la présélection des fournisseurs.
Les opérateurs de services publics sont confrontés à une pression constante pour maintenir un flux d’énergie continu. Les systèmes traditionnels à fils nus rendent les réseaux vulnérables aux facteurs environnementaux imprévisibles. La mise à niveau de l’infrastructure de distribution résout directement ces vulnérabilités. La modernisation du réseau nécessite une planification stratégique et une compréhension approfondie du comportement des composants.
Les branches d’arbres, la faune et les vents violents menacent constamment les réseaux de câbles nus. Une seule branche tombante peut relier deux lignes non isolées. Cet événement déclenche un court-circuit immédiat. Les systèmes isolés empêchent ces scénarios précis. Des accessoires spécialement conçus maintiennent ces lignes isolées solidement en place. Ils empêchent les câbles de frotter contre les poteaux électriques ou les structures environnantes. Lorsque vous éliminez les conducteurs exposés, vous réduisez considérablement les défauts transitoires. Les mesures de fiabilité du réseau, telles que SAIDI et SAIFI, s'améliorent considérablement après une mise à niveau du réseau.
Les planificateurs financiers doivent faire la distinction entre les investissements proactifs et les dépenses réactives. L’achat de composants premium nécessite un budget initial plus élevé. Toutefois, un investissement proactif dans les composants est financièrement judicieux à long terme. Les réparations d’urgence réactives épuisent rapidement les budgets des services publics. L’envoi d’une équipe de réparation pendant une tempête de verglas à minuit coûte beaucoup plus cher que l’achat d’une pince de haute qualité. Chaque heure d’arrêt des services publics porte atteinte aux revenus et à la confiance du public. Les accessoires de haute qualité résistent à la dégradation de l'environnement. Ils restent fonctionnels pendant des décennies, vous évitant ainsi des cycles de remplacement constants.
Les réglementations municipales exigent désormais des mesures de sécurité plus strictes pour les lignes aériennes. L’élimination de l’exposition aux câbles sous tension atténue les graves responsabilités publiques. Le contact accidentel avec des lignes nues provoque chaque année des blessures graves, voire des décès. Les codes municipaux modernes exigent que les services publics éliminent ces risques dans les zones résidentielles. Vous devez respecter les réglementations régionales des services publics. La mise à niveau vers des systèmes groupés n’est plus facultative. Il reste une stricte nécessité opérationnelle de protéger à la fois les travailleurs des services publics et les résidents locaux.
Construire un réseau résilient nécessite du matériel spécialisé. Chaque composant répond à un objectif mécanique ou électrique distinct. Comprendre ces catégories aide les ingénieurs à concevoir des travées plus sûres. Vous devez vous approvisionner de manière fiable Accessoires BT ABC pour maintenir l’intégrité du système.

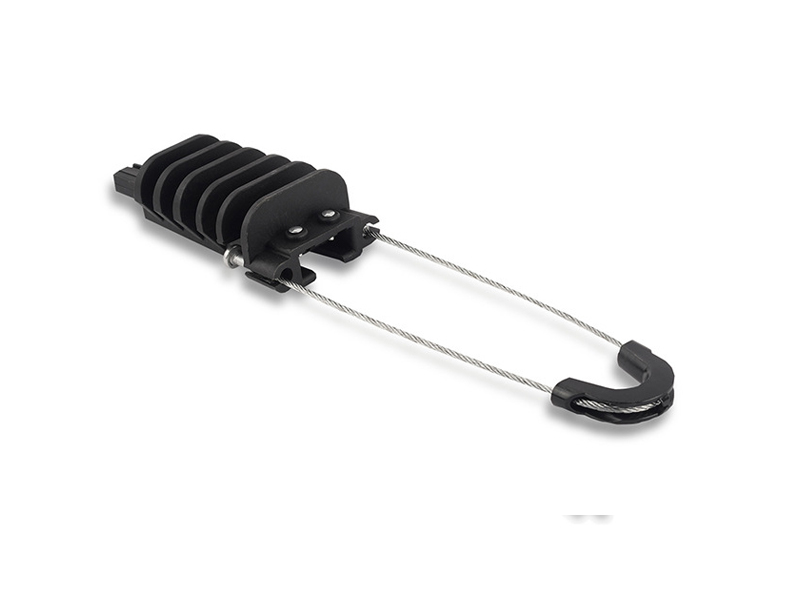

Ces composants absorbent les principales contraintes mécaniques du réseau. Ils sécurisent la ligne au début, à la fin ou aux tournants brusques du parcours de distribution. Vous comptez sur pinces d'ancrage pour maintenir la tension de ligne nécessaire. Les variables de conception jouent ici un rôle crucial. Les fabricants utilisent des cales auto-ajustables pour serrer fermement le câble sans écraser l'isolation. Les matériaux des cautions varient en fonction de l’environnement. Vous pouvez choisir l’acier inoxydable pour les zones côtières ou l’acier galvanisé robuste pour les zones intérieures sèches. Vous devez garantir la compatibilité avec des diamètres de fils messagers spécifiques pour éviter le glissement de la ligne.
Pendant que les composants de tension tirent la ligne, les composants de suspension la maintiennent. Ils supportent le parcours continu de câbles groupés sur des poteaux intermédiaires. Une pince de suspension bien conçue soutient le câble. Il supporte le lourd paquet sans endommager la délicate isolation extérieure. Les principales variables de conception incluent des mécanismes d'installation sans outils. Ceux-ci permettent aux monteurs de fixer le câble rapidement. Les limites de charge de rupture déterminent le poids que la pince peut supporter en toute sécurité avant de céder. Les modèles haut de gamme comportent également une articulation. L'articulation permet à la pince de bouger légèrement, absorbant les oscillations induites par le vent et empêchant la fatigue structurelle.
Les IPC révolutionnent la façon dont les monteurs de lignes accèdent aux réseaux en direct. Ils créent des connexions électriques sécurisées sans dénuder l’isolation des câbles. Les dents perçantes pénètrent dans la gaine extérieure et mordent directement dans le conducteur. Les variables de conception critiques incluent les boulons à tête de cisaillement. Ces boulons se détachent lorsque l'installateur atteint le couple précis requis pour un contact électrique optimal. Ce mécanisme élimine les devinettes humaines. Les IPC doivent être dotés de joints étanches classés IP67 ou supérieur. La pénétration d'humidité provoque une corrosion rapide. La compatibilité bimétallique reste une autre caractéristique essentielle. Si vous connectez une conduite principale en aluminium à un robinet en cuivre, vous avez besoin de dents spécialisées pour éviter la corrosion galvanique.
Le matériel de support maintient les principaux accessoires en place. Les supports de poteau se boulonnent directement au poteau utilitaire en béton ou en bois. Ils fournissent un point de montage sécurisé pour les pinces. Le cerclage en acier inoxydable permet aux installateurs de fixer les supports sur les poteaux là où le perçage est impossible. Des pinces sans issue s'enroulent autour du câble, offrant une méthode de tension alternative pour des conceptions de réseau spécifiques. Nous devons traiter ces éléments secondaires avec le même examen minutieux que les composants primaires.
Catégorie de composant |
Fonction principale |
Fonctionnalité de conception critique |
Risque d'installation |
|---|---|---|---|
Tension / Ancre |
Fixez le câble aux impasses et aux angles vifs. |
Cales isolées auto-ajustables. |
Une sous-tension provoque un affaissement excessif du câble. |
Suspension |
Prend en charge les câbles droits et continus. |
Articulations articulées pour l'oscillation du vent. |
Isolation par écrasement par serrage excessif. |
Connecteurs de perçage |
Créez des robinets électriques sûrs et étanches. |
Boulons à tête de cisaillement pour un couple précis. |
Utilisation d'IPC non bimétalliques sur des métaux mixtes. |
Matériel de montage |
Ancrez les pinces primaires aux poteaux électriques. |
Alliages d'acier inoxydable de haute qualité. |
Utilisation de cerclages faibles sur des travées lourdes. |
Les équipes d’approvisionnement ne peuvent pas se fier uniquement aux inspections visuelles. Vous avez besoin d’indicateurs mesurables pour vérifier la qualité. Le marché contient de nombreux produits contrefaits ou de mauvaise qualité. Déploiement inférieur Les accessoires pour câbles aériens garantissent des pannes catastrophiques du réseau. Nous vous recommandons d'évaluer chaque fournisseur par rapport à des références strictes en matière d'environnement, mécaniques et électriques.
Les pièces en polymère résistent à des conditions extérieures brutales. Ils sont confrontés à des décennies de soleil incessant, de pluie verglaçante et de pollution. Les plastiques standards deviennent cassants et se brisent dans ces conditions. Vous devez exiger des plastiques renforcés de fibre de verre (FRP) stabilisés aux UV. La stabilisation UV empêche les chaînes polymères de se décomposer avec le temps. Les pièces métalliques nécessitent un examen tout aussi minutieux. Les normes de résistance à la corrosion dictent la survie des anses et des boulons. Les environnements côtiers exposent les métaux aux brouillards salins. Les zones industrielles très polluantes introduisent une humidité acide. Vous devez spécifier de l'acier inoxydable de haute qualité ou des alliages fortement galvanisés pour ces régions difficiles.
Meilleure pratique : demandez toujours des rapports d’essais de vieillissement accéléré pour les composants en plastique.
Erreur courante : accepter des plastiques standards de qualité commerciale pour économiser sur les budgets d'approvisionnement initiaux.
Chaque accessoire doit passer des tests rigoureux en laboratoire. La vérification de la résistance à la traction garantit que la pince ne fera pas tomber le câble. Les laboratoires mesurent les charges de glissement pour voir quand le câble commence à glisser à travers les cales. Ils mesurent les charges de rupture pour déterminer le point de défaillance absolu du corps de la pince. Les composants électriques sont soumis à des tests de tension diélectrique. Ce test prouve que l'isolation peut résister aux surtensions à haute tension sans fuite de courant. Les performances du cycle thermique testent le connecteur sous des changements de température extrêmes. Les laboratoires chauffent l'IPC sous une forte charge électrique, le plongent dans l'eau froide et vérifient que le joint d'étanchéité reste intact.
Les acheteurs de services publics doivent exiger une documentation solide. Vous ne devez acheter que des composants prouvant leur conformité aux normes reconnues. CENELEC EN 50483 et NFC 33 représentent les normes de référence mondiales pour les réseaux ABC. Ces cadres dictent des protocoles de test stricts pour chaque pince et chaque connecteur. Insistez sur l’importance des tests en laboratoire tiers indépendants. Les données déclarées par les fabricants cachent souvent des défauts critiques. Des tests tiers garantissent une évaluation impartiale du produit. Si un fournisseur hésite à fournir des certifications indépendantes, vous devez immédiatement le disqualifier de votre processus d'appel d'offres.
Même le meilleur matériel échoue s’il est mal installé. L’erreur humaine est responsable d’un pourcentage massif des premières pannes de réseau. La gestion des équipes de terrain nécessite des protocoles clairs. Vous devez comprendre comment les variables d'installation affectent la longévité du système.
Une bonne tension définit la santé structurelle du réseau. Les risques d’un resserrement excessif des IPC restent graves. Si un installateur applique trop de couple manuellement, il écrase les brins conducteurs internes. Cela crée un point chaud à haute résistance. Finalement, la connexion fond et prend feu. À l’inverse, une sous-tension des colliers de serrage entraîne un affaissement excessif du câble. Les lignes affaissées se balancent violemment lors des tempêtes de vent. Ils exercent une immense pression structurelle sur les poteaux électriques. Vous devez fournir aux équipes des outils calibrés ou du matériel source équipé de mécanismes de limitation automatique du couple.
Les ingénieurs ne peuvent pas deviner l’espacement des pôles. Vous devez calculer méticuleusement les longueurs de dégagement et de travée. Plusieurs facteurs environnementaux influencent ces calculs.
Expansion thermique : les câbles s'allongent pendant les mois chauds d'été, augmentant ainsi l'affaissement. Vous devez vous assurer qu’ils maintiennent une garde au sol sûre.
Chargement de glace : Les tempêtes hivernales recouvrent les lignes de glace épaisse. Ce poids supplémentaire multiplie la force vers le bas sur le matériel de suspension.
Cisaillement du vent : les vents violents poussent le câble horizontalement. Le matériel doit résister à ces forces latérales pour éviter la fatigue structurelle.
Vous tenez compte de ces trois éléments ensemble lors de la détermination de l’espacement des pinces et du positionnement du matériel des poteaux. Ignorer une seule variable compromet l’ensemble du segment de grille.
Les déploiements rapides et à grande échelle nécessitent des dizaines d’équipes de sous-traitants. Les niveaux de compétence varient énormément parmi ces travailleurs. Vous devez simplifier le processus d'installation. C'est pourquoi les accessoires standardisés et limitant les outils s'avèrent inestimables. Les composants tels que les boulons à tête de cisaillement réduisent considérablement les erreurs humaines. La tête du boulon se brise automatiquement lorsque la connexion atteint une compression parfaite. L'installateur ne peut pas trop le serrer. Ils ne peuvent pas le serrer sous-estimé. Investir dans du matériel standardisé élimine pratiquement les différences d’installation au sein des grandes équipes de terrain.
La sélection d’un partenaire manufacturier nécessite plus que la simple lecture d’une grille tarifaire. Vous entrez dans une relation de plusieurs décennies. Votre logique d’approvisionnement doit évaluer l’infrastructure opérationnelle du fournisseur. Nous vous recommandons de vous concentrer sur la cohérence de la fabrication, la transparence et le support technique.
Les projets pilotes nécessitent quelques centaines de pinces. La mise à niveau du réseau régional nécessite des centaines de milliers de dollars. Vous devez évaluer la capacité d'un fournisseur à maintenir la cohérence des lots pour les commandes à volume élevé. Demandez leurs dossiers de transparence en matière d’assurance qualité (AQ). Testent-ils les matières premières à leur arrivée ? Prélèvent-ils des échantillons aléatoires de la chaîne de montage pour des tests destructifs ? Un système d'assurance qualité robuste empêche un mauvais lot de plastique d'atteindre vos poteaux électriques.
Si un composant tombe en panne sur le terrain dans cinq ans, vous avez besoin de réponses. La traçabilité fournit ces réponses. Assurez-vous que les composants comportent une numérotation de lot claire, moulée directement dans le plastique ou estampée dans le métal. Les fabricants doivent inclure les dates de production et les marquages standard. Ces données permettent un audit post-installation précis. Si vous découvrez un défaut de fabrication, les numéros de lot vous permettent d'isoler et de remplacer uniquement les composants concernés, économisant ainsi des millions en coûts de maintenance inutiles.
Un véritable partenaire manufacturier fournit un support technique important. Évaluez les fournisseurs en fonction de leur volonté d’aider vos équipes d’ingénierie. Vont-ils fournir des calculs de charge localisés pour votre zone climatique spécifique ? Proposent-ils une formation à l'installation sur le terrain pour vos entrepreneurs locaux ? Vont-ils effectuer des tests sur échantillons personnalisés avant de conclure un contrat ? Les fournisseurs qui refusent de fournir une assistance technique manquent souvent de confiance dans leurs propres produits. Collaborez uniquement avec des organisations qui soutiennent leur matériel avec une expertise technique mesurable.
La fiabilité du réseau dépend de son point de connexion le plus faible. Investir des millions dans des câbles isolés de qualité supérieure ne signifie rien si vous les supportez avec du matériel fragile et de mauvaise qualité. Une seule pince défaillante compromet la sécurité publique et déclenche des réparations d'urgence coûteuses.
Un contrôle rigoureux des matériaux et le strict respect des normes internationales compensent largement les économies initiales sur les coûts unitaires. L’efficacité du cycle de vie d’un investissement proactif surpasse toujours les coûts cachés de la maintenance réactive du réseau.
Évaluez les points de défaillance de votre réseau actuel et documentez les problèmes matériels récurrents.
Mettez à jour vos politiques d'approvisionnement pour imposer des plastiques stabilisés aux UV et des tests tiers EN 50483.
Mettez en œuvre des IPC à tête de cisaillement pour éliminer les erreurs de couple d’installation sur site.
Invitez vos responsables d’ingénierie ou d’approvisionnement à demander des fiches techniques, des certificats de conformité ou une consultation technique pour votre prochain grand projet de réseau.
R : Les composants de haute qualité durent généralement de 20 à 40 ans. Cette durée de vie dépend fortement des niveaux d’exposition aux UV, des qualités des matériaux et du strict respect des directives d’installation. Les environnements côtiers ou industriels difficiles peuvent raccourcir cette durée, à moins que vous n'utilisiez des alliages résistants à la corrosion et des plastiques de qualité supérieure stabilisés aux UV. Des inspections régulières aident à maximiser la longévité des composants.
R : Non, vous ne pouvez pas utiliser de connecteurs de perçage standard pour les métaux mixtes. Vous devez utiliser des connecteurs bimétalliques équipés de dents de perçage en cuivre étamé ou en alliage d'aluminium spécifique. Ces dents spécialisées empêchent la corrosion galvanique. La corrosion galvanique dégrade rapidement les connexions électriques et crée de graves risques d'incendie au sein du réseau de distribution.
R : Le dimensionnement approprié dépend de la conception spécifique de votre système. Pour les systèmes pris en charge par messager, vous dimensionnez la pince en fonction de la section transversale du fil messager neutre. Pour les systèmes autoportants, vous devez mesurer tout le diamètre du faisceau. Consultez toujours les fiches techniques du fabricant pour adapter parfaitement la pince aux dimensions de votre câble.
R : Vous devez demander plusieurs documents critiques avant d’acheter. Demandez toujours des certifications ISO 9001 valides et des rapports d'essais de type tiers indépendants (comme NFC 33 ou EN 50483). De plus, demandez des certificats d’origine des matières premières et des conditions de garantie complètes. Cette documentation garantit des performances vérifiables et protège votre investissement en infrastructure à long terme.
