Nei moderni sistemi elettrici, la sfida di collegare in modo sicuro ed efficiente conduttori diversi, come rame e alluminio, è diventata sempre più comune. La necessità di combinare questi due metalli nasce da un equilibrio tra considerazioni di costo, peso e conduttività. Tuttavia, il rame e l’alluminio hanno proprietà fisiche e chimiche distinte, rendendo la loro connessione diretta soggetta a problemi quali corrosione galvanica, maggiore resistenza e instabilità meccanica.
È qui che entrano in gioco i tubi di collegamento bimetallici, che forniscono una soluzione affidabile per unire in modo sicuro conduttori in rame e alluminio mantenendo le prestazioni elettriche e la durata meccanica. Questo blog esplorerà le migliori pratiche dalla progettazione all'installazione quando si utilizzano tubi di collegamento bimetallici in sistemi a conduttori misti, aiutando ingegneri, appaltatori ed elettricisti a ottimizzare i loro progetti per la sicurezza e la longevità.

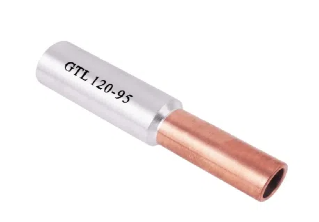

UN Il tubo di collegamento bimetallico è un connettore specializzato progettato per unire conduttori in rame e alluminio. È costituito da due metalli diversi, tipicamente rame da un lato e alluminio dall'altro, uniti insieme attraverso processi metallurgici avanzati come la saldatura esplosiva o la saldatura ad attrito.
Questa struttura bimetallica consente al connettore di sfruttare l'eccellente conduttività e resistenza alla corrosione del rame sul lato conduttore in rame, pur mantenendo la compatibilità con l'alluminio sull'altra estremità. L'interfaccia bimetallica riduce significativamente i rischi associati alle connessioni dirette rame-alluminio, come la corrosione galvanica e il disadattamento di dilatazione termica.
Negli impianti elettrici che coinvolgono sia conduttori in rame che in alluminio, particolare attenzione deve essere posta alle modalità di connessione a causa delle distinte caratteristiche fisico-chimiche di questi metalli. Collegare direttamente il rame all’alluminio senza le dovute precauzioni può portare a seri problemi che influiscono sulla sicurezza, sull’efficienza e sulla durata. È qui che i tubi di collegamento bimetallici diventano essenziali, affrontando queste sfide in modo efficace attraverso il loro design innovativo e la composizione dei materiali. Ecco uno sguardo più da vicino ai motivi principali per cui i tubi di collegamento bimetallici sono indispensabili nei sistemi a conduttori misti:
La corrosione galvanica è una delle sfide più significative quando si uniscono metalli diversi come rame e alluminio. Si verifica quando due metalli diversi sono in contatto elettrico all'interno di un ambiente corrosivo che contiene un elettrolita, come umidità, acqua salata o inquinanti industriali. In questi casi, una reazione elettrochimica accelera la corrosione del metallo più anodico, in questo caso l’alluminio, portando al deterioramento della connessione.
Le connessioni dirette rame-alluminio sono particolarmente vulnerabili perché la differenza di potenziale elettrochimico tra questi metalli è piuttosto elevata. Ciò non solo indebolisce il legame meccanico nel tempo, ma provoca anche un aumento della resistenza elettrica, con conseguenti perdite di energia e potenziale surriscaldamento.
I tubi di collegamento bimetallici risolvono questo problema isolando fisicamente i conduttori in rame e alluminio all'interno di un unico componente ingegnerizzato. Il tubo è costruito in modo che ciascuna estremità metallica entri in contatto solo con il suo conduttore compatibile e l'interfaccia tra rame e alluminio all'interno del tubo è saldata metallurgicamente utilizzando processi come la saldatura esplosiva o per attrito. Questa barriera impedisce la formazione di una cella galvanica, riducendo significativamente i rischi di corrosione e prolungando la durata della connessione.
Mantenere un'efficiente conduttività elettrica nei punti di connessione è fondamentale per qualsiasi sistema di distribuzione dell'energia. Il rame è apprezzato per la sua eccellente conduttività elettrica, ma se accoppiato direttamente con l'alluminio, il giunto spesso mostra una resistenza maggiore a causa dell'ossidazione e delle superfici di contatto incompatibili.
Il design dei tubi di collegamento bimetallici ottimizza la conduttività fornendo una superficie di contatto in rame per conduttori in rame e una superficie in alluminio per cavi in alluminio. Ciò garantisce un contatto metallo-metallo omogeneo su ciascuna estremità del connettore, riducendo al minimo la resistenza elettrica in corrispondenza della giunzione. In tal modo, questi connettori aiutano a mantenere l'efficienza elettrica complessiva del sistema, a ridurre le cadute di tensione e la generazione di calore che in genere si verifica con collegamenti scadenti.
Il rame e l'alluminio differiscono non solo nelle proprietà elettriche ma anche nel comportamento meccanico, in particolare nei coefficienti di dilatazione termica. Quando sottoposto a fluttuazioni di temperatura, l’alluminio si espande e si contrae a una velocità diversa rispetto al rame. Se questi due metalli vengono uniti direttamente senza un'interfaccia adeguata, l'espansione differenziale può causare l'allentamento, la rottura o addirittura la frattura della connessione nel corso di cicli termici ripetuti.
I tubi di collegamento bimetallici sono progettati per adattarsi a queste differenze meccaniche. Il legame metallurgico tra rame e alluminio all'interno del tubo è progettato per assorbire e distribuire uniformemente le sollecitazioni termiche, mantenendo un giunto meccanico stabile nonostante i cambiamenti ambientali. Ciò garantisce che la connessione rimanga salda e sicura nel tempo, prevenendo guasti causati da vibrazioni, stress meccanico o cicli termici.
Inizia specificando i tipi esatti di conduttori in rame e alluminio utilizzati nel tuo sistema. Ciò garantisce la compatibilità con i materiali e la placcatura del tubo di collegamento bimetallico. Le leghe di rame e alluminio di elevata purezza spesso richiedono formulazioni bimetalliche specifiche.
Selezionare tubi di collegamento bimetallici che corrispondano alle dimensioni dei conduttori per mantenere l'integrità elettrica e meccanica. I connettori sovradimensionati o sottodimensionati possono causare contatti scadenti, maggiore resistenza o guasti meccanici.
Assicurati che il tuo progetto sia in linea con gli standard elettrici e di sicurezza pertinenti, come le certificazioni IEC ISO CE. L'utilizzo di tubi di collegamento bimetallici certificati aiuta a garantire prestazioni e conformità normativa.
Tenere conto delle condizioni ambientali (umidità, temperatura, esposizione a sostanze chimiche) che potrebbero influire sulla corrosione e sulla stabilità meccanica. Scegli connettori con rivestimenti o placcature appropriati, come stagno o nichel, per una maggiore protezione.
Pulire accuratamente le estremità del conduttore in rame e alluminio per rimuovere ossidazione, sporco o grasso. Questo passaggio è fondamentale per ottenere una connessione solida e a bassa resistenza.
Utilizzare gli strumenti e le tecniche consigliati per crimpare o imbullonare il tubo di collegamento bimetallico. Evitare una crimpatura insufficiente o un serraggio eccessivo che potrebbe danneggiare il connettore o il conduttore.
Non combinare metodi di giunzione diversi (ad esempio, crimpatura più saldatura) sullo stesso giunto. Attenersi alle istruzioni di installazione del produttore per mantenere l'integrità della connessione.
Dopo l'installazione, ispezionare visivamente le connessioni per verificarne la corretta compressione, l'allineamento e l'assenza di spazi o crepe. Eseguire test elettrici come la misurazione della resistenza o la termografia a infrarossi per verificare la qualità del giunto.
Ispezione regolare: programmare controlli periodici per rilevare eventuali segni di corrosione, surriscaldamento o usura meccanica.
Protezione ambientale: utilizzare rivestimenti o involucri protettivi in ambienti difficili per prolungare la durata.
Conservazione dei registri: conservare la documentazione dettagliata delle date di installazione, dei materiali e dei risultati delle ispezioni per riferimento futuro.
I tubi di collegamento bimetallici offrono un modo pratico ed efficace per superare le sfide legate all'unione di conduttori in rame e alluminio in sistemi di conduttori misti. Dalla progettazione all'installazione e alla manutenzione, il rispetto delle migliori pratiche garantisce connessioni sicure, resistenti alla corrosione ed elettricamente efficienti che resistono alla prova del tempo.
