DTL-2 Doppelloch-Bimetall-Kabelschuh – Kupfer-Aluminium-Stecker für Stromkabel

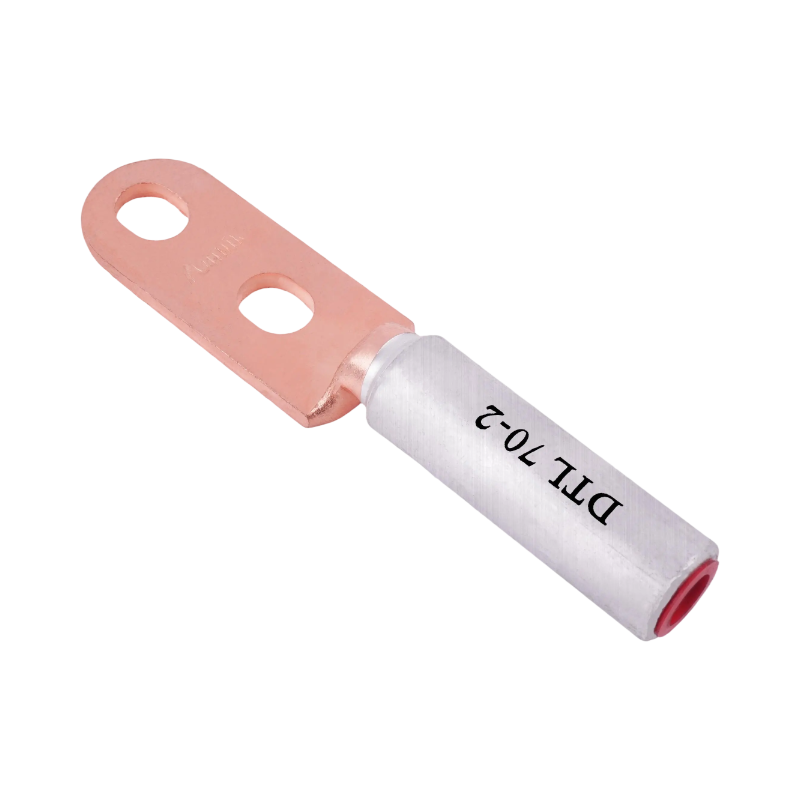

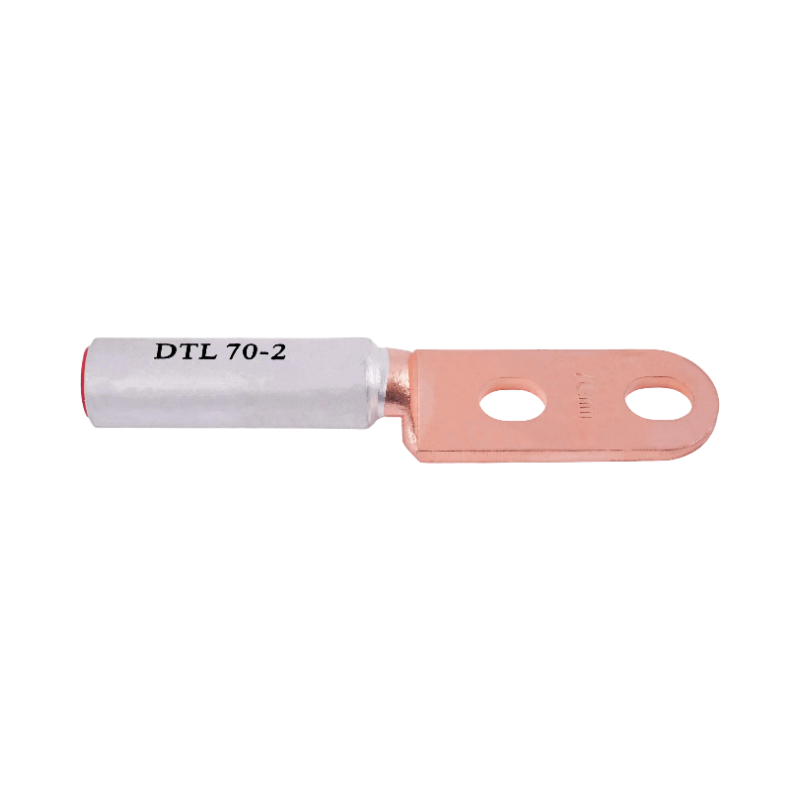

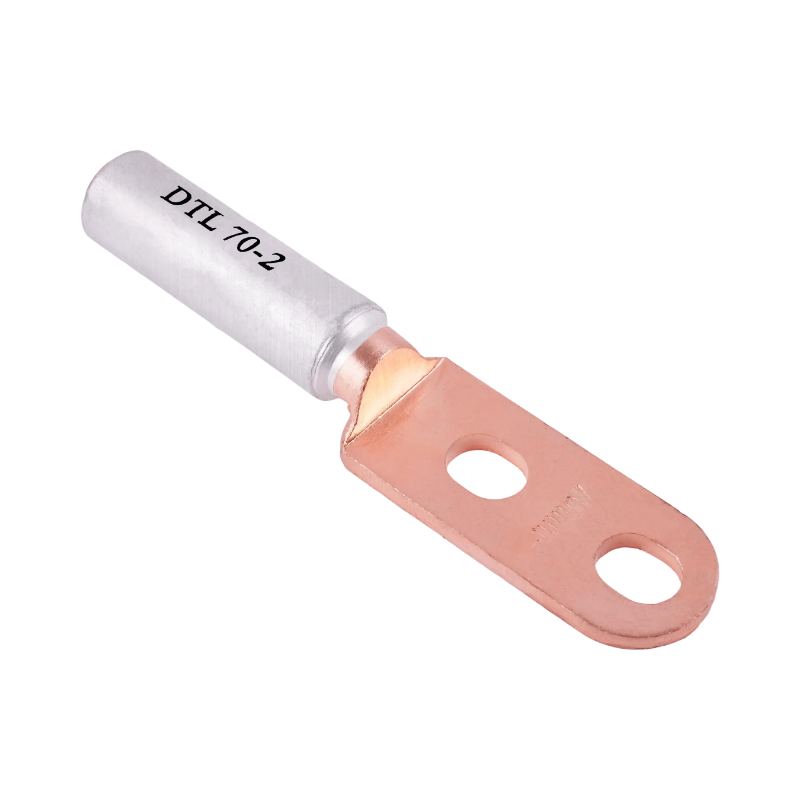

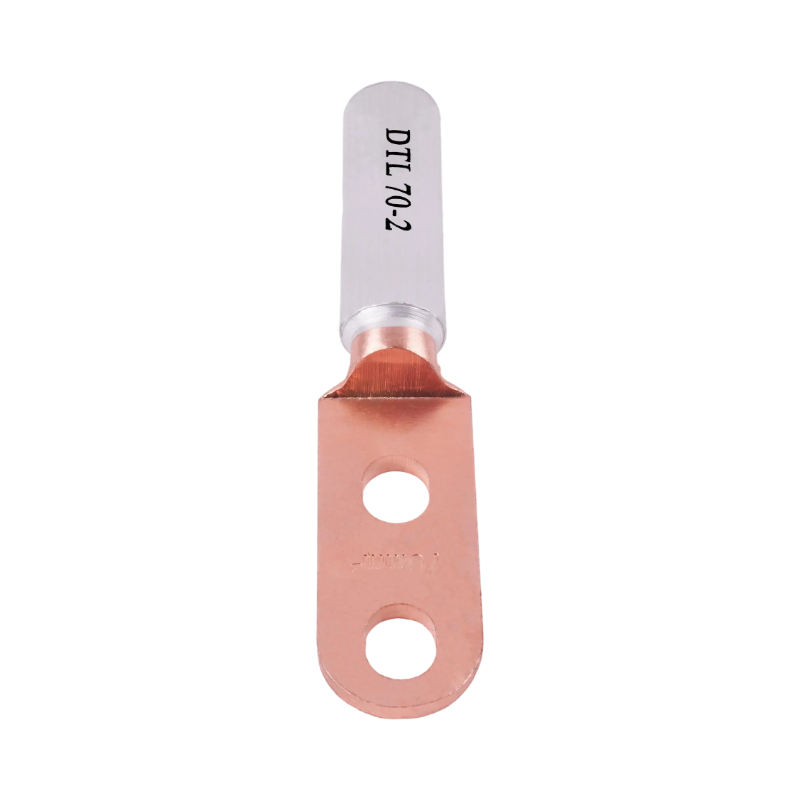

Der Doppelloch-Bimetallkabelschuh DTL-2 ist für den zuverlässigen Anschluss zwischen Aluminiumleitern und Kupferschienen konzipiert. Es ist aus 1070er Aluminium und T3-Kupfer gefertigt und durch ein stabiles Reibschweißverfahren verbunden. Diese Struktur gewährleistet eine langfristige Leitfähigkeit und minimiert das Risiko galvanischer Korrosion – ein Problem, das häufig auftritt, wenn Aluminiumkabel direkt an Kupfergeräte angeschlossen werden.

Zuverlässiger Übergang zwischen Aluminiumkabeln und Kupfergeräten

Viele Stromverteilungssysteme sind aufgrund ihres geringeren Gewichts und der geringeren Kosten immer noch auf Kabel mit Aluminiumkern angewiesen. Die meisten Schaltanlagenklemmen und Gerätepads basieren jedoch auf Kupfer. Der DTL-2-Kabelschuh löst dieses Missverhältnis mit einem mechanisch starken und elektrisch effizienten Kupfer-Aluminium-Übergang. Die Doppelloch-Kupferhandfläche bietet eine sichere Schraubverbindung und sorgt so für eine bessere mechanische Stabilität als Einloch-Laschen – insbesondere bei Installationen, bei denen Vibrationen oder Temperaturschwankungen zu erwarten sind.

Wichtige Produktvorteile

Hochreine Materialien

Der Aluminiumzylinder besteht aus 1070er Aluminium, das für seinen geringen spezifischen Widerstand und seine gute Duktilität beim Crimpen bekannt ist. Die Handfläche besteht aus elektrolytischem T3-Kupfer, was eine hervorragende Stromtragfähigkeit und dauerhafte mechanische Leistung gewährleistet.

Solide Kupfer-Aluminium-Verbindung

Durch den reibgeschweißten Übergang entsteht eine saubere, metallurgische Verbindung, die Zusatzmetalle vermeidet und den elektrischen Widerstand an der Verbindungsstelle verringert. Dieses Verfahren bietet eine gleichbleibende Qualität und eine hervorragende Lebensdauer.

Doppelloch-Design für sichere Befestigung

Die verlängerte Handfläche aus Kupfer verteilt den Druck gleichmäßig auf der Montagefläche. Zwei Schrauben sorgen für eine feste Befestigung an Kupferplatten oder Anschlusspads und verringern das Risiko einer Lockerung unter Last oder Vibration.

Korrosionsbeständige Struktur

Beide Materialien sind von Natur aus resistent gegen Oxidation. In Kombination mit der Präzisionsfertigung funktioniert der Kabelschuh zuverlässig im Freien und in Umgebungen mit großen Temperaturschwankungen und eignet sich daher für Solaranlagen, Umspannwerke und Industrieanlagen.

Einfache Installation

Die Innenfläche des Aluminiumrohrs ist glatt und ermöglicht so eine einfache Kabeleinführung. Es ist mit Standard-Crimpwerkzeugen kompatibel, die zum Sechskant- oder Vertiefungscrimpen verwendet werden.

Wo der DTL-2-Kabelschuh häufig verwendet wird

Die DTL-2-Serie ist weit verbreitet in:

• Stromverteilerschränke und Schaltanlagen

• Transformatoranschlüsse

• Installation von Photovoltaik-Wechselrichtern und Anschlusskästen

• Industrielle Steuerungsausrüstung

• Eisenbahnstromsysteme

• Windkraft- und Energiespeicherausrüstung

Jede Anwendung, die eine zuverlässige Verbindung von Aluminiumleiterkabeln mit Kupfergeräten erfordert, kann von diesem Kabelschuh profitieren.

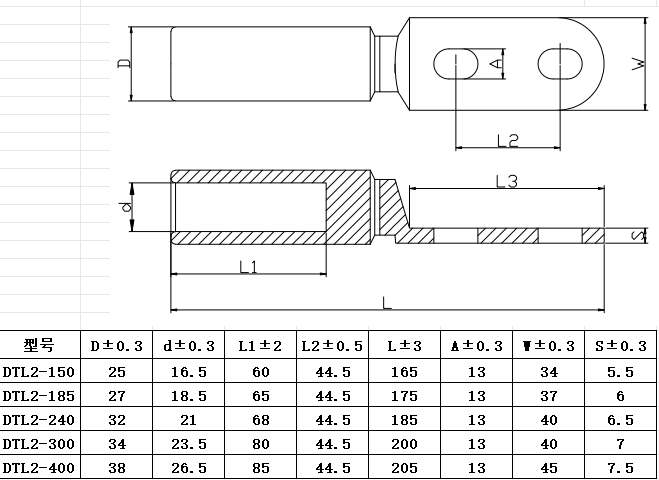

Produktabmessungen

Mithilfe dieser Daten können Installateure vor der Bestellung die Eignung des Kabels und die Montagekompatibilität bestätigen.

Strukturelle Details

• Aluminiumzylinder: einheitlicher Innendurchmesser für gleichmäßigen Crimpdruck

• Kupferhandfläche: Das verdickte Design verbessert die Wärmeableitung und die Kontaktfläche

• Übergangszone: Glatte Verjüngung reduziert die Stromkonzentration und verbessert die Leitfähigkeit

Qualitätskontrolle

Jeder Kabelschuh wird vor dem Versand einer mechanischen und elektrischen Prüfung unterzogen, einschließlich Zugtests, Widerstandsprüfungen und Inspektion der Kupfer-Aluminium-Schweißnaht. Dies gewährleistet eine gleichbleibende Leistung und stabile Verbindungsqualität nach der Installation.

Installationshinweise

1. Passen Sie das Kabelschuhmodell an den Kabelquerschnitt an.

2. Isolieren Sie das Kabel auf die erforderliche Länge ab und reinigen Sie die Oberfläche bei Bedarf.

3. Führen Sie den Leiter vollständig in die Hülse ein.

4. Verwenden Sie eine handelsübliche Crimpzange, um die Kompression abzuschließen.

5. Befestigen Sie die Kupferhandfläche mit zwei Schrauben und geeigneten Unterlegscheiben.

Das richtige Crimpen ist für eine langfristige Leistung von entscheidender Bedeutung.

Warum viele Ingenieure DTL-2-Doppellochösen bevorzugen

• Bessere Befestigungsstabilität

• Geringerer Kontaktwiderstand

• Stärkerer Schutz gegen Vibrationen

• Größere Kontaktfläche an Geräteanschlüssen

• Dauerhafte Kupfer-Aluminium-Verbindung

Für Installationen, bei denen Sicherheit und Zuverlässigkeit wichtig sind – wie Umspannwerke, Systeme für erneuerbare Energien und Hochstrom-Industrieanlagen – bietet die DTL-2-Konfiguration eine zuverlässige Lösung.

Anpassungsdienste

Abhängig von den Projektanforderungen können individuelle Modelle hergestellt werden, einschließlich geänderter Lochabstände, Dickenanpassungen, Logogravur oder spezieller Verpackung. Für die Auswahl geeigneter Kabelschuhtypen oder die Bestätigung von Installationsdetails steht Ihnen außerdem technischer Support zur Verfügung.
