DTL-2
Mingxu

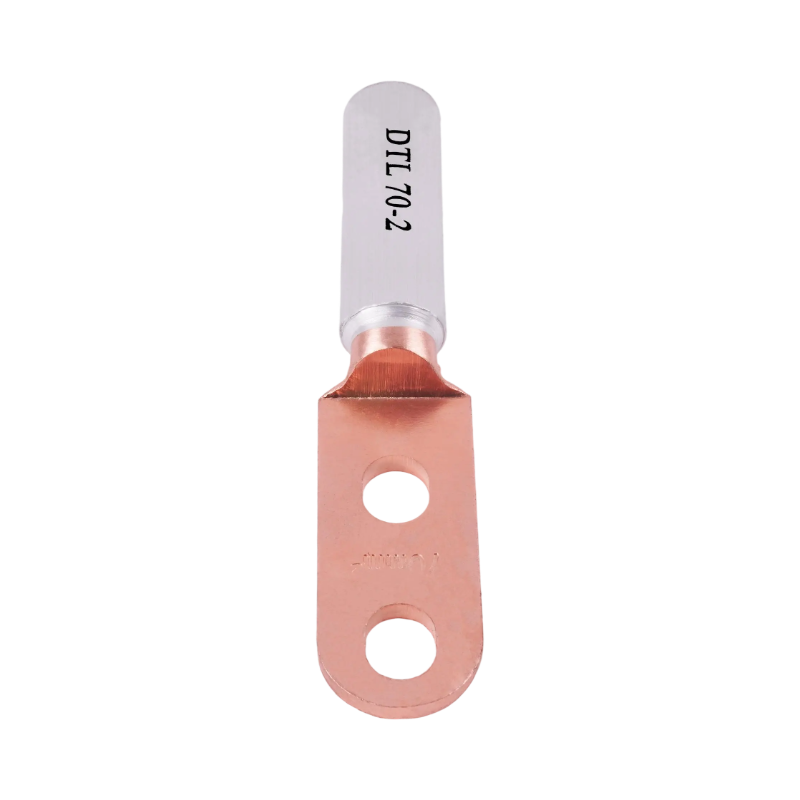

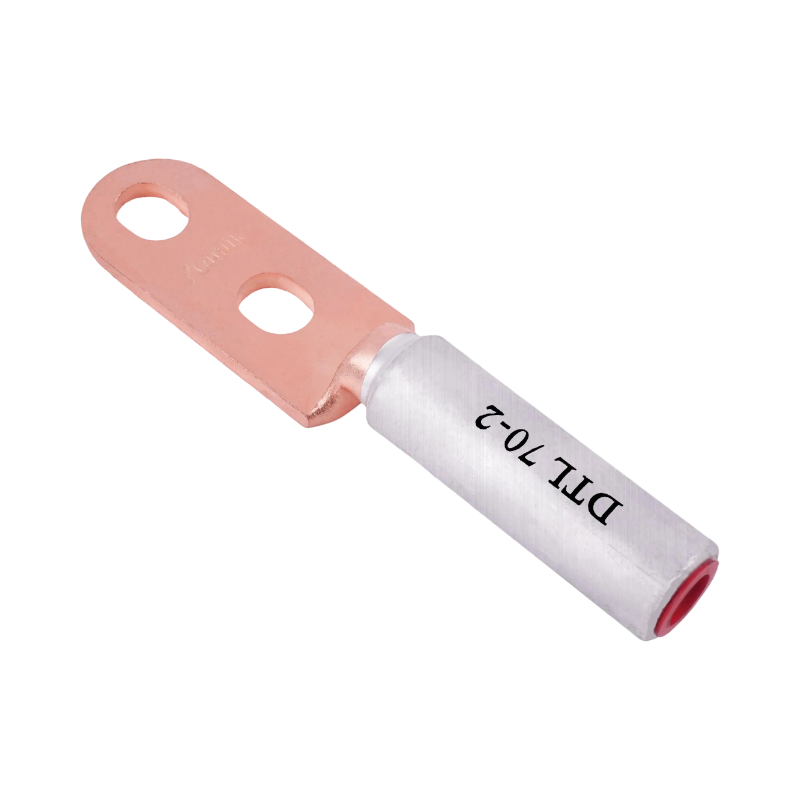

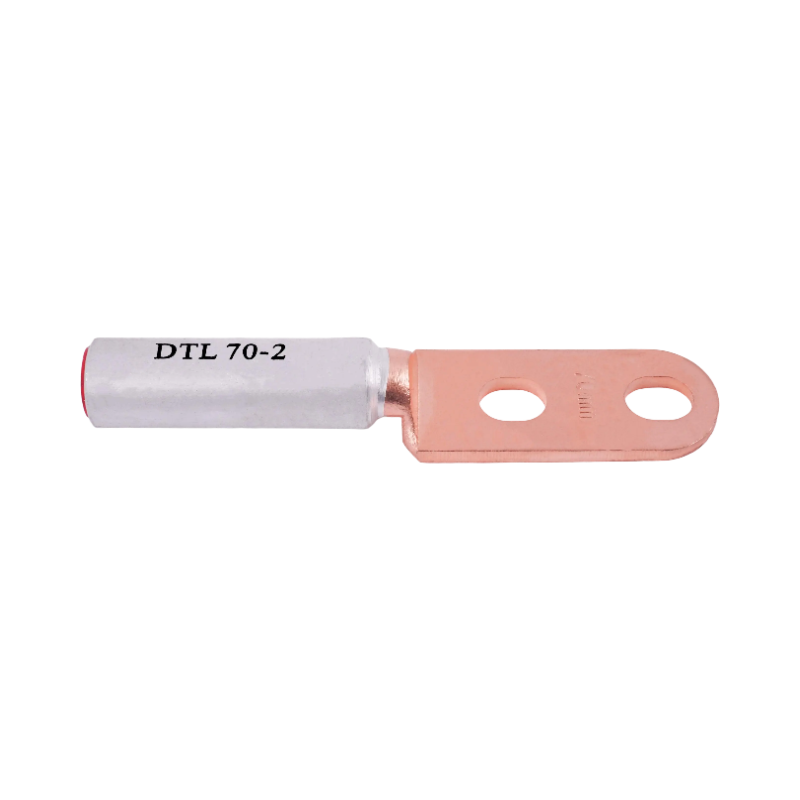

La cosse bimétallique à double trou DTL-2 est conçue pour une terminaison fiable entre les conducteurs en aluminium et les barres omnibus en cuivre. Il est fabriqué à partir d'aluminium 1070 et de cuivre T3 , assemblés par un processus de soudage par friction stable. Cette structure garantit une conductivité à long terme et minimise le risque de corrosion galvanique, un problème qui apparaît souvent lorsque des câbles en aluminium sont connectés directement à des équipements en cuivre.
De nombreux systèmes de distribution d'énergie reposent encore sur des câbles à âme d'aluminium en raison de leur poids plus léger et de leur moindre coût. Cependant, la plupart des bornes et des plots d'équipement des appareils de commutation sont à base de cuivre. La cosse DTL-2 résout ce décalage grâce à une transition cuivre-aluminium mécaniquement solide et électriquement efficace. La paume en cuivre à double trou offre une connexion boulonnée sécurisée, offrant une meilleure stabilité mécanique que les cosses à trou unique, en particulier dans les installations où des vibrations ou des cycles thermiques sont attendus.
Le corps en aluminium est en aluminium 1070, connu pour sa faible résistivité et sa bonne ductilité lors du sertissage. La paume utilise du cuivre électrolytique T3, garantissant une excellente capacité de transport de courant et des performances mécaniques durables.
La transition soudée par friction crée une connexion métallurgique propre qui évite les métaux d’apport et réduit la résistance électrique au niveau du joint. Cette méthode offre une qualité constante et une excellente durée de vie.
La paume en cuivre étendue répartit la pression uniformément sur la surface de montage. Deux boulons assurent une fixation ferme aux plaques de cuivre ou aux borniers, réduisant ainsi le risque de desserrage sous charge ou vibration.
Les deux matériaux résistent naturellement à l’oxydation. Combinée à une fabrication de précision, la cosse fonctionne de manière fiable en extérieur et dans des environnements présentant de grandes variations de température, ce qui la rend adaptée aux installations solaires, aux sous-stations et aux installations industrielles.
La surface intérieure du tube en aluminium est lisse, permettant une insertion simple des câbles. Il est compatible avec les outils de sertissage standards utilisés pour le sertissage hexagonal ou à empreinte.
La série DTL-2 est largement installée dans :
Armoires de distribution d'énergie et appareillage de commutation
Connexions du transformateur
Installations d'onduleurs photovoltaïques et de boîtiers de combinaison
Équipement de contrôle industriel
Systèmes électriques ferroviaires
Équipements éoliens et de stockage d’énergie
Toute application nécessitant une connexion fiable de câbles conducteurs en aluminium à des équipements en cuivre peut bénéficier de cette cosse.
Ces données aident les installateurs à confirmer l'adéquation des câbles et la compatibilité du montage avant de commander.
Corps en aluminium : diamètre intérieur uniforme pour une pression de sertissage uniforme
Paume en cuivre : la conception épaissie améliore la dissipation thermique et la zone de contact
Zone de transition : une conicité douce réduit la concentration de courant et améliore la conductivité
Chaque cosse est soumise à des tests mécaniques et électriques avant expédition, notamment des tests de traction, des contrôles de résistance et une inspection de la soudure cuivre-aluminium. Cela garantit des performances constantes et une qualité de connexion stable une fois installé.
Adaptez le modèle de cosse à la section du câble.
Dénudez le câble à la longueur requise et nettoyez la surface si nécessaire.
Insérez complètement le conducteur dans le canon.
Utilisez un outil de sertissage standard pour terminer la compression.
Fixez la paume en cuivre à l'aide de deux boulons et de rondelles appropriées.
Un sertissage correct est essentiel pour des performances à long terme.
Meilleure stabilité de fixation
Résistance de contact inférieure
Protection renforcée contre les vibrations
Zone de contact plus large sur les bornes de l'équipement
Liaison cuivre-aluminium durable
Pour les installations où la sécurité et la fiabilité sont importantes, comme les sous-stations, les systèmes d'énergie renouvelable et les équipements industriels à courant élevé, la configuration DTL-2 offre une solution fiable.
En fonction des exigences du projet, des modèles personnalisés peuvent être produits, y compris un espacement des trous modifié, des ajustements d'épaisseur, une gravure de logo ou un emballage spécial. Une assistance technique est également disponible pour sélectionner les types de cosses appropriés ou confirmer les détails d'installation.
