DTL-1
Mingxu

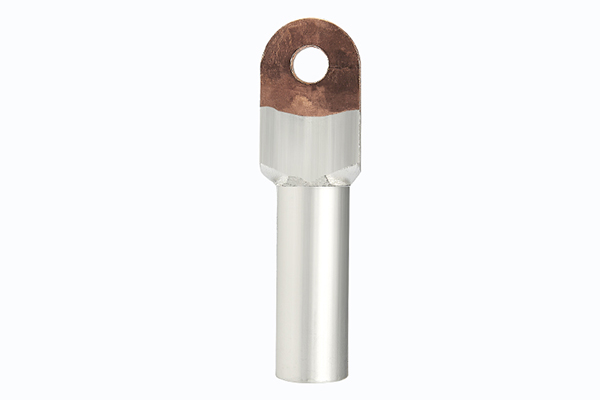

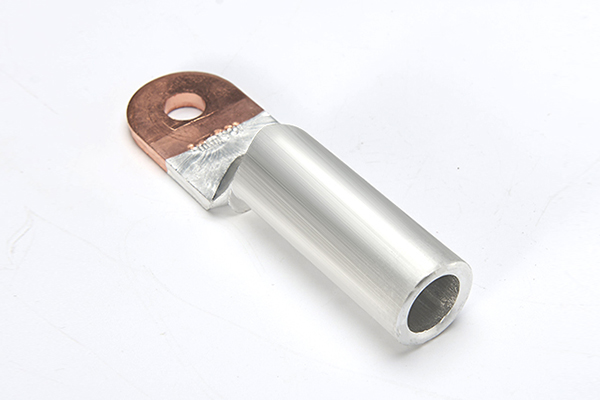

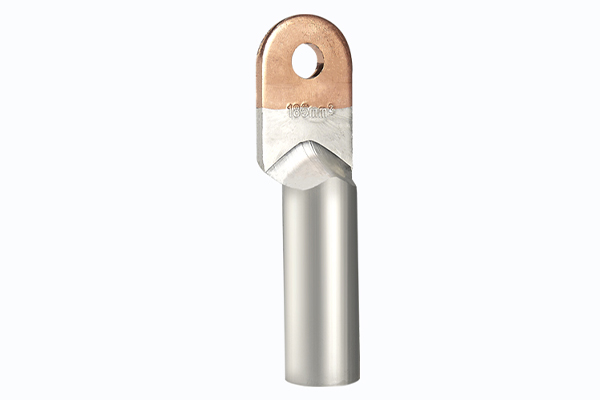

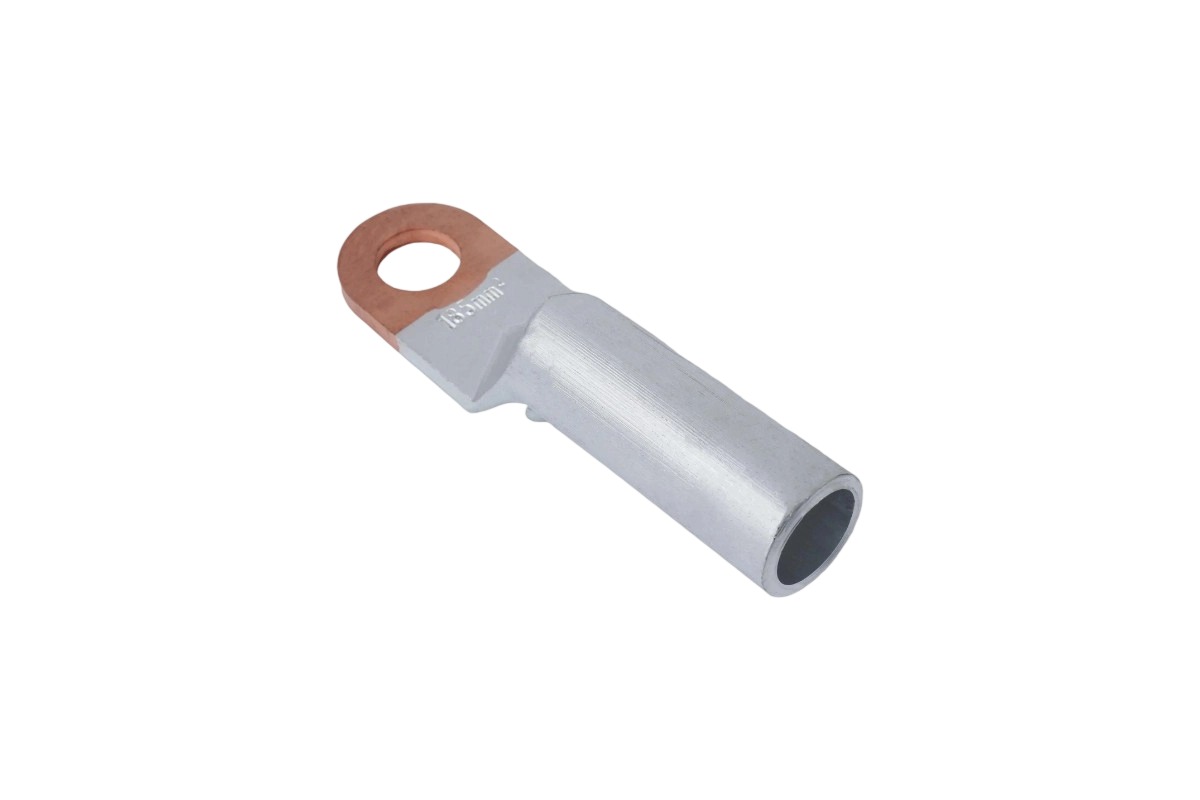

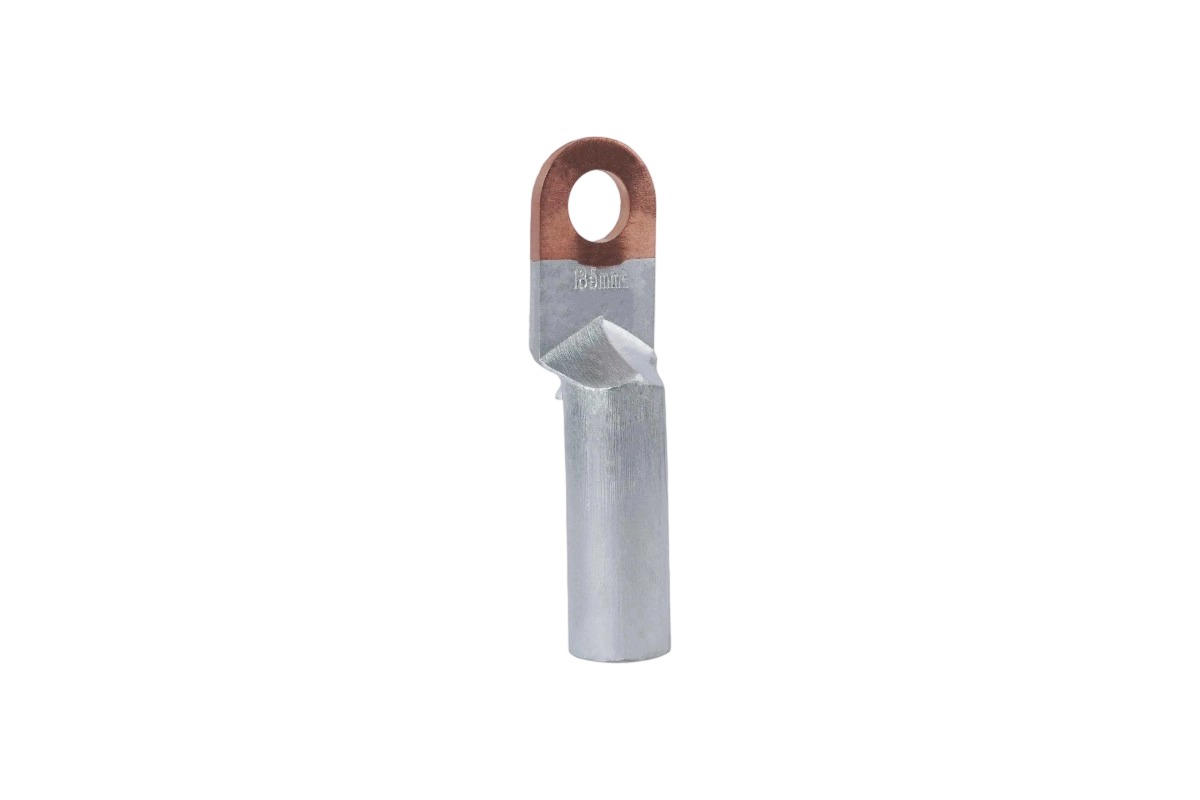

Ce connecteur conçu avec précision relève les défis de l'assemblage de métaux différents en incorporant une interface soudée par friction entre le cuivre de haute pureté et l'aluminium, éliminant ainsi la corrosion galvanique qui affecte les méthodes de connexion traditionnelles. Conforme aux normes CEI 61238-1:2003 , le DTL-1 garantit des performances électriques et une stabilité mécanique constantes dans diverses applications de terminaux, des panneaux de commande aux machines industrielles. Sa conception compacte le rend particulièrement adapté aux installations où les contraintes d'espace exigent des performances fiables dans des zones limitées.
Le DTL-1 est doté d'une paume en cuivre à 99,9 % de pas électrolytique résistant (ETP) pour une conductivité supérieure et d' un corps en aluminium de qualité électrique à 99,5 % (alliage 1060) pour la compatibilité avec les conducteurs en aluminium. Le processus de soudage par friction crée une liaison moléculaire entre les métaux avec une résistance de soudure supérieure à 200 MPa , garantissant ainsi que le joint surpasse le conducteur lui-même sous contrainte de traction.
Avec une résistance de contact inférieure à 10 µΩ , la cosse minimise la perte d'énergie et la génération de chaleur lors de la transmission du courant. Il accepte des sections de conducteurs à partir de 16 mm⊃2 ; à 240 mm⊃2 ; et fonctionne dans une plage de températures de -40 °C à 150 °C , adaptée aux environnements à température ambiante et élevée.
Des marquages clairs sur le corps en aluminium indiquent les emplacements de sertissage précis, garantissant un bon alignement de l'outil lors de l'installation. La conception du corps intègre une entrée chanfreinée pour faciliter l'insertion du conducteur sans endommager les brins, tandis que la paume en cuivre présente des tailles de trous de boulons standardisées (M6 à M24) pour une compatibilité avec les configurations de bornes courantes.
Dans les installations de fabrication, le DTL-1 connecte les câbles d'alimentation en aluminium aux barres omnibus en cuivre dans les centres de contrôle de moteurs (MCC), les automates programmables (PLC) et les variateurs de fréquence (VFD). Sa conception à paume étroite s'adapte facilement aux panneaux de commande encombrés avec un dégagement limité.
La cosse est largement utilisée dans les systèmes électriques commerciaux pour connecter des panneaux de distribution aux circuits de dérivation, aux luminaires et aux équipements CVC. Il fournit des terminaisons fiables dans les installations exposées et dissimulées, y compris les plénums de plafond et les salles d'équipement.
Les connexions d'onduleurs solaires et les systèmes de contrôle d'éoliennes utilisent le DTL-1 pour la transition entre les câbles de réseau en aluminium et les bornes en cuivre dans les boîtiers de combinaison et les équipements de conversion de puissance. Sa résistance à la corrosion garantit des performances à long terme dans les installations extérieures et sur les toits.
La construction bimétallique soudée par friction de la cosse crée une interface stable où les conducteurs en aluminium se connectent au corps en aluminium et les bornes en cuivre se connectent à la paume en cuivre, éliminant ainsi le contact direct entre des métaux différents. Cette configuration, combinée aux composés anti-oxydants présents dans le canon, empêche les réactions électrochimiques provoquant la corrosion.
Une installation correcte nécessite de dénuder les conducteurs à la longueur spécifiée, d'appliquer une pâte anti-oxydante sur les conducteurs en aluminium, d'insérer complètement le conducteur dans le fût et de le sertir avec un outil hydraulique adapté. Deux sertissages sont recommandés pour les conducteurs supérieurs à 50 mm², positionnés selon les marquages sur le fût.
Non, la cosse est conçue pour un sertissage unique. La réutilisation ou le re-sertissage peut compromettre l'intégrité électrique et mécanique de la connexion. Remplacez toujours la cosse lors de la déconnexion et de la reconnexion des conducteurs pour garantir des performances fiables.
Le DTL-1 est conforme aux normes CEI 61238-1:2003 (norme internationale pour les terminaisons de câbles) et UL 486A/B (normes des Underwriters Laboratories pour les connecteurs électriques). Ces certifications valident ses performances dans diverses conditions de charge, de température et environnementales.
| Numéro d'article. | φ±0,3 | D ± 0,2 | d ± 0,2 | L±2 | L1±2 | W ± 0,2 | S ± 0,2 | Paquet (pièces) |
Poids brut (kg) |
| DTL-1-10 | 8.5 | 10 | 5.2 | 65 | 30 | 16 | 2.2 | 1440 | 17.0 |
| DTL-1-16 | 8.5 | 11 | 6.1 | 70 | 31 | 16 | 2.2 | 1200 | 16.5 |
| DTL-1-25 | 8.5 | 12 | 7.1 | 75 | 35 | 18 | 2.8 | 960 | 17.5 |
| DTL-1-35 | 10.5 | 14 | 8.5 | 85 | 38 | 20.5 | 3.0 | 720 | 16.0 |
| DTL-1-50 | 10.5 | 16 | 9.8 | 90 | 42 | 23 | 3.4 | 540 | 21.0 |
| DTL-1-70 | 12.5 | 18 | 11.5 | 102 | 47 | 26 | 3.6 | 360 | 18.0 |
| DTL-1-95 | 12.5 | 21 | 13.5 | 112 | 51 | 28 | 4.2 | 240 | 16.5 |
| DTL-1-120 | 14.5 | 23 | 15.0 | 120 | 53 | 30 | 4.8 | 180 | 16.5 |
| DTL-1-150 | 14.5 | 25 | 17.0 | 126 | 56 | 34 | 5.3 | 180 | 20.5 |
| DTL-1-185 | 16.5 | 27 | 18.6 | 133 | 58 | 37 | 5.8 | 120 | 17.5 |
| DTL-1-240 | 16.5 | 30 | 21.5 | 140 | 60 | 40 | 6.0 | 96 | 21.0 |
| DTL-1-300 | 18.0 | 34 | 23.5 | 165 | 66 | 45 | 7.0 | 72 | 18.0 |
| DTL-1-400 | 21.0 | 38 | 26.5 | 178 | 76 | 50 | 54 | 19.0 | |
| DTL-1-500 | 21.0 | 45 | 29.5 | 200 | 85 | 55 | 48 | 20.0 | |
| DTL-1-630 | 50 | 32.5 | 225 | 85 | 60 | 48 | 21.0 | ||
| DTL-1-800 | 60 | 37.0 | 270 | 90 | 100 | 36 | 22.0 |
