DTL-1
Mingxu

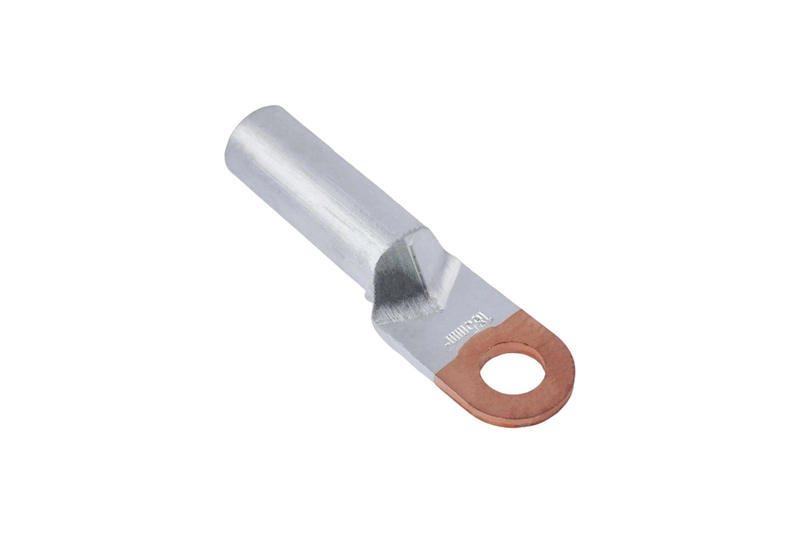

Este conector diseñado con precisión aborda los desafíos de la unión de metales diferentes al incorporar una interfaz soldada por fricción entre cobre y aluminio de alta pureza, eliminando la corrosión galvánica que afecta a los métodos de conexión tradicionales. Cumpliendo con los estándares IEC 61238-1:2003 , el DTL-1 garantiza un rendimiento eléctrico constante y estabilidad mecánica en diversas aplicaciones de terminales, desde paneles de control hasta maquinaria industrial. Su diseño compacto lo hace particularmente adecuado para instalaciones donde las limitaciones de espacio exigen un rendimiento confiable en áreas limitadas.
El DTL-1 cuenta con una palma de cobre electrolítico de paso resistente (ETP) al 99,9 % para una conductividad superior y un cilindro de aluminio de grado eléctrico al 99,5 % (aleación 1060) para compatibilidad con conductores de aluminio. El proceso de soldadura por fricción crea una unión molecular entre metales con una resistencia de soldadura superior a 200 MPa , lo que garantiza que la unión supere al propio conductor bajo tensión de tracción.
Con una resistencia de contacto inferior a 10 µΩ , el terminal minimiza la pérdida de energía y la generación de calor durante la transmisión de corriente. Admite secciones de conductores desde 16 mm² a 240 mm² y funciona dentro de un rango de temperatura de -40 °C a 150 °C , adecuado tanto para entornos de temperatura ambiente como elevada.
Las marcas claras en el cilindro de aluminio indican ubicaciones precisas de engarzado, lo que garantiza la alineación adecuada de la herramienta durante la instalación. El diseño del cilindro incorpora una entrada biselada para facilitar la inserción del conductor sin dañar los hilos, mientras que la palma de cobre presenta tamaños de orificios para pernos estandarizados (M6 a M24) para compatibilidad con configuraciones de terminales comunes.
En las instalaciones de fabricación, el DTL-1 conecta cables de alimentación de aluminio a barras colectoras de cobre en centros de control de motores (MCC), controladores lógicos programables (PLC) y variadores de frecuencia (VFD). Su diseño de palma estrecha cabe fácilmente en paneles de control abarrotados con espacio limitado.
El terminal se usa ampliamente en sistemas eléctricos comerciales para conectar paneles de distribución a circuitos derivados, accesorios de iluminación y equipos HVAC. Proporciona terminaciones confiables en instalaciones expuestas y ocultas, incluidas cámaras de techo y salas de equipos.
Las conexiones de inversores solares y los sistemas de control de turbinas eólicas utilizan el DTL-1 para la transición entre cables de matriz de aluminio y terminales de cobre en cajas combinadoras y equipos de conversión de energía. Su resistencia a la corrosión garantiza un rendimiento a largo plazo en instalaciones exteriores y en tejados.
La construcción bimetálica soldada por fricción de la orejeta crea una interfaz estable donde los conductores de aluminio se conectan al cilindro de aluminio y los terminales de cobre se conectan a la palma de cobre, eliminando el contacto directo entre metales diferentes. Esta configuración, combinada con compuestos antioxidantes en el cañón, previene reacciones electroquímicas que causan corrosión.
La instalación adecuada requiere pelar los conductores a la longitud especificada, aplicar pasta antioxidante a los conductores de aluminio, insertar el conductor completamente en el cilindro y engarzar con una herramienta hidráulica compatible. Para conductores mayores de 50 mm² se recomiendan dos engarces, colocados según las marcas en el cilindro.
No, la terminal está diseñada para engarzarse una sola vez. Reutilizar o volver a engarzar puede comprometer la integridad eléctrica y mecánica de la conexión. Reemplace siempre la terminal al desconectar y volver a conectar conductores para garantizar un rendimiento confiable.
El DTL-1 cumple con IEC 61238-1:2003 (estándar internacional para terminaciones de cables) y UL 486A/B (estándares de Underwriters Laboratories para conectores eléctricos). Estas certificaciones validan su desempeño bajo diversas condiciones de carga, temperatura y ambientales.
| Artículo No. | φ±0,3 | D±0,2 | d±0,2 | L±2 | L1±2 | W±0,2 | S±0,2 | Paquete (piezas) |
Peso bruto (kg) |
| DTL-1-10 | 8.5 | 10 | 5.2 | 65 | 30 | 16 | 2.2 | 1440 | 17.0 |
| DTL-1-16 | 8.5 | 11 | 6.1 | 70 | 31 | 16 | 2.2 | 1200 | 16.5 |
| DTL-1-25 | 8.5 | 12 | 7.1 | 75 | 35 | 18 | 2.8 | 960 | 17.5 |
| DTL-1-35 | 10.5 | 14 | 8.5 | 85 | 38 | 20.5 | 3.0 | 720 | 16.0 |
| DTL-1-50 | 10.5 | 16 | 9.8 | 90 | 42 | 23 | 3.4 | 540 | 21.0 |
| DTL-1-70 | 12.5 | 18 | 11.5 | 102 | 47 | 26 | 3.6 | 360 | 18.0 |
| DTL-1-95 | 12.5 | 21 | 13.5 | 112 | 51 | 28 | 4.2 | 240 | 16.5 |
| DTL-1-120 | 14.5 | 23 | 15.0 | 120 | 53 | 30 | 4.8 | 180 | 16.5 |
| DTL-1-150 | 14.5 | 25 | 17.0 | 126 | 56 | 34 | 5.3 | 180 | 20.5 |
| DTL-1-185 | 16.5 | 27 | 18.6 | 133 | 58 | 37 | 5.8 | 120 | 17.5 |
| DTL-1-240 | 16.5 | 30 | 21.5 | 140 | 60 | 40 | 6.0 | 96 | 21.0 |
| DTL-1-300 | 18.0 | 34 | 23.5 | 165 | 66 | 45 | 7.0 | 72 | 18.0 |
| DTL-1-400 | 21.0 | 38 | 26.5 | 178 | 76 | 50 | 54 | 19.0 | |
| DTL-1-500 | 21.0 | 45 | 29.5 | 200 | 85 | 55 | 48 | 20.0 | |
| DTL-1-630 | 50 | 32.5 | 225 | 85 | 60 | 48 | 21.0 | ||
| DTL-1-800 | 60 | 37.0 | 270 | 90 | 100 | 36 | 22.0 |
