CAROLINA DEL SUR
Mingxu
| Artículo No. | φ±0,5 | D±0,5 | d±0,5 | L±2 | L1±2 | S±0,2 | Ancho±1,5 | Paquete (piezas) |
Peso bruto (kg) |
| SC(JGK)-6 | φ6.5 | 6.0 | 4.8 | 24.5 | 8.5 | 1.2 | 9.0 | 9000 | 18.5 |
| SC(JGK)-6 | φ8.5 | 6.0 | 4.8 | 24.5 | 8.5 | 0.8 | 11.8 | 9000 | 19.0 |
| SC(JGK)-10 | φ6.5 | 6.6 | 5.2 | 27.0 | 9.0 | 1.2 | 9.7 | 9000 | 21.0 |
| SC(JGK)-10 | φ8.5 | 6.6 | 5.2 | 27.0 | 9.0 | 0.9 | 11.6 | 9000 | 22.0 |
| SC(JGK)-16 | φ6,5, φ8,5 | 8.0 | 6.1 | 31.0 | 11.0 | 1.9 | 11.6 | 4800 | 23.0 |
| SC(JGK)-16 | φ10,5 | 8.0 | 6.1 | 31.0 | 11.0 | 1.5 | 14.0 | 4800 | 23.5 |
| SC(JGK)-25 | φ6,5, φ8,5, φ10,5 | 9.0 | 6.8 | 33.0 | 13.0 | 2.0 | 13.0 | 3600 | 24.0 |
| SC(JGK)-35 | φ6,5, φ8,5, φ10,5 | 10.5 | 8.5 | 38.0 | 14.0 | 2.0 | 15.5 | 2400 | 23.0 |
| SC(JGK)-35 | φ12,5 | 11.0 | 8.8 | 38.0 | 14.0 | 2.0 | 16.5 | 2400 | 23.5 |
| SC(JGK)-50 | φ8,5, φ10,5, φ12,5 | 12.5 | 10.1 | 45.0 | 17.0 | 2.4 | 18.3 | 1200 | 20.0 |
| SC(JGK)-70 | φ8,5, φ10,5, φ12,5 | 14.5 | 12.0 | 49.0 | 18.0 | 2.6 | 21.4 | 600 | 14.0 |
| SC(JGK)-95 | φ8,5, φ10,5, φ12,5, φ14,5 | 17.0 | 13.8 | 56.0 | 20.5 | 3.0 | 25.0 | 600 | 22.0 |
| SC(JGK)-120 | φ10,5, φ12,5 | 19.0 | 15.5 | 61.0 | 24.0 | 3.5 | 28.0 | 300 | 17.0 |
| SC(JGK)-150 | φ10,5, φ12,5, φ14,5, Φ16,5 | 21.0 | 16.8 | 68.0 | 26.0 | 4.0 | 31.0 | 300 | 21.5 |
| SC(JGK)-185 | φ12,5, φ14,5, Φ16,5 | 24.0 | 18.9 | 76.0 | 28.0 | 5.0 | 34.7 | 240 | 26.0 |
| SC(JGK)-240 | φ12,5, φ14,5, φ16,5 | 26.9 | 21.5 | 89.0 | 33.0 | 5.5 | 39.0 | 180 | 29.0 |
| SC(JGK)-300 | φ16,5 | 30.0 | 23.9 | 98.0 | 38.0 | 6.0 | 43.3 | 120 | 26.5 |
| SC(JGK)-400 | φ16,5 | 31.9 | 25.7 | 110 | 41.0 | 6.0 | 47.0 | 96 | 30.0 |
| SC(JGK)-500 | φ20,5 | 38.0 | 30.0 | 116 | 42.0 | 8.0 | 55.0 | 72 | 32.0 |
| SC(JGK)-630 | φ20,5 | 45.0 | 36.3 | 135 | 53.5 | 8.6 | 65.0 | 36 | 25.0 |

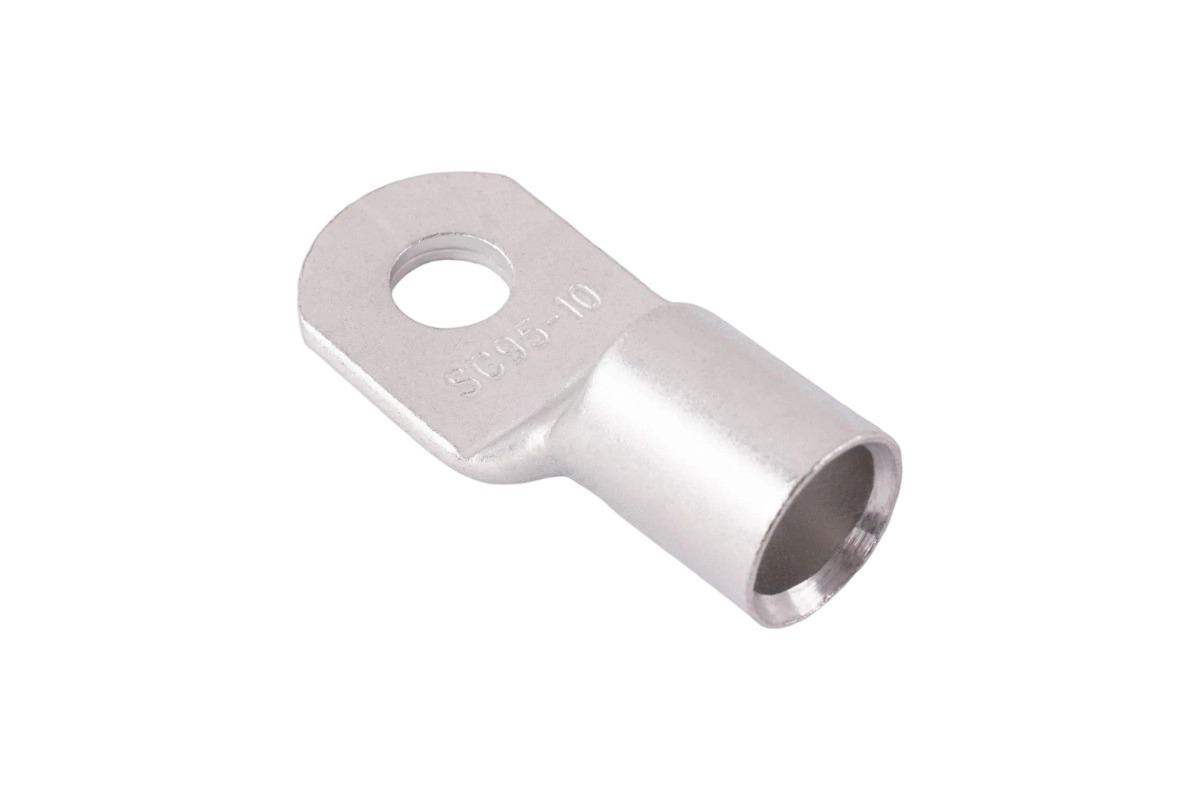

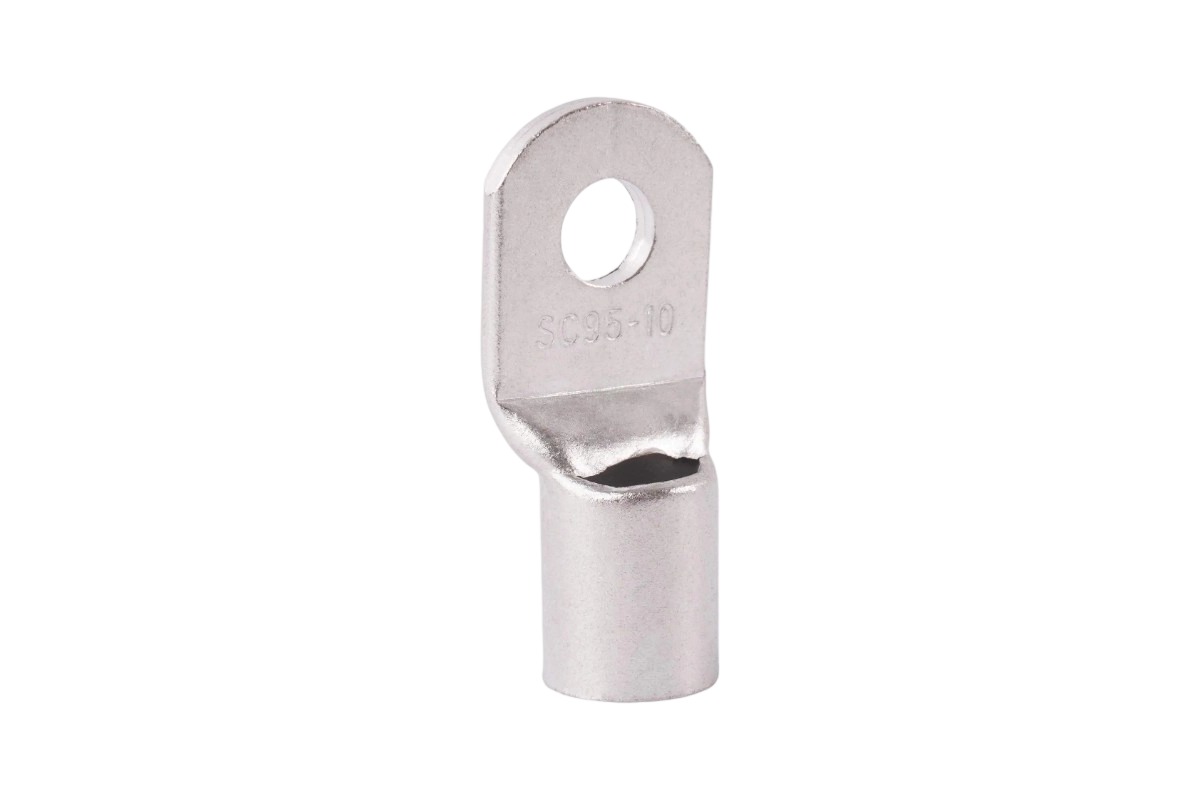

Mecanizado con precisión a partir de cobre de alta pureza, este terminal de engarce garantiza terminaciones de baja resistencia para conductores de cobre en aplicaciones de voltaje medio a alto, donde la minimización de la pérdida de energía y la estabilidad de la conexión son fundamentales. Cumple con los estándares IEC 61238-1 y cumple con rigurosos requisitos de seguridad y rendimiento para subestaciones de servicios públicos, sistemas de energía industrial y redes eléctricas de instalaciones críticas. Su construcción robusta admite un funcionamiento continuo bajo cargas eléctricas pesadas y condiciones ambientales adversas.
Fabricado con un 99,9 % de cobre electrolítico de paso duro (ETP) , el terminal de engarce logra una conductividad eléctrica excepcional de ≥97 % IACS , lo que garantiza una pérdida de energía mínima en los puntos de conexión. La alta ductilidad del material de cobre permite una deformación uniforme durante el engarzado, creando un sello hermético al gas entre el conductor y la terminal que previene la oxidación y la corrosión dentro de la interfaz de conexión.
El terminal admite secciones de conductor a partir de 16 mm² a 300 mm² y admite clasificaciones de corriente de hasta 600 A para el tamaño más grande en condiciones de temperatura ambiente (30 °C). Mantiene un rendimiento estable en un rango de temperaturas extremas de -50 °C a 150 °C , lo que lo hace adecuado tanto para salas de equipos interiores como para instalaciones exteriores. La conexión engarzada logra una resistencia a la tracción superior a 180 MPa , lo que garantiza la retención del conductor incluso bajo tensión mecánica o ciclos térmicos.
Con un acabado superficial de cobre estañado (de 5 a 10 µm de espesor), la terminal proporciona una resistencia a la corrosión superior en comparación con el cobre desnudo, particularmente en entornos industriales o de alta humedad. El cilindro conductor incorpora estrías longitudinales que mejoran el agarre mecánico y el contacto eléctrico cuando se engarzan. Los orificios para terminales mecanizados con precisión con dimensiones estandarizadas (M6 a M20) garantizan la compatibilidad con terminales de equipos y barras colectoras comunes, lo que facilita una instalación versátil.
En las subestaciones eléctricas, el terminal de engarzado de cobre termina conductores de cobre de alta corriente en sistemas de barras colectoras, casquillos de transformadores, disyuntores e interruptores de desconexión. Su alta capacidad de corriente y baja resistencia lo hacen ideal para aplicaciones de transmisión de energía a granel de hasta 33 kV..
Las acerías, plantas químicas y operaciones mineras utilizan estos terminales para conectar cables de alimentación a motores grandes, aparamenta y paneles de distribución. Su construcción robusta resiste las altas vibraciones, las fluctuaciones de temperatura y los contaminantes industriales comunes en entornos de fabricación pesados.
Los centros de datos, hospitales y sistemas de energía de emergencia dependen de estos terminales de cobre para sus conexiones de alta confiabilidad en sistemas de generadores de respaldo, instalaciones de UPS (fuente de alimentación ininterrumpida) y vías críticas de distribución de energía. Su baja resistencia garantiza una caída de voltaje mínima en circuitos eléctricos de misión crítica.
El cobre ETP (C11000) ofrece la conductividad eléctrica más alta entre las aleaciones de cobre disponibles comercialmente, lo que lo hace ideal para aplicaciones de energía donde minimizar la pérdida de energía es esencial. Si bien otras aleaciones de cobre pueden proporcionar una mayor resistencia mecánica, normalmente sacrifican la conductividad, lo que convierte al cobre ETP en la opción preferida para conexiones de alta corriente.
La instalación adecuada requiere el uso de troqueles de engarce hexagonales adaptados al tamaño del conductor, aplicando suficiente fuerza para lograr una compresión del 85-90% de los hilos del conductor. Consulte la hoja de datos del fabricante para conocer las dimensiones de engarzado y los requisitos de herramientas específicos, ya que un engarzado inadecuado puede provocar una mayor resistencia o fallas mecánicas.
El estañado proporciona una barrera contra la oxidación y la corrosión, extendiendo la vida útil de la conexión en entornos hostiles. También facilita la soldadura si es necesario para mayor seguridad de la conexión y reduce la resistencia de contacto al proporcionar una interfaz uniforme y de bajo óxido entre las superficies de contacto.
Sí, el acabado de cobre estañado y su construcción robusta los hacen adecuados para uso en exteriores. Para instalaciones expuestas en áreas costeras o altamente contaminadas, se recomiendan medidas de protección adicionales, como tubos termorretráctiles con revestimiento adhesivo, para mejorar aún más la resistencia a la corrosión.
