DTL-4
Mingxu
Este innovador conector combina la alta conductividad del cobre con la rentabilidad del aluminio, eliminando los riesgos de corrosión galvánica en uniones metálicas diferentes. Cumple con los estándares EN 50483-4 y NFC 33-021 , el DTL-4 garantiza una transmisión de energía confiable en redes de BT que operan hasta 1 kV. Su diseño preaislado integra características avanzadas de impermeabilización, lo que lo hace adecuado para instalaciones tanto en interiores como en exteriores en diversas condiciones ambientales.
La terminal cuenta con una palma de cobre puro al 99,9 % para un contacto óptimo con terminales de cobre y una funda de aluminio puro al 99,6 % para un engarzado seguro de conductores de aluminio. La unión metalúrgica entre el cobre y el aluminio se logra mediante soldadura por fricción de precisión, lo que da como resultado una resistencia de contacto inferior a 10 µΩ , superando con creces los estándares de la industria para la transmisión de corriente de baja pérdida.
Un tubo aislante termoplástico resistente a los rayos UV cubre los componentes conductores y proporciona una rigidez dieléctrica de 6 kV durante 1 minuto bajo el agua, según lo verificado mediante pruebas de estanqueidad. Los anillos elastoméricos codificados por colores (azul, naranja, rojo, amarillo, blanco, gris, rosa, violeta) permiten una rápida identificación de secciones transversales de conductores compatibles que van desde 10 mm² a 150 mm².
La grasa antioxidante precargada en la funda de aluminio rompe las capas de óxido en las superficies del conductor mientras crea un sello permanente contra el ingreso de humedad. La palma de cobre presenta un acabado estañado (de 5 a 10 µm de espesor) para resistir el deslustre y garantizar una conductividad a largo plazo.
El DTL-4 se utiliza ampliamente para conectar cables LV-ABC a transformadores de distribución, aparamenta y cajas de medidores en áreas residenciales, comerciales e industriales. Su sistema de aislamiento lo hace ideal para instalaciones donde la exposición a la lluvia, la humedad o los contaminantes del aire es común.
En sistemas solares fotovoltaicos y pequeñas turbinas eólicas, este terminal bimetálico aislado facilita conexiones confiables entre cables de matriz de aluminio y barras colectoras de cobre en cajas de combinación e inversores. Funciona eficientemente dentro de un rango de temperatura de -40°C a 90°C , adecuado para condiciones climáticas extremas.
Los sistemas de distribución de energía temporal en sitios de construcción utilizan el DTL-4 para conectar generadores portátiles y paneles de distribución. Su robusto aislamiento y resistencia mecánica resisten los rigores de los entornos de construcción, incluidas las vibraciones y los impactos físicos.
La orejeta está diseñada para usarse con herramientas de engarce hidráulicas estándar equipadas con matrices que coinciden con el tamaño del conductor. Consulte las especificaciones del fabricante para conocer las dimensiones de la matriz correspondientes a cada variante codificada por colores para garantizar una compresión y un rendimiento eléctrico adecuados.
Si bien la funda de aluminio está optimizada para conductores de aluminio, el DTL-4 se puede utilizar con conductores de cobre de tamaño compatible cuando se engarzan correctamente. Sin embargo, para conexiones de cobre a cobre, se recomienda un terminal de cobre puro para un rendimiento y rentabilidad óptimos.
Cuando se instala correctamente y se opera dentro de los parámetros nominales, la orejeta brinda una vida útil de más de 25 años . Los materiales aislantes y los compuestos antioxidantes están formulados para resistir el envejecimiento, mientras que la unión soldada por fricción mantiene la integridad a través de ciclos térmicos y vibraciones.
Sí, el terminal cumple con la norma EN 50483-4 (norma europea para accesorios de cables) y NFC 33-021 (norma francesa para conexiones eléctricas), lo que garantiza que cumple estrictos criterios de seguridad y rendimiento. También cumple con RoHS y no contiene sustancias peligrosas restringidas.

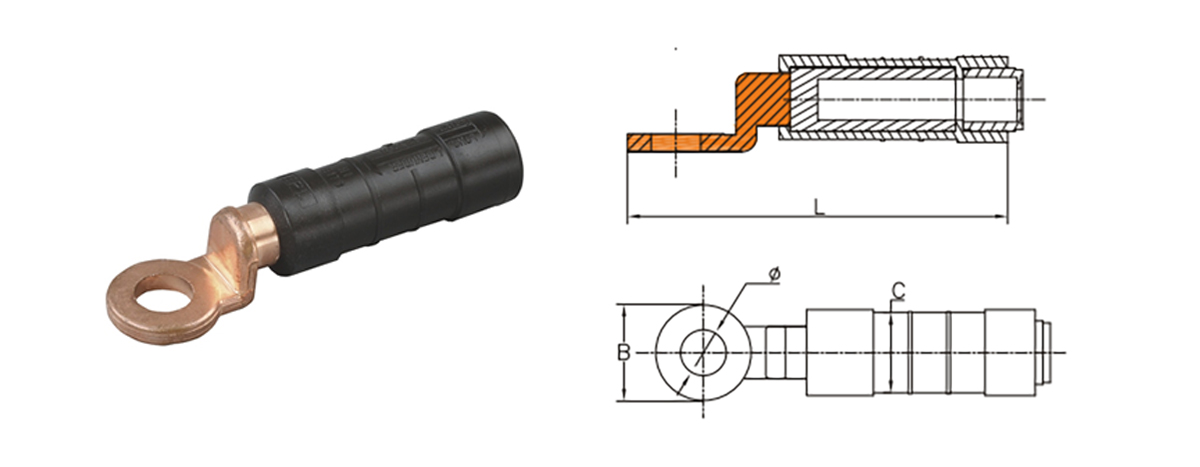

| Artículo No. | Φ | do | B | l | Código de colores | Paquete (piezas) |
Peso bruto (kg) |
| DTL-416-10 | 10.5 | 16 | 20 | 75 | Azul | 200 | 8 |
| DTL-425-12 | 13 | 16 | 24 | 100 | Naranja | 200 | 16 |
| DTL-435-12 | 13 | 20 | 24 | 100 | Rojo | 200 | 15.5 |
| DTL-450-12 | 13 | 20 | 24 | 100 | Amarillo | 200 | 15.5 |
| DTL-454.6-12 | 13 | 20 | 24 | 100 | Negro | 200 | 14 |
| DTL-470-12 | 13 | 20 | 24 | 100 | Blanco | 200 | 14.5 |
| DTL-495-12 | 13 | 20 | 24 | 100 | Gris | 200 | 14 |
| DTL-4120-12 | 13 | 25/28 | 30 | 118 | Rosa | 200 | 15 |
| DTL-4150-12 | 13 | 25/28 | 30 | 118 | Violeta | 200 | 15 |
