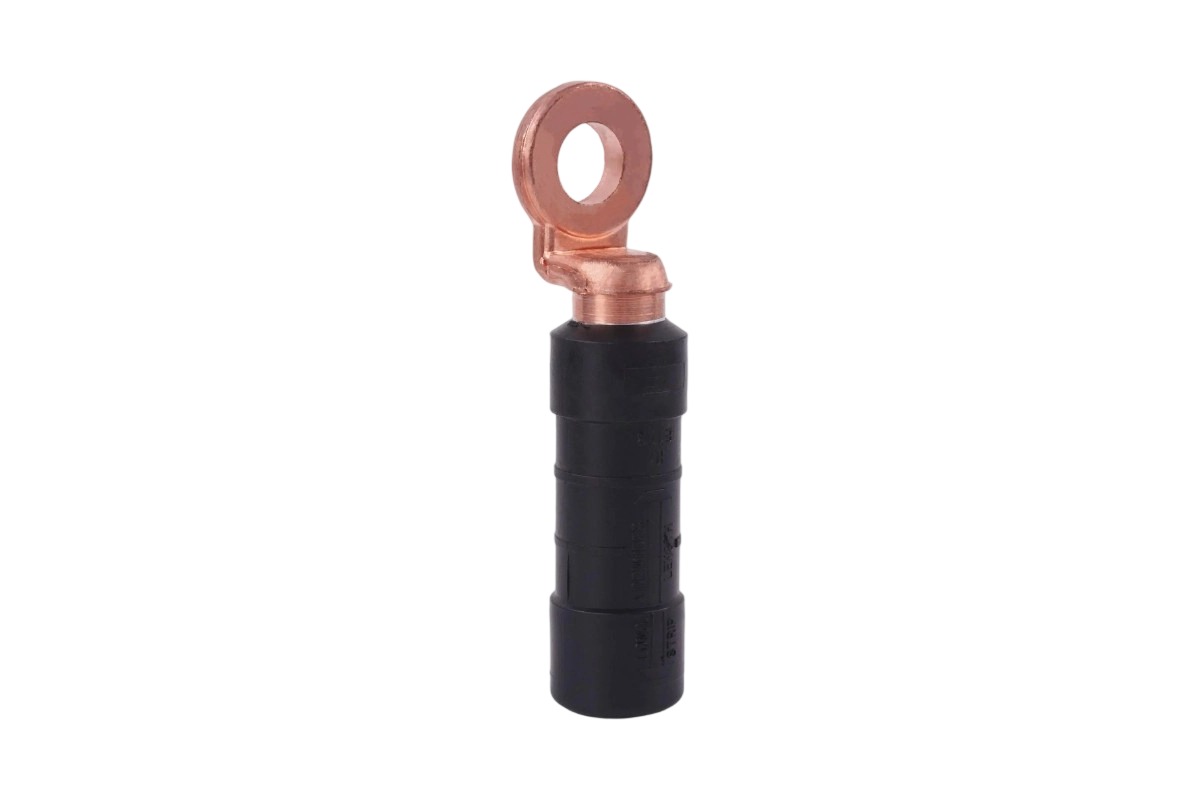

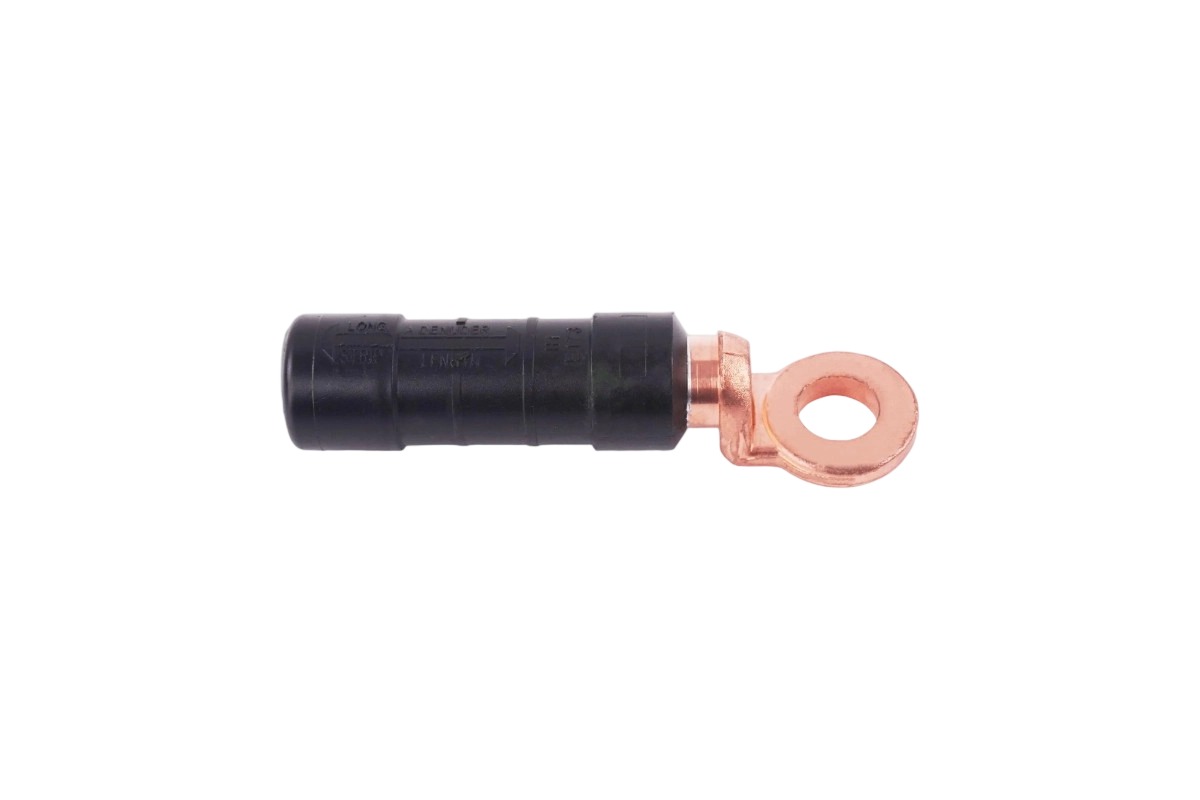

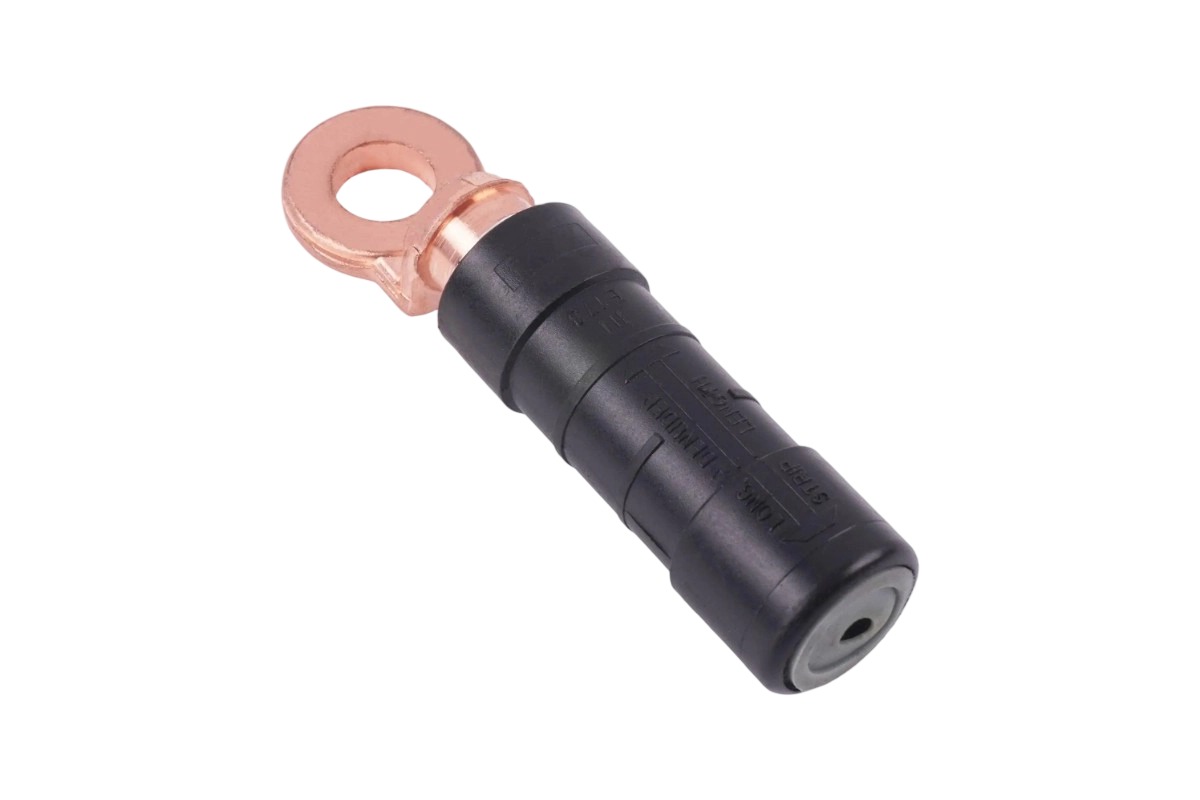

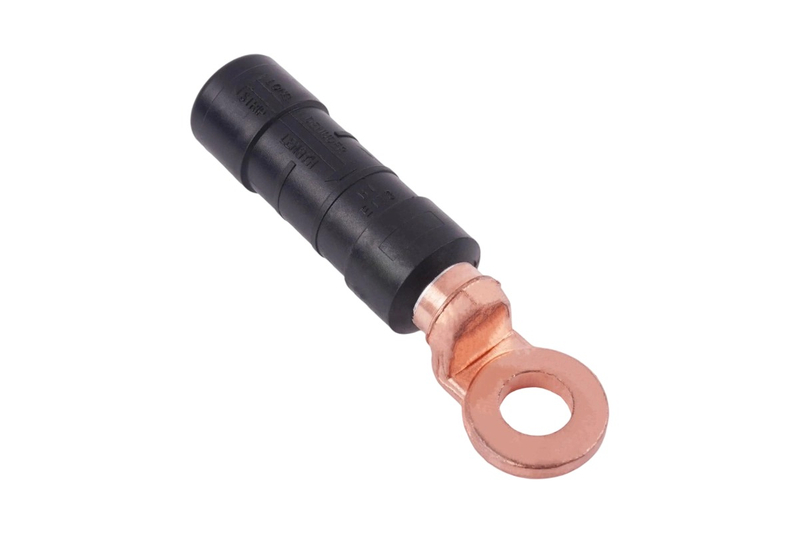

DTL-4 Isolierter Bimetall-Kabelschuh für LV

Produktübersicht

Dieser innovative Steckverbinder kombiniert die hohe Leitfähigkeit von Kupfer mit der Kosteneffizienz von Aluminium und eliminiert so das Risiko galvanischer Korrosion bei Verbindungen aus unterschiedlichen Metallen. Der DTL-4 entspricht den Normen EN 50483-4 und NFC 33-021 und gewährleistet eine zuverlässige Stromübertragung in Niederspannungsnetzen mit bis zu 1 kV. Sein vorisoliertes Design integriert fortschrittliche Abdichtungsfunktionen und eignet sich daher sowohl für Innen- als auch für Außeninstallationen unter unterschiedlichen Umgebungsbedingungen.

Produktmerkmale

Bimetallische Konstruktion

Der Kabelschuh verfügt über eine Handfläche aus 99,9 % reinem Kupfer für optimalen Kontakt mit Kupferanschlüssen und eine Hülse aus 99,6 % reinem Aluminium für sicheres Crimpen an Aluminiumleiter. Die metallurgische Verbindung zwischen Kupfer und Aluminium wird durch Präzisionsreibschweißen erreicht, was zu einem Kontaktwiderstand von unter 10 µΩ führt – was weit über den Industriestandards für verlustarme Stromübertragung liegt.

Isoliersystem

Ein UV-beständiger Thermoplast-Isolierschlauch umhüllt die leitfähigen Komponenten und bietet eine Durchschlagsfestigkeit von 6 kV für 1 Minute unter Wasser, wie durch Wasserdichtigkeitstests bestätigt. Farbcodierte Elastomerringe (blau, orange, rot, gelb, weiß, grau, rosa, violett) ermöglichen eine schnelle Identifizierung kompatibler Leiterquerschnitte von 10 mm² bis 150 mm².

Korrosionsschutz

Vorgefülltes Antioxidationsfett in der Aluminiumhülse baut Oxidschichten auf den Leiteroberflächen ab und sorgt gleichzeitig für eine dauerhafte Abdichtung gegen das Eindringen von Feuchtigkeit. Die Kupferhandfläche verfügt über eine verzinnte Oberfläche (5–10 µm Dicke), um dem Anlaufen zu widerstehen und eine langfristige Leitfähigkeit zu gewährleisten.

Produktanwendungen

LV-Vertriebsnetze

Der DTL-4 wird häufig zum Anschluss von LV-ABC-Kabeln an Verteilungstransformatoren, Schaltanlagen und Zählerkästen in Wohn-, Gewerbe- und Industriegebieten verwendet. Dank seines Isolationssystems eignet es sich ideal für Installationen, bei denen es häufig Regen, Feuchtigkeit oder Luftschadstoffen ausgesetzt ist.

Anlagen für erneuerbare Energien

In Solar-PV-Systemen und kleinen Windkraftanlagen ermöglicht dieser isolierte Bimetall-Kabelschuh zuverlässige Verbindungen zwischen Aluminium-Array-Kabeln und Kupfer-Sammelschienen in Anschlusskästen und Wechselrichtern. Es arbeitet effizient in einem Temperaturbereich von -40 °C bis 90 °C und ist für extreme Klimabedingungen geeignet.

Baustellenstrom

Temporäre Stromverteilungssysteme auf Baustellen nutzen den DTL-4 zum Anschluss tragbarer Generatoren und Verteilertafeln. Seine robuste Isolierung und mechanische Festigkeit halten den Strapazen der Bauumgebung stand, einschließlich Vibrationen und physischen Stößen.

FAQ

Welche Crimpwerkzeuge werden für den DTL-4-Kabelschuh benötigt?

Der Kabelschuh ist für die Verwendung mit Standard-Hydraulik-Crimpwerkzeugen konzipiert, die mit Einsätzen ausgestattet sind, die zur Leitergröße passen. Konsultieren Sie die Spezifikationen des Herstellers für die Matrizenabmessungen für jede farbcodierte Variante, um eine ordnungsgemäße Kompression und elektrische Leistung sicherzustellen.

Kann der DTL-4 sowohl mit Kupfer- als auch mit Aluminiumleitern verwendet werden?

Während die Aluminiumhülse für Aluminiumleiter optimiert ist, kann der DTL-4 bei ordnungsgemäßem Crimpen mit Kupferleitern kompatibler Größe verwendet werden. Für Kupfer-Kupfer-Verbindungen wird jedoch für optimale Leistung und Kosteneffizienz ein Kabelschuh aus reinem Kupfer empfohlen.

Wie hoch ist die Lebensdauer des DTL-4 unter normalen Bedingungen?

Bei korrekter Installation und Betrieb innerhalb der Nennparameter bietet der Kabelschuh eine Lebensdauer von mehr als 25 Jahren . Die Isoliermaterialien und Antioxidationsverbindungen sind so formuliert, dass sie alterungsbeständig sind, während die reibgeschweißte Verbindung ihre Integrität durch thermische Zyklen und Vibrationen aufrechterhält.

Entspricht der DTL-4 den internationalen Sicherheitsstandards?

Ja, der Kabelschuh entspricht EN 50483-4 (europäische Norm für Kabelzubehör) und NFC 33-021 (französische Norm für elektrische Verbindungen) und stellt so sicher, dass er strenge Sicherheits- und Leistungskriterien einhält. Es ist außerdem RoHS-konform und enthält keine eingeschränkten gefährlichen Stoffe.

Artikel-Nr.	Φ	C	B	L	Farbcode	Paket    (Stück)	Bruttogewicht (kg)
DTL-416-10	10.5	16	20	75	Blau	200	8
DTL-425-12	13	16	24	100	Orange	200	16
DTL-435-12	13	20	24	100	Rot	200	15.5
DTL-450-12	13	20	24	100	Gelb	200	15.5
DTL-454.6-12	13	20	24	100	Schwarz	200	14
DTL-470-12	13	20	24	100	Weiß	200	14.5
DTL-495-12	13	20	24	100	Grau	200	14
DTL-4120-12	13	25/28	30	118	Rosa	200	15
DTL-4150-12	13	25/28	30	118	Violett	200	15
