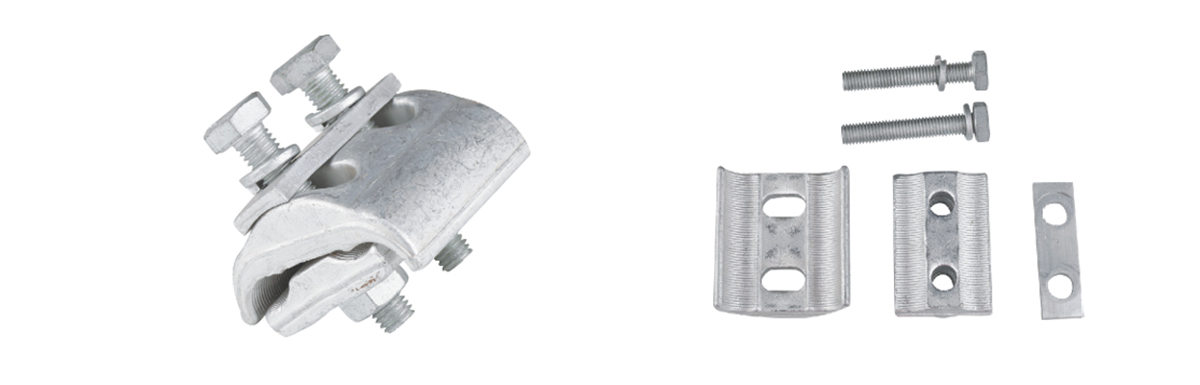

Die Al Parallel Groove Clamp stellt eine spezielle Lösung zum Verbinden und Abzweigen von Aluminiumleitern in Freileitungsstromverteilungssystemen dar und kombiniert leichte Bauweise mit zuverlässiger Leistung.
APG
Mingxu
Diese aus präzisionsgeschmiedete der hochfesten 6063-T5-Aluminiumlegierung Klemme verfügt über parallele gezahnte Rillen, die mehrere Kontaktpunkte mit Leitern schaffen und so selbst bei Vibrationen Verbindungen mit geringem Widerstand gewährleisten. Entspricht den Standards GB/T 2314-2008 und IEC 61238-1 und eignet sich für Leiterkombinationen von 16 mm² bis 400 mm² in Freileitungen bis 10 kV . Sein innovatives Design macht Crimpen oder Löten überflüssig und macht es zur bevorzugten Wahl für Versorgungsunternehmen und Elektroinstallateure, die an Freileitungsnetzen arbeiten.
Die aus gefertigte einer 6063-T5-Aluminiumlegierung Klemme bietet ein optimales Gleichgewicht zwischen Festigkeit (Zugfestigkeit ≥205 MPa) und Leitfähigkeit (≥50 % IACS). Diese Legierungsformulierung bietet eine hervorragende Korrosionsbeständigkeit und Formbarkeit und stellt sicher, dass die Klemme ihre mechanischen und elektrischen Eigenschaften auch nach jahrzehntelanger Außeneinwirkung beibehält.

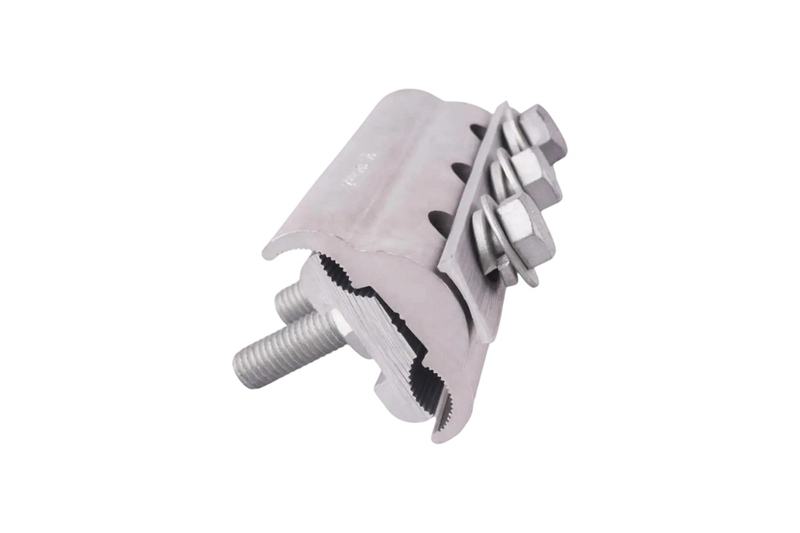

Die Klemme verfügt über quer verlaufende gezahnte Rillen , die mehrere parallele Kontaktpunkte mit Leitern schaffen, wodurch die Kontaktfläche maximiert und der Widerstand minimiert wird. Dieses Design gleicht Abweichungen der Leitergrößen von bis zu einem Verhältnis von 3:1 aus und bietet so Vielseitigkeit bei Abzweigverbindungen. Das Doppelbolzen-Design übt einen gleichmäßigen Druck auf die gesamte Leiterschnittstelle aus und sorgt so für eine gleichbleibende Leistung.
Die Aluminiumoberfläche wird einer elektrochemischen Polierbehandlung unterzogen , gefolgt von einer klaren Eloxierung (10–15 µm Dicke), die eine hervorragende Beständigkeit gegen UV-Strahlung, atmosphärische Korrosion und extreme Temperaturen bietet. Edelstahlbeschläge (Klasse A2-70) verhindern ein Festfressen und gewährleisten eine zuverlässige Drehmomenterhaltung im Außenbereich.
Versorgungsunternehmen nutzen die Klemme zum Abzweigen und Abzweigen von Verbindungen in Freileitungsstromverteilungsnetzen, zum Anschluss von Versorgungsanschlüssen an Hauptleitungen und zur Erleichterung des Übergangs der Leitergröße.
Bei ländlichen Elektrifizierungsinitiativen bietet die Klemme kostengünstige Leiterverbindungen, die den Umweltherausforderungen abgelegener Außenanlagen standhalten.
Die Klemme verbindet Aluminiumleiter in Freileitungssystemen für Solarparks und Windenergieparks und unterstützt so die Integration erneuerbarer Energien in das Verteilnetz.
Die Klemme unterstützt Aluminiumleiterkombinationen, bei denen die Hauptleiter- und Abzweigleitergrößen im Bereich von 16 mm² bis 400 mm² , mit einem maximalen Größenverhältnis von 3:1 zwischen Haupt- und Abzweigleitern.
Für die Installation sind ein Drehmomentschlüssel mit einem Drehmoment von 15–35 N·m (abhängig von der Klemmengröße) sowie eine Drahtbürste zum Reinigen der Leiteroberflächen vor der Installation erforderlich. Außer den Standardwerkzeugen für Linienarbeiter ist keine spezielle Schulung oder Ausrüstung erforderlich.
Die gezackten Rillen durchdringen die Oxidschichten auf Aluminiumleitern und sorgen so für einen engen Metall-auf-Metall-Kontakt. Der konstante Druck der Edelstahlbolzen verhindert die Neubildung hochbeständiger Oxidschichten an der Kontaktschnittstelle.
Bei Installation innerhalb der Nennparameter bietet die Klemme eine Lebensdauer von mehr als 25 Jahren . bei Überkopfanwendungen Die eloxierte Oberfläche und die Edelstahlbeschläge widerstehen Korrosion durch Tausende von thermischen Zyklen und Umweltveränderungen.
| Größe (mm²) | Sortieren | Paket (Stück) | Bruttogewicht (kg) |
| Al 16-70 | Einzelbolzen | 300 | 16 |
| Al 16-150 | Einzelbolzen | 300 | 25 |
| Al6-35 | Doppelte Schraube | 360 | 17 |
| Al 16-70 | Doppelte Schraube | 200 | 23.5 |
| Al 16-150 | Doppelte Schraube | 240 | 34.5 |
| Al 25-240 | Doppelte Schraube | 120 | 35.5 |

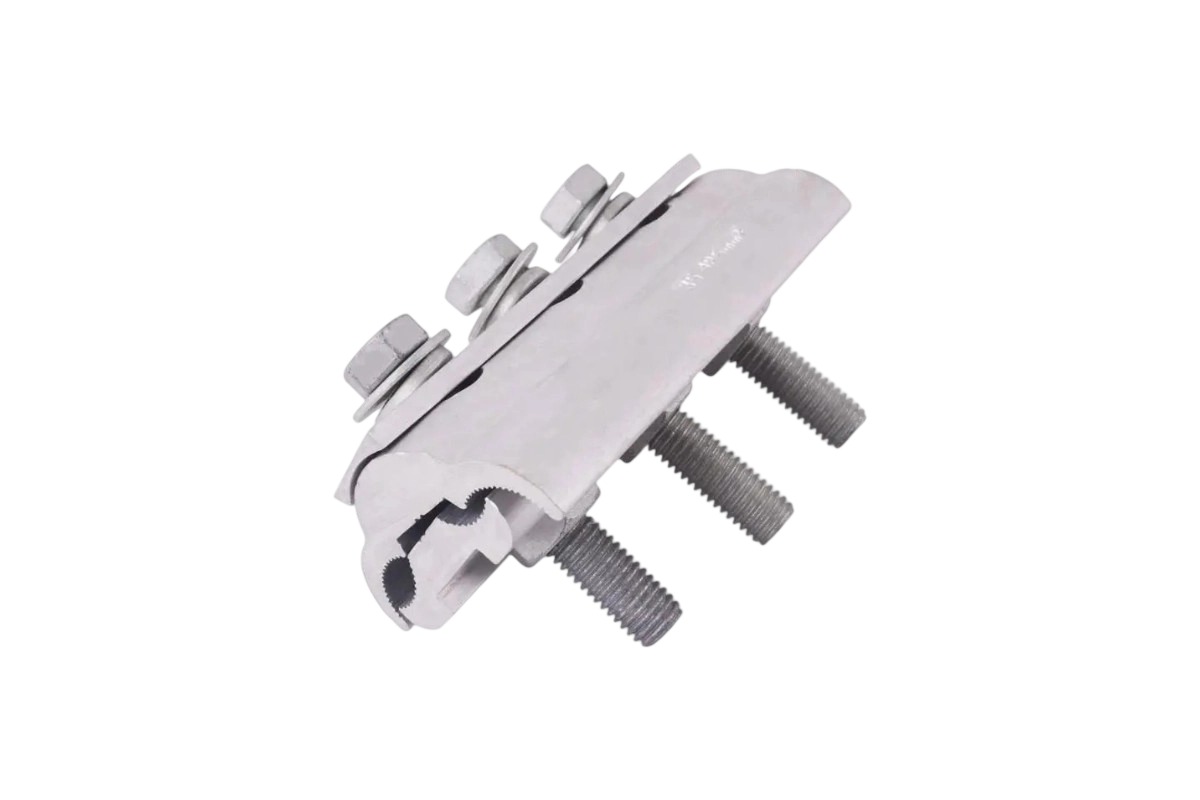

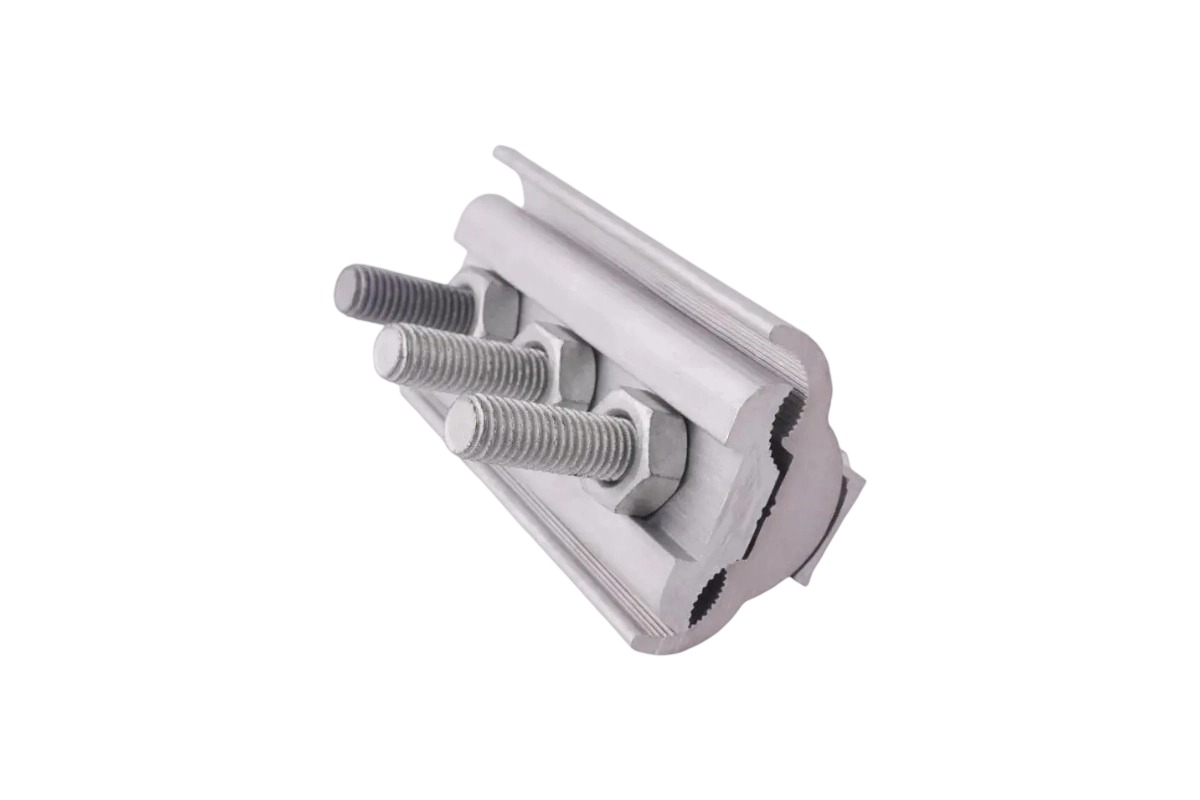

| Al 16-70 | Dreibolzen | 150 | 25.5 |
| Al 16-150 | Dreibolzen | 150 | 32 |
| Al 25-240 | Dreibolzen | 64 | 27 |
| Al 35-300 | Dreibolzen | 48 | 27.5 |

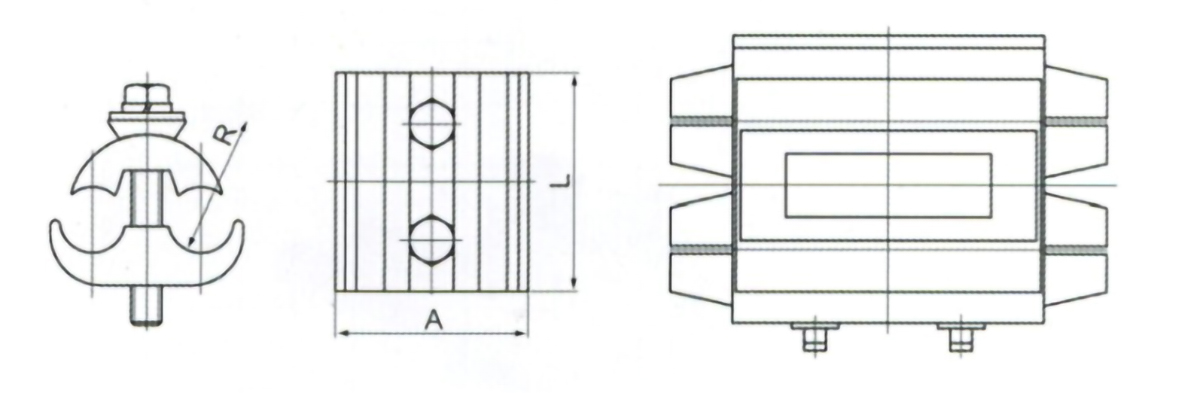

>> Zeichenblatt
| Artikel-Nr. | Bolzen | Leiter (mm²) | L | A | R | ||
| JBL-A-1 | 1 | 16-70 | 42 | 36 | 5.5 | ||
| JBL-A-2 | 1 | 16-120 | 45 | 44 | 7 | ||
| JBL-A-3 | 2 | 16-120 | 70 | 44 | 7 | ||
| JBL-A-4 | 1 | 50-240 | 50 | 62.5 | 10.5 | ||
| JBL-A-5 | 2 | 50-240 | 70 | 62.5 | 10.5 | ||
| JBL-B-1 | 2 | 16-120 | 45 | 45 | 7.5 | ||
| JBL-B-2 | 2 | 50-240 | 45 | 60 | 10.5 | ||
