GTL
Mingxu
Diese aus präzisionsgefertigte 99,9 % hochreinem Elektrolytkupfer Klemme verfügt über ein charakteristisches C-förmiges Design, das eine werkzeuglose Erstpositionierung vor dem endgültigen Festziehen ermöglicht und so die Installationszeit erheblich verkürzt. Entspricht den Normen UL 467 und IEC 62561-1 und bietet zuverlässige niederohmige Verbindungen für Kupferleiter in Industrie-, Gewerbe- und Versorgungsanwendungen. Seine robuste Konstruktion gewährleistet eine gleichbleibende Leistung sowohl im Innen- als auch im Außenbereich und macht ihn zur bevorzugten Wahl für Elektroinstallateure, die Effizienz suchen, ohne Kompromisse bei der Sicherheit einzugehen.
Die aus gefertigte elektrolytischem Tough-Pitch-Kupfer (ETP) mit einer Mindestleitfähigkeit von 97 % IACS Klemme minimiert den Kontaktwiderstand und sorgt für eine effiziente Stromableitung. Die Konstruktion aus massivem Kupfer eliminiert potenzielle Fehlerstellen, die bei plattierten Alternativen auftreten, und gewährleistet so die langfristige elektrische Integrität auch unter zyklischen Belastungsbedingungen.
Das einzigartige C-Profil ermöglicht eine werkzeuglose Vorinstallation auf Leitern und ermöglicht so eine präzise Positionierung vor der endgültigen Drehmomentanwendung. Dieses Konstruktionsmerkmal reduziert die Installationszeit 40 % . im Vergleich zu herkömmlichen Schraubklemmen um bis zu Die Klemme eignet sich für Leitergrößen von 10 mm² bis 150 mm² mit einer Toleranz von ±2 mm für Ausrichtungsabweichungen, was Vielseitigkeit in verschiedenen Installationsszenarien gewährleistet.
Die Kupferoberfläche wird einem Glanzverzinnungsprozess (8–12 µm Dicke) unterzogen, um die Korrosionsbeständigkeit in rauen Umgebungen zu verbessern. Diese Beschichtung bietet Schutz vor atmosphärischen Schadstoffen, industriellen Schadstoffen und Salznebel an der Küste und behält die Leitfähigkeit auch nach längerer Einwirkung von Feuchtigkeit bei.
In Produktions- und Verarbeitungsbetrieben stellt die Klemme wichtige Erdungsverbindungen für Maschinen, Schalttafeln und Fördersysteme her. Seine zuverlässige Leistung sorgt für eine ordnungsgemäße Fehlerstromableitung, schützt Geräte vor Überspannungen und minimiert Ausfallzeiten.
Elektroinstallateure nutzen die Klemme in Gewerbegebäuden zum Verbinden von Metallkomponenten, einschließlich HVAC-Systemen, Baustahl und Elektrogehäusen. Es gewährleistet die Einhaltung elektrischer Sicherheitsvorschriften in Krankenhäusern, Rechenzentren und Hochhäusern, in denen eine zuverlässige Erdung unerlässlich ist.
Versorgungsunternehmen setzen die Klemme in Erdungsnetzen und Freileitungsverbindungen von Umspannwerken ein und sorgen so für sichere Verbindungen zwischen Leitern, Erdungsstäben und Gerätegehäusen. Aufgrund seiner Korrosionsbeständigkeit eignet es sich sowohl für städtische als auch ländliche Versorgungsanwendungen, einschließlich Anlagen für erneuerbare Energien.
Für eine ordnungsgemäße Installation sind Drehmomentwerte im Bereich von 12 N·m für 10 mm² Leiter bis 40 N·m für 150 mm² Dirigenten. Verwenden Sie immer einen kalibrierten Drehmomentschlüssel, um einen optimalen Anpressdruck zu gewährleisten, ohne die Leiterlitzen zu beschädigen.
Während die Klemme für Kupferleiter konzipiert ist, kann sie in Kombination mit einer Kupfer-Aluminium-Übergangshülse auch mit Aluminiumleitern verwendet werden , um galvanische Korrosion zu verhindern. Ein direkter Kontakt zwischen Kupfer und Aluminium ohne ordnungsgemäße Isolierung wird nicht empfohlen.
Das C-förmige Profil ermöglicht es Auftragnehmern, die Klemme auf Leitern zu positionieren, ohne sie beim ersten Festziehen festzuhalten, was die Installation durch eine Person ermöglicht. Dieses Design erleichtert bei Bedarf auch die Neupositionierung vor dem endgültigen Aufbringen des Drehmoments und verringert so das Risiko von Installationsfehlern.
Bei Installation innerhalb der Nennparameter bietet die Klemme eine Lebensdauer von über 30 Jahren . Die verzinnte Oberfläche behält die Korrosionsbeständigkeit über mehr als 10.000 thermische Zyklen bei , was der Betriebslebensdauer moderner elektrischer Infrastruktur entspricht.

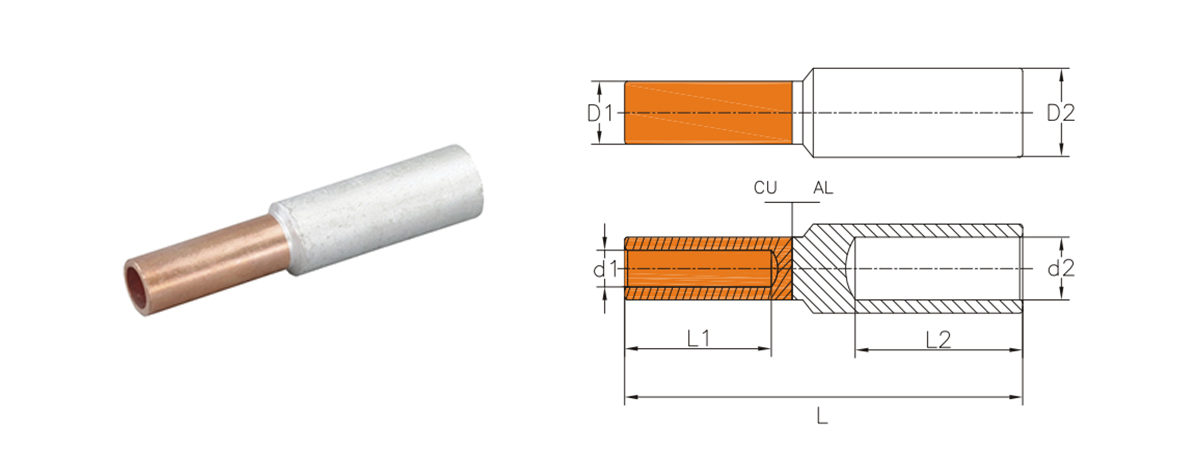

| Artikel-Nr. | D1±0,2 | d1±0,2 | D2±0,2 | d2±0,2 | L1±2 | L2±2 | L±2 | Paket (Stück) |
Bruttogewicht (kg) |
| GTL-16 | 9 | 5.7 | 10 | 6.5 | 25 | 33 | 70 | 1440 | 27 |
| GTL-25 | 10 | 6.5 | 12 | 7.5 | 27 | 37 | 75 | 960 | 25 |
| GTL-35 | 11 | 7.5 | 14 | 8.5 | 29 | 40 | 84 | 600 | 21 |
| GTL-50 | 12 | 8.5 | 16 | 10.2 | 30 | 45 | 89 | 540 | 22 |
| GTL-70 | 14 | 10.0 | 18 | 11.5 | 35 | 48 | 98 | 360 | 21 |
| GTL-95 | 16 | 11.5 | 21 | 13.5 | 38 | 50 | 106 | 240 | 19 |
| GTL-120 | 18 | 13.5 | 23 | 15.0 | 40 | 50 | 110 | 240 | 23 |
| GTL-150 | 20 | 15.0 | 25 | 16.5 | 43 | 53 | 115 | 180 | 23 |
| GTL-185 | 22 | 16.5 | 27 | 18.5 | 45 | 57 | 125 | 120 | 18 |
| GTL-240 | 24 | 18.5 | 30 | 21.0 | 48 | 62 | 130 | 120 | 22 |
| GTL-300 | 27 | 21.0 | 34 | 23.5 | 53 | 65 | 145 | 72 | 20 |
| GTL-400 | 30 | 23.5 | 38 | 26.5 | 60 | 70 | 150 | 54 | 22 |
| GTL-500 | 34 | 26.5 | 44 | 29.0 | 64 | 78 | 160 | 54 | 24 |
