DTL-1
Mingxu
Dieser präzisionsgefertigte Steckverbinder begegnet den Herausforderungen der Verbindung unterschiedlicher Metalle, indem er eine reibgeschweißte Schnittstelle zwischen hochreinem Kupfer und Aluminium einbaut und so galvanische Korrosion eliminiert, die bei herkömmlichen Verbindungsmethoden auftritt. Der DTL-1 entspricht den Normen IEC 61238-1:2003 und gewährleistet eine gleichbleibende elektrische Leistung und mechanische Stabilität in verschiedenen Terminalanwendungen, von Schalttafeln bis hin zu Industriemaschinen. Aufgrund seines kompakten Designs eignet es sich besonders für Installationen, bei denen Platzbeschränkungen eine zuverlässige Leistung in begrenzten Bereichen erfordern.
Der DTL-1 verfügt über eine Handfläche aus 99,9 % elektrolytischem Tough-Pitch-Kupfer (ETP) für hervorragende Leitfähigkeit und einen Zylinder aus 99,5 % elektrischem Aluminium (Legierung 1060) für Kompatibilität mit Aluminiumleitern. Der Reibschweißprozess erzeugt eine molekulare Verbindung zwischen Metallen mit einer Schweißfestigkeit von über 200 MPa und stellt sicher, dass die Verbindung bei Zugbeanspruchung den Leiter selbst übertrifft.
Mit einem Übergangswiderstand unter 10 µΩ minimiert die Kabelschuh Energieverluste und Wärmeentwicklung bei der Stromübertragung. Es sind Leiterquerschnitte von 16 mm² bis 240 mm² und arbeitet in einem Temperaturbereich von -40 °C bis 150 °C , geeignet sowohl für Umgebungen als auch für Umgebungen mit erhöhter Temperatur.
Deutliche Markierungen auf dem Aluminiumzylinder zeigen präzise Crimpstellen an und gewährleisten so die korrekte Ausrichtung des Werkzeugs während der Installation. Das Zylinderdesign verfügt über einen abgeschrägten Eingang, um das Einführen des Leiters zu erleichtern, ohne die Litzen zu beschädigen, während die Kupferhandfläche über standardisierte Schraubenlochgrößen (M6 bis M24) verfügt, um Kompatibilität mit gängigen Anschlusskonfigurationen zu gewährleisten.
In Produktionsanlagen verbindet der DTL-1 Aluminium-Stromkabel mit Kupfer-Sammelschienen in Motor Control Centern (MCCs), speicherprogrammierbaren Steuerungen (PLCs) und Frequenzumrichtern (VFDs). Sein schmales Handflächendesign passt problemlos in überfüllte Bedienfelder mit begrenztem Freiraum.
Der Kabelschuh wird häufig in kommerziellen Elektrosystemen zum Anschluss von Verteilertafeln an Abzweigstromkreise, Beleuchtungskörper und HVAC-Geräte verwendet. Es bietet zuverlässige Abschlüsse sowohl bei freiliegenden als auch bei verdeckten Installationen, einschließlich Deckenplenums und Technikräumen.
Solar-Wechselrichter-Verbindungen und Windkraftanlagen-Steuerungssysteme nutzen den DTL-1 für den Übergang zwischen Aluminium-Array-Kabeln und Kupferklemmen in Anschlusskästen und Stromumwandlungsgeräten. Seine Korrosionsbeständigkeit gewährleistet eine langfristige Leistung bei Außen- und Dachinstallationen.
Die reibgeschweißte Bimetallkonstruktion des Kabelschuhs schafft eine stabile Schnittstelle, an der Aluminiumleiter mit dem Aluminiumzylinder und Kupferanschlüsse mit der Kupferhandfläche verbunden werden, wodurch ein direkter Kontakt zwischen unterschiedlichen Metallen vermieden wird. Diese Konfiguration verhindert in Kombination mit Antioxidationsverbindungen im Zylinder elektrochemische Reaktionen, die Korrosion verursachen.
Für eine ordnungsgemäße Installation müssen die Leiter auf die angegebene Länge abisoliert, eine Antioxidationspaste auf die Aluminiumleiter aufgetragen, der Leiter vollständig in die Hülse eingeführt und mit einem auf die Matrize abgestimmten Hydraulikwerkzeug gecrimpt werden. Für Leiter größer als 50 mm² werden zwei Crimps empfohlen, die entsprechend den Markierungen auf der Hülse positioniert werden.
Nein, die Lasche ist für einmaliges Crimpen ausgelegt. Die Wiederverwendung oder das erneute Crimpen kann die elektrische und mechanische Integrität der Verbindung beeinträchtigen. Ersetzen Sie beim Trennen und Wiederanschließen von Leitern immer die Kabelschuhe, um eine zuverlässige Leistung zu gewährleisten.
Der DTL-1 entspricht IEC 61238-1:2003 (internationaler Standard für Kabelanschlüsse) und UL 486A/B (Underwriters Laboratories-Standards für elektrische Steckverbinder). Diese Zertifizierungen bestätigen seine Leistung unter verschiedenen Last-, Temperatur- und Umgebungsbedingungen.

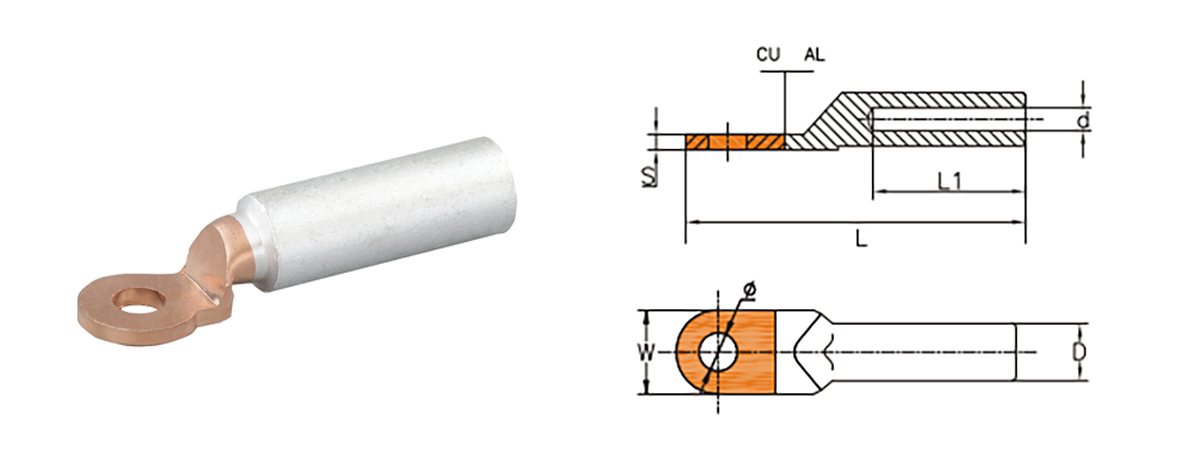

| Artikel-Nr. | φ±0,3 | D±0,2 | d±0,2 | L±2 | L1±2 | W±0,2 | S±0,2 | Paket (Stück) |
Bruttogewicht (kg) |
| DTL-1-10 | 8.5 | 10 | 5.2 | 65 | 30 | 16 | 2.2 | 1440 | 17.0 |
| DTL-1-16 | 8.5 | 11 | 6.1 | 70 | 31 | 16 | 2.2 | 1200 | 16.5 |
| DTL-1-25 | 8.5 | 12 | 7.1 | 75 | 35 | 18 | 2.8 | 960 | 17.5 |
| DTL-1-35 | 10.5 | 14 | 8.5 | 85 | 38 | 20.5 | 3.0 | 720 | 16.0 |
| DTL-1-50 | 10.5 | 16 | 9.8 | 90 | 42 | 23 | 3.4 | 540 | 21.0 |
| DTL-1-70 | 12.5 | 18 | 11.5 | 102 | 47 | 26 | 3.6 | 360 | 18.0 |
| DTL-1-95 | 12.5 | 21 | 13.5 | 112 | 51 | 28 | 4.2 | 240 | 16.5 |
| DTL-1-120 | 14.5 | 23 | 15.0 | 120 | 53 | 30 | 4.8 | 180 | 16.5 |
| DTL-1-150 | 14.5 | 25 | 17.0 | 126 | 56 | 34 | 5.3 | 180 | 20.5 |
| DTL-1-185 | 16.5 | 27 | 18.6 | 133 | 58 | 37 | 5.8 | 120 | 17.5 |
| DTL-1-240 | 16.5 | 30 | 21.5 | 140 | 60 | 40 | 6.0 | 96 | 21.0 |
| DTL-1-300 | 18.0 | 34 | 23.5 | 165 | 66 | 45 | 7.0 | 72 | 18.0 |
| DTL-1-400 | 21.0 | 38 | 26.5 | 178 | 76 | 50 | 54 | 19.0 | |
| DTL-1-500 | 21.0 | 45 | 29.5 | 200 | 85 | 55 | 48 | 20.0 | |
| DTL-1-630 | 50 | 32.5 | 225 | 85 | 60 | 48 | 21.0 | ||
| DTL-1-800 | 60 | 37.0 | 270 | 90 | 100 | 36 | 22.0 |
