Der WCJC-Messingkabelschuh stellt eine erstklassige Lösung für hochzuverlässige Stromübertragungsverbindungen dar und wurde entwickelt, um sichere Leiteranschlüsse in Mittel- bis Hochspannungsanwendungen zu ermöglichen.
WCJC
Mingxu
Dieser aus einer hochwertigen Messinglegierung präzisionsgefertigte Kabelschuh kombiniert hervorragende elektrische Leitfähigkeit mit hervorragender mechanischer Festigkeit und eignet sich daher ideal für kritische Stromübertragungsinfrastrukturen. Im Gegensatz zu Kupfer- oder Aluminiumalternativen bietet die WCJC-Messinglasche eine verbesserte Korrosionsbeständigkeit und Gewindehaltbarkeit, was insbesondere in Außen- und Industrieumgebungen wertvoll ist. Erhältlich in Größen von 16 mm² bis 240 mm² Es bietet vielseitige Abschlusslösungen für verschiedene Leitergrößen in Übertragungs- und Verteilungsnetzen.
Der aus gefertigte der Messinglegierung CW617N (CuZn37Pb2) Kabelschuh erreicht eine Leitfähigkeit von ≥65 % IACS (International Annealed Copper Standard) und gewährleistet so eine effiziente Stromübertragung bei minimalem Leistungsverlust. Das Messingmaterial ist von Natur aus beständig gegen Anlaufen und Korrosion, selbst in Umgebungen mit hoher Luftfeuchtigkeit oder Verschmutzung.
Jeder Kabelschuh wird einer Präzisionsbearbeitung unterzogen, um glatte Leitereintrittspunkte und gleichmäßige Schraubenlöcher zu schaffen, wodurch die Installationszeit verkürzt und eine gleichbleibende Leistung gewährleistet wird. Die Oberfläche verfügt über eine vernickelte Oberfläche (5–8 µm Dicke), die die Korrosionsbeständigkeit erhöht und eine reibungsarme Schnittstelle für wiederholtes Anziehen von Schrauben bietet.
Der WCJC-Messingschuh ist so konzipiert, dass er mechanischer Beanspruchung durch thermische Zyklen und Vibrationen standhält und sorgt für stabile Verbindungen mit einer Zugfestigkeit von über 300 MPa . Seine robuste Konstruktion unterstützt Drehmomentwerte bis zu 45 Nm bei Schraubverbindungen und verhindert so ein Lösen unter dynamischen Belastungsbedingungen.
In Umspannwerken schließt der WCJC-Messingkabelschuh Aluminium- und Kupferleiter in Sammelschienensystemen, Leistungsschaltern und Transformatordurchführungen ab. Aufgrund seiner hohen Strombelastbarkeit (bis zu 600 A bei einer Größe von 240 mm⊃2) eignet es sich für die Einspeisestromkreise von Umspannwerken.
Schwerindustrien wie die Stahlherstellung, die chemische Verarbeitung und der Bergbau nutzen diese Kabelschuhe zum Anschluss von Stromkabeln an Schaltanlagen, Motorstarter und schwere Maschinen. Ihre Beständigkeit gegenüber industriellen Verunreinigungen gewährleistet eine zuverlässige Leistung in rauen Umgebungen.
Die Kabelschuhe spielen eine entscheidende Rolle in Eisenbahnstromsystemen und schließen Leiter in Oberleitungssystemen, Umspannwerken und elektrischen Systemen von Schienenfahrzeugen ab. Aufgrund seiner Vibrationsfestigkeit ist es ideal für die dynamischen Bedingungen im Bahnbetrieb.
Die Kabelschuhe sind für mehrdrähtige und massive Kupferleiter sowie für Aluminiumleiter geeignet, wenn sie ordnungsgemäß mit Antioxidationsmitteln behandelt werden. Ihr universelles Design funktioniert mit kreisförmigen, sektorförmigen und kompakten Leitern innerhalb des angegebenen Querschnittsbereichs.
Messing bietet im Vergleich zu Kupfer eine überlegene mechanische Festigkeit und Korrosionsbeständigkeit und eignet sich daher besser für Außeninstallationen und Anwendungen, die wiederholte Trennungen erfordern. Während Kupfer eine etwas höhere Leitfähigkeit aufweist (~97 % IACS gegenüber ~65 % IACS aus Messing), bieten Messingösen eine ausreichende Leitfähigkeit für die meisten Stromübertragungsanwendungen zu einem wettbewerbsfähigen Preis.
Zur Überprüfung auf lockere Verbindungen oder Korrosion werden regelmäßige Sichtprüfungen empfohlen, in der Regel alle 2–3 Jahre in Innenräumen und jährlich im Freien oder in der Industrie. Reinigen Sie die Verbindungen bei Bedarf mit einem trockenen Tuch und ziehen Sie die Schrauben erneut mit den angegebenen Werten fest, wenn Anzeichen einer Lockerung festgestellt werden.
Ja, die Kabelschuhe sind für die Montage mit handelsüblichen Crimpwerkzeugen und Drehmomentschlüsseln konzipiert. Konsultieren Sie das Produktdatenblatt für spezifische Crimpeinsatzgrößen und Drehmomentwerte für jede Leitergröße, um eine ordnungsgemäße Installation sicherzustellen.

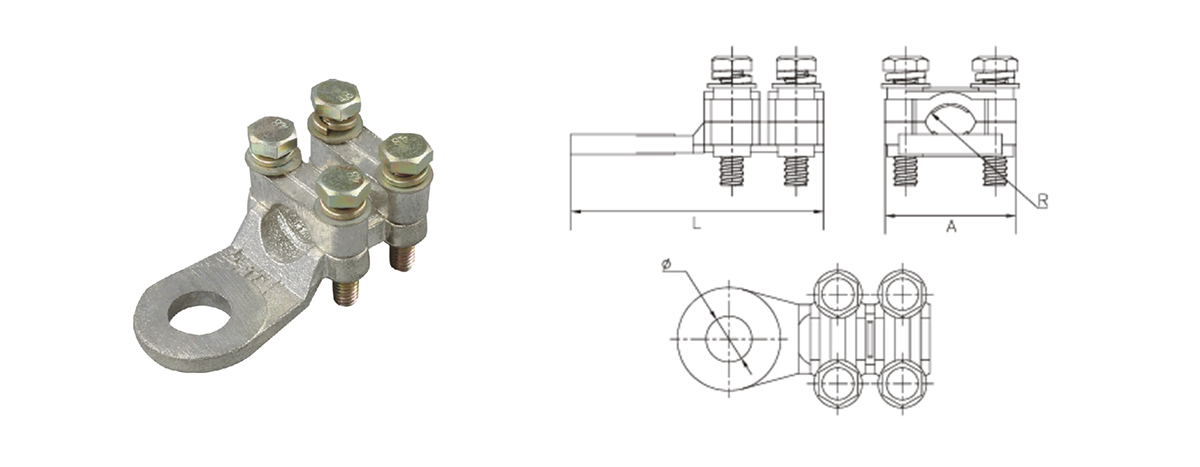

| Artikel-Nr. | Leiter | φ | A | L | R | Paket (pos) |
Bruttogewicht (kg) |
| WCJC-1 | 16 | 7.5 | 21 | 37 | 3.0 | 300 | 12 |
| WCJC-2 | 25~35 | 11 | 22 | 48 | 4.0 | 200 | 12 |
| WCJC-3 | 50~70 | 11 | 31 | 60 | 5.5 | 200 | 20 |
| WCJC-4 | 120~150 | 15 | 35 | 70 | 8.5 | 160 | 25 |
| WCJC-5 | 210~250 | 17 | 46 | 90 | 10.5 | 100 | 30 |
| WCJC-6 | 300 | 21 | 56 | 115 | 12.0 | 50 | 23 |
| WCJC-7 | 400~500 | 23 | 62 | 125 | 15.0 | 50 | 26 |
