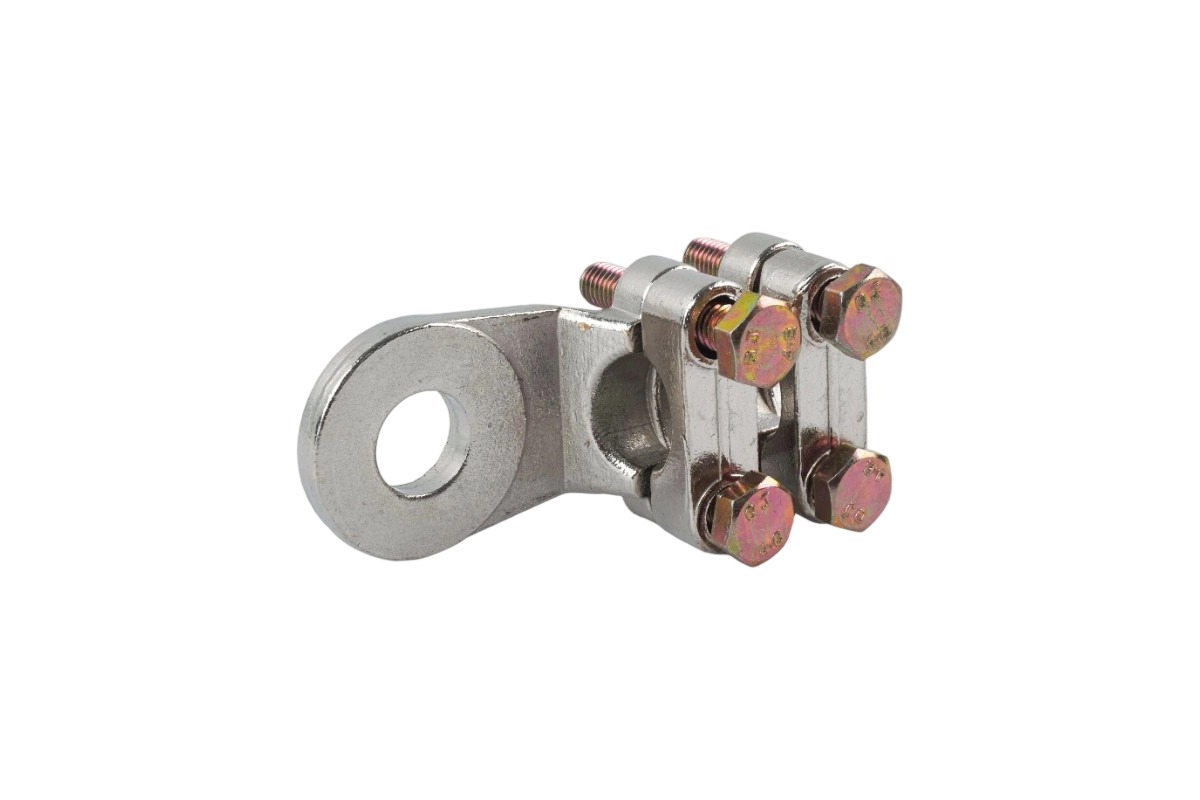

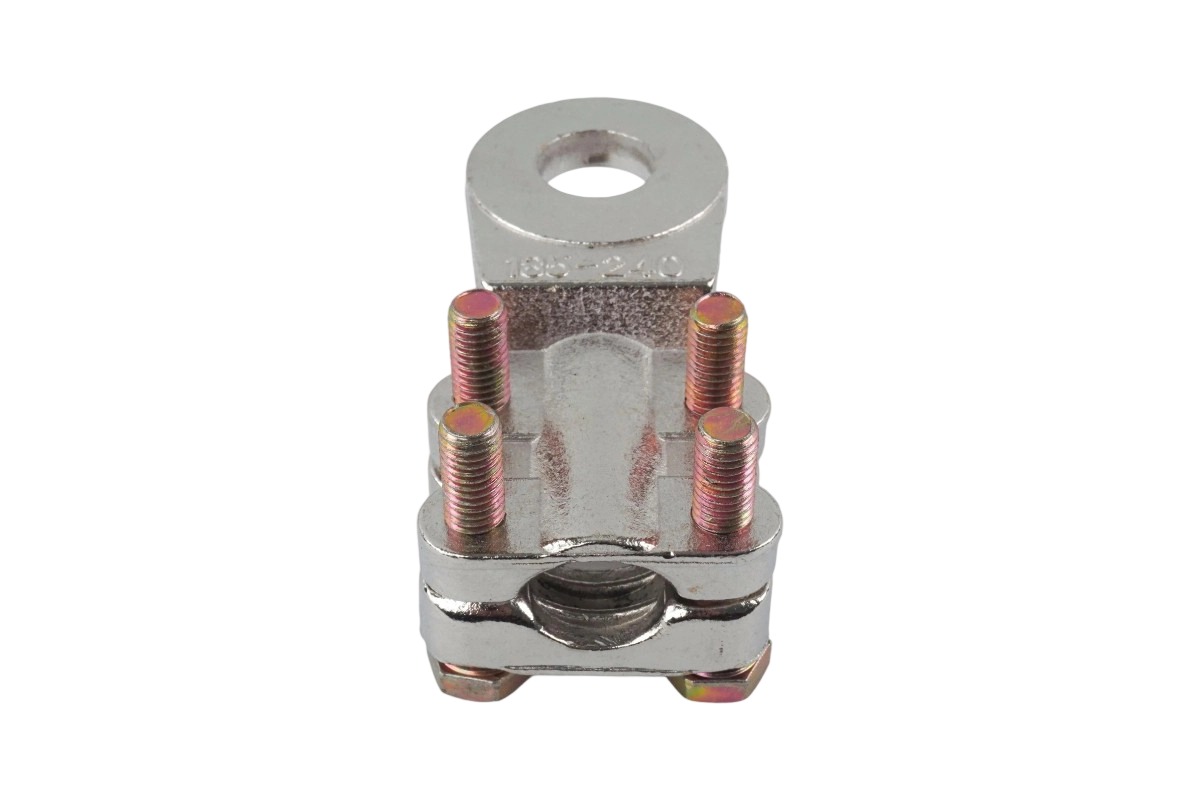

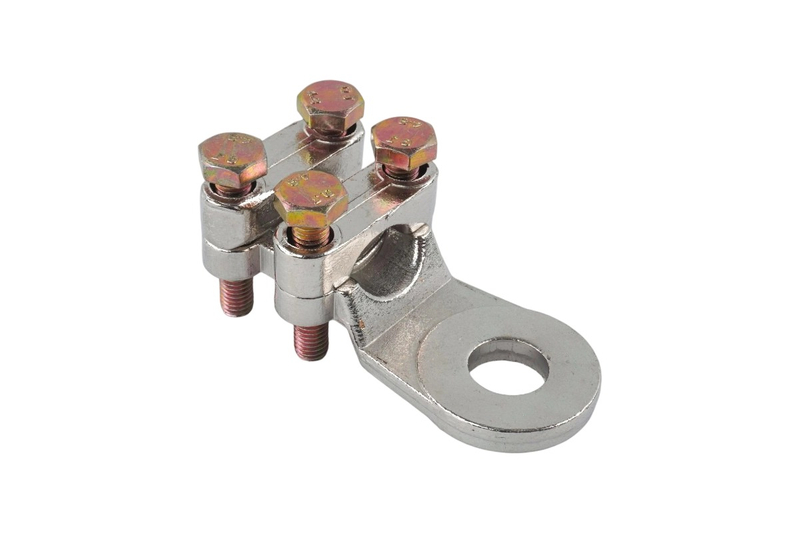

La cosse en laiton WCJC représente une solution haut de gamme pour les connexions de transmission de puissance haute fiabilité, conçue pour faciliter les terminaisons sécurisées des conducteurs dans les applications moyennes à haute tension.
WCJC
Mingxu
Usinée avec précision à partir d'un alliage de laiton de haute qualité, cette cosse combine une excellente conductivité électrique avec une résistance mécanique supérieure, ce qui la rend idéale pour les infrastructures de transmission de puissance critiques. Contrairement aux alternatives en cuivre ou en aluminium, la cosse en laiton WCJC offre une résistance à la corrosion et une durabilité de filetage améliorées, particulièrement précieuses dans les environnements extérieurs et industriels. Disponible dans des tailles allant de 16 mm⊃2 ; à 240 mm⊃2 ; , il fournit des solutions de terminaison polyvalentes pour diverses tailles de conducteurs dans les réseaux de transmission et de distribution.
Construite en alliage de laiton CW617N (CuZn37Pb2), la cosse atteint un indice de conductivité ≥65 % IACS (International Annealed Copper Standard), garantissant un transfert de courant efficace avec une perte de puissance minimale. Le matériau en laiton résiste naturellement au ternissement et à la corrosion, même dans des environnements très humides ou pollués.
Chaque cosse subit un usinage de précision pour créer des points d'entrée de conducteur lisses et des trous de boulons uniformes, réduisant ainsi le temps d'installation et garantissant des performances constantes. La surface présente une finition nickelée (épaisseur de 5 à 8 µm) qui améliore la résistance à la corrosion et fournit une interface à faible friction pour le serrage répété des boulons.
Conçue pour résister aux contraintes mécaniques liées aux cycles thermiques et aux vibrations, la cosse en laiton WCJC maintient des connexions stables avec une résistance à la traction supérieure à 300 MPa . Sa construction robuste prend en charge des valeurs de couple allant jusqu'à 45 Nm pour les connexions boulonnées, empêchant ainsi le desserrage dans des conditions de charge dynamique.
Dans les sous-stations électriques, la cosse en laiton WCJC termine les conducteurs en aluminium et en cuivre dans les systèmes de jeux de barres, les disjoncteurs et les traversées de transformateur. Sa capacité de transport de courant élevée (jusqu'à 600 A pour une taille de 240 mm²) le rend adapté aux circuits d'alimentation des sous-stations.
Les industries lourdes telles que la fabrication d'acier, le traitement chimique et l'exploitation minière utilisent ces cosses pour connecter les câbles d'alimentation aux appareillages de commutation, aux démarreurs de moteur et aux machines lourdes. Leur résistance aux contaminants industriels garantit des performances fiables dans des environnements difficiles.
La cosse joue un rôle essentiel dans les systèmes électriques ferroviaires, en terminant les conducteurs des systèmes de caténaires aériens, des sous-stations de traction et des systèmes électriques des véhicules ferroviaires. Sa résistance aux vibrations le rend idéal pour les conditions dynamiques des opérations ferroviaires.
Les cosses peuvent accueillir des conducteurs en cuivre toronnés et massifs, ainsi que des conducteurs en aluminium lorsqu'ils sont correctement traités avec des composés antioxydants. Leur conception universelle fonctionne avec des conducteurs circulaires, en forme de secteur et compacts dans la plage de section transversale spécifiée.
Le laiton offre une résistance mécanique et une résistance à la corrosion supérieures à celles du cuivre, ce qui le rend mieux adapté aux installations extérieures et aux applications nécessitant des déconnexions répétées. Alors que le cuivre a une conductivité légèrement supérieure (~ 97 % IACS contre ~ 65 % IACS pour le laiton), les cosses en laiton offrent une conductivité suffisante pour la plupart des applications de transmission de puissance à un prix compétitif.
Des inspections visuelles périodiques sont recommandées pour vérifier les connexions desserrées ou la corrosion, généralement tous les 2 à 3 ans dans les environnements intérieurs et annuellement dans les environnements extérieurs ou industriels. Nettoyez les connexions avec un chiffon sec si nécessaire et resserrez les boulons aux valeurs spécifiées si des signes de desserrage sont détectés.
Oui, les cosses sont conçues pour être installées avec des outils de sertissage et des clés dynamométriques standards. Consultez la fiche technique du produit pour connaître les tailles de matrices de sertissage spécifiques et les valeurs de couple correspondant à chaque taille de conducteur afin de garantir une installation correcte.
| Numéro d'article. | Conducteur | φ | UN | L | R. | Forfait (pos) |
Poids brut (kg) |
| WCJC-1 | 16 | 7.5 | 21 | 37 | 3.0 | 300 | 12 |
| WCJC-2 | 25~35 | 11 | 22 | 48 | 4.0 | 200 | 12 |
| WCJC-3 | 50~70 | 11 | 31 | 60 | 5.5 | 200 | 20 |
| WCJC-4 | 120~150 | 15 | 35 | 70 | 8.5 | 160 | 25 |
| WCJC-5 | 210~250 | 17 | 46 | 90 | 10.5 | 100 | 30 |
| WCJC-6 | 300 | 21 | 56 | 115 | 12.0 | 50 | 23 |
| WCJC-7 | 400~500 | 23 | 62 | 125 | 15.0 | 50 | 26 |
