DTL-4
Mingxu

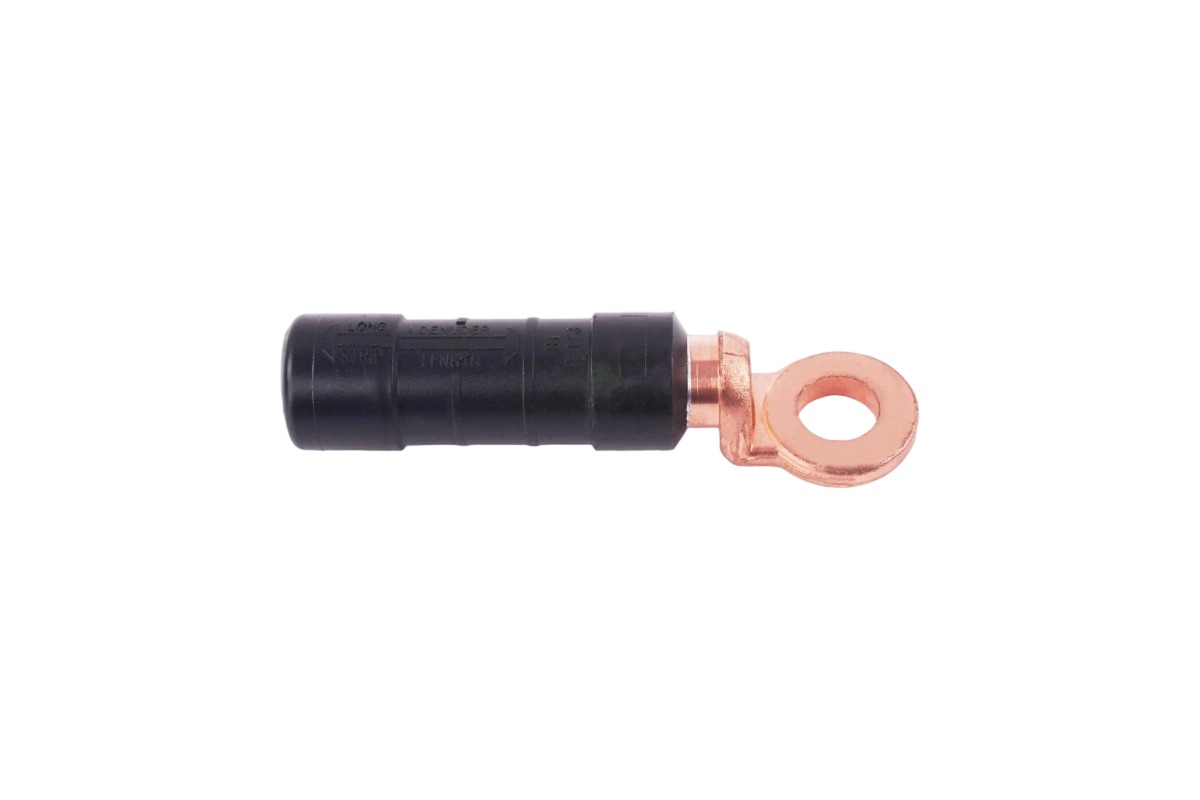

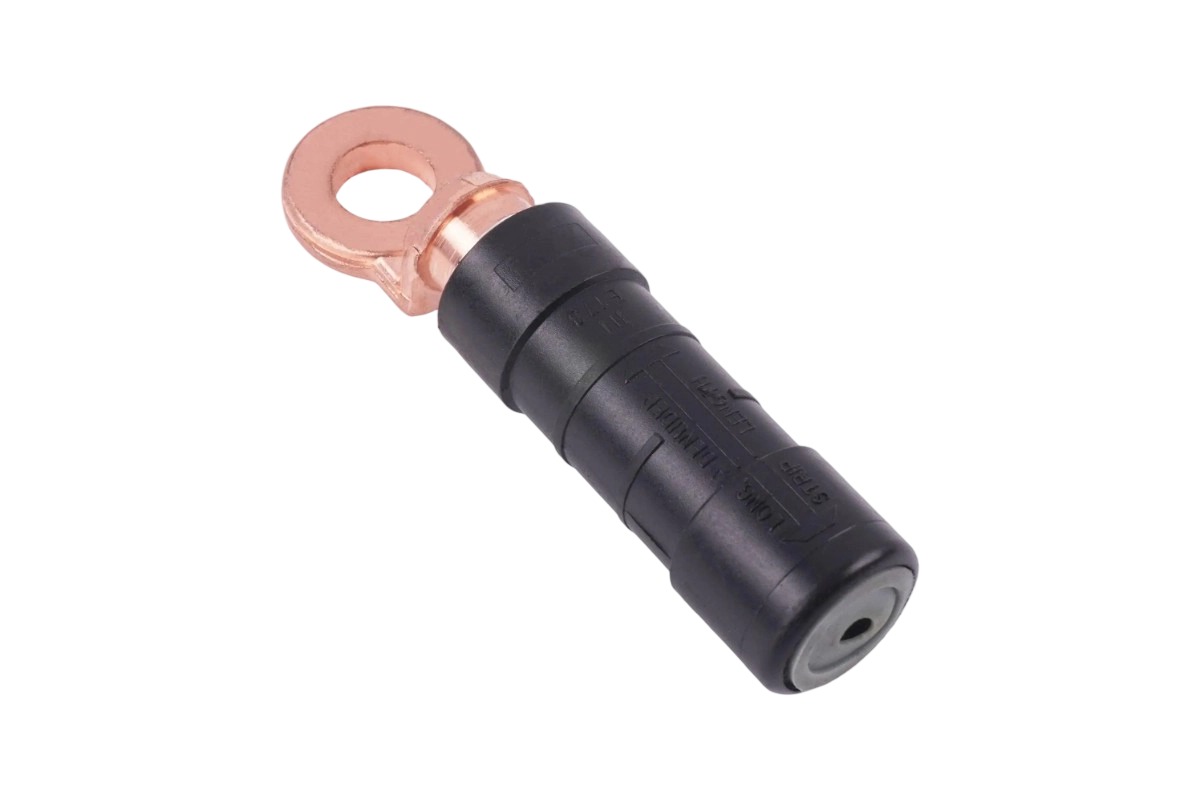

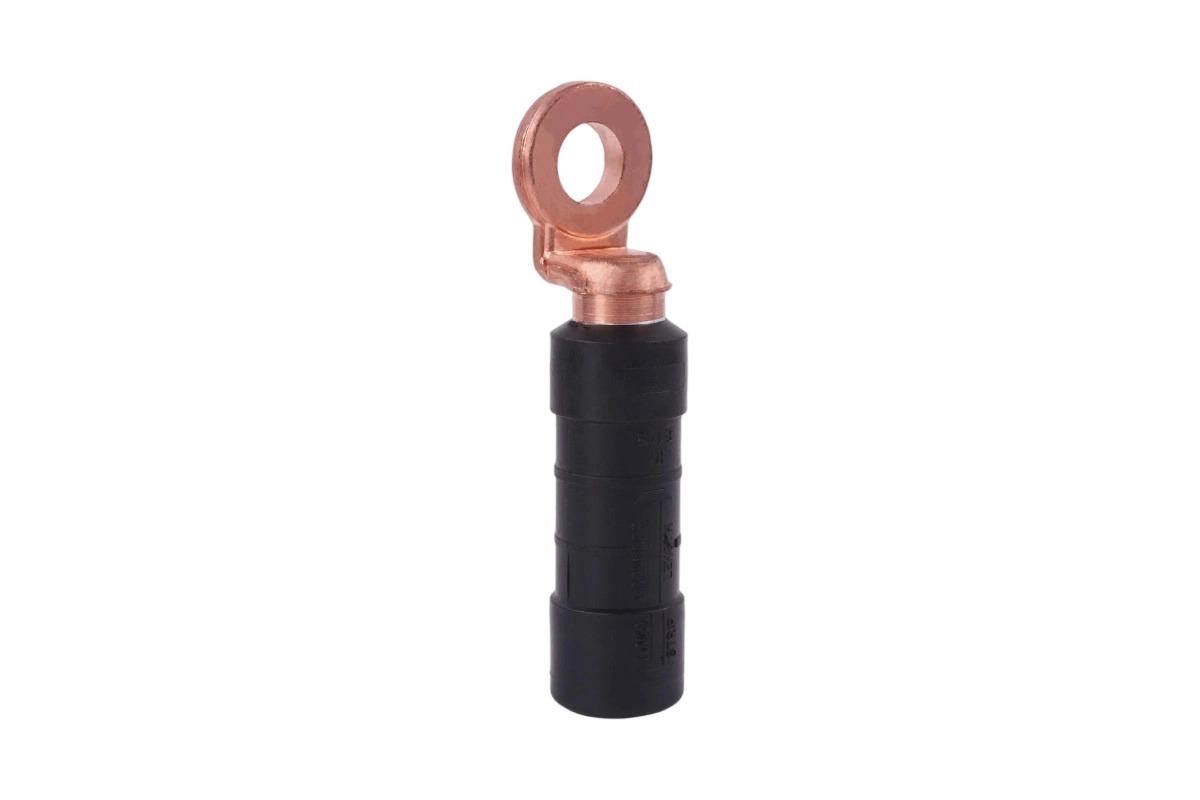

Ce connecteur innovant combine la conductivité élevée du cuivre avec la rentabilité de l'aluminium, éliminant ainsi les risques de corrosion galvanique dans les joints métalliques différents. Conforme aux normes EN 50483-4 et NFC 33-021 , le DTL-4 assure une transmission fiable de l'énergie dans les réseaux BT fonctionnant jusqu'à 1kV. Sa conception pré-isolée intègre des fonctionnalités d'étanchéité avancées, ce qui la rend adaptée aux installations intérieures et extérieures dans diverses conditions environnementales.
La cosse comporte une paume en cuivre pur à 99,9 % pour un contact optimal avec les bornes en cuivre et un manchon en aluminium pur à 99,6 % pour un sertissage sécurisé sur les conducteurs en aluminium. La liaison métallurgique entre le cuivre et l'aluminium est obtenue grâce à un soudage par friction de précision, ce qui entraîne une résistance de contact inférieure à 10 µΩ , dépassant de loin les normes industrielles en matière de transmission de courant à faibles pertes.
Un tube isolant thermoplastique résistant aux UV recouvre les composants conducteurs, offrant une rigidité diélectrique de 6 kV pendant 1 minute sous l'eau, vérifiée par des tests d'étanchéité. Les anneaux en élastomère à code couleur (bleu, orange, rouge, jaune, blanc, gris, rose, violet) permettent une identification rapide des sections de conducteurs compatibles allant de 10 mm⊃2 ; à 150 mm⊃2 ;.
La graisse anti-oxydation pré-remplie dans le manchon en aluminium décompose les couches d'oxyde sur les surfaces des conducteurs tout en créant un joint permanent contre la pénétration d'humidité. La paume en cuivre présente une finition étamée (épaisseur de 5 à 10 µm) pour résister au ternissement et assurer une conductivité à long terme.
Le DTL-4 est largement utilisé pour connecter les câbles BT-ABC aux transformateurs de distribution, aux appareillages de commutation et aux boîtiers de compteurs dans les zones résidentielles, commerciales et industrielles. Son système d'isolation le rend idéal pour les installations où l'exposition à la pluie, à l'humidité ou aux contaminants atmosphériques est courante.
Dans les systèmes solaires photovoltaïques et les petites éoliennes, cette cosse bimétallique isolée facilite des connexions fiables entre les câbles du réseau en aluminium et les barres omnibus en cuivre dans les boîtiers de combinaison et les onduleurs. Il fonctionne efficacement dans une plage de températures allant de -40°C à 90°C , adaptée aux conditions climatiques extrêmes.
Les systèmes de distribution d'énergie temporaires sur les chantiers de construction utilisent le DTL-4 pour connecter des générateurs portables et des panneaux de distribution. Son isolation robuste et sa résistance mécanique résistent aux rigueurs des environnements de construction, notamment aux vibrations et aux impacts physiques.
La cosse est conçue pour être utilisée avec des outils de sertissage hydrauliques standard équipés de matrices adaptées à la taille du conducteur. Consultez les spécifications du fabricant pour connaître les dimensions de la matrice correspondant à chaque variante à code couleur afin de garantir une compression et des performances électriques appropriées.
Bien que le manchon en aluminium soit optimisé pour les conducteurs en aluminium, le DTL-4 peut être utilisé avec des conducteurs en cuivre de taille compatible lorsqu'il est correctement serti. Cependant, pour les connexions cuivre-cuivre, une cosse en cuivre pur est recommandée pour des performances et une rentabilité optimales.
Lorsqu'elle est installée correctement et utilisée selon les paramètres nominaux, la cosse offre une durée de vie de plus de 25 ans . Les matériaux isolants et les composés anti-oxydants sont formulés pour résister au vieillissement, tandis que le joint soudé par friction maintient son intégrité grâce aux cycles thermiques et aux vibrations.
Oui, la cosse répond aux normes EN 50483-4 (norme européenne pour les accessoires de câbles) et NFC 33-021 (norme française pour les connexions électriques), garantissant qu'elle répond à des critères stricts de sécurité et de performance. Il est également conforme à la directive RoHS et ne contient aucune substance dangereuse restreinte.
| Numéro d'article. | Φ | C | B | L | Code couleur | Paquet (pièces) |
Poids brut (kg) |
| DTL-416-10 | 10.5 | 16 | 20 | 75 | Bleu | 200 | 8 |
| DTL-425-12 | 13 | 16 | 24 | 100 | Orange | 200 | 16 |
| DTL-435-12 | 13 | 20 | 24 | 100 | Rouge | 200 | 15.5 |
| DTL-450-12 | 13 | 20 | 24 | 100 | Jaune | 200 | 15.5 |
| DTL-454.6-12 | 13 | 20 | 24 | 100 | Noir | 200 | 14 |
| DTL-470-12 | 13 | 20 | 24 | 100 | Blanc | 200 | 14.5 |
| DTL-495-12 | 13 | 20 | 24 | 100 | Gris | 200 | 14 |
| DTL-4120-12 | 13 | 25/28 | 30 | 118 | Rose | 200 | 15 |
| DTL-4150-12 | 13 | 25/28 | 30 | 118 | Violet | 200 | 15 |
