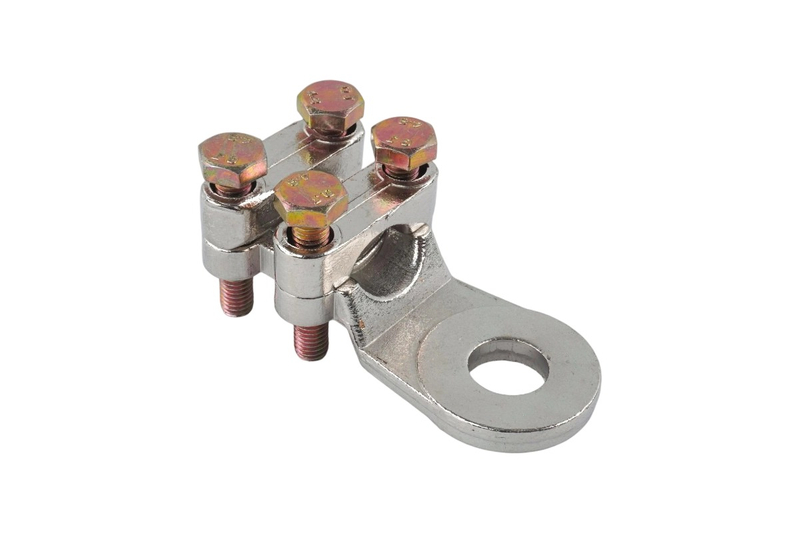

El WCJC Brass Lug representa una solución premium para conexiones de transmisión de energía de alta confiabilidad, diseñada para facilitar terminaciones de conductores seguras en aplicaciones de voltaje medio a alto.
WCJC
Mingxu
Mecanizada con precisión a partir de una aleación de latón de alta calidad, esta orejeta combina una excelente conductividad eléctrica con una resistencia mecánica superior, lo que la hace ideal para infraestructuras críticas de transmisión de energía. A diferencia de las alternativas de cobre o aluminio, el WCJC Brass Lug ofrece mayor resistencia a la corrosión y durabilidad de la rosca, lo que es particularmente valioso en entornos industriales y al aire libre. Disponible en tamaños que van desde 16 mm² a 240 mm² , proporciona soluciones de terminación versátiles para diversos tamaños de conductores en redes de transmisión y distribución.
Construido con una aleación de latón CW617N (CuZn37Pb2), el terminal logra una clasificación de conductividad de ≥65 % IACS (Estándar internacional de cobre recocido), lo que garantiza una transferencia de corriente eficiente con una pérdida de energía mínima. El material de latón resiste naturalmente el deslustre y la corrosión, incluso en ambientes con alta humedad o contaminados.
Cada terminal se somete a un mecanizado de precisión para crear puntos de entrada de conductores suaves y orificios para pernos uniformes, lo que reduce el tiempo de instalación y garantiza un rendimiento constante. La superficie presenta un acabado niquelado (de 5 a 8 µm de espesor) que mejora la resistencia a la corrosión y proporciona una interfaz de baja fricción para apretar pernos repetidamente.
Diseñado para resistir la tensión mecánica de los ciclos térmicos y la vibración, el WCJC Brass Lug mantiene conexiones estables con una resistencia a la tracción superior a 300 MPa . Su construcción robusta admite valores de torque de hasta 45 Nm para conexiones atornilladas, evitando que se afloje en condiciones de carga dinámica.
En subestaciones eléctricas, el WCJC Brass Lug termina conductores de aluminio y cobre en sistemas de barras colectoras, disyuntores y casquillos de transformadores. Su alta capacidad de transporte de corriente (hasta 600 A para un tamaño de 240 mm⊃2) lo hace adecuado para circuitos alimentadores de subestaciones.
Las industrias pesadas, como la fabricación de acero, el procesamiento químico y la minería, utilizan estos terminales para conectar cables de alimentación a interruptores, arrancadores de motores y maquinaria pesada. Su resistencia a los contaminantes industriales garantiza un rendimiento confiable en entornos hostiles.
El terminal desempeña un papel fundamental en los sistemas de energía ferroviaria, terminando conductores en sistemas de catenaria aérea, subestaciones de tracción y sistemas eléctricos de vehículos ferroviarios. Su resistencia a las vibraciones lo hace ideal para las condiciones dinámicas de las operaciones ferroviarias.
Las terminales se adaptan a conductores de cobre sólidos y trenzados, así como a conductores de aluminio cuando se tratan adecuadamente con compuestos antioxidantes. Su diseño universal funciona con conductores circulares, sectoriales y compactos dentro del rango de sección transversal especificado.
El latón ofrece resistencia mecánica y resistencia a la corrosión superiores en comparación con el cobre, lo que lo hace más adecuado para instalaciones y aplicaciones en exteriores que requieren desconexiones repetidas. Si bien el cobre tiene una conductividad ligeramente mayor (~97% IACS frente al ~65% IACS del latón), las terminales de latón proporcionan suficiente conductividad para la mayoría de las aplicaciones de transmisión de energía a un precio competitivo.
Se recomiendan inspecciones visuales periódicas para verificar si hay conexiones sueltas o corrosión, generalmente cada 2 o 3 años en ambientes interiores y anualmente en entornos exteriores o industriales. Limpie las conexiones con un paño seco si es necesario y vuelva a apretar los pernos a los valores especificados si se detectan signos de aflojamiento.
Sí, las orejetas están diseñadas para su instalación con herramientas de engarzado y llaves dinamométricas estándar. Consulte la hoja de datos del producto para conocer los tamaños de matrices de engarzado específicos y los valores de torsión correspondientes a cada tamaño de conductor para garantizar una instalación adecuada.
| Artículo No. | Conductor | φ | A | l | R | Paquete (pos) |
Peso bruto (kg) |
| WCJC-1 | 16 | 7.5 | 21 | 37 | 3.0 | 300 | 12 |
| WCJC-2 | 25~35 | 11 | 22 | 48 | 4.0 | 200 | 12 |
| WCJC-3 | 50~70 | 11 | 31 | 60 | 5.5 | 200 | 20 |
| WCJC-4 | 120~150 | 15 | 35 | 70 | 8.5 | 160 | 25 |
| WCJC-5 | 210~250 | 17 | 46 | 90 | 10.5 | 100 | 30 |
| WCJC-6 | 300 | 21 | 56 | 115 | 12.0 | 50 | 23 |
| WCJC-7 | 400~500 | 23 | 62 | 125 | 15.0 | 50 | 26 |
