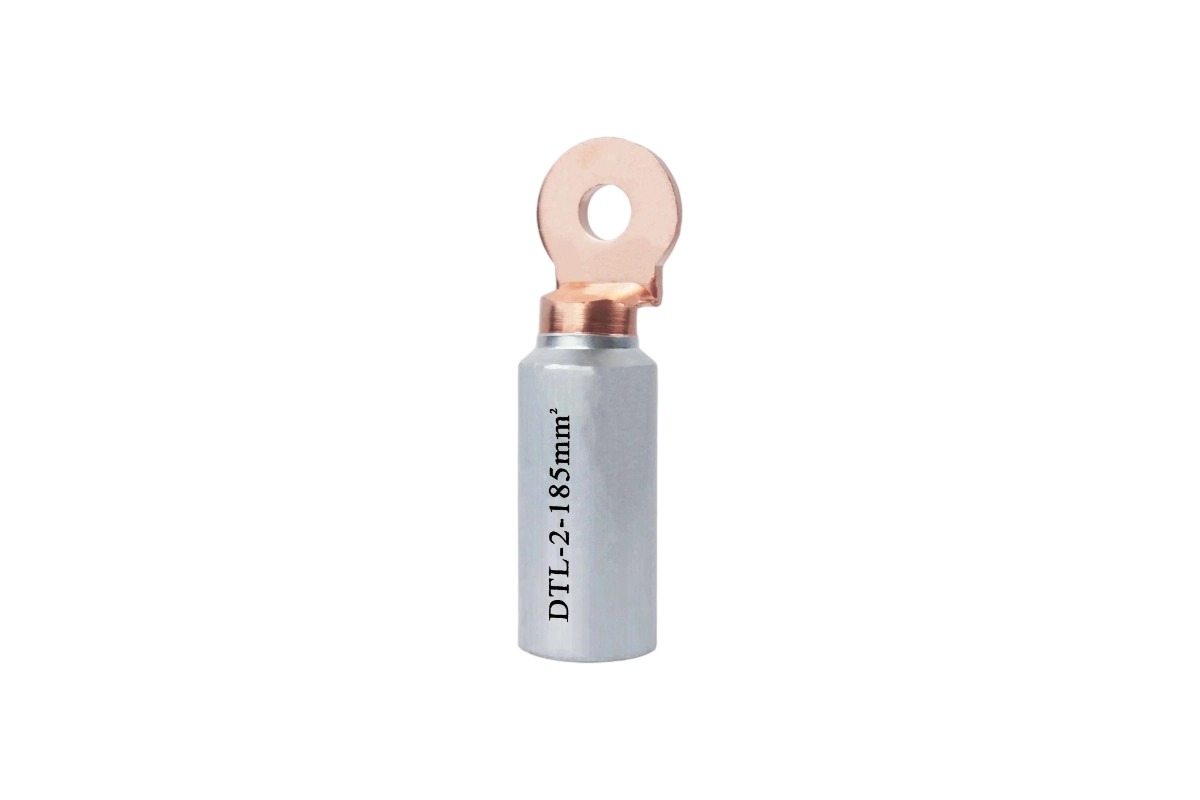

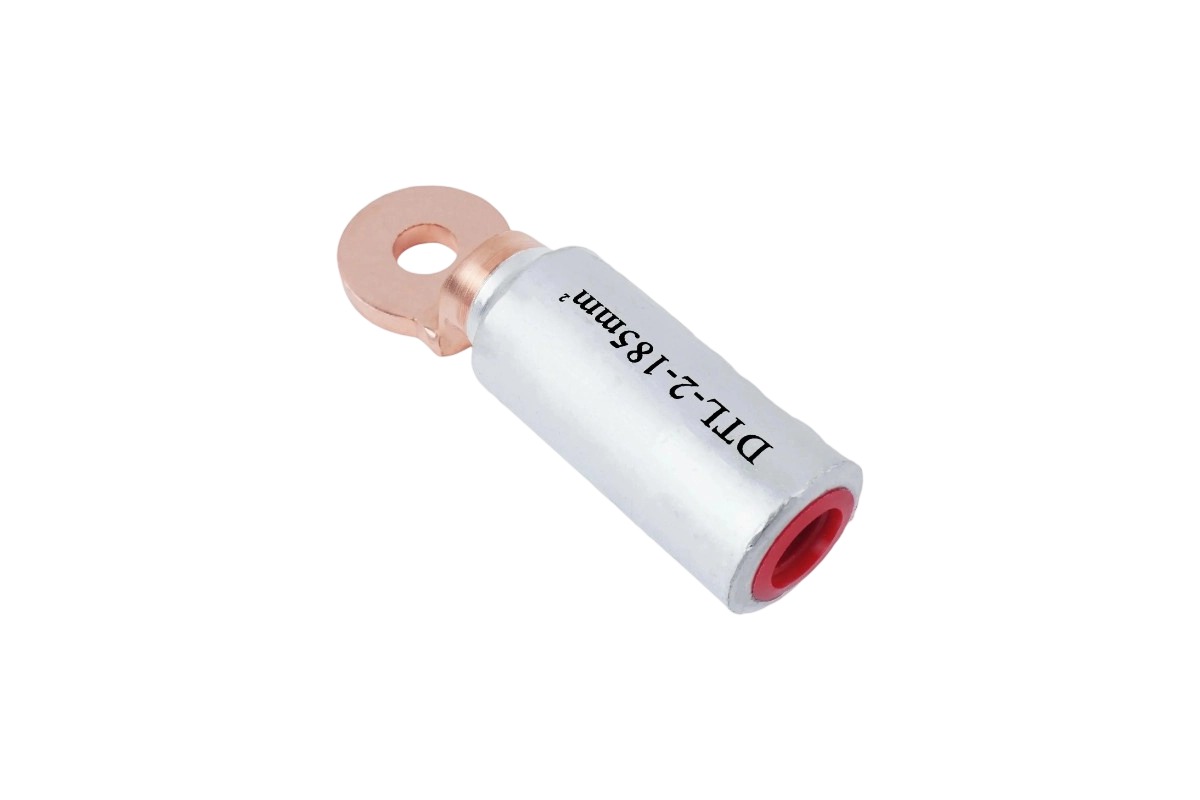

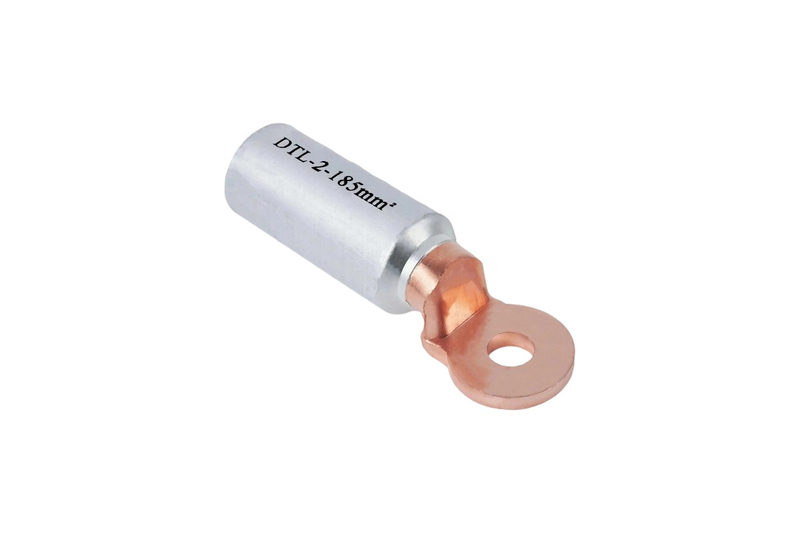

DTL-2
Mingxu
Dieses Präzisionsbauteil nutzt Hochdruck-Reibschweißen , um eine molekulare Verbindung zwischen der Aluminium-Leiterhülse und dem Kupfer-Anschlussabschnitt herzustellen und so Probleme durch galvanische Korrosion bei Verbindungen aus unterschiedlichen Metallen zu vermeiden. Entspricht den Normen IEC 61238-1 und ANSI C119.4 und unterstützt Leiterquerschnitte von 50 mm² bis 1600 mm² in Anlagen bis 33 kV . Sein robustes Design gewährleistet eine zuverlässige Stromübertragung in Versorgungsnetzen, Anlagen für erneuerbare Energien und industriellen Stromversorgungssystemen, bei denen die Verbindungsintegrität direkten Einfluss auf die Betriebszuverlässigkeit hat.
Der Kabelschuh verfügt über eine Hülse aus 99,6 % reinem Aluminium, die für das Crimpen an Aluminium-Stromkabel optimiert ist, und einen Anschlussabschnitt aus 99,9 % ETP-Kupfer für den Anschluss an Kupferschienen und -geräte. Die reibgeschweißte Verbindung erreicht eine Zugfestigkeit von über 180 MPa und behält einen spezifischen Widerstand von ≤1,2 µΩ·cm bei , wodurch ein minimaler Leistungsverlust an der Metallschnittstelle gewährleistet wird.
Der Kabelschuh wurde für Leistungsanwendungen entwickelt und unterstützt Dauerströme von bis zu 1500 A bei der größten Größe mit einer Kurzschlussfestigkeit von 40 kA für 1 Sekunde ohne Leistungseinbußen. Dadurch eignet es sich für primäre Verteilungskreise und Umspannwerksverbindungen, bei denen die Handhabung von Fehlerströmen von entscheidender Bedeutung ist.
Die Kabelöse verfügt über ein Design mit drei Crimpzonen und sorgt für eine gleichmäßige Druckverteilung über den Leiter. Klare visuelle Markierungen weisen auf die korrekte Ausrichtung des Werkzeugs hin. Der Aluminiumzylinder verfügt über mikroaufgeraute Innenflächen , die den Leitergriff im Vergleich zu glatten Designs um 35 % erhöhen und die Verbindungsintegrität bei thermischen Wechselwirkungen aufrechterhalten.
In Umspannwerken schafft die Lasche sichere Übergänge zwischen Aluminium-Zuleitungskabeln und Kupfer-Sammelschienen in Umspannwerken und Schaltanlagen. Seine hohe Stromkapazität unterstützt die hohen Stromlasten in Übertragungs- und Verteilungsnetzen.
Der Kabelschuh spielt eine entscheidende Rolle in Solarparks und Windenergieanlagen, da er Aluminium-Sammelkabel mit Kupfer-Wechselrichterklemmen und Anschlusskästen verbindet. Seine Korrosionsbeständigkeit gewährleistet eine langfristige Leistung in Umgebungen mit erneuerbaren Energien im Freien.
In der Schwerindustrie sorgt der Kabelschuh für zuverlässige Verbindungen zwischen Aluminium-Zuleitungskabeln und Kupferklemmen an großen Motoren, Generatoren und Stromverteilertafeln in Stahlwerken, Chemiefabriken und Produktionsanlagen.
Die optimierte Übergangsgeometrie zwischen Kupfer und Aluminium minimiert die elektrische Feldkonzentration an der Verbindungsstelle, während das isolierungskompatible Design eine ordnungsgemäße Spannungsentlastung ermöglicht und so die dielektrischen Anforderungen von Hochspannungssystemen erfüllt.
Für die Installation sind sechseckige Crimpeinsätze erforderlich, die speziell für Bimetall-Stromanschlüsse kalibriert sind und mit hydraulischen Werkzeugen verwendet werden, die 25 bis 50 Tonnen liefern können. je nach Kabelschuhgröße eine Kraft von Werkzeuge müssen den ISO 6722- Standards für Crimpgenauigkeit entsprechen.
Durch den Reibschweißprozess entsteht eine metallurgische Verbindung ohne Elektrolytlücken, während eine beim Schweißen gebildete intermetallische Verbindungsschicht (≤5 µm Dicke) als Diffusionsbarriere zwischen Kupfer und Aluminium fungiert und die galvanische Wirkung verhindert.
Der Kabelschuh behält seine stabile Leistung über einen Temperaturbereich von -40 °C bis 150 °C bei und gleicht die thermischen Schwankungen aus, die in Stromverteilungssystemen sowohl im Normalbetrieb als auch unter Fehlerbedingungen üblich sind.

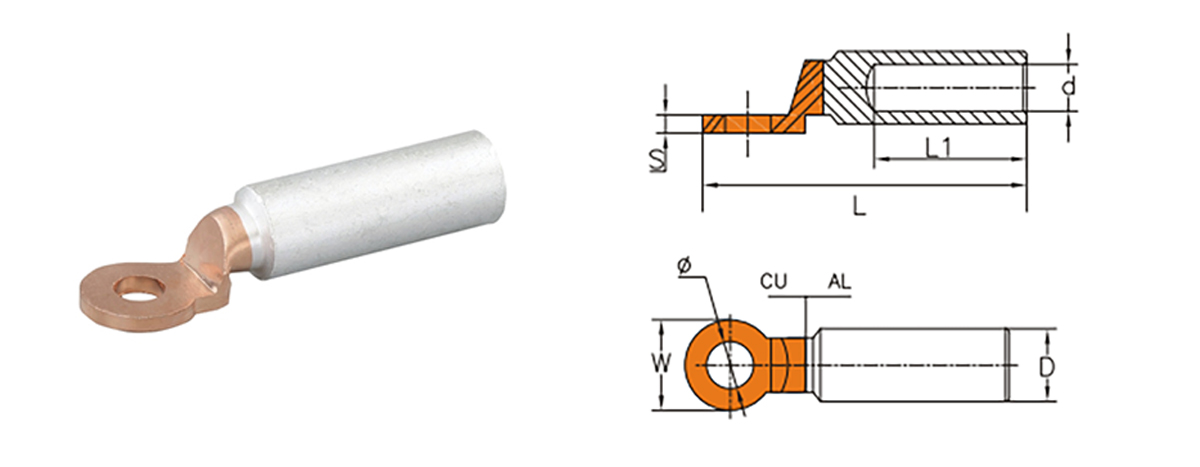

| Artikel-Nr. | Φ±0,3 | D±0,2 | d±0,2 | L±2 | L1±2 | W±0,2 | S±0,2 |
| DTL-2-10 | 10.5 | 14 | 5.5 | 80 | 42 | 20 | 3.0 |
| DTL-2-16 | 10.5 | 16 | 6.5 | 80 | 42 | 20 | 3.0 |
| DTL-2-25 | 10.5 | 16 | 7.5 | 80 | 42 | 20 | 3.0 |
| DTL-2-35 | 10.5 | 16 | 8.5 | 80 | 42 | 20 | 3.0 |
| DTL-2-50 | 12.8 | 20 | 9.8 | 90 | 43 | 25 | 4.5 |
| DTL-2-70 | 12.8 | 20 | 11.5 | 90 | 43 | 25 | 4.5 |
| DTL-2-95 | 12.8 | 20 | 13.5 | 90 | 43 | 25 | 4.5 |
| DTL-2-120 | 12.8 | 25 | 15.0 | 114 | 60 | 30 | 5.5 |
| DTL-2-150 | 12.8 | 25 | 16.5 | 114 | 60 | 30 | 5.5 |
| DTL-2-185 | 12.8 | 32 | 18.5 | 118 | 60 | 35 | 6.0 |
| DTL-2-240 | 12.8 | 32 | 21.5 | 118 | 60 | 35 | 6.0 |
| DTL-2-300 | 12.8 | 34 | 23.5 | 127 | 72 | 35 | 6.0 |
| DTL-2-400 | 17.0 | 40 | 26.0 | 160 | 93 | 36 | 7.0 |
| DTL-2-500 | 17.0 | 47 | 29.5 | 160 | 94 | 36 | 7.0 |
| DTL-2-630 | 17.0 | 47 | 32.5 | 180 | 94 | 50 | 9.0 |
