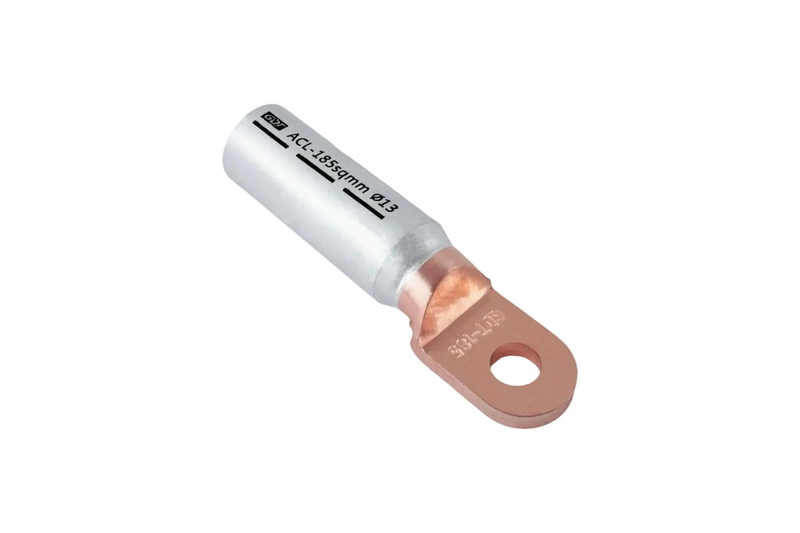

Cosses de câble en cuivre-aluminium série ACL pour disjoncteurs à boîtier moulé et distribution d'énergie

Principales caractéristiques et avantages

• Conception bi-matériau : fabriqué avec un corps à sertir en aluminium qui prend en charge des câbles en aluminium allant de 10 à 630 mm², associé à une cosse en cuivre pour une conductivité supérieure lors de la connexion à des barres omnibus en cuivre ou à des bornes d'équipement. Cette combinaison équilibre polyvalence et performances pour répondre à divers besoins de câblage.

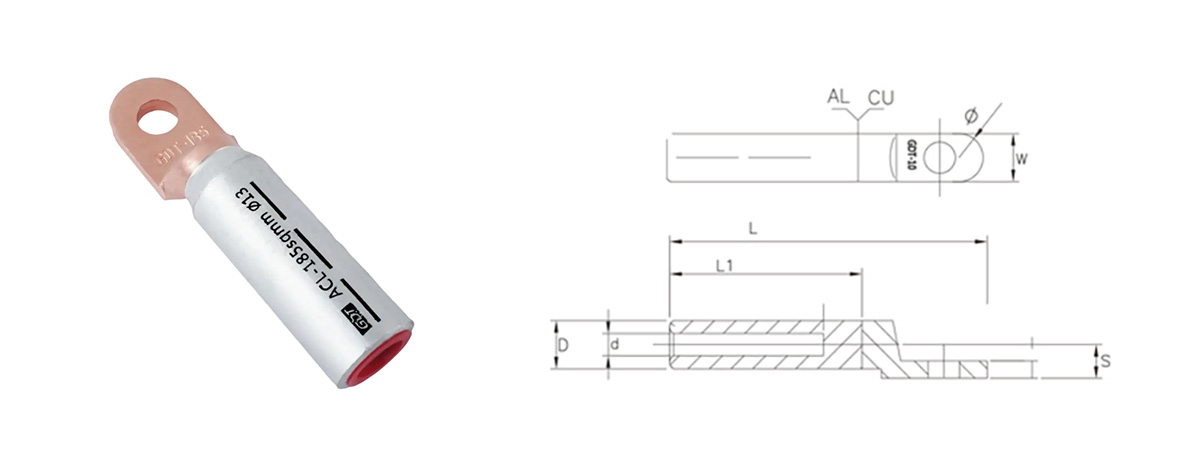

• Construit avec précision pour la cohérence : équipé de tailles de trous de boulons standardisées (Ø6–Ø17) qui s'alignent parfaitement avec les normes de montage de l'industrie. Des indicateurs clairs de profondeur de sertissage simplifient l'installation, garantissant une compression uniforme et sécurisée à chaque fois, réduisant ainsi les erreurs d'installation et améliorant la fiabilité de la connexion.

• Résistance améliorée à la corrosion : la cosse en cuivre de haute pureté et le corps en aluminium résistant à l'oxydation fonctionnent ensemble pour prolonger la durée de vie, même dans des environnements difficiles tels que les installations industrielles, les zones côtières ou les environnements à forte humidité où les connecteurs standard se dégradent rapidement.

Étapes d'installation simples

1. Dénudez l'isolant du câble en aluminium jusqu'à la longueur indiquée sur le corps du terminal ACL. Suivez le guide marqué pour un ajustement parfait.

2. Insérez complètement le câble dénudé dans le corps en aluminium, en vous assurant qu'aucun brin de fil n'est exposé à l'extérieur du corps (cela évite les problèmes de connexion et les risques pour la sécurité).

3. Utilisez un outil de sertissage hydraulique avec des matrices de taille appropriée pour comprimer le canon en 2 à 3 points uniformément espacés pour une tenue et une conductivité maximales.

4. Alignez le trou de boulon de la cosse en cuivre avec le MCCB ou la borne du jeu de barres, puis fixez-le à l'aide d'un boulon à couple contrôlé pour répondre aux exigences de couple spécifiées.

Lignes directrices de sélection

• Choisissez un terminal ACL dont la plage de section transversale (par exemple, ACL-185 mm²) correspond à la taille de votre câble en aluminium : un dimensionnement inapproprié entraîne des connexions desserrées et une surchauffe.

• Sélectionnez un diamètre de trou de boulon (entre Ø6 et Ø17) compatible avec les goujons de montage de votre MCCB, appareillage de commutation ou panneau de distribution.

• Optez pour des bornes ACL lors de la connexion de câbles en aluminium à des équipements à base de cuivre, notamment des MCCB, des panneaux de distribution et des systèmes de jeux de barres : cela élimine la corrosion galvanique et garantit une fiabilité à long terme.
