DT
Mingxu

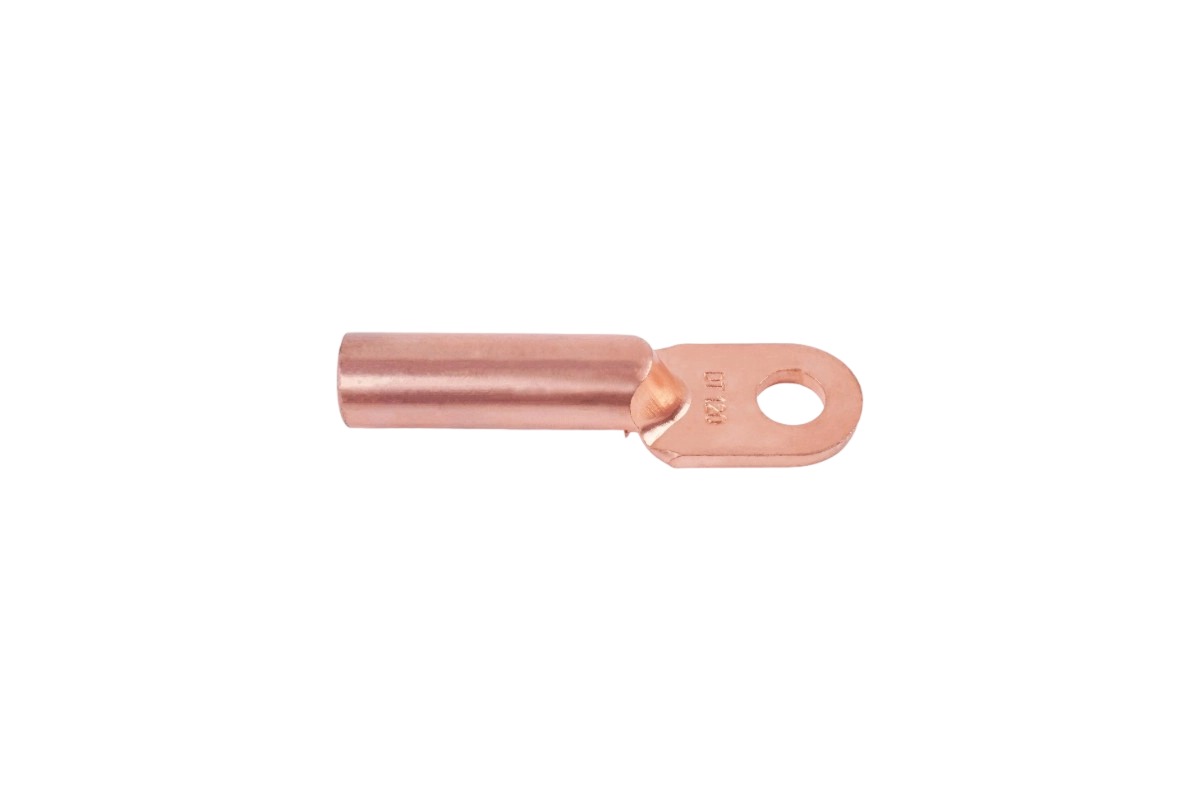

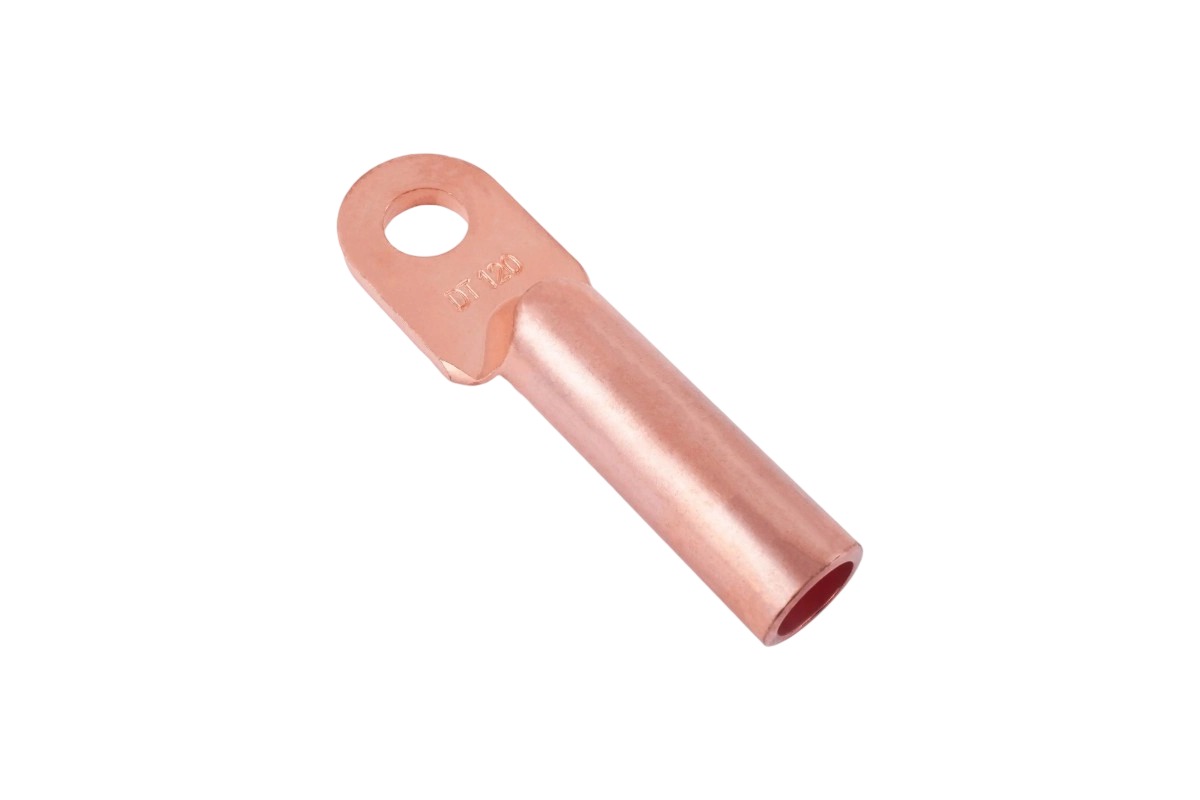

Usinée avec précision à partir de cuivre ETP (électrolytique résistant) de haute pureté à 99,9 % , cette cosse à sertir offre une capacité de transport de courant exceptionnelle dans les systèmes basse à moyenne tension. Conforme aux normes UL 486B et CEI 61238-1 , il prend en charge des sections de conducteurs à partir de 10 mm⊃2 ; à 630 mm⊃2 ; dans les systèmes fonctionnant jusqu'à 10 kV . Sa construction en cuivre massif élimine les points de défaillance potentiels trouvés dans les alternatives plaquées ou composites, ce qui le rend idéal pour les applications critiques, notamment les systèmes de mise à la terre, les centres de données et les machines industrielles à courant élevé où l'intégrité de la connexion a un impact direct sur la sécurité et l'efficacité opérationnelles.
Fabriquée à partir de cuivre ETP pur à 99,9 % (alliage C11000), la cosse offre une conductivité exceptionnelle de 97 % IACS pour une perte de puissance minimale à travers la connexion. Cette conductivité élevée garantit un transfert de courant efficace même dans les applications à ampérage élevé, réduisant ainsi l'échauffement résistif qui peut dégrader les performances de connexion au fil du temps.
Le cuivre subit un processus de recuit précis qui atteint une dureté de HV 65-85 , garantissant une déformation uniforme lors du sertissage pour un joint étanche aux gaz avec les brins conducteurs. Ce processus de recuit maintient la conductivité tout en améliorant la ductilité, permettant à la cosse de s'adapter parfaitement aux surfaces du conducteur sans se fissurer ni se fendre.
La cosse présente un étamage brillant (épaisseur de 8 à 12 µm) sur toutes les surfaces exposées, offrant une résistance à la corrosion supérieure à celle du cuivre nu. Ce placage protège contre l'oxydation atmosphérique, les polluants industriels et la pénétration de l'humidité, tout en maintenant une faible résistance de contact, même dans des environnements difficiles.
Dotée d'un corps cylindrique avec des dentelures internes et d'une paume plate, la cosse est usinée avec précision pour garantir des dimensions constantes et des performances de sertissage optimales. La paume du terminal comprend des trous de boulons positionnés avec précision (M5 à M24) avec des bords chanfreinés pour éviter d'endommager les boulons lors de l'installation.
Dans les sous-stations électriques, les centres de données et les établissements de santé, la cosse fournit des connexions de mise à la terre essentielles pour les équipements, garantissant ainsi une dissipation appropriée du courant de défaut et la sécurité du personnel. Sa conductivité élevée le rend idéal pour les applications de mise à la terre sensibles où une faible résistance est obligatoire.
Les systèmes d'énergie solaire et éolienne utilisent la cosse pour connecter les conducteurs en cuivre aux bornes de l'onduleur et aux boîtiers de combinaison, garantissant ainsi un transfert efficace de l'énergie des systèmes de production vers le réseau électrique ou les systèmes de stockage.
Les entrepreneurs en électricité spécifient la cosse pour les applications commerciales à forte charge, notamment les immeubles de grande hauteur, les centres commerciaux et les installations sportives, où elle connecte les câbles d'alimentation aux panneaux de distribution et aux jeux de barres conformément aux codes électriques stricts.
Le 630mm² Cette taille prend en charge une gestion de courant continu jusqu'à 1 250 A dans des conditions ambiantes de 30 °C , avec des facteurs de déclassement appliqués pour des températures plus élevées conformément aux normes NEC et CEI. Cette capacité de courant élevée le rend adapté aux grandes applications commerciales et industrielles.
L'installation nécessite des matrices de sertissage hexagonales adaptées à la taille du conducteur, utilisées avec des outils hydrauliques délivrant 15 à 40 tonnes de force selon la taille des cosses. Un sertissage correct permet d'obtenir une résistance de contact de ≤5 µΩ lorsqu'elle est mesurée conformément aux procédures de test UL 486B.
Non, cette cosse est spécialement conçue pour les conducteurs en cuivre uniquement. Pour les conducteurs en aluminium, utilisez une cosse à sertir bimétallique dédiée pour éviter la corrosion galvanique et garantir des performances de connexion appropriées. Mélanger des cosses en cuivre avec des conducteurs en aluminium sans une isolation adéquate annulera les certifications.
Conservez la cosse dans un environnement sec à des températures comprises entre 5°C et 30°C pour éviter l'accumulation d'humidité. La surface étamée offre jusqu'à 24 mois de protection contre la corrosion en stockage lorsqu'elle est conservée dans son emballage d'origine, après quoi une inspection visuelle de l'oxydation est recommandée avant utilisation.
| Numéro d'article. | φ±0,5 | D ± 0,5 | d ± 0,5 | L±2 | W ± 0,5 | S ± 0,5 | Paquet (pièces) |
Poids brut (kg) |
| DT(G)-10 | 8.5 | 8.0 | 5.4 | 51 | 12.4 | 2.2 | 1800 | 19.0 |
| DT(G)-16 | 8.5 | 8.8 | 6.0 | 56 | 12.4 | 2.7 | 1200 | 19.0 |
| DT(G)-25 | 8.5 | 10.0 | 7.1 | 61 | 14.3 | 2.8 | 960 | 18.5 |
| DT(G)-35 | 10.5 | 11.0 | 8.2 | 66 | 15.8 | 2.8 | 720 | 18.5 |
| DT(G)-50 | 10.5 | 13.0 | 10.1 | 71 | 18.9 | 3.0 | 600 | 19.0 |
| DT(G)-70 | 12.5 | 16.0 | 12.1 | 80 | 23.0 | 3.9 | 420 | 24.0 |
| DT(G)-95 | 12.5 | 18.0 | 14.0 | 86 | 26.0 | 4.0 | 300 | 22.9 |
| DT(G)-120 | 14.5 | 20.0 | 15.7 | 95 | 28.7 | 4.4 | 240 | 26.5 |
| DT(G)-150 | 14.5 | 22.0 | 17.4 | 101 | 32.0 | 4.7 | 240 | 31.0 |
| DT(G)-185 | 16.5 | 25.0 | 19.2 | 112 | 36.0 | 5.8 | 180 | 33.4 |
| DT(G)-240 | 16.5 | 27.0 | 21.0 | 118 | 38.7 | 6.0 | 120 | 26.5 |
| DT(G)-300 | 16.5 | 30.0 | 24.1 | 134 | 43.5 | 6.0 | 96 | 30.0 |
| DT(G)-400 | 18.5 | 33.0 | 26.0 | 153 | 47.5 | 7.0 | 96 | 31.0 |
| DT(G)-500 | 20.5 | 40.0 | 31.7 | 170 | 58.0 | 8.5 | 72 | 32.0 |
| DT(G)-630 | 20.5 | 45.0 | 36.0 | 210 | 65.0 | 9.2 | 72 | 32.5 |
