DT
Mingxu

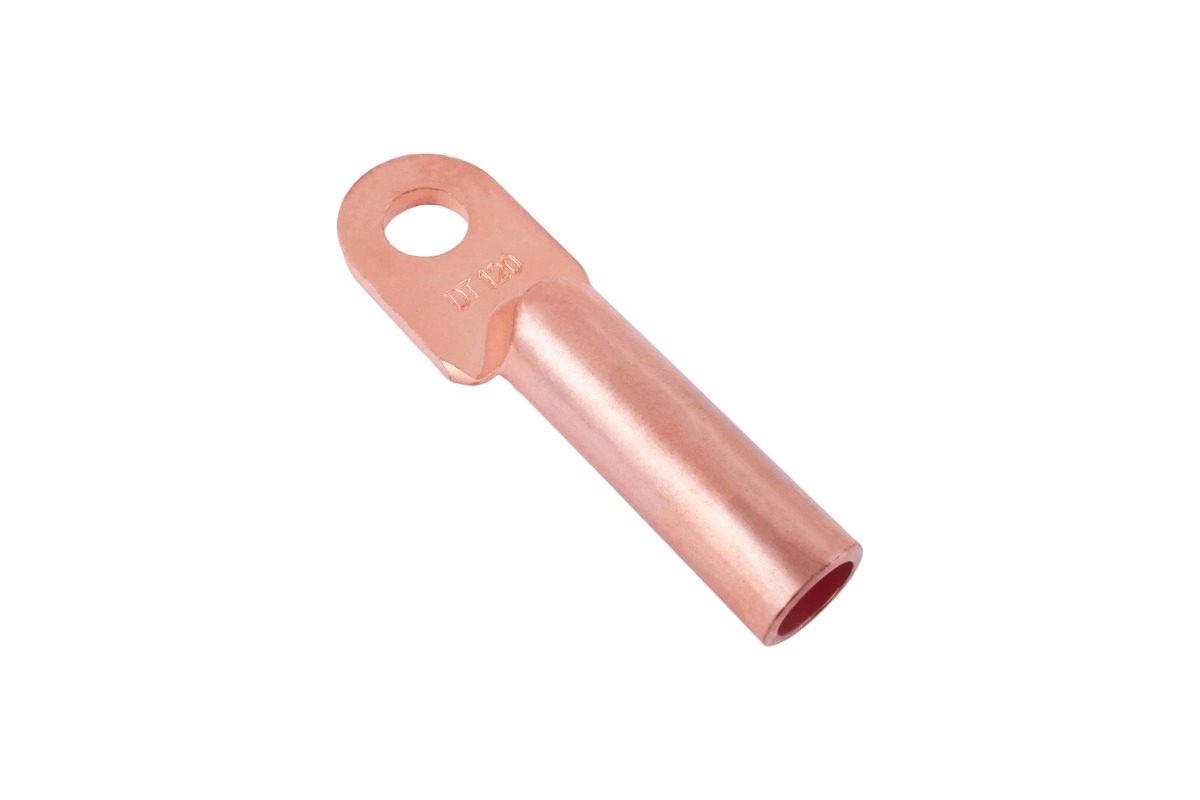

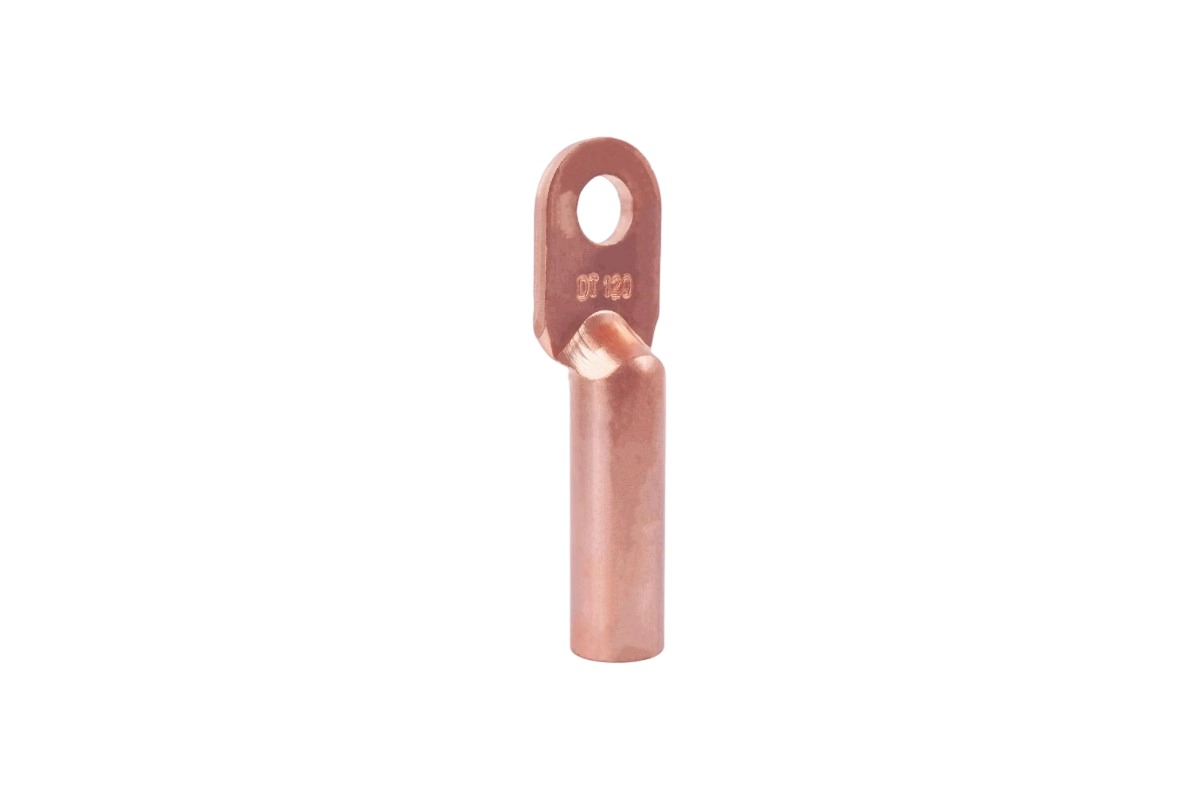

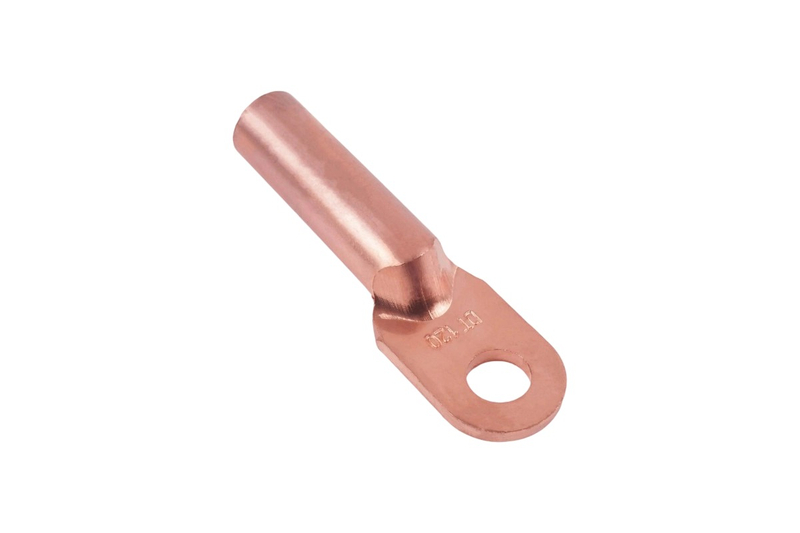

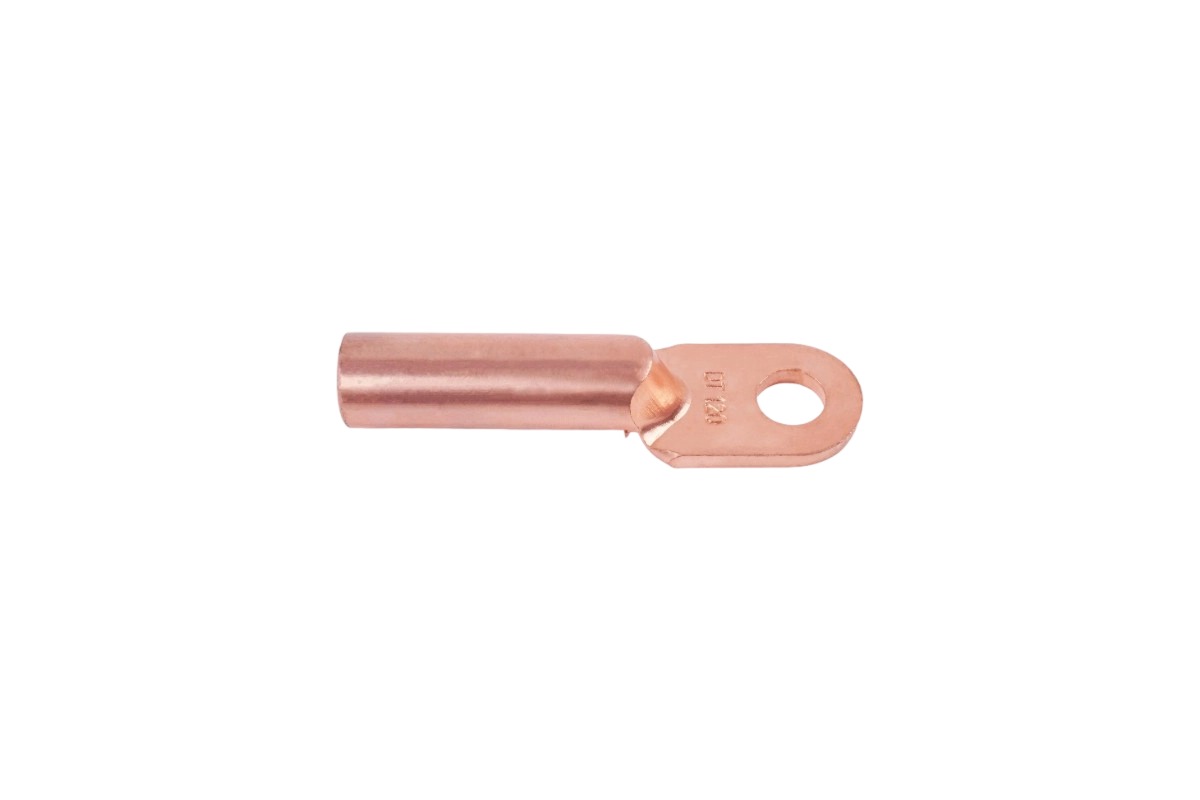

Mecanizado con precisión a partir de un 99,9 % de cobre electrolítico resistente (ETP) de alta pureza , este terminal de engarce proporciona una capacidad excepcional de transporte de corriente en sistemas de voltaje bajo a medio. Cumple con las normas UL 486B e IEC 61238-1 , admite secciones de conductores desde 10 mm² a 630 mm² en sistemas que operan hasta 10 kV . Su sólida construcción de cobre elimina los posibles puntos de falla que se encuentran en alternativas enchapadas o compuestas, lo que lo hace ideal para aplicaciones críticas que incluyen sistemas de puesta a tierra, centros de datos y maquinaria industrial de alta corriente donde la integridad de la conexión afecta directamente la seguridad y eficiencia operativa.
Fabricado con cobre ETP puro al 99,9 % (aleación C11000), el terminal ofrece una conductividad excepcional del 97 % IACS para una pérdida de energía mínima en la conexión. Esta alta conductividad garantiza una transferencia de corriente eficiente incluso en aplicaciones de alto amperaje, lo que reduce el calentamiento resistivo que puede degradar el rendimiento de la conexión con el tiempo.
El cobre se somete a un proceso de recocido preciso que logra una dureza de HV 65-85 , lo que garantiza una deformación uniforme durante el engarzado para un sello hermético al gas con hilos conductores. Este proceso de recocido mantiene la conductividad al tiempo que mejora la ductilidad, lo que permite que la terminal se ajuste perfectamente a las superficies del conductor sin agrietarse ni dividirse.
La orejeta presenta un revestimiento de estaño brillante (de 8 a 12 µm de espesor) en todas las superficies expuestas, lo que proporciona una resistencia a la corrosión superior en comparación con el cobre desnudo. Este revestimiento protege contra la oxidación atmosférica, los contaminantes industriales y la entrada de humedad, manteniendo una baja resistencia al contacto incluso en entornos hostiles.
Con un cilindro cilíndrico con dientes internos y una palma terminal plana, la orejeta está mecanizada con precisión para garantizar dimensiones consistentes y un rendimiento de engarzado óptimo. La palma del terminal incluye orificios para pernos ubicados con precisión (M5 a M24) con bordes biselados para evitar daños a los pernos durante la instalación.
En subestaciones eléctricas, centros de datos e instalaciones sanitarias, el terminal proporciona conexiones de conexión a tierra esenciales para los equipos, lo que garantiza una disipación adecuada de la corriente de falla y la seguridad del personal. Su alta conductividad lo hace ideal para aplicaciones de puesta a tierra sensibles donde es obligatoria una baja resistencia.
Los sistemas de energía solar y eólica emplean el terminal para conectar conductores de cobre a terminales de inversores y cajas combinadoras, asegurando una transferencia eficiente de energía desde los sistemas de generación a la red eléctrica o los sistemas de almacenamiento.
Los contratistas eléctricos especifican el terminal para aplicaciones comerciales de alta carga, incluidos edificios de gran altura, centros comerciales e instalaciones deportivas, donde conecta cables de alimentación a paneles de distribución y barras colectoras de acuerdo con códigos eléctricos estrictos.
Los 630 mm² El tamaño admite el manejo de corriente continua de hasta 1250 A en condiciones ambientales de 30 °C , con factores de reducción aplicados para temperaturas más altas de acuerdo con los estándares NEC e IEC. Esta alta capacidad de corriente lo hace adecuado para grandes aplicaciones comerciales e industriales.
La instalación requiere troqueles de engarzado hexagonales adaptados al tamaño del conductor, utilizados con herramientas hidráulicas que entregan entre 15 y 40 toneladas de fuerza, según el tamaño de la orejeta. Un engarzado adecuado logra una resistencia de contacto de ≤5 µΩ cuando se mide de acuerdo con los procedimientos de prueba UL 486B.
No, este terminal está diseñado específicamente para conductores de cobre únicamente. Para conductores de aluminio, utilice un terminal de engarce bimetálico exclusivo para evitar la corrosión galvánica y garantizar un rendimiento de conexión adecuado. Mezclar terminales de cobre con conductores de aluminio sin el aislamiento adecuado anulará las certificaciones.
Guarde el terminal en un ambiente seco a temperaturas entre 5 °C y 30 °C para evitar la acumulación de humedad. La superficie estañada proporciona hasta 24 meses de protección contra la corrosión en almacenamiento cuando se conserva en el embalaje original, después de lo cual se recomienda una inspección visual para detectar oxidación antes de su uso.

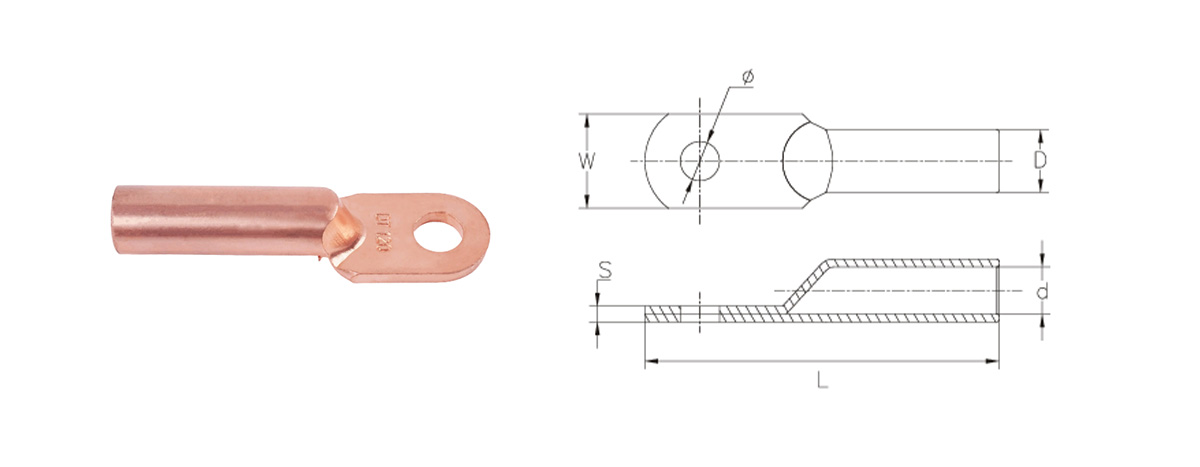

| Número de artículo. | φ±0,5 | D±0,5 | d±0,5 | L±2 | W±0,5 | S±0,5 | Paquete (piezas) |
Peso bruto (kg) |
| DT(G)-10 | 8.5 | 8.0 | 5.4 | 51 | 12.4 | 2.2 | 1800 | 19.0 |
| DT(G)-16 | 8.5 | 8.8 | 6.0 | 56 | 12.4 | 2.7 | 1200 | 19.0 |
| DT(G)-25 | 8.5 | 10.0 | 7.1 | 61 | 14.3 | 2.8 | 960 | 18.5 |
| DT(G)-35 | 10.5 | 11.0 | 8.2 | 66 | 15.8 | 2.8 | 720 | 18.5 |
| DT(G)-50 | 10.5 | 13.0 | 10.1 | 71 | 18.9 | 3.0 | 600 | 19.0 |
| DT(G)-70 | 12.5 | 16.0 | 12.1 | 80 | 23.0 | 3.9 | 420 | 24.0 |
| DT(G)-95 | 12.5 | 18.0 | 14.0 | 86 | 26.0 | 4.0 | 300 | 22.9 |
| DT(G)-120 | 14.5 | 20.0 | 15.7 | 95 | 28.7 | 4.4 | 240 | 26.5 |
| DT(G)-150 | 14.5 | 22.0 | 17.4 | 101 | 32.0 | 4.7 | 240 | 31.0 |
| DT(G)-185 | 16.5 | 25.0 | 19.2 | 112 | 36.0 | 5.8 | 180 | 33.4 |
| DT(G)-240 | 16.5 | 27.0 | 21.0 | 118 | 38.7 | 6.0 | 120 | 26.5 |
| DT(G)-300 | 16.5 | 30.0 | 24.1 | 134 | 43.5 | 6.0 | 96 | 30.0 |
| DT(G)-400 | 18.5 | 33.0 | 26.0 | 153 | 47.5 | 7.0 | 96 | 31.0 |
| DT(G)-500 | 20.5 | 40.0 | 31.7 | 170 | 58.0 | 8.5 | 72 | 32.0 |
| DT(G)-630 | 20.5 | 45.0 | 36.0 | 210 | 65.0 | 9.2 | 72 | 32.5 |
