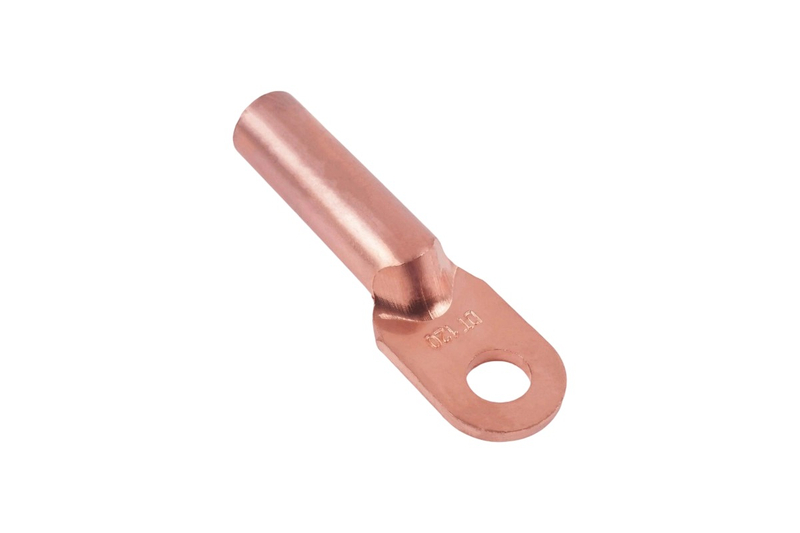

Dieser Crimpkabelschuh ist präzisionsgefertigt aus 99,9 % hochreinem ETP-Kupfer (Electrolytic Tough Pitch) und bietet eine außergewöhnliche Strombelastbarkeit in Nieder- und Mittelspannungssystemen. Entspricht den Standards UL 486B und IEC 61238-1 und unterstützt Leiterquerschnitte von 10 mm² bis 630 mm² in Systemen, die bis zu 10 kV betrieben werden . Seine solide Kupferkonstruktion eliminiert potenzielle Fehlerstellen, die bei plattierten oder zusammengesetzten Alternativen zu finden sind, und macht es ideal für kritische Anwendungen wie Erdungssysteme, Rechenzentren und Hochstrom-Industriemaschinen, bei denen die Verbindungsintegrität sich direkt auf die Betriebssicherheit und Effizienz auswirkt.
Der aus gefertigte 99,9 % reinem ETP-Kupfer (C11000-Legierung) Kabelschuh bietet eine außergewöhnliche Leitfähigkeit von 97 % IACS für minimalen Leistungsverlust über die Verbindung. Diese hohe Leitfähigkeit gewährleistet eine effiziente Stromübertragung auch bei Anwendungen mit hoher Stromstärke und reduziert die Widerstandserwärmung, die mit der Zeit die Verbindungsleistung beeinträchtigen kann.
Das Kupfer durchläuft einen präzisen Glühprozess, der eine Härte von HV 65–85 erreicht und so eine gleichmäßige Verformung beim Crimpen für eine gasdichte Abdichtung mit Leiterlitzen gewährleistet. Dieser Glühprozess erhält die Leitfähigkeit aufrecht und verbessert gleichzeitig die Duktilität, sodass sich der Kabelschuh perfekt an die Leiteroberflächen anpasst, ohne zu reißen oder zu splittern.
Der Kabelschuh verfügt auf allen freiliegenden Oberflächen über eine helle Zinnbeschichtung (8–12 µm Dicke), die im Vergleich zu blankem Kupfer eine bessere Korrosionsbeständigkeit bietet. Diese Beschichtung schützt vor atmosphärischer Oxidation, industriellen Schadstoffen und dem Eindringen von Feuchtigkeit und sorgt selbst in rauen Umgebungen für einen niedrigen Kontaktwiderstand.
Der Kabelschuh verfügt über einen zylindrischen Zylinder mit Innenverzahnung und einer flachen Anschlusshandfläche und ist präzisionsgefertigt, um einheitliche Abmessungen und optimale Crimpleistung zu gewährleisten. Die Anschlussfläche verfügt über genau positionierte Schraubenlöcher (M5 bis M24) mit abgeschrägten Kanten, um eine Beschädigung der Schrauben während der Installation zu verhindern.
In Umspannwerken, Rechenzentren und Gesundheitseinrichtungen stellt die Kabelschuh wichtige Erdungsverbindungen für Geräte bereit und sorgt so für eine ordnungsgemäße Fehlerstromableitung und die Sicherheit des Personals. Seine hohe Leitfähigkeit macht es ideal für empfindliche Erdungsanwendungen, bei denen ein niedriger Widerstand zwingend erforderlich ist.
Solar- und Windenergiesysteme nutzen die Kabelschuh zum Anschluss von Kupferleitern an Wechselrichterklemmen und Anschlusskästen und sorgen so für eine effiziente Stromübertragung von Erzeugungssystemen zum Stromnetz oder zu Speichersystemen.
Elektroinstallateure spezifizieren den Kabelschuh für hochbelastete gewerbliche Anwendungen wie Hochhäuser, Einkaufszentren und Sportanlagen, wo er Zuleitungskabel gemäß strengen Elektrovorschriften mit Verteilertafeln und Sammelschienen verbindet.
Die 630 mm² Die Größe unterstützt eine Dauerstrombelastbarkeit von bis zu 1250 A bei Umgebungsbedingungen von 30 °C , wobei für höhere Temperaturen gemäß NEC- und IEC-Standards Reduzierungsfaktoren angewendet werden. Aufgrund dieser hohen Stromkapazität eignet es sich für große gewerbliche und industrielle Anwendungen.
Für die Installation sind sechseckige Crimpeinsätze erforderlich, die auf die Leitergröße abgestimmt sind und mit hydraulischen Werkzeugen verwendet werden, die 15 bis 40 Tonnen liefern. je nach Kabelschuhgröße eine Kraft von Durch ordnungsgemäßes Crimpen wird ein Kontaktwiderstand von ≤5 µΩ erreicht , gemessen gemäß den UL 486B-Testverfahren.
Nein, dieser Kabelschuh ist speziell nur für Kupferleiter konzipiert. Verwenden Sie für Aluminiumleiter einen speziellen Bimetall-Crimpkabelschuh, um galvanische Korrosion zu verhindern und eine ordnungsgemäße Verbindungsleistung sicherzustellen. Das Mischen von Kupferkabelschuhen mit Aluminiumleitern ohne ordnungsgemäße Isolierung führt zum Erlöschen der Zertifizierungen.
Lagern Sie die Öse in einer trockenen Umgebung bei Temperaturen zwischen 5 °C und 30 °C, um Feuchtigkeitsansammlungen zu vermeiden. Die verzinnte Oberfläche bietet 24 Monaten . Anschließend wird vor der Verwendung eine Sichtprüfung auf Oxidation empfohlen. bei Lagerung in der Originalverpackung einen Korrosionsschutz von bis zu
| Artikel-Nr. | φ±0,5 | D±0,5 | d±0,5 | L±2 | W±0,5 | S±0,5 | Paket (Stück) |
Bruttogewicht (kg) |
| DT(G)-10 | 8.5 | 8.0 | 5.4 | 51 | 12.4 | 2.2 | 1800 | 19.0 |
| DT(G)-16 | 8.5 | 8.8 | 6.0 | 56 | 12.4 | 2.7 | 1200 | 19.0 |
| DT(G)-25 | 8.5 | 10.0 | 7.1 | 61 | 14.3 | 2.8 | 960 | 18.5 |
| DT(G)-35 | 10.5 | 11.0 | 8.2 | 66 | 15.8 | 2.8 | 720 | 18.5 |
| DT(G)-50 | 10.5 | 13.0 | 10.1 | 71 | 18.9 | 3.0 | 600 | 19.0 |
| DT(G)-70 | 12.5 | 16.0 | 12.1 | 80 | 23.0 | 3.9 | 420 | 24.0 |
| DT(G)-95 | 12.5 | 18.0 | 14.0 | 86 | 26.0 | 4.0 | 300 | 22.9 |
| DT(G)-120 | 14.5 | 20.0 | 15.7 | 95 | 28.7 | 4.4 | 240 | 26.5 |
| DT(G)-150 | 14.5 | 22.0 | 17.4 | 101 | 32.0 | 4.7 | 240 | 31.0 |
| DT(G)-185 | 16.5 | 25.0 | 19.2 | 112 | 36.0 | 5.8 | 180 | 33.4 |
| DT(G)-240 | 16.5 | 27.0 | 21.0 | 118 | 38.7 | 6.0 | 120 | 26.5 |
| DT(G)-300 | 16.5 | 30.0 | 24.1 | 134 | 43.5 | 6.0 | 96 | 30.0 |
| DT(G)-400 | 18.5 | 33.0 | 26.0 | 153 | 47.5 | 7.0 | 96 | 31.0 |
| DT(G)-500 | 20.5 | 40.0 | 31.7 | 170 | 58.0 | 8.5 | 72 | 32.0 |
| DT(G)-630 | 20.5 | 45.0 | 36.0 | 210 | 65.0 | 9.2 | 72 | 32.5 |
