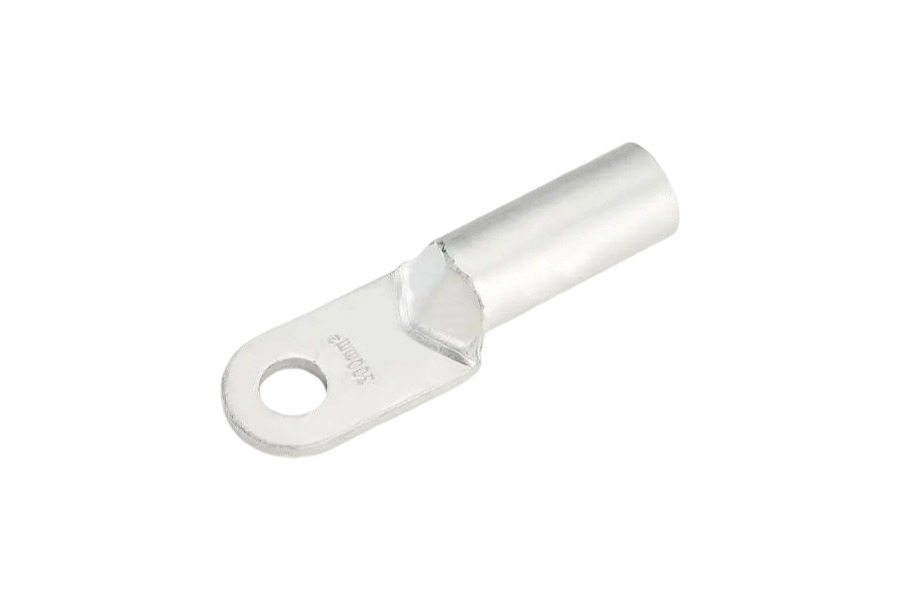

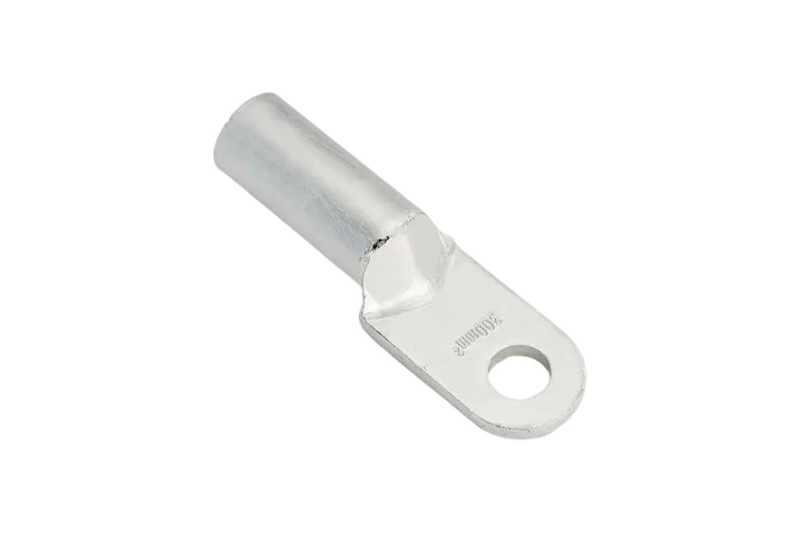

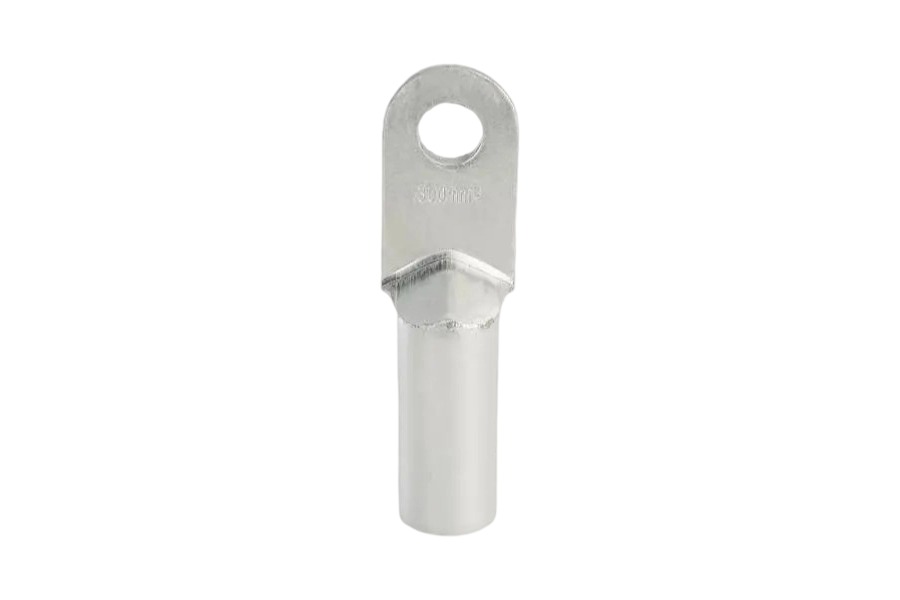

Der Aluminium-Crimpkabelschuh für elektrische Anwendungen ist eine zuverlässige Verbindungslösung, die für elektrische Systeme mit niedriger bis mittlerer Spannung entwickelt wurde und sichere Anschlüsse für Aluminiumleiter in verschiedenen Industrie-, Gewerbe- und Versorgungsanlagen bietet.
DL
Mingxu
Dieser aus einer hochreinen Aluminiumlegierung präzisionsgefertigte Crimpkabelschuh bietet eine außergewöhnliche elektrische Leitfähigkeit in Kombination mit einem leichten Design, was ihn zu einer wirtschaftlichen Wahl für große Elektroprojekte macht. Es entspricht den Normen IEC 61238-1 und gewährleistet eine gleichbleibende Leistung bei Verbindungen zwischen Aluminiumleitern und Klemmenblöcken, Schaltanlagen, Transformatoren und anderen elektrischen Geräten. Sein optimiertes Design minimiert den Kontaktwiderstand und reduziert so Energieverluste und Wärmeentwicklung an Verbindungspunkten.
Hergestellt aus einer Aluminiumlegierung 1060 mit einer Reinheit von mindestens 99,6 %, erreicht der Crimp-Kabelschuh eine hohe elektrische Leitfähigkeit von ≥61 % IACS (International Annealed Copper Standard). Das Material wird einem speziellen Glühprozess unterzogen, um die Duktilität zu verbessern und eine ordnungsgemäße Verformung beim Crimpen sicherzustellen, während gleichzeitig die strukturelle Integrität erhalten bleibt. Diese Aluminiumlegierungsformulierung bietet eine hervorragende Korrosionsbeständigkeit, insbesondere in Kombination mit der schützenden Oberflächenbehandlung der Öse.
Die Kabelschuhe sind für Leiterquerschnitte von 10 mm² bis 120 mm² und verfügt bei ordnungsgemäßem Crimpen über einen Kontaktwiderstand von ≤15 µΩ , was eine effiziente Stromübertragung mit minimalem Leistungsverlust gewährleistet. Es arbeitet zuverlässig in einem Temperaturbereich von -40 °C bis 120 °C und eignet sich daher sowohl für Umgebungstemperaturen als auch für Umgebungen mit erhöhten Temperaturen, die in industriellen Anwendungen üblich sind. Die Zugfestigkeit der Kabelschuhe übersteigt 100 MPa und sorgt so für einen sicheren Halt des Leiters bei mechanischer Belastung.

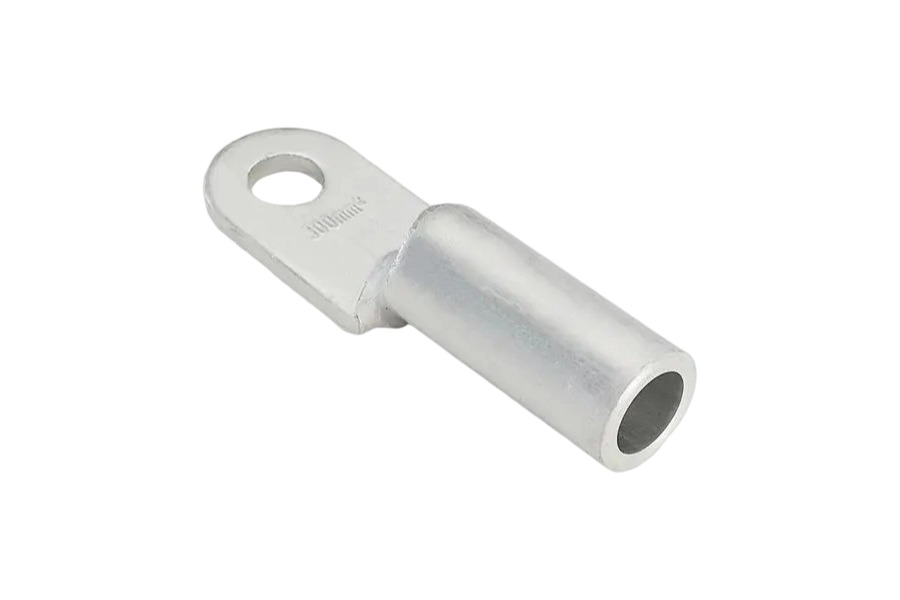

Der Kabelschuh verfügt über eine abgeschrägte Leitereinführung , um eine Beschädigung der Litzen während der Installation zu verhindern. Er verfügt über deutliche Crimpzonenmarkierungen, die die korrekte Ausrichtung des Werkzeugs erleichtern. Das Anschlussende ist präzisionsgefertigt, um Standardschraubengrößen (M5 bis M12) aufzunehmen und so die Kompatibilität mit gängigen Anschlüssen für elektrische Geräte sicherzustellen. Eine vorab aufgetragene Antioxidationsverbindung im Inneren der Leiterhülse baut Oxidschichten auf Aluminiumoberflächen ab, sorgt für langfristige Leitfähigkeit und verhindert eine Verschlechterung der Verbindung.
In Produktionsanlagen bietet der Aluminium-Crimpkabelschuh sichere Anschlüsse für Stromkabel, die Motoren, Antriebe und Steuerungssysteme verbinden. Seine Fähigkeit, Vibrationen und Temperaturschwankungen standzuhalten, macht es ideal für schwere Maschinen in der Automobil-, Stahl- und chemischen Verarbeitungsindustrie.
Der Kabelschuh wird häufig in elektrischen Systemen von Gewerbegebäuden verwendet und schließt Aluminiumzuführungen in Verteilertafeln, Schalttafeln und Beleuchtungssystemen ab. Sein kompaktes Design passt problemlos in überfüllte Schaltschränke und ermöglicht eine saubere und organisierte Installation in Bürogebäuden, Einzelhandelszentren und Gesundheitseinrichtungen.
Solar-PV-Systeme und Windenergieprojekte nutzen diese Crimp-Kabelschuhe zum Anschluss von Aluminium-Array-Kabeln an Anschlusskästen, Wechselrichter und Anschlusskästen. Ihre Korrosionsbeständigkeit gewährleistet eine zuverlässige Leistung in Außenumgebungen und unterstützt die langfristige Energieerzeugung in der Infrastruktur für erneuerbare Energien.
Der Kabelschuh erfordert auf die Leitergröße abgestimmte Standard-Sechskant-Crimpeinsätze, die mit hydraulischen oder manuellen Crimpwerkzeugen verwendet werden, die den Spezifikationen IEC 60947-1 entsprechen . Verwenden Sie immer Matrizen, die speziell für Aluminiumleiter entwickelt wurden, um eine ordnungsgemäße Verformung und elektrische Leistung sicherzustellen.
Obwohl diese Kabelschuhe in erster Linie für Aluminiumleiter konzipiert sind, können sie auch mit Kupferleitern kompatibler Größe verwendet werden, wenn ein geeignetes Antioxidationsmittel auf die Kupferoberfläche aufgetragen wird. Für dauerhafte Kupfer-Aluminium-Verbindungen wird eine Bimetallöse empfohlen, um galvanische Korrosion zu verhindern.
Es werden jährliche Sichtprüfungen empfohlen, um Anzeichen von Überhitzung (Verfärbung) oder lose Verbindungen festzustellen. eine Überprüfung des Drehmoments durchgeführt werden . 3–5 Jahre Um die Integrität der Verbindung sicherzustellen, sollte alle Unter normalen Betriebsbedingungen ist keine routinemäßige Reinigung erforderlich.
Bei korrekter Installation und Betrieb innerhalb der Nennparameter bietet der Kabelschuh eine Lebensdauer von mehr als 20 Jahren . Die Antioxidationsbehandlung und das korrosionsbeständige Material gewährleisten eine langfristige Leistung auch unter rauen Umgebungsbedingungen.

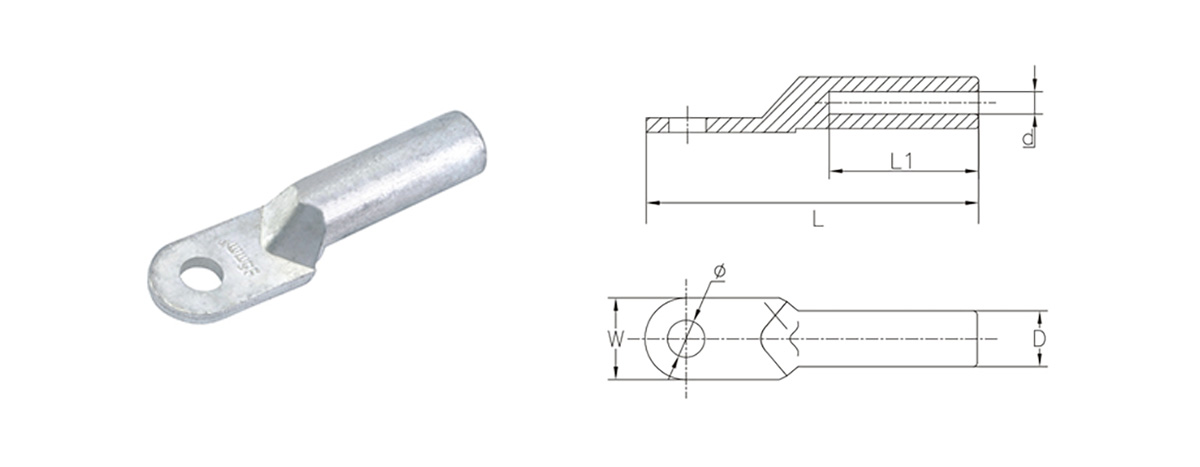

| Artikel-Nr. | φ±0,5 | D±0,5 | d±0,3 | L±2 | L1±2 | W±1 | Paket (pos) |
Bruttogewicht (kg) |
| DL-10 | 8.5 | 10 | 5.2 | 65 | 30 | 16 | 960 | 13.0 |
| DL-16 | 8.5 | 10 | 6.1 | 70 | 31 | 16 | 960 | 13.0 |
| DL-25 | 8.5 | 12 | 7.1 | 75 | 35 | 18 | 720 | 12.0 |
| DL-35 | 10.5 | 14 | 8.5 | 85 | 38 | 20.5 | 600 | 15.0 |
| DL-50 | 10.5 | 16 | 9.8 | 90 | 42 | 23 | 360 | 13.0 |
| DL-70 | 12.5 | 18 | 11.5 | 102 | 47 | 26 | 300 | 14.0 |
| DL-95 | 12.5 | 21 | 13.5 | 112 | 51 | 28 | 240 | 16.0 |
| DL-120 | 14.5 | 23 | 15.0 | 120 | 53 | 30 | 180 | 15.0 |
| DL-150 | 14.5 | 25 | 17.0 | 126 | 56 | 34 | 120 | 13.0 |
| DL-185 | 16.5 | 27 | 18.6 | 133 | 58 | 37 | 120 | 15.0 |
| DL-240 | 16.5 | 30 | 21.5 | 140 | 60 | 40 | 48 | 16.0 |
| DL-300 | 18.0 | 34 | 24.0 | 165 | 66 | 50 | 80 | 19.0 |
| DL-400 | 21.0 | 38 | 27.0 | 178 | 76 | 50 | 72 | 20.0 |
| DL-500 | 21.0 | 45 | 30.0 | 200 | 85 | 60 | 48 | 21.0 |
| DL-630 | 21.0 | 50 | 34.2 | 225 | 85 | 80 | 48 | 22.0 |
