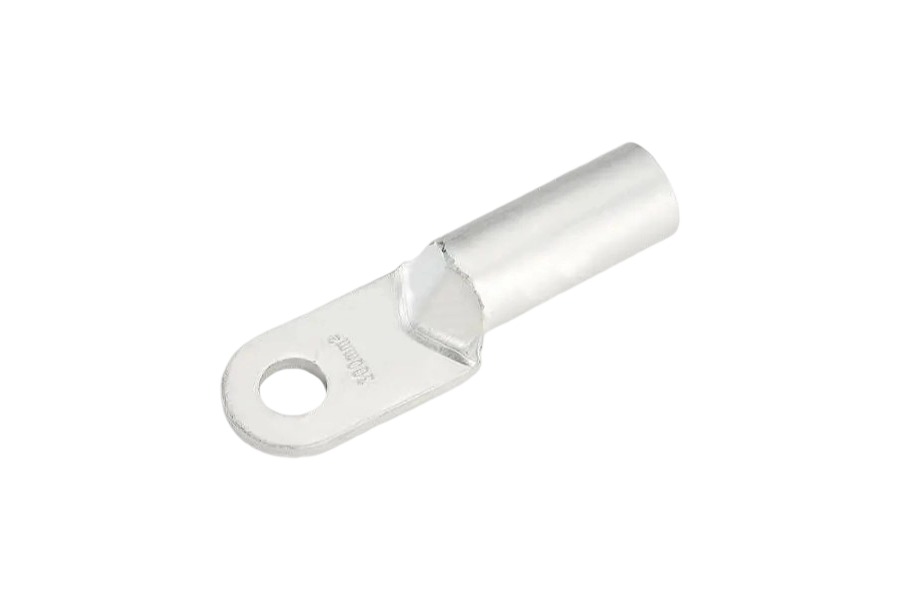

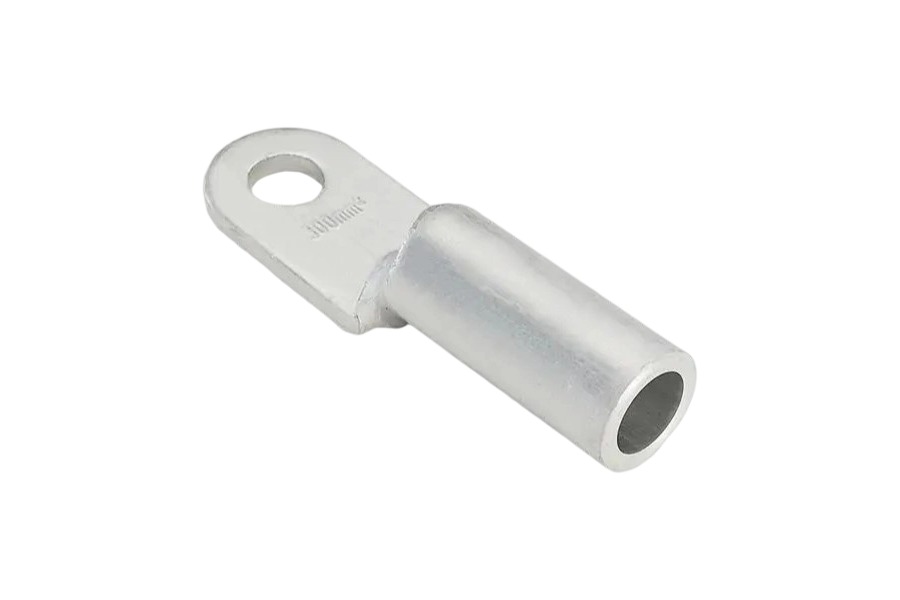

La cosse à sertir en aluminium pour les applications électriques constitue une solution de connexion fiable conçue pour les systèmes électriques basse à moyenne tension, fournissant des terminaisons sécurisées pour les conducteurs en aluminium dans diverses installations industrielles, commerciales et utilitaires.
DL
Mingxu
Fabriquée avec précision à partir d'un alliage d'aluminium de haute pureté, cette cosse à sertir offre une conductivité électrique exceptionnelle combinée à une conception légère, ce qui en fait un choix économique pour les projets électriques à grande échelle. Conforme aux normes CEI 61238-1 , il garantit des performances constantes dans les connexions entre les conducteurs en aluminium et les borniers, les appareillages de commutation, les transformateurs et autres équipements électriques. Sa conception optimisée minimise la résistance de contact, réduisant ainsi les pertes d'énergie et la génération de chaleur aux points de connexion.
Fabriquée à partir d' un alliage d'aluminium 1060 avec une pureté minimale de 99,6 %, la cosse à sertir atteint une conductivité électrique élevée de ≥61 % IACS (International Annealed Copper Standard). Le matériau subit un processus de recuit spécialisé pour améliorer la ductilité, garantissant une déformation appropriée lors du sertissage tout en maintenant l'intégrité structurelle. Cette formulation d'alliage d'aluminium offre une excellente résistance à la corrosion, en particulier lorsqu'elle est combinée au traitement de surface protecteur de la cosse.
La cosse s'adapte à des sections de conducteur allant de 10 mm⊃2 ; à 120 mm⊃2 ; et présente une résistance de contact de ≤15 µΩ lorsqu'il est correctement serti, garantissant une transmission de courant efficace avec une perte de puissance minimale. Il fonctionne de manière fiable dans une plage de températures allant de -40 °C à 120 °C , ce qui le rend adapté aux environnements à température ambiante et élevée courants dans les applications industrielles. La résistance à la traction de la cosse dépasse 100 MPa , assurant une rétention sécurisée des conducteurs sous contrainte mécanique.
Dotée d'une entrée de conducteur chanfreinée pour éviter d'endommager les brins lors de l'installation, la cosse intègre des marquages clairs de zone de sertissage qui guident l'alignement correct de l'outil. L'extrémité de la borne est usinée avec précision pour s'adapter aux tailles de boulons standard (M5 à M12), garantissant ainsi la compatibilité avec les bornes des équipements électriques courants. Un composé anti-oxydant pré-appliqué à l'intérieur du corps du conducteur décompose les couches d'oxyde sur les surfaces en aluminium, garantissant ainsi une conductivité à long terme et empêchant la dégradation des connexions.
Dans les installations de fabrication, la cosse à sertir en aluminium fournit des terminaisons sécurisées pour les câbles d'alimentation reliant les moteurs, les variateurs et les systèmes de contrôle. Sa capacité à résister aux vibrations et aux fluctuations de température le rend idéal pour les machines lourdes des industries de transformation automobile, sidérurgique et chimique.
La cosse est largement utilisée dans les systèmes électriques des bâtiments commerciaux, terminant les alimentations en aluminium des panneaux de distribution, des tableaux de distribution et des systèmes d'éclairage. Sa conception compacte s'intègre facilement dans les boîtiers électriques encombrés, facilitant des installations soignées et organisées dans les immeubles de bureaux, les centres commerciaux et les établissements de santé.
Les systèmes solaires photovoltaïques et les projets d'énergie éolienne utilisent ces cosses à sertir pour connecter les câbles des panneaux en aluminium aux boîtiers de combinaison, aux onduleurs et aux boîtes de jonction. Leur résistance à la corrosion garantit des performances fiables dans les environnements extérieurs, soutenant la production d’énergie à long terme dans les infrastructures d’énergies renouvelables.
La cosse nécessite des matrices de sertissage hexagonales standard adaptées à la taille du conducteur, utilisées avec des outils de sertissage hydrauliques ou manuels répondant aux spécifications CEI 60947-1 . Utilisez toujours des matrices spécialement conçues pour les conducteurs en aluminium afin de garantir une déformation et des performances électriques appropriées.
Bien qu'elles soient principalement conçues pour les conducteurs en aluminium, ces cosses peuvent être utilisées avec des conducteurs en cuivre de taille compatible si un composé antioxydant approprié est appliqué sur la surface du cuivre. Pour les connexions permanentes cuivre-aluminium, une cosse bimétallique est recommandée pour éviter la corrosion galvanique.
Des inspections visuelles sont recommandées chaque année pour vérifier les signes de surchauffe (décoloration) ou de connexions desserrées. La vérification du couple doit être effectuée tous les 3 à 5 ans pour garantir l'intégrité de la connexion. Aucun nettoyage de routine n’est requis dans des conditions normales de fonctionnement.
Lorsqu'elle est installée correctement et utilisée selon les paramètres nominaux, la cosse offre une durée de vie de plus de 20 ans . Le traitement anti-oxydation et le matériau résistant à la corrosion garantissent des performances à long terme, même dans des conditions environnementales difficiles.
| Numéro d'article. | φ±0,5 | D ± 0,5 | d ± 0,3 | L±2 | L1±2 | W±1 | Forfait (pos) |
Poids brut (kg) |
| DL-10 | 8.5 | 10 | 5.2 | 65 | 30 | 16 | 960 | 13.0 |
| DL-16 | 8.5 | 10 | 6.1 | 70 | 31 | 16 | 960 | 13.0 |
| DL-25 | 8.5 | 12 | 7.1 | 75 | 35 | 18 | 720 | 12.0 |
| DL-35 | 10.5 | 14 | 8.5 | 85 | 38 | 20.5 | 600 | 15.0 |
| DL-50 | 10.5 | 16 | 9.8 | 90 | 42 | 23 | 360 | 13.0 |
| DL-70 | 12.5 | 18 | 11.5 | 102 | 47 | 26 | 300 | 14.0 |
| DL-95 | 12.5 | 21 | 13.5 | 112 | 51 | 28 | 240 | 16.0 |
| DL-120 | 14.5 | 23 | 15.0 | 120 | 53 | 30 | 180 | 15.0 |
| DL-150 | 14.5 | 25 | 17.0 | 126 | 56 | 34 | 120 | 13.0 |
| DL-185 | 16.5 | 27 | 18.6 | 133 | 58 | 37 | 120 | 15.0 |
| DL-240 | 16.5 | 30 | 21.5 | 140 | 60 | 40 | 48 | 16.0 |
| DL-300 | 18.0 | 34 | 24.0 | 165 | 66 | 50 | 80 | 19.0 |
| DL-400 | 21.0 | 38 | 27.0 | 178 | 76 | 50 | 72 | 20.0 |
| DL-500 | 21.0 | 45 | 30.0 | 200 | 85 | 60 | 48 | 21.0 |
| DL-630 | 21.0 | 50 | 34.2 | 225 | 85 | 80 | 48 | 22.0 |
