PBL
Mingxu

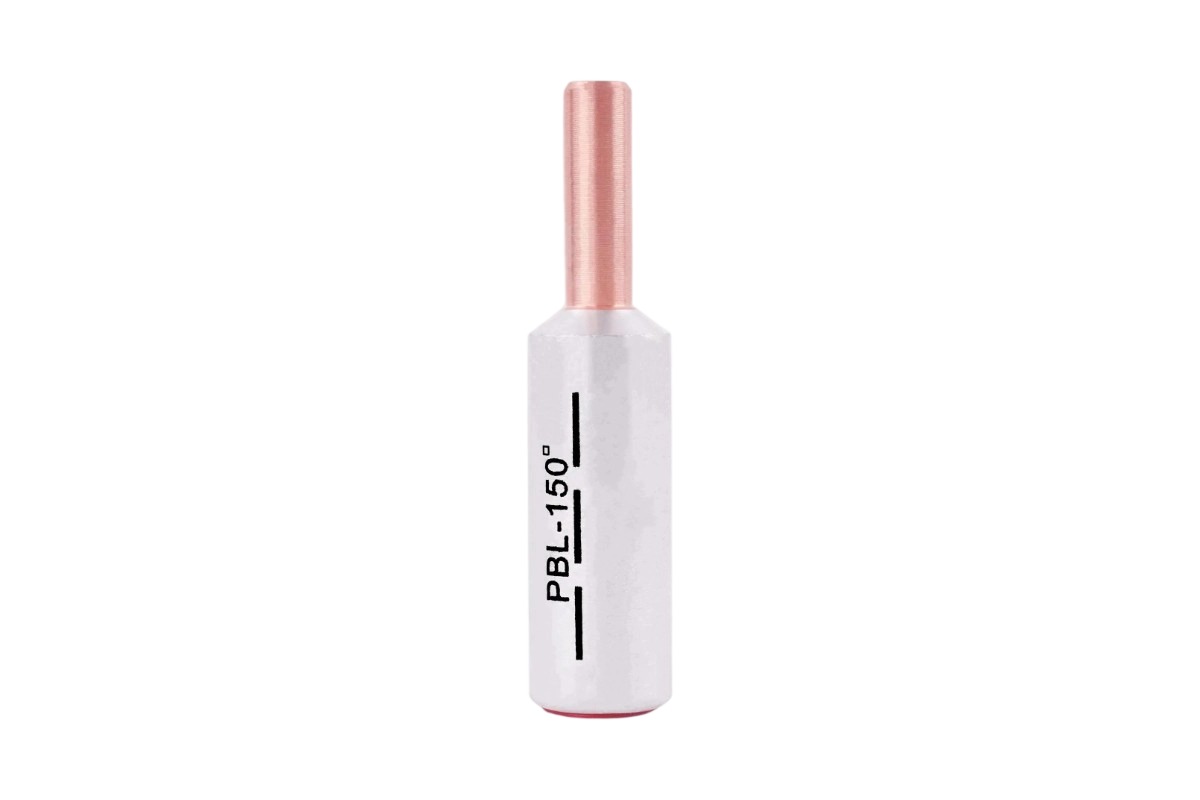

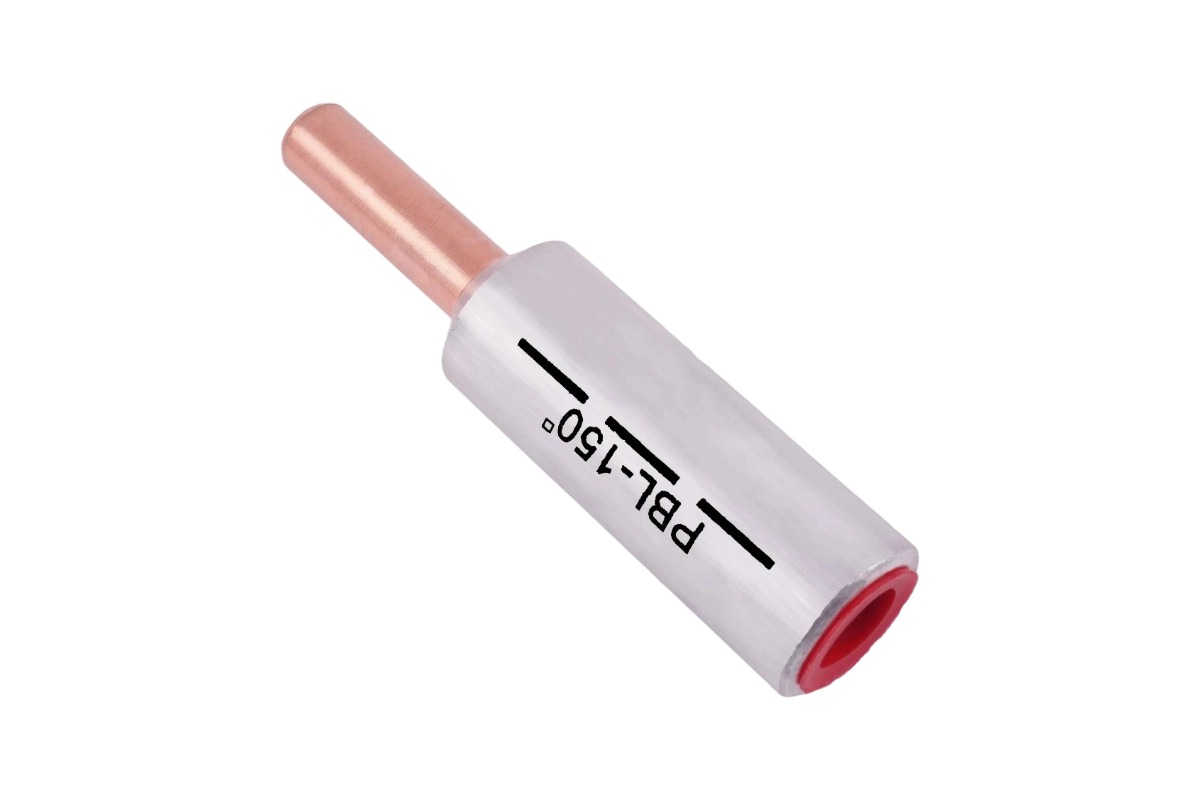

Le terminal cuivre-aluminium à broches PBL est un connecteur de transition spécialisé conçu pour relier les câbles en aluminium et les bornes d'équipement ou les barres omnibus à broches en cuivre. Sa conception bimétallique unique combine un corps de câble en aluminium avec une broche en cuivre usinée avec précision, éliminant la corrosion galvanique tout en permettant un transfert de puissance efficace dans les panneaux électriques à espace limité.
Principales caractéristiques et avantages :
Transition transparente : le corps en aluminium (10 à 630 mm²) accepte les câbles en aluminium, tandis que la broche en cuivre massif assure une connexion directe et à faible résistance aux broches de l'équipement en cuivre.
Conception peu encombrante : l'orientation du canon incliné à 150° optimise la disposition des panneaux, réduisant le dégagement requis et simplifiant le câblage dans les boîtes de distribution compactes.
Guide d'installation :
Dénudez l'isolant du câble en aluminium jusqu'à la longueur indiquée sur le fût du terminal PBL.
Insérez le câble dans le corps en aluminium, en vous assurant qu'aucun brin n'est exposé.
Sertissez le canon à l'aide d'une pince à sertir hydraulique équipée de matrices appropriées, en appliquant une pression en 2 à 3 points pour créer une connexion étanche aux gaz.
Insérez la broche en cuivre dans la borne à broche de l'équipement, en la fixant avec le mécanisme de verrouillage désigné ou la vis de réglage pour éviter toute déconnexion en cas de vibration.
Conseils de sélection :
Faites correspondre la taille du corps en aluminium du terminal PBL à la section transversale de votre câble (par exemple, PBL-150 pour des câbles de 150 mm²).
Confirmez que le diamètre et la longueur de la broche en cuivre correspondent aux spécifications des bornes à broches de votre équipement.
Choisissez les bornes PBL pour les applications où l'espace est limité et où les câbles en aluminium doivent se connecter à des composants de type broches en cuivre.
Applications :
Idéal pour les connexions de transformateurs, les armoires de distribution d'énergie compactes, les onduleurs d'énergie renouvelable et les panneaux de commande industriels, où des transitions efficaces entre l'aluminium et le cuivre et l'optimisation de l'espace sont essentielles.
>> Borne à broche en cuivre et aluminium
Convient pour visser des connexions Al sans tension dans les Cuclamps
Soudé par friction
Le corps en aluminium est limé par une graisse neutre et recouvert d'un capuchon
Conducteurs en forme de secteurs pré-arrondis
Matériel:CU≥99,9%,AL≥99,5%
>> Spécifications du produit
| Numéro d'article. | d1 ± 0,2 | D ± 0,2 | d2 ± 0,2 | L1±1 | L±2 | Paquet (pièces) |
Poids brut (kg) |
| DTL-7-16 | 6.3 | 12 | 6 | 20 | 58 | 1440 | 22 |
| DTL-7-25 | 7.1 | 12 | 6 | 20 | 58 | 1440 | 22 |
| DTL-7-35 | 8.5 | 14 | 7 | 22 | 71 | 840 | 20 |
| DTL-7-50 | 10.0 | 16 | 8 | 25 | 74 | 540 | 19 |
| DTL-7-70 | 11.5 | 18 | 10 | 30 | 87 | 360 | 21 |
| DTL-7-95 | 13.5 | 22 | 12 | 33 | 91 | 300 | 22 |
| DTL-7-120 | 15.0 | 23 | 12 | 38 | 98 | 240 | 21 |
| DTL-7-150 | 18.5 | 25 | 12 | 38 | 108 | 180 | 19 |
| DTL-7-185 | 19.0 | 27 | 14 | 40 | 118 | 120 | 20 |
| DTL-7-240 | 21.0 | 32 | 16 | 40 | 128 | 120 | 22 |
