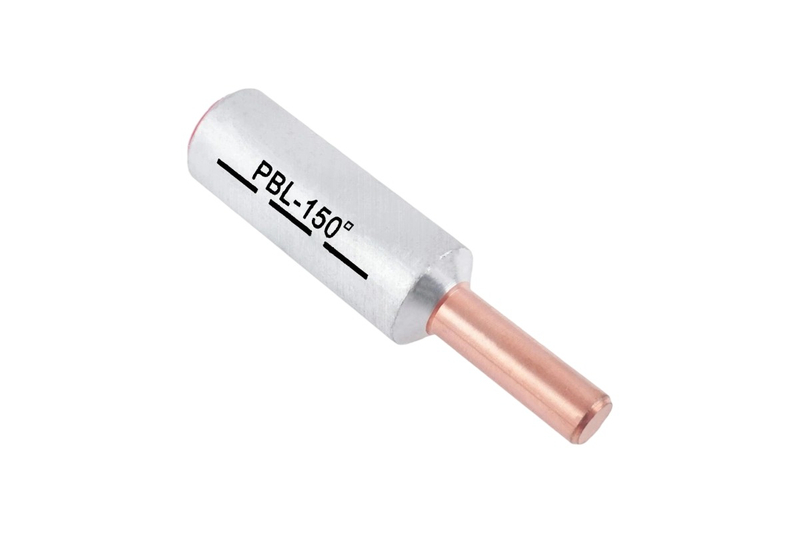

El terminal de cobre y aluminio tipo clavija PBL es un conector de transición especializado diseñado para unir cables de aluminio y barras colectoras o terminales de equipos estilo clavija de cobre. Su exclusivo diseño bimetálico combina un cilindro de cable de aluminio con un pasador de cobre mecanizado con precisión, lo que elimina la corrosión galvánica y permite una transferencia de energía eficiente en paneles eléctricos con espacio limitado.
Características y beneficios clave :
Transición perfecta : el cilindro de aluminio (10–630 mm2) acepta cables de aluminio, mientras que el pasador de cobre sólido garantiza una conexión directa y de baja resistencia a los pasadores de cobre del equipo.
Diseño que ahorra espacio : la orientación del cilindro en ángulo de 150° optimiza la disposición del panel, lo que reduce el espacio libre requerido y simplifica el cableado en cajas de distribución compactas.
Guía de instalación :
Pele el aislamiento del cable de aluminio hasta la longitud indicada en el cilindro del terminal PBL.
Inserte el cable en el cilindro de aluminio, asegurándose de que no queden hilos expuestos.
Engarce el cilindro usando una herramienta de engarce hidráulica con matrices apropiadas, aplicando presión en 2 o 3 puntos para crear una conexión hermética al gas.
Inserte el pasador de cobre en el terminal tipo pasador del equipo, asegurándolo con el mecanismo de bloqueo designado o el tornillo de fijación para evitar la desconexión bajo vibración.
Consejos de selección :
Haga coincidir el tamaño del cilindro de aluminio del terminal PBL con la sección transversal de su cable (por ejemplo, PBL-150 para cables de 150 mm2).
Confirme que el diámetro y la longitud del pin de cobre coincidan con las especificaciones del terminal de pin de su equipo.
Elija terminales PBL para aplicaciones donde el espacio es limitado y los cables de aluminio deben conectarse a componentes estilo clavija de cobre.
Aplicaciones :
Ideal para conexiones de transformadores, gabinetes de distribución de energía compactos, inversores de energía renovable y paneles de control industriales, donde las transiciones eficientes de aluminio a cobre y la optimización del espacio son esenciales.
>> Terminal tipo pin de cobre y aluminio
Adecuado para atornillar conexiones Al sin tensión en Cuclamps
Soldado por fricción
El cilindro de aluminio se rellena con grasa neutra y se cubre con una tapa.
Conductores con forma de sector preredondeados
Material: CU≥99,9%, AL≥99,5%
>> Especificaciones del producto
| Número de artículo. | d1±0,2 | D±0,2 | d2±0,2 | L1±1 | L±2 | Paquete (piezas) |
Peso bruto (kg) |
| DTL-7-16 | 6.3 | 12 | 6 | 20 | 58 | 1440 | 22 |
| DTL-7-25 | 7.1 | 12 | 6 | 20 | 58 | 1440 | 22 |
| DTL-7-35 | 8.5 | 14 | 7 | 22 | 71 | 840 | 20 |
| DTL-7-50 | 10.0 | 16 | 8 | 25 | 74 | 540 | 19 |
| DTL-7-70 | 11.5 | 18 | 10 | 30 | 87 | 360 | 21 |
| DTL-7-95 | 13.5 | 22 | 12 | 33 | 91 | 300 | 22 |
| DTL-7-120 | 15.0 | 23 | 12 | 38 | 98 | 240 | 21 |
| DTL-7-150 | 18.5 | 25 | 12 | 38 | 108 | 180 | 19 |
| DTL-7-185 | 19.0 | 27 | 14 | 40 | 118 | 120 | 20 |
| DTL-7-240 | 21.0 | 32 | 16 | 40 | 128 | 120 | 22 |
