LCA
Mingxu

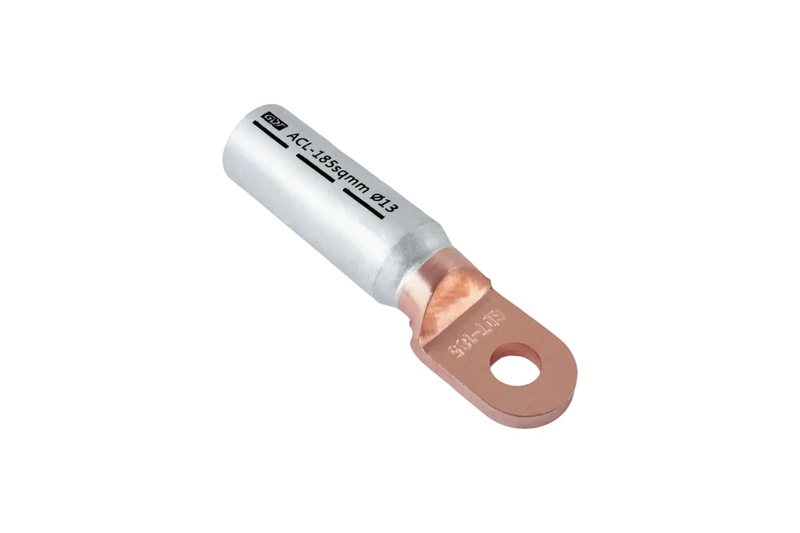

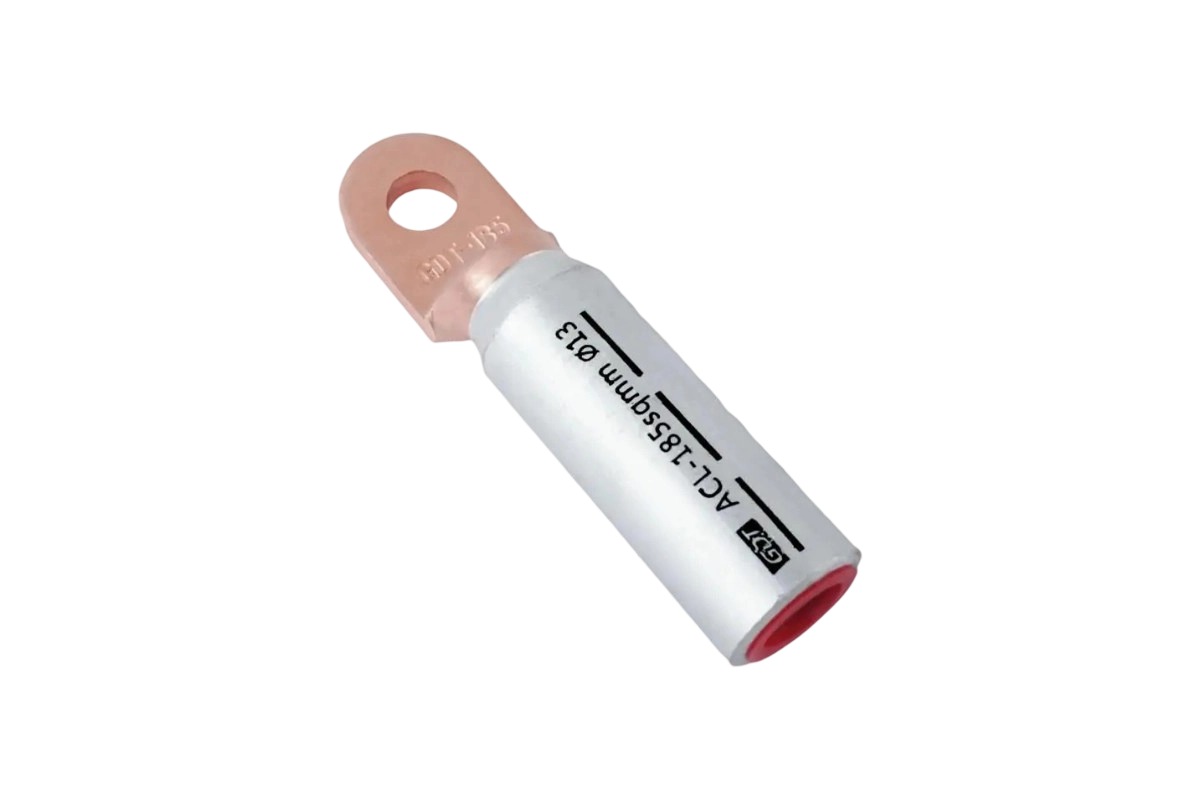

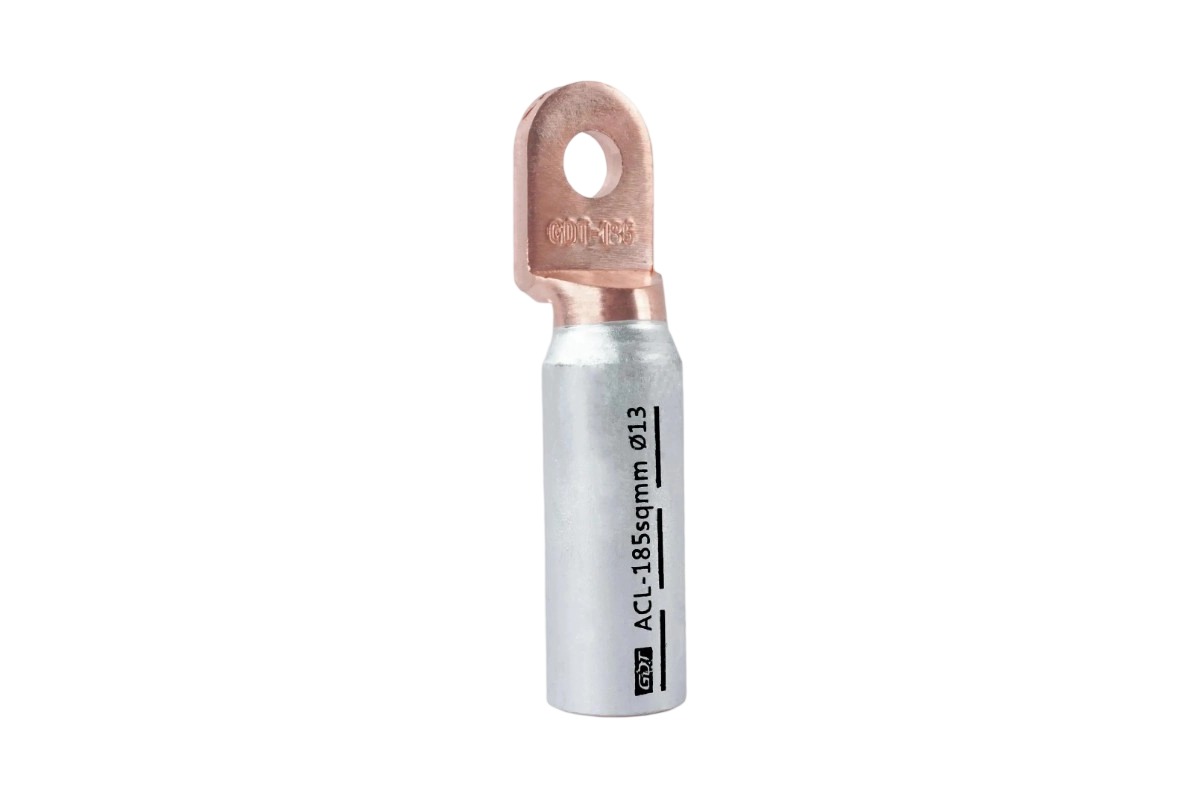

El terminal de cobre y aluminio ACL es un conector bimetálico de alto rendimiento diseñado específicamente para conexiones eléctricas confiables en disyuntores de caja moldeada (MCCB), aparamenta y sistemas de distribución de energía. Su junta de transición de cobre y aluminio sin costuras elimina los riesgos de corrosión galvánica, lo que garantiza una transmisión de corriente estable y una resistencia de contacto mínima durante décadas de servicio.
Características y beneficios clave:
Construcción de doble material: el cilindro de aluminio admite cables de aluminio de 10 a 630 mm2, mientras que el extremo de cobre proporciona una conductividad óptima para la conexión a barras colectoras de cobre o terminales de equipos.
Ingeniería de precisión: los tamaños de orificios para pernos estandarizados (Ø6–Ø17) se alinean con los requisitos de montaje de la industria y las marcas de profundidad de engarce garantizan instalaciones consistentes y seguras.
Resistencia a la corrosión: La orejeta de cobre de alta pureza y el cilindro de aluminio resistente a la oxidación extienden la vida útil en entornos industriales hostiles, costeros o de alta humedad.
Guía de instalación: Pele el aislamiento del cable de aluminio hasta la longitud marcada en el cilindro del terminal ACL.
Inserte el cable pelado completamente en el cilindro de aluminio, asegurándose de que no queden hilos expuestos.
Utilice una herramienta de engarce hidráulica con matrices correspondientes para comprimir el cañón en 2 o 3 puntos espaciados uniformemente.
Alinee el orificio del perno de la terminal de cobre con el MCCB o el terminal de la barra colectora, luego asegúrelo con un perno con torque controlado para cumplir con los valores de torque especificados.
Consejos de selección:
Haga coincidir el rango de sección transversal del terminal (por ejemplo, ACL-185 mm2) con el tamaño de su cable.
Seleccione un diámetro de orificio para perno (Ø6–Ø17) compatible con los pernos de montaje de su equipo.
Priorice los terminales ACL para sistemas donde los cables de aluminio se conectan a MCCB o paneles de distribución de cobre.
Aplicaciones:Ampliamente utilizado en plantas de energía industriales, sistemas eléctricos de edificios comerciales, inversores de energía renovable y redes de distribución de servicios públicos, donde las conexiones confiables entre cables de aluminio y equipos de cobre son fundamentales.
>> Especificaciones del producto
| Número de artículo. | D±0,2 | d±0,2 | L±2 | L1±2 | φ±0,3 | W±0,2 | S±0,2 |
| ACL-10 | φ10 | φ4.5 | 40 | 86 | 6.5 | 10 | 7 |
| ACL-16 | φ10 | φ5.5 | 40 | 66 | 6.5 | 10 | 7 |
| ACL-25 | φ12 | φ7 | 45 | 72 | 8.5 | 13 | 8 |
| ACL-35 | φ14 | φB.5 | 51 | 80 | 8.5 | 14 | 9 |
| ACL-50 | φ16 | φ9.5 | 87 | 54 | 8.5 | 16 | 10 |
| ACL-70 | φ18 | φ12 | 95 | 59 | 8.5 | 20 | 11 |
| ACL-95 | φ21 | φ13 | 02 | 62 | 0.5 | 20 | 12.5 |
| ACL-120 | φ23 | φ15 | 105 | 65 | 0.5 | 22 | 13.5 |
| ACL-150 | φ25 | φ16 | 112 | 67 | 0.5 | 25 | 14.5 |
| ACL-185 | φ27 | φ18 | 121 | 70 | 13 | 28 | 15.5 |
| ACL-240 | φ30 | φ20 | 124 | 73 | 13 | 30 | 17 |
| ACL-300 | φ34 | φ23 | 133 | 78 | 13 | 30 | 19 |
| ACL-400 | φ38 | φ26 | 142 | 83 | 13 | 30 | 21 |
