PBL
Mingxu

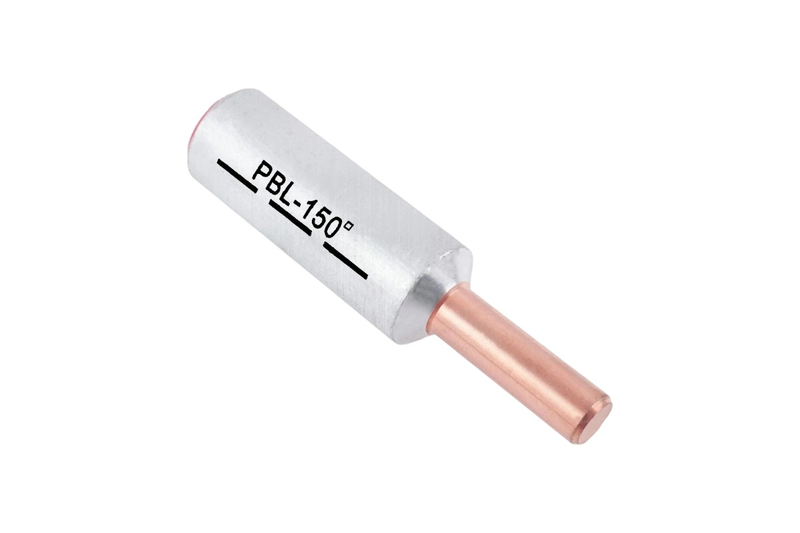

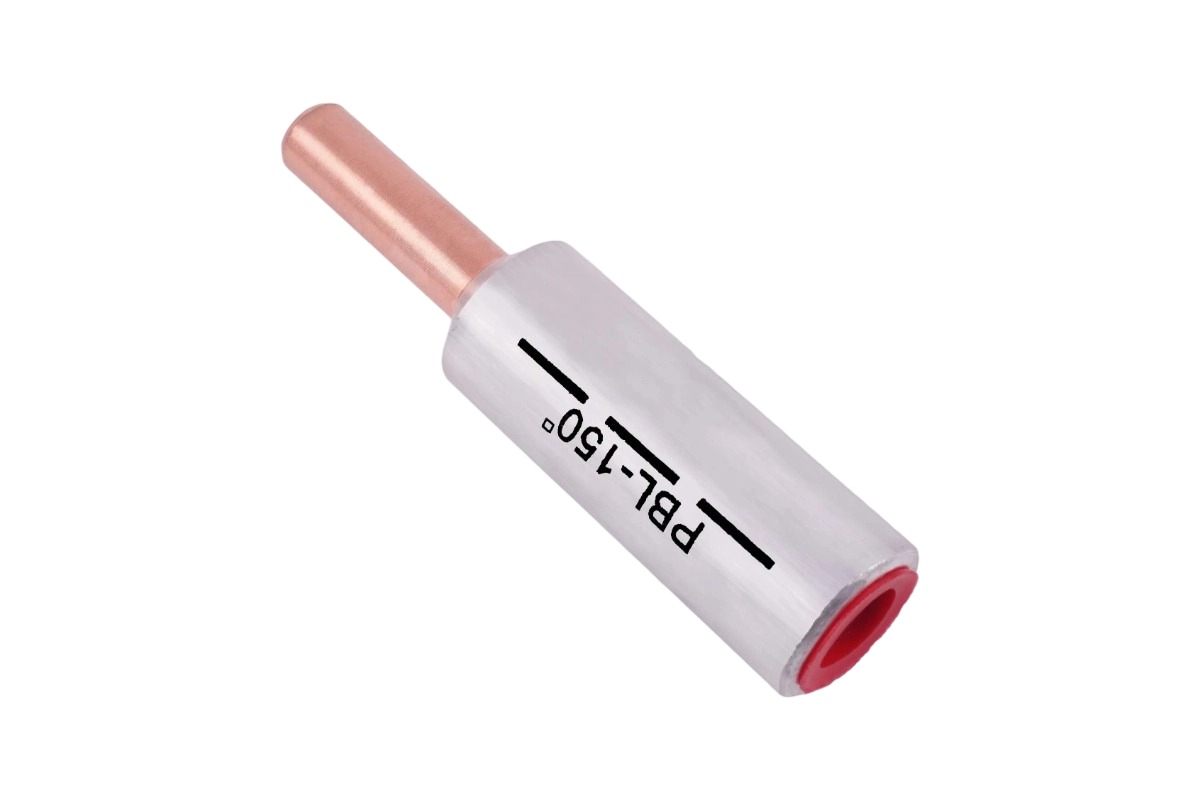

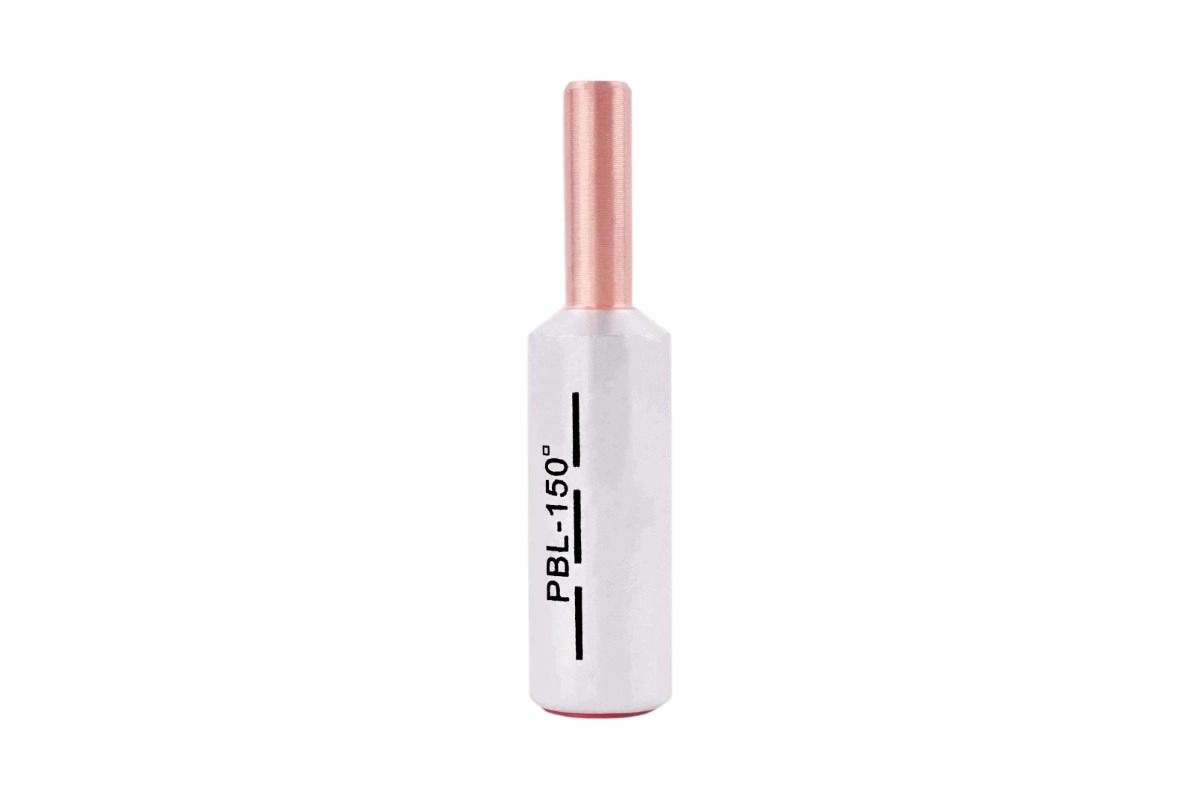

Die stiftförmige Kupfer-Aluminium-Klemme PBL ist ein spezieller Übergangsverbinder, der zur Überbrückung von Aluminiumkabeln und Geräteklemmen oder Sammelschienen mit Kupferstiften entwickelt wurde. Sein einzigartiges Bimetall-Design kombiniert eine Kabelhülse aus Aluminium mit einem präzisionsgefertigten Kupferstift, wodurch galvanische Korrosion verhindert und gleichzeitig eine effiziente Stromübertragung in Schalttafeln mit begrenztem Platzangebot ermöglicht wird.
Hauptmerkmale und Vorteile :
Nahtloser Übergang : Aluminiumhülse (10–630 mm²) nimmt Aluminiumkabel auf, während der massive Kupferstift eine direkte, widerstandsarme Verbindung zu Kupfer-Gerätestiften gewährleistet.
Platzsparendes Design : Die um 150° abgewinkelte Fassausrichtung optimiert die Schalttafelanordnung, reduziert den erforderlichen Freiraum und vereinfacht die Verkabelung in kompakten Verteilerkästen.
Installationsanleitung :
Isolieren Sie die Aluminiumkabelisolierung auf die auf der PBL-Anschlusshülse angegebene Länge ab.
Führen Sie das Kabel in die Aluminiumhülse ein und achten Sie darauf, dass keine Litzen freiliegen.
Crimpen Sie den Lauf mit einem hydraulischen Crimpwerkzeug mit entsprechenden Backen und üben Sie dabei an 2–3 Punkten Druck aus, um eine gasdichte Verbindung herzustellen.
Stecken Sie den Kupferstift in die Stiftklemme des Geräts und sichern Sie ihn mit dem vorgesehenen Verriegelungsmechanismus oder der Stellschraube, um eine Trennung bei Vibrationen zu verhindern.
Auswahltipps :
Passen Sie die Aluminiumhülsengröße des PBL-Terminals an Ihren Kabelquerschnitt an (z. B. PBL-150 für 150-mm-Kabel).
Stellen Sie sicher, dass der Durchmesser und die Länge des Kupferstifts mit den Pin-Anschlussspezifikationen Ihres Geräts übereinstimmen.
Wählen Sie PBL-Klemmen für Anwendungen, bei denen der Platz begrenzt ist und Aluminiumkabel an Komponenten im Kupferstiftstil angeschlossen werden müssen.
Anwendungen :
Ideal für Transformatoranschlüsse, kompakte Stromverteilerschränke, Wechselrichter für erneuerbare Energien und industrielle Schalttafeln, bei denen effiziente Aluminium-Kupfer-Übergänge und Platzoptimierung unerlässlich sind.
>> Kupfer-Aluminium-Stiftklemme
Geeignet zum Verschrauben spannungsfreier Al-Verbindungen in Cu-Clamps
Reibgeschweißt
Der Aluminiumschaft ist mit Neutralfett gefeilt und mit einer Kappe abgedeckt
Vorgerundete, sektorförmige Leiter
Material: CU≥99,9 %, AL≥99,5 %

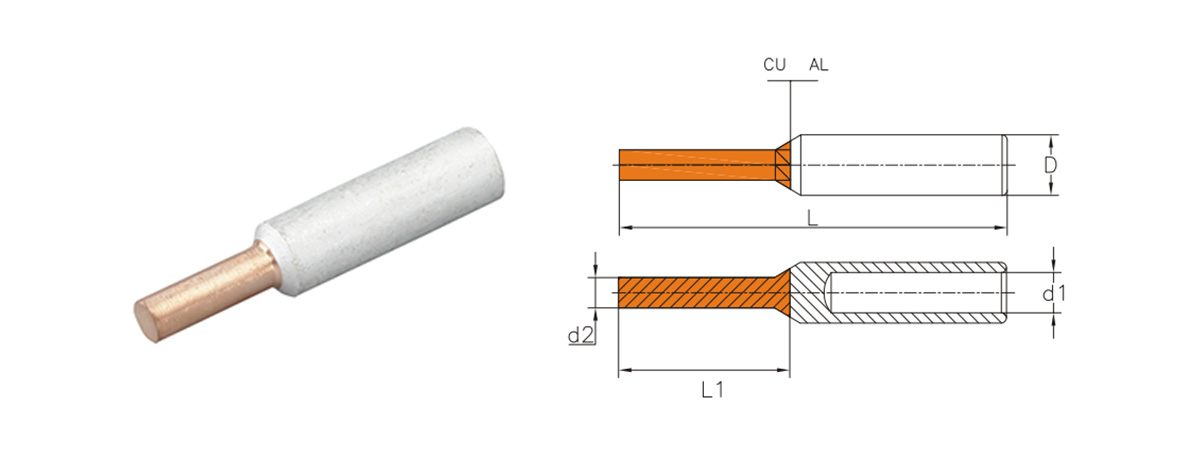

>> Produktspezifikationen
| Artikel-Nr. | d1±0,2 | D±0,2 | d2±0,2 | L1±1 | L±2 | Paket (Stück) |
Bruttogewicht (kg) |
| DTL-7-16 | 6.3 | 12 | 6 | 20 | 58 | 1440 | 22 |
| DTL-7-25 | 7.1 | 12 | 6 | 20 | 58 | 1440 | 22 |
| DTL-7-35 | 8.5 | 14 | 7 | 22 | 71 | 840 | 20 |
| DTL-7-50 | 10.0 | 16 | 8 | 25 | 74 | 540 | 19 |
| DTL-7-70 | 11.5 | 18 | 10 | 30 | 87 | 360 | 21 |
| DTL-7-95 | 13.5 | 22 | 12 | 33 | 91 | 300 | 22 |
| DTL-7-120 | 15.0 | 23 | 12 | 38 | 98 | 240 | 21 |
| DTL-7-150 | 18.5 | 25 | 12 | 38 | 108 | 180 | 19 |
| DTL-7-185 | 19.0 | 27 | 14 | 40 | 118 | 120 | 20 |
| DTL-7-240 | 21.0 | 32 | 16 | 40 | 128 | 120 | 22 |
