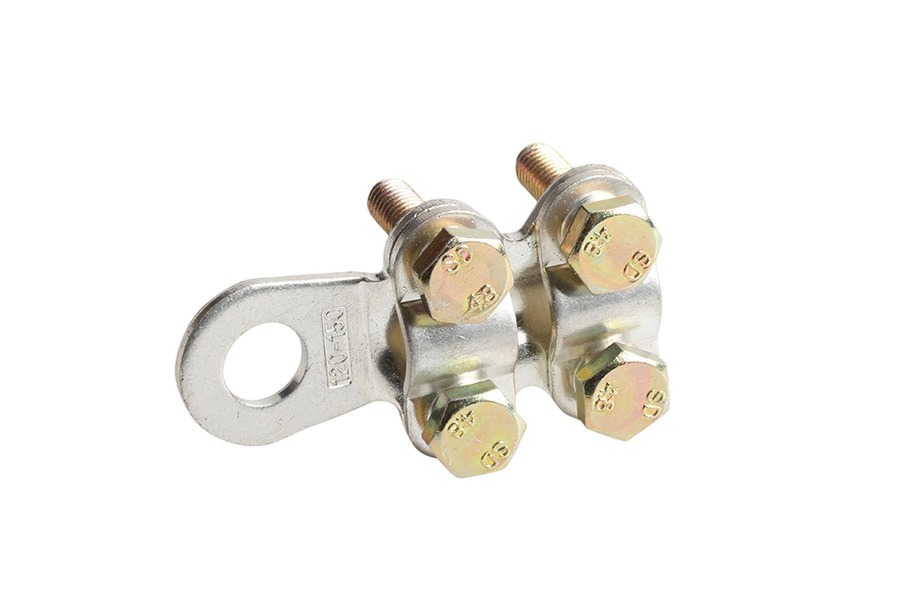

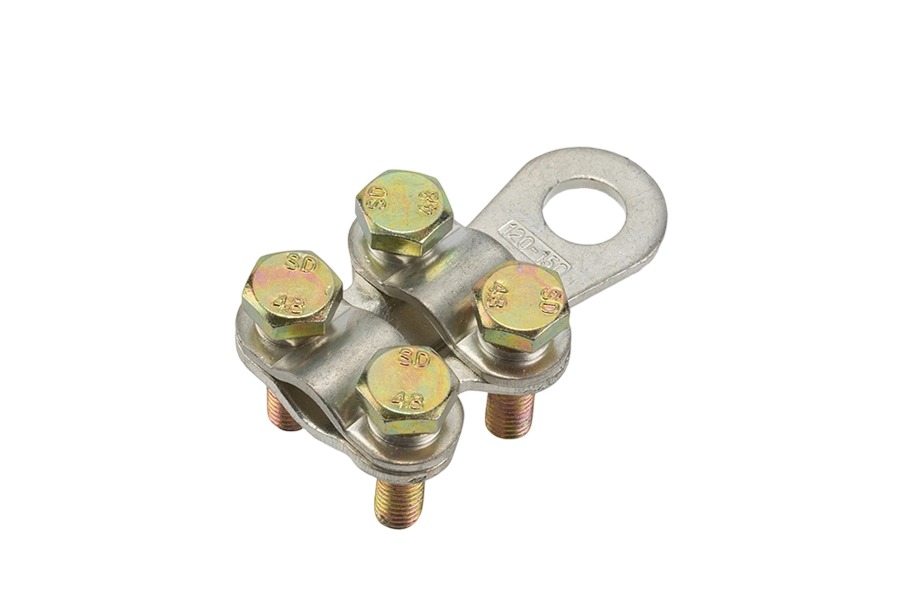

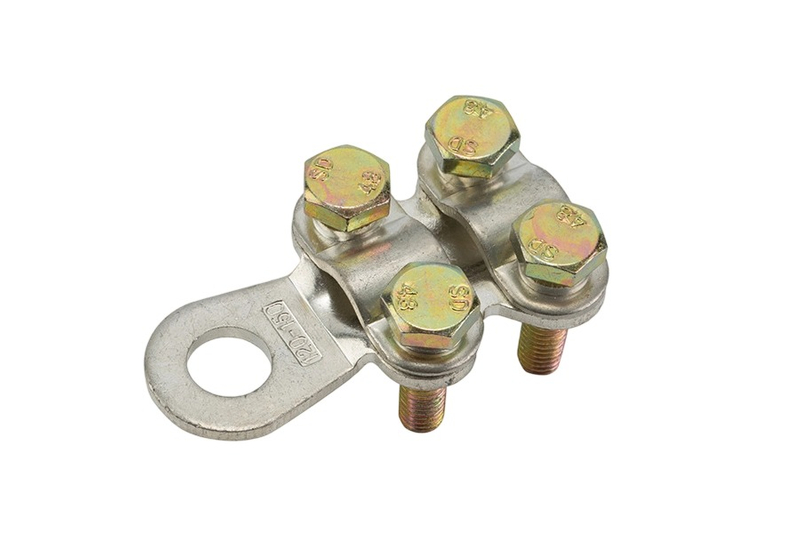

Die WCJB-Kupferpflaumenklemme stellt eine erstklassige Verbindungslösung für Hochspannungsleitungen dar und wurde entwickelt, um sichere und leitfähige Verbindungen in Freileitungs- und Verteilungsnetzen bereitzustellen.
WCJB
Mingxu
Diese aus hochreinem Kupfer präzisionsgefertigte Klemme bietet außergewöhnliche elektrische Leistung in Kombination mit überragender mechanischer Festigkeit und eignet sich daher ideal für kritische Stromleitungsverbindungen, die hohen Stromlasten und Umweltbelastungen ausgesetzt sind. Erhältlich in Größen von WCJB-1 (16–25 mm²) bis WCJB-10 (185–240 mm²) eignet er sich für verschiedene Leitergrößen und sorgt gleichzeitig für eine gleichbleibende Verbindungsqualität. Seine vernickelte Oberfläche erhöht die Korrosionsbeständigkeit und gewährleistet langfristige Zuverlässigkeit selbst in den rauesten Außenumgebungen.
Die aus T2-Rotkupfer (99,9 % rein) gefertigte WCJB-Klemme erreicht eine hervorragende elektrische Leitfähigkeit von ≥97 % IACS und minimiert so den Leistungsverlust an den Verbindungspunkten. Die Formbarkeit des Kupfermaterials ermöglicht einen sicheren Halt der Leiter und behält gleichzeitig die strukturelle Integrität bei thermischen Wechselwirkungen bei.
Eine verzinnte Oberfläche (5–10 µm dick) schützt vor atmosphärischer Korrosion, Anlaufen und Oxidation, was bei Außeninstallationen, die Regen, Feuchtigkeit und industriellen Schadstoffen ausgesetzt sind, von entscheidender Bedeutung ist. Die Beschichtung reduziert außerdem den Kontaktwiderstand, indem sie eine gleichmäßige, oxidarme Grenzfläche zwischen den Klemmflächen bietet.
Die Klemme verfügt über eine verschraubte Konstruktion mit präzisionsgefertigten Komponenten, die eine gleichmäßige Druckverteilung über die Leiteroberfläche gewährleisten. Seine robuste Konstruktion bietet eine Zugfestigkeit von über 200 MPa und widersteht mechanischen Belastungen durch windbedingte Leiterbewegungen und thermische Ausdehnung/Kontraktion.
In Hochspannungsübertragungsnetzen (11 kV bis 220 kV) wird die WCJB-Kupferpflaumenklemme zum Verbinden von Überbrückungskabeln, zur Reparatur von Leiterbrüchen und zum Verbinden verschiedener Leiterabschnitte verwendet. Aufgrund seiner hohen Stromkapazität eignet es sich für Hauptübertragungsleitungen, die große Mengen Strom transportieren.
In Umspannwerken sorgen diese Klemmen für zuverlässige Verbindungen zwischen Sammelschienen, Transformatorleitungen und Abgängen. Ihr kompaktes Design ermöglicht die Installation in überfüllten Umspannwerksumgebungen unter Einhaltung der richtigen Sicherheitsabstände.
Schwere Industrieanlagen mit speziellen Stromzuführungen nutzen WCJB-Klemmen für den Anschluss von Serviceeingängen an interne Verteilungssysteme. Die hohe Leitfähigkeit der Klemmen unterstützt die hohen Stromanforderungen industrieller Maschinen und Prozesse.
Die Klemmen sind für den Einsatz mit massiven und mehrdrähtigen Kupferleitern sowie kupferkaschierten Aluminiumleitern innerhalb der angegebenen Querschnittsbereiche ausgelegt. Sie nehmen sowohl kreisförmige als auch sektorförmige Leiter auf, die üblicherweise in der Energieübertragung verwendet werden.
Die Installation umfasst das Reinigen der Leiteroberflächen, das Positionieren der Klemme um die Leiterverbindung und das Anziehen der Schrauben mit dem angegebenen Drehmoment (15–40 Nm, je nach Größe). Die richtige Oberflächenvorbereitung ist von entscheidender Bedeutung – die Leiter sollten vor dem Klemmen frei von Oxid, Schmutz und Korrosion sein.
Es werden jährliche Sichtprüfungen empfohlen, um zu prüfen, ob sich die Schrauben gelöst haben, ob Korrosion vorliegt oder Anzeichen von Überhitzung (Verfärbung) vorliegen. Die Überprüfung des Drehmoments sollte alle 3–5 Jahre durchgeführt werden. Die Verzinnung bietet in normalen Umgebungen in der Regel 15 bis 20 Jahre Korrosionsschutz, bevor eine Aufbereitung erforderlich ist.
Ja, die Klemmen erfüllen GB/T 14315 (chinesischer Standard für Kabelschuhe) und sind mit den Anforderungen der IEC 61238-1 für Stromanschlüsse kompatibel. Sie sind außerdem RoHS-konform und enthalten keine gefährlichen Stoffe, die sich negativ auf die Umwelt oder die menschliche Gesundheit auswirken könnten.

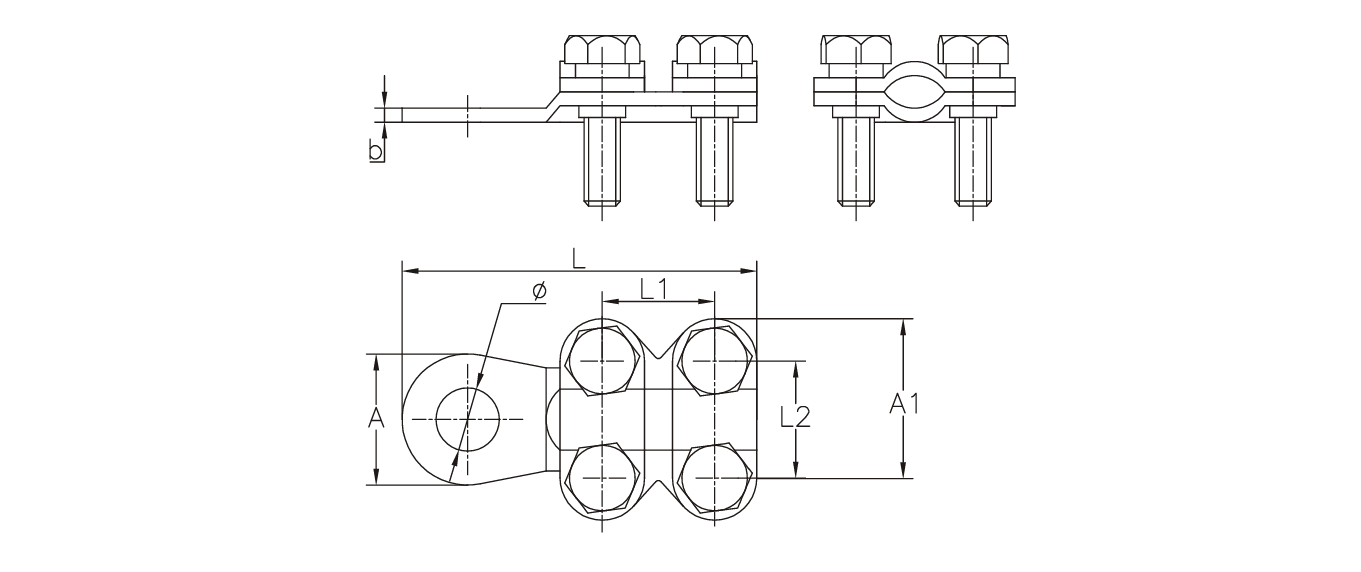

| Artikel-Nr. | Leiter | L | L1 | L2 | A | A1 | B | φ | R | Paket Stk | Bruttogewicht |
| WCJB-1 | 16-25 | 39.5 | - | 13 | 25 | 16.5 | 2.8 | 8.8 | 3.5 | 1000 | 18kg |
WCJB-2 |
25-35 | 45 |
13 |
13 | 22 | 18 | 2.8 | 8.5 | 3.5 | 1000 | 18kg |
| WCJB-3 | 35-50 | 52.5 |
13.5 | 13.5 | 24.5 | 21 | 2.9 | 10.5 | 4 | 800 | 24kg |
| WCJB-4 | 50-70 | 57 | 16 | 16 | 27.5 | 22 | 3 | 10.5 | 5 | 600 | 25kg |
| WCJB-5 | 70-95 | 61 | 19 | 19 | 31 | 23 | 3 | 10.5 | 5.5 | 400 | 25,5 kg |
| WCJB-6 | 95-120 | 69 | 20 | 20 | 35 | 23.5 | 3.2 | 10.5 | 6.5 | 400 | 27kg |
| WCJB-7 | 120-150 |
74 | 23.5 | 23.5 | 42 | 28.5 | 3.3 | 13.5 | 7.5 | 200 | 28,5 kg |
| WCJB-8 | 150-185 | 73.5 | 25 | 25 | 41 | 27 | 3.5 | 13.5 | 8.5 | 200 | 31kg |
| WCJB-9 | 185-240 | 76 | 25 | 25.5 | 42 | 28 | 3.7 | 13.5 | 9 | 100 | 17kg |
| WCJB-10 | 240-300 | 80 | 26 | 26 | 44 | 30 | 4 | 13.5 | 10.5 | 100 | 20kg |
