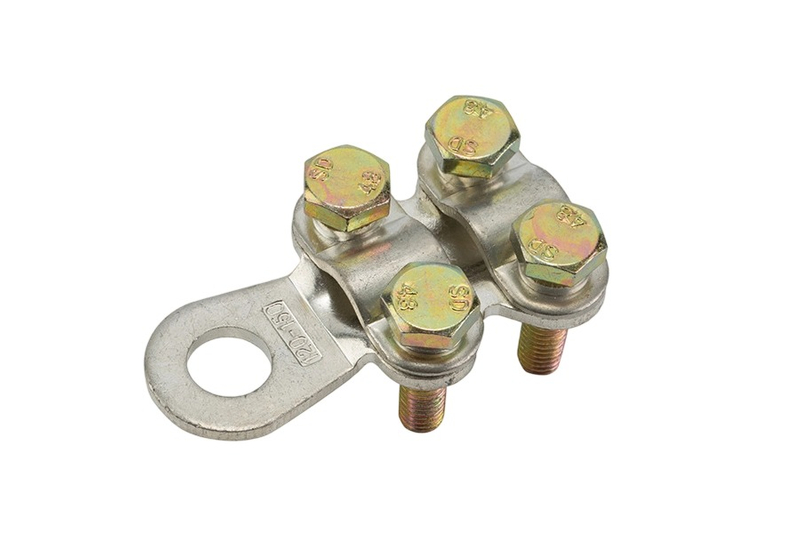

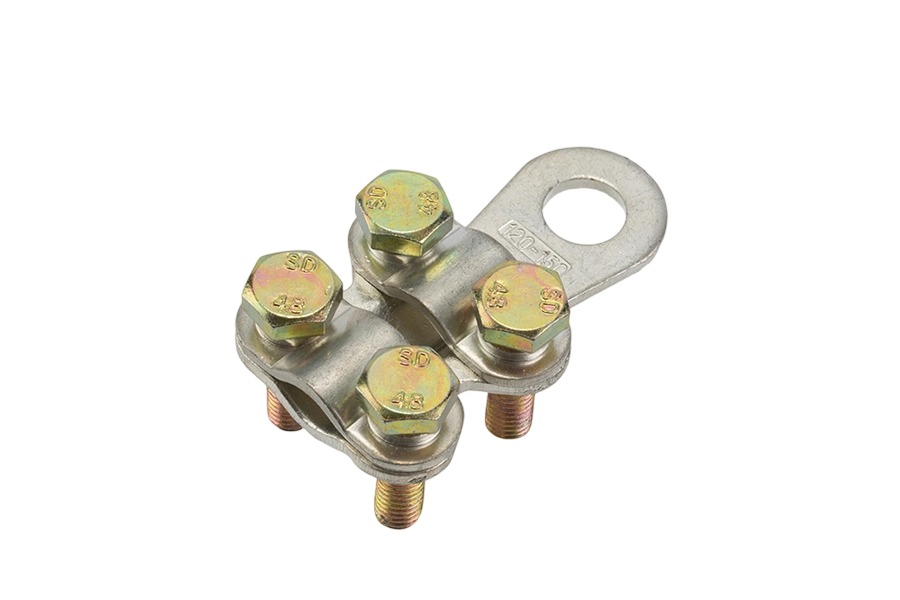

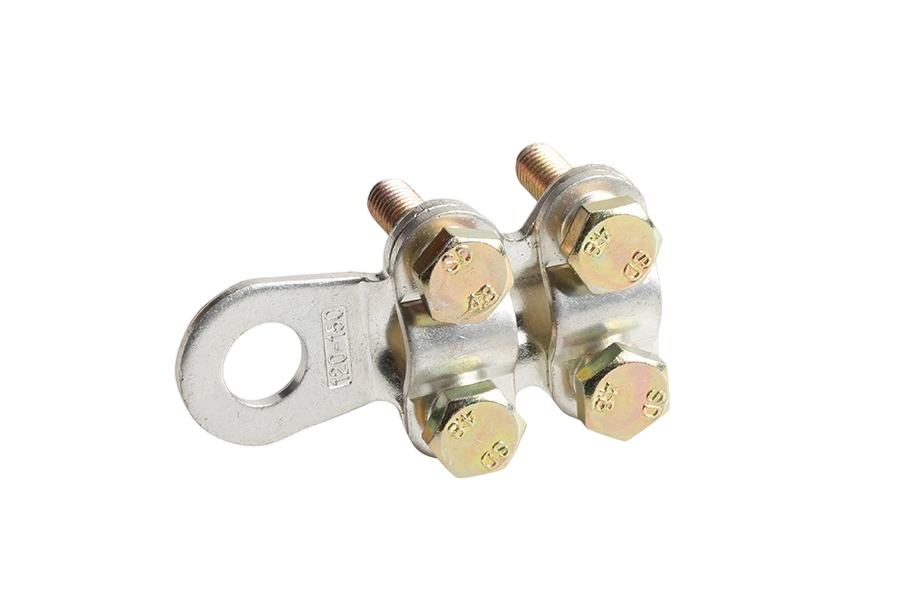

La abrazadera de cobre WCJB representa una solución de conexión premium para líneas eléctricas de alto voltaje, diseñada para proporcionar uniones seguras y conductoras en redes aéreas de transmisión y distribución.
WCJB
Mingxu
Fabricada con precisión con cobre de alta pureza, esta abrazadera ofrece un rendimiento eléctrico excepcional combinado con una resistencia mecánica superior, lo que la hace ideal para conexiones de líneas eléctricas críticas sujetas a altas cargas de corriente y estrés ambiental. Disponible en tamaños que van desde WCJB-1 (16-25 mm²) hasta WCJB-10 (185-240 mm²) , se adapta a diversos tamaños de conductores y mantiene una calidad de conexión constante. Su acabado niquelado mejora la resistencia a la corrosión, asegurando confiabilidad a largo plazo incluso en los ambientes exteriores más hostiles.
Mecanizada a partir de cobre rojo T2 (99,9 % de pureza), la abrazadera WCJB logra una excelente conductividad eléctrica de ≥97 % IACS , minimizando la pérdida de energía en los puntos de conexión. La maleabilidad del material de cobre permite un agarre seguro de los conductores mientras se mantiene la integridad estructural bajo ciclos térmicos.
Un acabado superficial estañado (de 5 a 10 µm de espesor) protege contra la corrosión atmosférica, el deslustre y la oxidación, aspectos críticos para instalaciones al aire libre expuestas a la lluvia, la humedad y los contaminantes industriales. El revestimiento también reduce la resistencia de contacto al proporcionar una interfaz uniforme y de bajo óxido entre las superficies sujetas.
La abrazadera presenta un diseño atornillado con componentes mecanizados con precisión que garantizan una distribución uniforme de la presión en toda la superficie del conductor. Su construcción robusta proporciona una resistencia a la tracción superior a 200 MPa , soportando tensiones mecánicas debidas al movimiento del conductor inducido por el viento y la expansión/contracción térmica.
En redes de transmisión de alto voltaje (11 kV a 220 kV), la abrazadera de cobre WCJB se utiliza para conectar cables de puente, reparar roturas de conductores y unir diferentes secciones de conductores. Su alta capacidad de corriente lo hace adecuado para líneas de transmisión principales que transportan energía a granel.
Dentro de las subestaciones eléctricas, estas abrazaderas proporcionan conexiones confiables entre barras colectoras, cables de transformadores y alimentadores de salida. Su diseño compacto permite la instalación en entornos de subestaciones congestionadas manteniendo distancias de separación adecuadas.
Las instalaciones industriales pesadas con alimentadores de energía dedicados utilizan abrazaderas WCJB para conectar entradas de servicio a sistemas de distribución internos. La alta conductividad de las abrazaderas soporta las grandes demandas actuales de maquinaria y procesos industriales.
Las abrazaderas están diseñadas para usarse con conductores de cobre sólidos y trenzados, así como con conductores de aluminio revestidos de cobre dentro de los rangos de sección transversal especificados. Se adaptan a conductores circulares y en forma de sector comúnmente utilizados en la transmisión de energía.
La instalación implica limpiar las superficies de los conductores, colocar la abrazadera alrededor de la unión del conductor y apretar los pernos al par especificado (15-40 Nm según el tamaño). La preparación adecuada de la superficie es fundamental: los conductores deben estar libres de óxido, suciedad y corrosión antes de sujetarlos.
Se recomiendan inspecciones visuales anuales para verificar si hay pernos flojos, corrosión o signos de sobrecalentamiento (decoloración). La verificación del torque debe realizarse cada 3 a 5 años. El estañado normalmente proporciona entre 15 y 20 años de protección contra la corrosión en ambientes normales antes de requerir reacondicionamiento.
Sí, las abrazaderas cumplen con GB/T 14315 (estándar chino para terminales de cable) y son compatibles con los requisitos de IEC 61238-1 para conectores de alimentación. También cumplen con RoHS, lo que garantiza que no contengan sustancias peligrosas que puedan afectar la salud humana o ambiental.
| Número de artículo. | Conductor | l | L1 | L2 | A | A1 | b | φ | R | Paquete de piezas | Peso bruto |
| WCJB-1 | 16-25 | 39.5 | - | 13 | 25 | 16.5 | 2.8 | 8.8 | 3.5 | 1000 | 18 kilos |
WCJB-2 |
25-35 | 45 |
13 |
13 | 22 | 18 | 2.8 | 8.5 | 3.5 | 1000 | 18 kilos |
| WCJB-3 | 35-50 | 52.5 |
13.5 | 13.5 | 24.5 | 21 | 2.9 | 10.5 | 4 | 800 | 24kg |
| WCJB-4 | 50-70 | 57 | 16 | 16 | 27.5 | 22 | 3 | 10.5 | 5 | 600 | 25 kilos |
| WCJB-5 | 70-95 | 61 | 19 | 19 | 31 | 23 | 3 | 10.5 | 5.5 | 400 | 25,5 kilos |
| WCJB-6 | 95-120 | 69 | 20 | 20 | 35 | 23.5 | 3.2 | 10.5 | 6.5 | 400 | 27 kilos |
| WCJB-7 | 120-150 |
74 | 23.5 | 23.5 | 42 | 28.5 | 3.3 | 13.5 | 7.5 | 200 | 28,5 kilos |
| WCJB-8 | 150-185 | 73.5 | 25 | 25 | 41 | 27 | 3.5 | 13.5 | 8.5 | 200 | 31kg |
| WCJB-9 | 185-240 | 76 | 25 | 25.5 | 42 | 28 | 3.7 | 13.5 | 9 | 100 | 17kg |
| WCJB-10 | 240-300 | 80 | 26 | 26 | 44 | 30 | 4 | 13.5 | 10.5 | 100 | 20kg |
