Moderne Elektroinstallationen sind jeden Tag einem grundlegenden technischen Risiko ausgesetzt. Der direkte Anschluss von Aluminiumkabeln an Kupfer-Sammelschienen oder -Klemmen führt unvermeidlich zu galvanischer Korrosion und schwerwiegenden Abweichungen bei der Wärmeausdehnung. Das Ignorieren dieser entscheidenden metallurgischen Realität führt häufig zu katastrophalen Verbindungsausfällen. Heutzutage stellt die globale Elektroindustrie schnell auf leichte, äußerst kostengünstige Aluminiumkabel für die Verteilung in großem Maßstab um. Dieser massive Übergang erhöht die absolute Notwendigkeit unglaublich zuverlässiger Übergangsverbindungen zwischen kommerziellen Netzen exponentiell. Richtig konstruiert Bimetall-Kabelschuhe sind nicht nur eine einfache Best Practice für moderne Ingenieure. Sie dienen als wichtige Compliance- und Sicherheitsanforderung. Sie erfahren genau, wie diese speziellen Komponenten Hotspots mit hohem Widerstand beseitigen. Wir werden uns eingehend mit dem fortschrittlichen Reibschweißprozess, den Best Practices für die praktische Umsetzung vor Ort und den strengen Bewertungskriterien für die Beschaffung befassen. Letztendlich werden Sie genau verstehen, warum die Abstimmung des richtigen Steckers auf das Metall so wichtig ist.
Verhindert galvanische Korrosion: Bimetallösen trennen die Aluminium- und Kupferoberflächen auf molekularer Ebene und neutralisieren so die elektrochemische Reaktion.
Bewältigt thermische Belastungen: Reibungsgeschweißte Verbindungen passen sich den unterschiedlichen Ausdehnungsraten von Aluminium und Kupfer an, ohne sich mit der Zeit zu lockern.
Standardisiert die Konformität: Durch die Verwendung speziell entwickelter Übergangssteckverbinder wird die Einhaltung strenger kommerzieller Elektrovorschriften und Brandschutznormen sichergestellt.
Wenn unterschiedliche Metalle in einer Schalttafel interagieren, übernimmt die Physik vollständig die Kontrolle. Man kann die grundlegende elektrochemische Inkompatibilität zwischen Aluminium und Kupfer einfach nicht ignorieren. In der Standard-Galvanikreihe fungiert Aluminium neben Kupfer als hochaktive Anode. Wenn Sie Umgebungsfeuchtigkeit einbringen, die als Elektrolyt fungiert, zersetzt sich das Aluminium mit alarmierender Geschwindigkeit. Elektronen lösen sich von der Aluminiumoberfläche. Diese unsichtbare Reaktion schwächt aktiv die physische Verbindung und erhöht den elektrischen Widerstand aggressiv. Über mehrere Monate hinweg frisst sich das Gelenk quasi von innen heraus auf.
Diskrepanzen bei der Wärmeausdehnung stellen ein weiteres ernstzunehmendes mechanisches Risiko dar. Aluminium dehnt sich bei exakt gleicher elektrischer Belastung etwa ein Drittel stärker aus als Kupfer. Während normaler täglicher Heiz- und Kühlzyklen wird diese Ausdehnung durch standardmäßige starre Kupferverbinder stark eingeschränkt. Der eingeklemmte Aluminiumdraht verformt sich stark gegen das dichte Gehäuse. Wenn die Last abfällt und die Metalle abkühlen, ziehen sie sich zusammen. Im Laufe der Zeit kommt es bei Standardsteckverbindern zu einem Phänomen, das als „Kriechen“ bekannt ist. Dieser Kriecheffekt führt zu gefährlich lockeren Verbindungen. Lose Verbindungen führen zu unsichtbaren Mikrolichtbögen, Kohlenstoffablagerungen und schließlich zu schweren Plattenbränden.
Darüber hinaus verfügt Reinaluminium über eine aggressive, natürliche Oxidationsbarriere. Bei Kontakt mit der Luft bildet es sofort eine hochbeständige Oxidschicht. Reines Kupfer oxidiert nicht annähernd so schnell und nicht so aggressiv. Herkömmliche Kupferkabelschuhe können diesen unsichtbaren, glasartigen Schutz nicht durchdringen oder abschwächen. Mechanisches Drahtbürsten und spezielle chemische Pasten sind zwingend erforderlich. Wir müssen diese Isolierschicht physisch aufbrechen, bevor wir den endgültigen Crimp durchführen. Wenn Sie auf diese Abhilfemaßnahme verzichten, wird die Verbindung bereits in der ersten Betriebsminute gefährlich heiß.

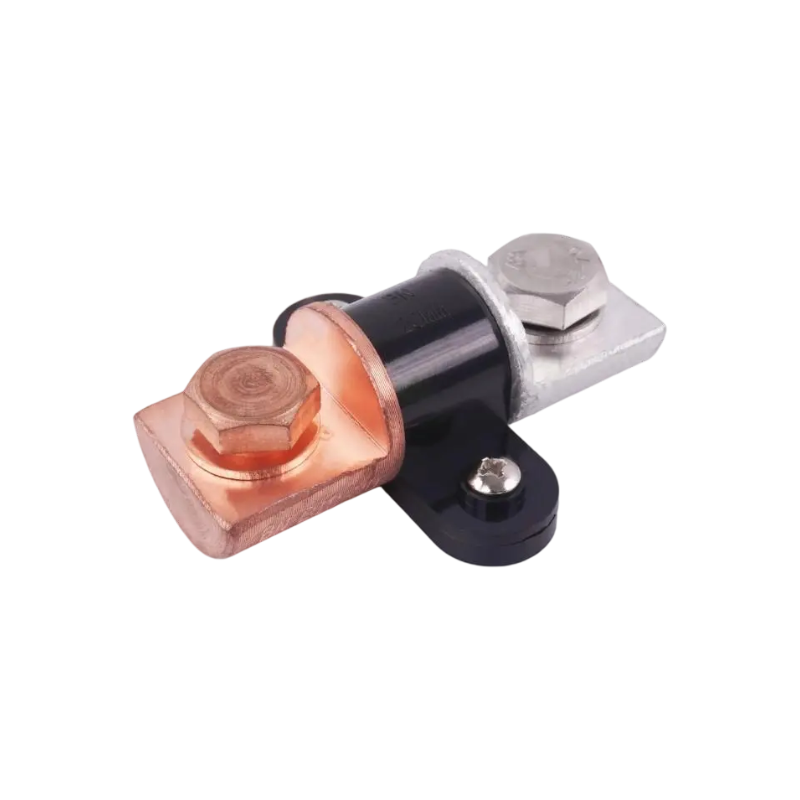

Ingenieure entwickelten das Kupfer-Aluminium-Bimetall-Übergangsverbinder speziell zur Lösung dieser gefährlichen grundlegenden Mängel. Der technische Zauber liegt vor allem im fortschrittlichen Reibschweißverfahren. Die Hersteller drehen einen Rohaluminiumlauf mit unglaublich hoher Geschwindigkeit gegen eine massive Kupferhandfläche. Die starke mechanische Reibung erzeugt örtlich große Hitze. Durch diesen Prozess werden die beiden unterschiedlichen Metalle physikalisch zu einer festen, ununterbrochenen molekularen Bindung verschmolzen. Es beseitigt dauerhaft die mikroskopischen Lücken, in denen sich normalerweise Umgebungsfeuchtigkeit und aggressive Elektrolyte ansammeln. Die Metalle werden zu einem zusammenhängenden Stück.
Die Verschlusskappe des Laufs stellt ein weiteres entscheidendes Konstruktionsmerkmal für das langfristige Überleben dar. Hochwertige Bimetall-Stecker zeichnen sich durch ein vollständig geschlossenes Ende direkt an der Übergangsstelle aus. Sie dichten das freiliegende Kabelende gründlich vor ständiger Umweltoxidation ab. Feuchtigkeit kann einfach nicht in die eigentliche Verbindungsfuge eindringen. Diese strukturelle Isolierung verhindert wirksam die galvanische Reaktion des flüssigen Elektrolyten, die dieser zum Überleben benötigt. Es bietet einen dauerhaften Schutzmechanismus gegen unvorhersehbare Wetterbedingungen oder feuchte Industrieumgebungen.
Die mechanische Integrität bleibt von größter Bedeutung, insbesondere in industriellen Umgebungen mit hohen Vibrationen. Eine echte reibgeschweißte Bimetallverbindung bietet eine unglaubliche Zugfestigkeit. Praxisnahe Labortests zeigen oft, dass diese Schweißverbindung die Grundzugfestigkeit des blanken Aluminiumkabels selbst deutlich übertrifft. Sie sorgen für eine außergewöhnliche mechanische Langzeitstabilität. Facility Manager und Wartungsteams können ruhig schlafen, da sie wissen, dass die lebenswichtige Verbindung bei starker mechanischer Belastung, plötzlichen Lastspitzen oder starken Temperaturschwankungen nicht auseinanderbricht.
Die Auswahl der richtigen Komponente erfordert eine strenge, objektive Bewertung. Sie müssen bestimmte Fertigungsindikatoren analysieren, bevor Sie einen Steckverbinder für Ihr kritisches Infrastrukturprojekt genehmigen.
Beurteilen Sie immer die visuellen und Ultraschallindikatoren einer sauberen Reibschweißnaht. Vermeiden Sie den Kauf von Stollen, die sichtbare Porosität, raue Kanten oder spröde Gratzonen aufweisen. Eine gezackte, unebene oder poröse Schweißnaht weist eindeutig auf eine extrem schlechte Fertigungskontrolle hin. Überprüfen Sie außerdem die Grundreinheit der Rohstoffe. Die absolut besten Hersteller verwenden ausschließlich 99,9 % reines Kupfer in Elektroqualität und hochraffiniertes Aluminium in kommerzieller Qualität. Hohe Materialreinheit garantiert maximalen Elektronenfluss, hervorragende Wärmeableitung und minimalen Widerstand am kritischen Übergangspunkt.
Bewerten Sie Standard-Kompressionslaschen wie die weit verbreitete DTL-Serie für dauerhafte Umgebungen mit hohen Vibrationen. Herkömmliche hydraulische Crimpverbindungen liefern eine unglaublich zuverlässige, manipulationssichere Verbindung, wenn sie von geschulten Fachleuten korrekt ausgeführt werden.
Umgekehrt sollten Sie das aktiv bewerten Bimetall-Kabelschuh mit Bolzen für komplexe oder entfernte Feldinstallationen. Diese modernen Varianten nutzen die fortschrittliche Scherbolzentechnologie. Sie erweisen sich als unschätzbar wertvoll in engen Räumen, in denen präzise hydraulische Crimpwerkzeuge physisch nicht verfügbar sind. Die Spezialschrauben lösen sich automatisch bei einem bestimmten, vorgegebenen Drehmomentwert. Sie zeichnen sich durch eine integrierte Drehmomentkontrolle aus, die gefährliche menschliche Fehler und Risiken durch unzureichendes Anziehen vollständig aus dem Installationsprozess ausschließt.
Überprüfen Sie immer, ob der Aluminiumzylinder stark mit einer hochleitfähigen, oxidhemmenden Verbindung vorgefüllt ist. Premium-Stollen enthalten dieses wichtige Fett direkt aus der Fabrikhalle. Sie verfügen außerdem über eine dichte Schutzkappe über der Lauföffnung. Diese einfache Kunststoffkappe verhindert, dass die kritische Paste bei rauem Transport und Langzeitlagerung austrocknet oder sich zersetzt. Die Verbindung verhindert auf chemischem Weg aggressive neue Oxidbildung direkt nach dem Abisolieren des Drahtes und sorgt so für eine perfekte Verbindung.
Anwendungshandbuch für Steckverbindertypen
Steckverbinderspezifikation |
Erforderliche Installationswerkzeuge |
Drehmomentkontrollmethode |
Ideales Bereitstellungsszenario |
|---|---|---|---|
Kompression (Crimp-Stil) |
Schwere hydraulische Crimpzange und Sechskantmatrizen |
Manuell (basiert vollständig auf der Werkzeugkalibrierung) |
Maschinen mit hoher Vibration, feste Gitterbefestigungen |
Scherbolzentechnologie |
Standard-Ratsche oder Steckschlüssel |
Automatisch (Schrauben scheren physisch ab) |
Entlegene Feldstandorte, begrenzte Schalttafelräume |
Selbst der hochwertigste Steckverbinder versagt kläglich, wenn er schlecht installiert wird. Die Durchführung vor Ort erfordert strikte Einhaltung der metallurgischen Gegebenheiten und bewährten Verfahren.
Wir müssen die absolute Notwendigkeit des aggressiven Drahtbürstens nachdrücklich betonen. Unmittelbar vor dem Einführen müssen Sie den neu freigelegten Aluminiumleiter kräftig abbürsten. Aluminium oxidiert innerhalb weniger Sekunden, wenn es der Umgebungsluft ausgesetzt wird. Wenn Sie diesen Schritt unbedacht überspringen, bleibt eine glasartige Schicht mit hohem Widerstand tief im Inneren der Verbindung hängen. Dieser häufige Amateurfehler führt bei starker elektrischer Belastung zu sofortigen Temperaturspitzen, die den Steckverbinder schnell zerstören.
Die Werkzeugausrichtung bestimmt maßgeblich den physischen Erfolg des endgültigen Crimpvorgangs. Wir müssen das ernsthafte Risiko besprechen, das mit der Verwendung falscher Matrizensätze einhergeht. Für weiche Aluminiumfässer ist im Allgemeinen weiterhin eine Sechskantcrimpung erforderlich. Sechskantmatrizen sorgen für eine gleichmäßige radiale Kompression über den gesamten Umfang. Crimpzangen mit Einkerbung verursachen häufig starke Mikrorisse im weicheren Aluminiummetall und zerstören dessen strukturelle Integrität. Passen Sie Ihre exakte Matrizengröße immer sorgfältig an die spezifische Stollenspezifikation an, die auf dem Lauf aufgedruckt ist.
Befolgen Sie eine hochgradig standardisierte Installationssequenz, um unvorhersehbare Variablen zu eliminieren. Wir empfehlen dringend diese eindeutigen, nicht verhandelbaren Schritte:
Schneiden Sie das Aluminiumkabel mit einer geeigneten Ratschenschere perfekt gerade ab.
Entfernen Sie die äußere Isolierung vorsichtig, ohne die empfindlichen äußeren Metalldrähte einzukerben oder zu zerkratzen.
Bürsten Sie das blanke Aluminium kräftig mit einer speziellen Edelstahlbürste ab, um die neu gebildete Oxidschicht zu entfernen.
Führen Sie den Leiter vollständig in die Hülse ein und stellen Sie sicher, dass die vorgefüllte chemische Verbindung alle freiliegenden Litzen vollständig bedeckt.
Crimpen Sie die Aluminiumhülse präzise, beginnend an der festen Handflächenseite und arbeiten Sie sich langsam nach außen in Richtung des offenen Kabeleingangs vor.
Wischen Sie überschüssige Fettmasse ab, die während der starken Kompressionsphase herausgedrückt wird.
Die Aufrüstung Ihrer elektrischen Hardware erfordert auf jeden Fall eine sorgfältige finanzielle Begründung und klare Voraussicht. Standardkomponenten scheinen auf dem Papier zunächst billiger zu sein, sie bringen jedoch völlig inakzeptable Betriebsrisiken für Ihre Anlage mit sich.
Erkennen Sie die direkte, praktische Kosten-Risiko-Analyse sofort an. Hochwertige Bimetall-Steckverbinder kosten pro Einzeleinheit sicherlich geringfügig mehr als standardmäßige blanke Kabelschuhe. Allerdings müssen Sie diese geringe Prämie direkt mit den katastrophalen, lähmenden Kosten eines einzelnen thermischen Ausfalls vergleichen. Eine unsachgemäß abgeschlossene Übergangsverbindung kann leicht einen massiven Brand in der Schalttafel auslösen. Dies führt direkt zu langen Anlagenstillständen, zerstörten teuren Geräten und erheblichen Verlusten bei den Betriebseinnahmen. Der minimale Upgrade-Preis stellt eindeutig eine unglaublich günstige und hochwirksame Versicherungspolice für das gesamte Gebäude dar.
Bedenken Sie die beeindruckende Lebensdauer dieser speziellen technischen Lösung. Beschreiben Sie detailliert die mit Spannung erwartete wartungsfreie Lebensdauer eines ordnungsgemäß gecrimpten Bimetall-Übergangs. Eine einwandfreie, standardmäßige Aluminium-Kupfer-Verbindung erfordert unbedingt strenge und teure jährliche Drehmomentprüfungen. Sie müssen ständig bezahlte Techniker entsenden, um schleichende Verbindungen physisch zu beheben. Im Gegensatz dazu bleibt eine reibgeschweißte Bimetallverbindung fast unbegrenzt sicher. Es übersteht problemlos Jahrzehnte starker Temperaturwechsel, ohne dass physische Eingriffe oder laufende Arbeitskosten erforderlich sind.
Heben Sie abschließend die entscheidende, unbestreitbare Rolle strikter Compliance und gewerblicher Versicherungen hervor. Leitende Elektroinspektoren und gewerbliche Versicherungsversicherer suchen aktiv nach geeigneten Bimetallübergängen. Sie weigern sich routinemäßig, moderne Netz- und Industrieprojekte zu genehmigen, bei denen nicht genehmigte unterschiedliche Metallverbindungen zum Einsatz kommen. Der Nachweis der strikten Einhaltung dieser festgelegten Sicherheitsvorschriften vereinfacht die endgültige Inbetriebnahme Ihres Projekts erheblich. Darüber hinaus schützt es die Haftung Ihres gesamten Unternehmens umfassend, wenn irgendwo in der Leitung ein unabhängiger, unerwarteter elektrischer Fehler auftritt.
Die Systemzuverlässigkeit erfordert unbedingt eine kompromisslose Beachtung mikroskopischer Details. Die Abstimmung des genau richtigen Steckverbinders auf die spezifische metallurgische Gegebenheit Ihrer Kabel bleibt aus Sicherheitsgründen absolut unerlässlich. Die Verwendung von Standard-Kupferkomponenten auf Aluminiumdraht garantiert praktisch einen eventuellen, gefährlichen Ausfall. Durch die Aufrüstung auf eine ordnungsgemäß verschmolzene Reibschweißverbindung wird aggressive galvanische Korrosion sofort neutralisiert und die gefährliche Fehlanpassung der Wärmeausdehnung dauerhaft behoben.
Ergreifen Sie noch heute sofortige und entschlossene Maßnahmen zur Sicherung Ihrer elektrischen Infrastruktur. Weisen Sie Ihre leitenden Beschaffungsmanager und Außendiensttechniker an, ihre aktuelle Materialliste gründlich zu prüfen. Untersuchen Sie Ihre bestehenden Hochlast-Übergangspunkte sorgfältig auf frühe Anzeichen gefährlicher thermischer Kriechen. Wenn Sie derzeit auf ältere, nicht verifizierte Übergangsmethoden angewiesen sind, fordern Sie umgehend ein detailliertes technisches Datenblatt für die Komprimierungsoptionen der DTL-Serie an. Erkunden Sie für anspruchsvolle Remote-Installationen moderne Scherbolzen-Alternativen. Eine Modernisierung heute sorgt dafür, dass das Stromnetz morgen grundlegend sicherer und wesentlich widerstandsfähiger wird.
A: Ja. Ihre direkte Verbindung birgt erhebliche Risiken. Standard-Kabelschuhe aus Kupfer oder Aluminium verursachen aggressive galvanische Korrosion, wenn sie Feuchtigkeit ausgesetzt werden. Darüber hinaus führen ihre unterschiedlichen Ausdehnungsgeschwindigkeiten mit der Zeit zu einer thermischen Lockerung. Nur eine geprüfte Bimetall-Fassung verhindert beide Gefahren sicher und gewährleistet eine hochsichere und vollständig konforme elektrische Verbindung.
A: Obwohl es technisch möglich ist, bleibt es völlig unnötig und äußerst ineffizient. Bei reinen Kupfer-Kupfer-Verbindungen kommt es weder zu galvanischer Korrosion noch zu ungleichmäßigen Wärmeausdehnungsraten. Halten Sie sich bei reinen Kupferschaltungen an Standard-Kupferkabelschuhe. Dieser praktische Ansatz minimiert den gesamten elektrischen Widerstand und sorgt dafür, dass Ihre Komponentenkosten streng optimiert werden, ohne dass die Sicherheit darunter leidet.
A: Die DTL-Serie dient als weithin anerkannte Industriebezeichnung für Standard-Kupfer-Aluminium-Bimetallkabelschuhe. Diese spezielle Klassifizierung kategorisiert die Hochleistungssteckverbinder nach ihren physikalischen Abmessungen, ihrer flachen Handflächengröße und ihrer spezifischen Kabelquerschnittskompatibilität. Sie sind in erster Linie für die Hochdruckkomprimierung mit standardmäßigen hydraulischen Crimpwerkzeugen in dauerhaften kommerziellen Installationen konzipiert.
A: Bolzenartige (Scherbolzen-)Kabelschuhe machen schwere, teure hydraulische Crimpwerkzeuge völlig überflüssig. Die eingebauten Schrauben lösen sich beim Anziehen automatisch beim exakt optimalen Drehmomentwert. Diese hochentwickelte Funktion reduziert gefährliche menschliche Fehler im Feld erheblich und macht sie perfekt für enge Räume oder abgelegene Arbeitsplätze.
