Le moderne installazioni elettriche affrontano ogni giorno un rischio ingegneristico fondamentale. Il collegamento diretto dei cavi in alluminio alle sbarre o ai terminali in rame crea inevitabile corrosione galvanica e gravi disallineamenti di dilatazione termica. Ignorare questa cruciale realtà metallurgica porta spesso a catastrofici fallimenti articolari. Oggi, l’industria elettrica globale si sta rapidamente orientando verso cablaggi in alluminio leggeri ed estremamente convenienti per la distribuzione su larga scala. Questa massiccia transizione aumenta esponenzialmente la necessità assoluta di giunti di transizione incredibilmente affidabili attraverso le reti commerciali. Progettato correttamente i capicorda bimetallici non sono solo una semplice best practice per gli ingegneri moderni. Costituiscono un requisito fondamentale di conformità e sicurezza. Imparerai esattamente come questi componenti specializzati eliminano i punti caldi ad alta resistenza. Esploreremo in modo approfondito il processo avanzato di saldatura ad attrito, le migliori pratiche pratiche di implementazione sul campo e i rigorosi criteri di valutazione degli appalti. Alla fine capirai esattamente perché abbinare il connettore giusto al metallo è così importante.
Previene la corrosione galvanica: le alette bimetalliche separano le superfici di alluminio e rame a livello molecolare, neutralizzando la reazione elettrochimica.
Gestisce lo stress termico: i giunti saldati per attrito assecondano i diversi tassi di espansione dell'alluminio e del rame senza allentarsi nel tempo.
Conformità standardizzata: l'utilizzo di connettori di transizione appositamente realizzati garantisce la conformità ai rigorosi codici elettrici commerciali e agli standard di sicurezza antincendio.
Quando metalli diversi interagiscono all’interno di un quadro elettrico, la fisica prende il sopravvento. Semplicemente non puoi ignorare la fondamentale incompatibilità elettrochimica tra alluminio e rame. Nella serie galvanica standard, l'alluminio agisce come un anodo altamente attivo se posizionato accanto al rame. Se si introduce umidità ambientale che agisce come elettrolita, l'alluminio si degrada a una velocità allarmante. Gli elettroni si staccano dalla superficie dell’alluminio. Questa reazione invisibile indebolisce attivamente la connessione fisica e aumenta in modo aggressivo la resistenza elettrica. Nel corso di diversi mesi, lo spinello si consuma da solo, dall'interno verso l'esterno.
La discrepanza di espansione termica aggiunge un altro grave livello di rischio meccanico. L’alluminio si espande circa un terzo in più rispetto al rame sotto lo stesso identico carico elettrico. Durante i normali cicli giornalieri di riscaldamento e raffreddamento, i connettori rigidi in rame standard limitano fortemente questa espansione. Il filo di alluminio intrappolato si deforma con forza contro l'involucro stretto. Quando il carico diminuisce e i metalli si raffreddano, si contraggono. Nel corso del tempo, i connettori standard sperimentano un fenomeno noto come 'creep.' Questo effetto strisciante provoca connessioni pericolosamente allentate. Le connessioni allentate provocano microarchi invisibili, accumulo di carbonio e, infine, gravi incendi dei pannelli.
Inoltre, l'alluminio puro possiede una barriera naturale aggressiva contro l'ossidazione. Forma uno strato di ossido altamente resistente immediatamente dopo qualsiasi esposizione all'aria. Il rame puro non si ossida così velocemente o in modo così aggressivo. Le alette in rame standard non possono perforare o attenuare questo scudo invisibile simile al vetro. La spazzolatura meccanica e le paste chimiche specializzate diventano assolutamente obbligatorie. Dobbiamo rompere fisicamente questo strato isolante prima di effettuare la crimpatura finale. Se si salta questa mitigazione, il giunto diventerà pericolosamente caldo fin dal primo minuto di funzionamento.

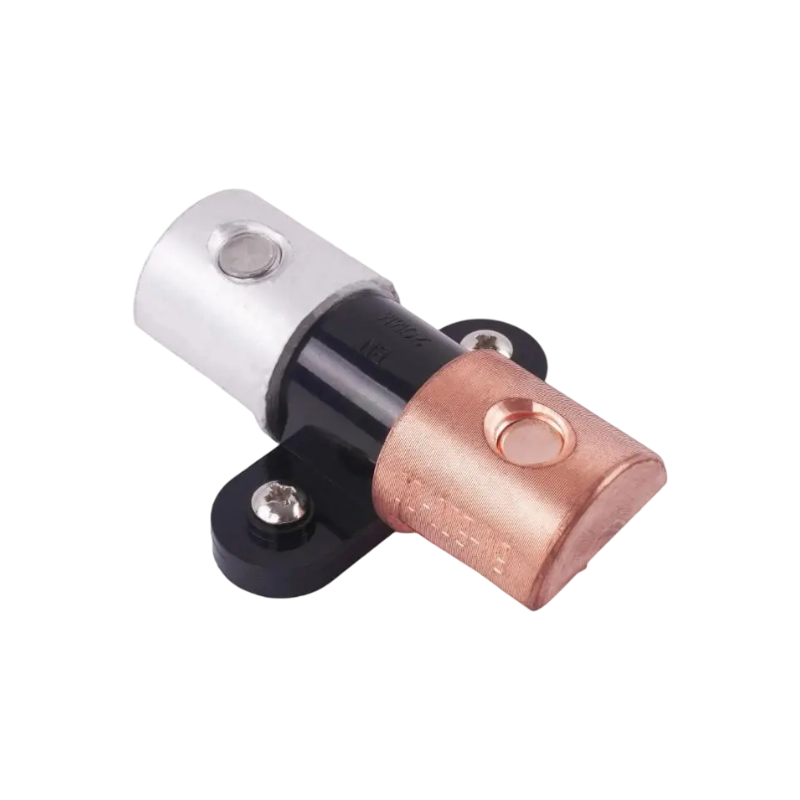

Gli ingegneri hanno sviluppato il Connettore di transizione bimetallico in alluminio e rame appositamente per risolvere questi pericolosi difetti fondamentali. La magia ingegneristica risiede principalmente nell’avanzato processo di saldatura ad attrito. I produttori fanno girare una canna di alluminio grezzo contro un solido palmo di rame a velocità incredibilmente elevate. L'intenso attrito meccanico genera un massiccio calore localizzato. Questo processo fonde fisicamente insieme i due metalli distinti in un legame molecolare solido e ininterrotto. Elimina permanentemente gli spazi microscopici in cui solitamente si accumulano umidità ambientale ed elettroliti aggressivi. I metalli diventano un pezzo continuo.
La chiusura della canna rappresenta un'altra caratteristica progettuale cruciale per la sopravvivenza a lungo termine. I connettori bimetallici di qualità presentano un'estremità completamente chiusa proprio nel punto di transizione. Sigillano accuratamente l'estremità esposta del cavo dalla costante ossidazione ambientale. L'umidità semplicemente non può penetrare nella linea di giunzione fusa. Questo isolamento strutturale affama effettivamente la reazione galvanica dell'elettrolita liquido di cui ha bisogno per sopravvivere. Fornisce un meccanismo di difesa permanente contro condizioni meteorologiche imprevedibili o ambienti industriali umidi.
L'integrità meccanica rimane fondamentale, soprattutto negli ambienti industriali ad alte vibrazioni. Un vero giunto bimetallico saldato ad attrito offre un'incredibile resistenza alla trazione. I test di laboratorio nel mondo reale spesso mostrano che questo giunto fuso supera facilmente la forza di trazione di base del cavo in alluminio nudo stesso. Garantisci un'eccezionale stabilità meccanica a lungo termine. I gestori delle strutture e i team di manutenzione possono dormire sonni tranquilli sapendo che la connessione vitale non si romperà in caso di forti sollecitazioni meccaniche, picchi di carico improvvisi o forti sbalzi di temperatura.
La scelta del componente giusto richiede una valutazione rigorosa e obiettiva. È necessario analizzare indicatori di produzione specifici prima di approvare qualsiasi connettore per il progetto di infrastruttura critica.
Valutare sempre gli indicatori visivi e ultrasonici di una saldatura ad attrito pulita. Evitare di acquistare capicorda che mostrino porosità visibili, bordi ruvidi o zone fragili. Una linea di saldatura frastagliata, irregolare o porosa indica chiaramente un controllo di produzione estremamente scarso. Inoltre, verificare la purezza di base delle materie prime. I migliori produttori in assoluto utilizzano rigorosamente rame puro al 99,9% per uso elettrico e alluminio di tipo commerciale altamente raffinato. L'elevata purezza del materiale garantisce il massimo flusso di elettroni, una dissipazione termica superiore e una resistenza minima attraverso il punto di transizione critico.
Valuta i capicorda di compressione standard, come la serie DTL molto comune, per ambienti permanenti e ad alte vibrazioni. La tradizionale crimpatura idraulica offre un giunto incredibilmente affidabile e a prova di manomissione se eseguita correttamente da professionisti addestrati.

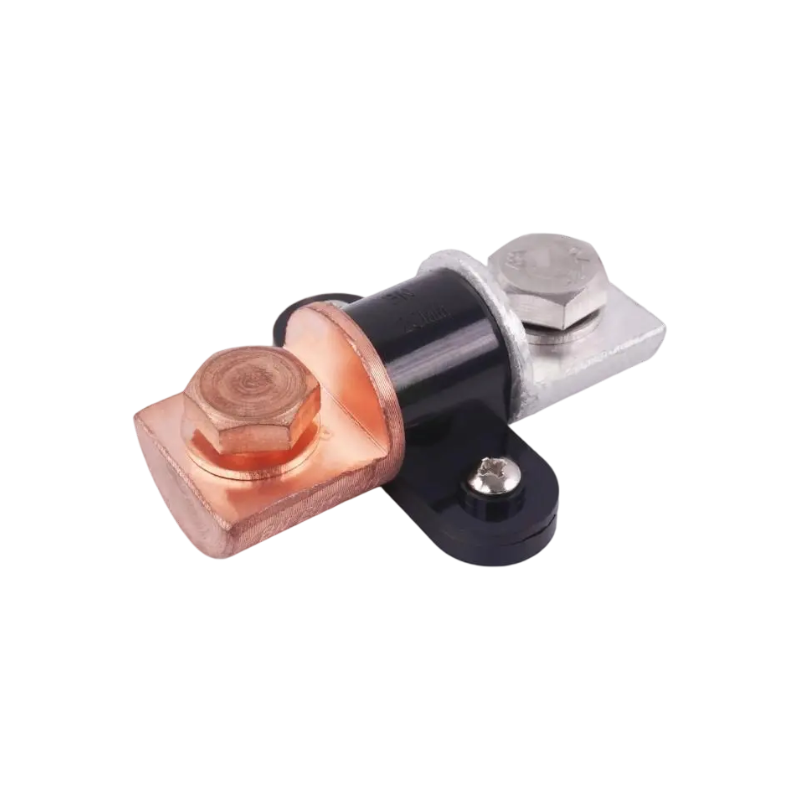

Al contrario, dovresti valutare attivamente il Capocorda bimetallico a bullone per installazioni sul campo complesse o remote. Queste varianti moderne utilizzano la tecnologia avanzata dei bulloni a taglio. Si rivelano preziosi in spazi ristretti dove gli strumenti di crimpatura idraulici precisi rimangono fisicamente non disponibili. I bulloni specializzati si staccano automaticamente ad un valore di coppia specifico e predeterminato. Evidenziano il controllo di coppia integrato, eliminando completamente pericolosi errori umani e rischi di serraggio insufficiente dal processo di installazione.
Verificare sempre che il fusto in alluminio sia pesantemente preriempito con un composto altamente conduttivo e inibitore dell'ossido. Le alette premium includono questo grasso essenziale direttamente dalla fabbrica. Sono inoltre dotati di un cappuccio protettivo stretto sopra l'apertura della canna. Questo semplice tappo in plastica impedisce alla pasta critica di seccarsi o degradarsi durante il trasporto e lo stoccaggio a lungo termine. Il composto previene chimicamente la formazione aggressiva di nuovo ossido subito dopo aver spelato il filo, garantendo una connessione perfetta.
Guida all'applicazione del tipo di connettore
Specifiche del connettore |
Strumenti di installazione richiesti |
Metodo di controllo della coppia |
Scenario di distribuzione ideale |
|---|---|---|---|
Compressione (stile crimpato) |
Crimpatrice idraulica pesante e matrici esagonali |
Manuale (si basa interamente sulla calibrazione dell'utensile) |
Macchinari ad alte vibrazioni, impianti a griglia permanente |
Tecnologia dei bulloni a taglio |
Cricchetto o chiave a bussola standard |
Automatico (i bulloni si tagliano fisicamente) |
Siti remoti, spazi ristretti dei pannelli |
Anche il connettore di altissima qualità fallisce miseramente se installato male. L'esecuzione sul campo richiede rigorosamente l'assoluta aderenza alle realtà metallurgiche e alle procedure comprovate.
Dobbiamo sottolineare fortemente l'assoluta necessità di una spazzolatura metallica aggressiva. È necessario spazzolare vigorosamente il conduttore di alluminio appena esposto immediatamente prima dell'inserimento. L'alluminio si ossida entro pochi secondi dall'esposizione all'aria ambiente. Se salti pigramente questo passaggio, intrappola uno strato altamente resistente, simile al vetro, in profondità all'interno del giunto. Questo errore amatoriale comune provoca picchi termici immediati sotto carico elettrico pesante, distruggendo rapidamente il connettore.
L'allineamento degli strumenti determina fortemente il successo fisico della crimpatura finale. Dobbiamo discutere del serio rischio derivante dall'utilizzo di set di matrici inadeguati. La crimpatura esagonale rimane generalmente necessaria per le canne in alluminio morbido. Le matrici esagonali garantiscono una compressione radiale liscia e uniforme su tutta la circonferenza. Le crimpatrici a rientranza spesso causano gravi microfratture nel metallo di alluminio più morbido, distruggendone l'integrità strutturale. Abbina sempre meticolosamente la dimensione esatta della matrice alle specifiche specifiche dell'aletta stampate sulla canna.
Seguire una sequenza di installazione altamente standardizzata per eliminare variabili imprevedibili. Consigliamo vivamente questi passaggi distinti e non negoziabili:
Tagliare il cavo in alluminio perfettamente in squadro utilizzando apposite cesoie a cricchetto.
Rimuovere con attenzione l'isolamento esterno senza intaccare o graffiare i delicati fili metallici esterni.
Spazzolare in modo aggressivo l'alluminio nudo con un'apposita spazzola in acciaio inossidabile per rimuovere lo strato di ossido appena formato.
Inserisci completamente il conduttore nel cilindro, assicurandoti che il composto chimico preriempito copra completamente tutti i fili esposti.
Crimpare con precisione il cilindro in alluminio, iniziando dal lato solido del palmo e procedendo lentamente verso l'ingresso aperto del cavo.
Asciugare l'eventuale composto grasso in eccesso spremuto durante la fase di compressione pesante.
L'aggiornamento dell'hardware elettrico richiede sicuramente un'attenta giustificazione finanziaria e una chiara lungimiranza. I componenti standard potrebbero inizialmente sembrare più economici sulla carta, ma introducono rischi operativi totalmente inaccettabili per la vostra struttura.
Riconoscere immediatamente l'analisi diretta e pratica dei costi rispetto ai rischi. I connettori bimetallici di alta qualità costano sicuramente leggermente di più per singola unità rispetto ai capicorda nudi standard. Tuttavia, è necessario inquadrare questo premio minore direttamente rispetto al costo catastrofico e paralizzante di un singolo guasto termico. Un giunto di transizione terminato in modo errato può facilmente innescare un massiccio incendio nel quadro elettrico. Ciò porta direttamente a lunghe chiusure degli impianti, alla rovina di apparecchiature costose e a gravi perdite di entrate operative. Il prezzo minimo dell'aggiornamento funge chiaramente da polizza assicurativa incredibilmente economica ed altamente efficace per l'intero edificio.
Considera l'impressionante longevità del ciclo di vita di questa specifica soluzione ingegneristica. Dettaglia la durata di vita altamente attesa senza manutenzione di una transizione bimetallica adeguatamente crimpata. Un giunto standard alluminio-rame non mitigato richiede rigorosamente controlli annuali della coppia rigorosi e costosi. È necessario inviare continuamente tecnici retribuiti per stringere fisicamente le connessioni striscianti. Al contrario, un giunto bimetallico saldato ad attrito rimane perfettamente fissato quasi indefinitamente. Sopravvive facilmente a decenni di cicli termici pesanti senza richiedere alcun intervento fisico o costi di manodopera continui.
Infine, evidenziare il ruolo vitale e innegabile della rigorosa conformità e dell’assicurazione commerciale. Gli ispettori elettrici senior e gli assicuratori commerciali cercano attivamente transizioni bimetalliche adeguate. Si rifiutano abitualmente di approvare reti moderne e progetti industriali che utilizzano giunti metallici diversi non approvati. Dimostrare una rigorosa aderenza a questi codici di sicurezza stabiliti semplifica drasticamente la messa in servizio del progetto finale. Inoltre, protegge in modo efficace la responsabilità aziendale più ampia nel caso in cui si verifichi un guasto elettrico imprevisto e non correlato lungo la linea.
L'affidabilità del sistema richiede rigorosamente un'attenzione senza compromessi ai dettagli microscopici. L'abbinamento esatto del connettore corretto alla realtà metallurgica specifica dei cavi rimane assolutamente non negoziabile per la sicurezza. L'utilizzo di componenti in rame standard su filo di alluminio garantisce praticamente un eventuale guasto pericoloso. L'aggiornamento a un giunto saldato ad attrito con fusione corretta neutralizza istantaneamente la corrosione galvanica aggressiva e risolve in modo permanente il pericoloso disadattamento di dilatazione termica.
Intraprendi azioni immediate e decisive per proteggere la tua infrastruttura elettrica oggi stesso. Chiedi ai tuoi responsabili senior degli approvvigionamenti e agli ingegneri sul campo di rivedere attentamente la loro attuale distinta base. Controlla attentamente i tuoi punti di transizione ad alto carico esistenti per eventuali primi segni di pericoloso scorrimento termico. Se attualmente ti affidi a metodi di transizione più vecchi e non verificati, richiedi immediatamente una scheda tecnica dettagliata per le opzioni di compressione della serie DTL. Per installazioni remote impegnative, esplora le moderne alternative ai bulloni a taglio. L’aggiornamento oggi garantisce una rete elettrica fondamentalmente più sicura e molto più resiliente domani.
R: Sì. Collegarli direttamente crea gravi rischi. I capicorda standard in rame o alluminio provocano corrosione galvanica aggressiva se esposti all'umidità. Inoltre, i loro diversi tassi di espansione provocano nel tempo un allentamento termico. Solo un capocorda bimetallico verificato previene entrambi questi rischi in modo sicuro, garantendo un collegamento elettrico altamente sicuro e pienamente conforme.
R: Sebbene tecnicamente possibile, rimane completamente inutile e altamente inefficiente. I giunti rame-rame puro non soffrono di corrosione galvanica o di tassi di dilatazione termica non corrispondenti. Attenersi ai capicorda in rame standard per i circuiti puramente in rame. Questo approccio pratico riduce al minimo la resistenza elettrica complessiva e mantiene i costi dei componenti rigorosamente ottimizzati senza sacrificare la sicurezza.
R: La serie DTL funge da designazione industriale ampiamente riconosciuta per i capicorda bimetallici standard in rame-alluminio. Questa classificazione specifica classifica i connettori per carichi pesanti in base alle loro dimensioni fisiche, alle dimensioni del palmo piatto e alla compatibilità specifica della sezione trasversale del cavo. Sono progettati principalmente per la compressione ad alta pressione utilizzando strumenti di crimpatura idraulici standard in installazioni commerciali permanenti.
R: Le alette di tipo a bullone (bullone a taglio) eliminano completamente la necessità assoluta di strumenti di crimpatura idraulici pesanti e costosi. I bulloni integrati si staccano automaticamente all'esatto valore di coppia ottimale durante il serraggio. Questa caratteristica altamente ingegnerizzata riduce notevolmente i pericolosi errori umani sul campo, rendendoli assolutamente perfetti per spazi ristretti o siti di lavoro remoti.
