Les tuyaux de raccordement en cuivre ont gagné leur place en tant que norme industrielle pour une raison pratique : ils maintiennent la résistance des joints faible et stable pendant des décennies. Le cuivre recuit transporte le courant avec moins de pertes que n'importe quelle alternative abordable, son oxyde de surface reste conducteur au lieu de se transformer en film isolant et il se déforme de manière prévisible sous une matrice de sertissage. Ces trois comportements protègent un joint de câble longtemps après le départ de l’équipe d’installation.
Cet article explique chaque comportement en termes simples d'ingénierie, puis couvre la partie ignorée par la plupart des guides de matériaux : lorsque le cuivre pur est la mauvaise réponse, pourquoi la plupart des joints défectueux sont des problèmes de fabrication plutôt que des problèmes de matériaux, et quelles preuves méritent d'être demandées à un fournisseur tel que MINGXU (Wenzhou Mingxu International Trade Co., Ltd.) avant de passer une commande.

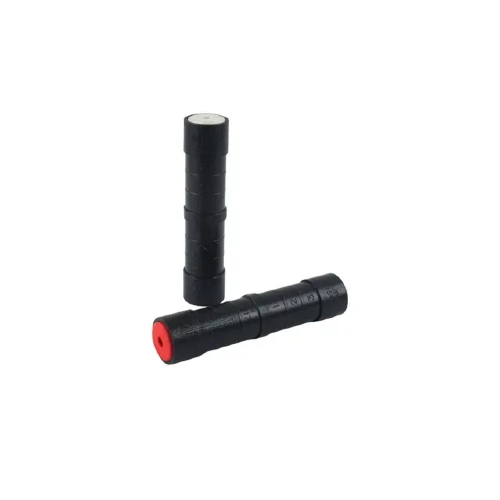

UN Le tuyau de raccordement – également vendu sous forme de tuyau à sertir, de manchon de joint ou de connecteur traversant – est un tube métallique qui accepte deux extrémités de câble préparées et est comprimé dessus avec une matrice. Après le sertissage, il a trois tâches à la fois : transporter le courant à pleine charge, maintenir les conducteurs contre la traction et les vibrations, et présenter une surface contre laquelle le ruban de protection ou le tube peut sceller.
Un joint est jugé sur deux chiffres au cours de sa durée de vie : à quel point sa résistance reste proche de la longueur équivalente d'un conducteur ininterrompu et à quel point il survit à la traction mécanique. Tout dans cet article remonte à ces deux chiffres.
Le cuivre recuit est la référence en matière de conductivité des conducteurs – 100 % IACS par définition – tandis que l'aluminium de qualité conductrice commune se situe autour de 61 % IACS. Dans un joint, cette marge vous permet d'acheter un manchon plus petit pour le même courant, une résistance plus faible dans la zone sertie et moins de chaleur générée au point du circuit le plus difficile à inspecter. UN Un tuyau à sertir en cuivre sur un conducteur en cuivre maintient le joint électriquement proche du câble lui-même, ce qui est exactement ce que devrait être une bonne connexion.
Chaque métal s'oxyde. La différence réside dans ce que fait ensuite l’oxyde. L'oxyde de cuivre est relativement conducteur et se déplace facilement lorsque la filière comprime le manchon sur les brins. L'oxyde d'aluminium est une couche isolante dure qui se reforme quelques instants après son nettoyage, c'est pourquoi les terminaisons en aluminium nécessitent un composé inhibiteur d'oxyde, un brossage métallique et une discipline de fabrication plus stricte. Sur le cuivre, le matériau lui-même pardonne les petits écarts dans la préparation de la surface ; sur l'aluminium, ce n'est pas le cas.
Le cuivre est suffisamment ductile pour s'écouler dans les espaces entre les brins lors du sertissage, créant ainsi la grande zone de contact métal sur métal dont dépend un joint à faible résistance. Il conserve également cette forme compressée au fil du temps. L'aluminium flue – il se détend lentement sous une pression soutenue – de sorte que les joints en aluminium sont plus sensibles à la géométrie de sertissage et plus susceptibles de se desserrer sous l'effet des cycles thermiques.
| Comportement des joints | Cuivre | Aluminium |
|---|---|---|
| Conductivité (référence IACS) | 100% (référence recuite) | ~61% |
| Oxyde superficiel | Relativement conducteur, déplacé par le sertissage | Isolant, se réforme immédiatement, nécessite un inhibiteur |
| Fluage sous pression de serrage | Faible | Plus élevé : les articulations se détendent avec le temps |
| Sensibilité à la fabrication | Modéré | Haut |
Voici le point sur lequel la plupart des articles « le cuivre est le meilleur » se trompent : le cuivre n’est pas la norme car il devrait être utilisé partout. Il s'agit de la norme car la plupart des âmes des câbles d'alimentation sont en cuivre et la règle industrielle en dessous est plus simple : le raccord doit correspondre électriquement et mécaniquement au conducteur sur lequel il atterrit..
Placez un tuyau en cuivre pur sur un conducteur en aluminium et vous créez le pire joint disponible : un couple galvanique qui se corrode à l'interface, combiné avec deux métaux qui se dilatent et fluent à des vitesses différentes. Cette connexion peut mesurer parfaitement le jour de la mise en service tout en restant autonome sur quelques centaines de cycles de charge.
La règle de base de travail :
C'est pourquoi un fournisseur sérieux propose des tuyaux de raccordement en cuivre et un gamme de cosses de câble comprenant des types bimétalliques côte à côte : le produit correct découle de la combinaison de conducteurs et non d'un seul « meilleur matériau ».
Lorsqu’un joint serti apparaît chaud lors d’une analyse thermique, le matériau du manchon en est rarement la cause. En pratique, la même courte liste explique la plupart des échecs : une puce qui ne correspond pas au manchon, trop peu de sertissages ou des sertissages effectués dans le mauvais ordre, des brins entaillés lors du dénudage ou une classe de conducteur pour laquelle le raccord n'a jamais été dimensionné.
Un tube de raccordement en cuivre ne présente ses avantages matériels que lorsque l'installation est maîtrisée :
Le cuivre est indulgent, ce qui explique en partie pourquoi il est devenu la valeur par défaut. Il n’est pas assez indulgent de sauver le mauvais dé.
Le cuivre étamé est souvent présenté comme la version premium du cuivre nu. Il est préférable de le traiter comme un outil destiné à des conditions spécifiques. L'étain est utile lorsque le joint fait face à certaines atmosphères corrosives ou lorsque les spécifications du projet nécessitent une surface de contact plaquée. Sur un joint cuivre-cuivre ordinaire dans un panneau intérieur sec, le placage augmente le coût sans modifier les performances de la connexion en service. Spécifiez-le lorsque l'environnement ou la documentation du projet le demande – pas par défaut.
Le cuivre coûte plus cher par raccord que l'aluminium. Que cela coûte plus cher par année de service est un calcul différent, et c'est celui qui compte pour l'infrastructure.
Dans les sous-stations et les appareillages de commutation, les joints sont continuellement placés derrière le courant de charge ; une résistance des joints faible et stable limite directement la chaleur et les visites de maintenance. Dans les projets solaires et éoliens, les connexions sont nombreuses, éloignées et coûteuses à revisiter, les raccords qui tiennent leur résistance valent donc leur différence de prix. Dans les environnements marins et de l'industrie lourde, le comportement à la corrosion du cuivre maintient les joints en bon état là où des raccords moins chers devraient déjà être remplacés.
| Voir les coûts | Raccord en cuivre | Raccord en aluminium |
|---|---|---|
| Prix d'achat | Plus haut | Inférieur |
| Discipline d'installation requise | Pratique de sertissage standard | Contrôle plus strict de l'oxyde et du couple |
| Charge d'inspection typique | Inférieur au cours de la vie | Plus haut, surtout en extérieur |
| Cas d'utilisation judicieux | Conducteurs en cuivre, circuits critiques | Réseaux de conducteurs en aluminium, conceptions axées sur le poids |
Le choix des matériaux ne représente que la moitié d’une décision d’achat. L’autre moitié est une preuve. Avant d’approuver les tuyaux de raccordement en cuivre pour un projet, demandez :
Si une valeur de spécification est manquante, demandez-la explicitement. Une question ouverte est plus sûre qu’un nombre rempli par hypothèse – de chaque côté de l’ordre.
Les noms sont utilisés de manière interchangeable pour une même famille : un tube serti sur deux extrémités de câble pour former un conducteur continu. Confirmez le dessin et la plage de conducteurs plutôt que le nom.
Non. L’interface à métaux différents se corrode et le joint se desserre au fil des cycles de charge. Utilisez un raccord bimétallique avec une transition cuivre-aluminium fabriquée en usine pour cette combinaison.
Cela n’a pas de sens dans des conditions propres et sèches. Le placage en étain mérite d'être spécifié pour des environnements corrosifs particuliers ou lorsque la documentation du projet nécessite une surface de contact plaquée.
Vérifiez le nombre de sertissages et la position par rapport au dessin du raccord, confirmez que la bonne matrice a été utilisée et comparez la résistance du joint avec une longueur de référence du même conducteur. Conservez les enregistrements avec le fichier d’actifs.
