I tubi di collegamento in rame si sono guadagnati il posto di standard del settore per una ragione pratica: mantengono la resistenza dei giunti bassa e stabile per decenni. Il rame ricotto trasporta la corrente con perdite minori rispetto a qualsiasi alternativa economica, il suo ossido superficiale rimane conduttivo invece di trasformarsi in una pellicola isolante e si deforma in modo prevedibile sotto una matrice di crimpatura. Questi tre comportamenti proteggono la giunzione del cavo anche molto tempo dopo che il personale di installazione se n'è andato.
Questo articolo spiega ciascun comportamento in semplici termini ingegneristici, quindi copre la parte che la maggior parte delle guide sui materiali salta: quando il rame puro è la risposta sbagliata, perché la maggior parte dei giunti difettosi sono problemi di lavorazione piuttosto che problemi materiali e quali prove vale la pena richiedere a un fornitore come MINGXU (Wenzhou Mingxu International Trade Co., Ltd.) prima di effettuare un ordine.

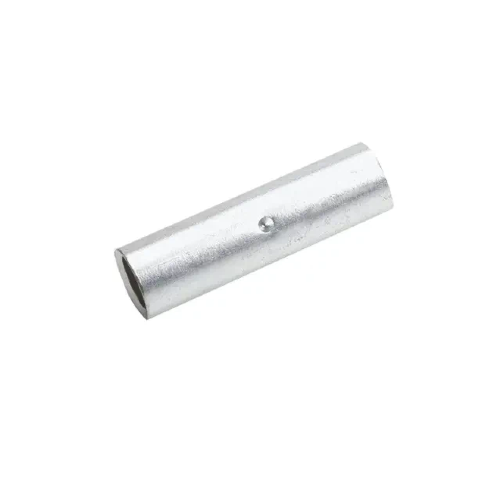

UN Il tubo di collegamento , venduto anche come tubo a crimpare, manicotto di giunzione o connettore passante, è un tubo metallico che accetta due estremità del cavo preparate e viene compresso su di esse con una matrice. Dopo la crimpatura svolge tre funzioni contemporaneamente: trasportare la corrente a pieno carico, trattenere i conduttori dalla trazione e dalle vibrazioni e presentare una superficie contro la quale il nastro o il tubo di protezione possono sigillare.
Un giunto viene giudicato in base a due numeri nel corso della sua vita: quanto la sua resistenza si avvicina alla lunghezza equivalente di un conduttore ininterrotto e quanta trazione meccanica sopravvive. Tutto in questo articolo risale a quei due numeri.
Il rame ricotto è il riferimento per la conduttività dei conduttori – 100% IACS per definizione – mentre l’alluminio comune per conduttori si aggira intorno al 61% IACS. In un giunto, quel margine ti consente di acquistare un manicotto più piccolo per la stessa corrente, una resistenza inferiore attraverso la zona crimpata e meno calore generato nel punto del circuito più difficile da ispezionare. UN Il tubo a crimpare in rame su un conduttore in rame mantiene il giunto elettricamente vicino al cavo stesso, che è esattamente ciò che dovrebbe essere un buon collegamento.
Ogni metallo si ossida. La differenza è cosa fa dopo l'ossido. L'ossido di rame è relativamente conduttivo e si sposta facilmente quando la matrice comprime il manicotto sui trefoli. L'ossido di alluminio è uno strato isolante duro che si riforma pochi istanti dopo essere stato pulito, motivo per cui le terminazioni in alluminio richiedono un composto inibitore dell'ossido, spazzolatura metallica e una disciplina di lavorazione più rigorosa. Sul rame, il materiale stesso perdona piccole imperfezioni nella preparazione della superficie; sull'alluminio no.
Il rame è sufficientemente duttile da fluire negli spazi tra i trefoli durante la crimpatura, creando l'ampia area di contatto metallo-metallo da cui dipende un giunto a bassa resistenza. Mantiene anche quella forma compressa nel tempo. L'alluminio striscia – si rilassa lentamente sotto pressione sostenuta – quindi i giunti in alluminio sono più sensibili alla geometria della crimpatura e hanno maggiori probabilità di allentarsi attraverso il ciclo termico.
| Comportamento del giunto | Rame | Alluminio |
|---|---|---|
| Conduttività (riferimento IACS) | 100% (riferimento ricotto) | ~61% |
| Ossido superficiale | Relativamente conduttivo, spostato dalla crimpatura | Isolante, riformabile subito, necessita di inibitore |
| Scorrimento sotto pressione di serraggio | Basso | Più in alto: le articolazioni si rilassano nel tempo |
| Sensibilità nella lavorazione | Moderare | Alto |
Ecco il punto in cui la maggior parte degli articoli sul 'rame è migliore' sbagliano: il rame non è lo standard perché dovrebbe essere usato ovunque. È lo standard perché la maggior parte dei conduttori dei cavi di alimentazione sono in rame e la regola di settore sottostante è più semplice: il raccordo deve corrispondere elettricamente e meccanicamente al conduttore su cui si fissa.
Metti un tubo di rame puro su un conduttore di alluminio e crei la peggiore giunzione disponibile: una coppia galvanica che si corrode all'interfaccia, combinata con due metalli che si espandono e strisciano a velocità diverse. Tale connessione può misurare perfettamente il giorno della messa in servizio e continuare a allentarsi per alcune centinaia di cicli di carico.
La regola pratica:
Ecco perché un fornitore serio trasporta tubi di collegamento in rame e un pieno Gamma di capicorda che comprende tipi bimetallici affiancati: il prodotto corretto deriva dalla combinazione dei conduttori, non da un unico 'materiale migliore'.
Quando un giunto crimpato risulta caldo durante una scansione termica, raramente la causa principale è il materiale del manicotto. In pratica, lo stesso breve elenco spiega la maggior parte dei guasti: una matrice che non si adatta alla manica, un numero troppo basso di crimpature o crimpature eseguite nella sequenza sbagliata, trefoli intaccati durante la spelatura o una classe di conduttori per la quale il raccordo non è mai stato dimensionato.
Un tubo di collegamento in rame offre i suoi vantaggi materiali solo quando l'installazione è controllata:
Il rame è tollerante, e questo è in parte il motivo per cui è diventato il valore predefinito. Non è abbastanza indulgente salvare il dado sbagliato.
Il rame stagnato viene spesso presentato come la versione premium del rame nudo. È meglio trattarlo come uno strumento per condizioni specifiche. Lo stagno aiuta laddove il giunto è esposto a determinate atmosfere corrosive o laddove le specifiche del progetto richiedono una superficie di contatto placcata. Su un normale giunto rame-rame in un pannello interno a secco, la placcatura aumenta i costi senza modificare le prestazioni della connessione in servizio. Specificalo quando l'ambiente o la documentazione del progetto lo richiede, non per impostazione predefinita.
Il rame costa di più per raccordo rispetto all'alluminio. Se costi di più per anno di servizio è un calcolo diverso, ed è quello che conta per le infrastrutture.
Nelle sottostazioni e nei quadri, i giunti si trovano continuamente dietro la corrente di carico; la resistenza del giunto bassa e stabile limita direttamente il calore e le visite di manutenzione. Nei progetti solari ed eolici, i collegamenti sono numerosi, remoti e costosi da rivisitare, quindi i raccordi che mantengono la loro resistenza valgono la differenza di prezzo. Negli ambienti marini e dell'industria pesante, il comportamento alla corrosione del rame mantiene i giunti riparabili laddove sarebbe già programmata la sostituzione di raccordi più economici.
| Visualizzazione costi | Raccordo in rame | Raccordo in alluminio |
|---|---|---|
| Prezzo d'acquisto | Più alto | Inferiore |
| È richiesta la disciplina di installazione | Pratica di crimpatura standard | Controllo più rigoroso dell'ossido e della coppia |
| Onere di ispezione tipico | Inferiore nel corso della vita | Più in alto, soprattutto all'aperto |
| Caso d'uso sensato | Conduttori in rame, circuiti critici | Reti di conduttori in alluminio, progetti basati sul peso |
La scelta del materiale è solo la metà di una decisione di acquisto. L'altra metà è una prova. Prima di approvare i tubi di collegamento in rame per un progetto, richiedere:
Se manca un valore di specifica richiederlo esplicitamente. Una domanda aperta è più sicura di un numero inserito per ipotesi, su entrambi i lati dell'ordine.
I nomi sono usati in modo intercambiabile per la stessa famiglia: un tubo aggraffato su due estremità del cavo per formare un conduttore continuo. Confermare il disegno e la gamma dei conduttori anziché il nome.
No. L'interfaccia di metallo diverso si corrode e il giunto si allenta durante i cicli di carico. Utilizzare un raccordo bimetallico con una transizione rame-alluminio prodotta in fabbrica per quella combinazione.
Non in modo significativo in condizioni pulite e asciutte. È opportuno specificare la stagnatura per ambienti particolari corrosivi o quando la documentazione di progetto richiede una superficie di contatto placcata.
Controllare il conteggio e la posizione delle crimpature rispetto al disegno del raccordo, verificare che sia stata utilizzata la matrice corretta e confrontare la resistenza del giunto con una lunghezza di riferimento dello stesso conduttore. Conservare i record con il file delle risorse.
Se stai specificando tubi di collegamento o capicorda per un progetto, condividi le dimensioni dei conduttori, i materiali, l'ambiente e i requisiti di documentazione con il team MINGXU. Confermeremo quali articoli nella nostra gamma di tubi di collegamento e capicorda si adattano alla tua combinazione, comprese le opzioni bimetalliche per transizioni rame-alluminio, e forniremo i disegni e le informazioni sul prodotto necessarie al tuo processo di approvazione, senza trasformare una richiesta in una promessa non supportata.
