يمثل توصيل كابلات الألومنيوم مباشرة بقضبان التوصيل النحاسية تحديًا هندسيًا خطيرًا لمقاولي الكهرباء. أنت تخاطر بالتآكل الجلفاني السريع والتمدد الحراري التفاضلي عندما يلتقي هذين المعدنين غير المتوافقين. تؤدي ردود الفعل الجسدية هذه إلى تدهور الاتصال بمرور الوقت.
تؤدي المكونات ذات الحجم غير الصحيح أو المحددة بشكل سيء حتمًا إلى تسخين موضعي وانخفاض حاد في الجهد. مع زيادة المقاومة، فإنك تواجه التهديد الحقيقي المتمثل في حدوث أخطاء قوسية كارثية داخل أنظمة توزيع الطاقة لديك. يؤدي اختيار أجهزة الإنهاء الصحيحة إلى منع حالات الفشل الخطيرة هذه.
توفر هذه المقالة إطارًا تقنيًا قائمًا على الأدلة لتقييم وتحديد هذه الارتباطات المهمة. سوف تتعلم كيفية تحديد حجم المكونات بدقة، وتقييم جودة التصنيع، وتنفيذ ممارسات التثبيت القوية للشبكات التجارية والصناعية. نحن نركز بشكل صارم على السلامة الميكانيكية والموثوقية الكهربائية على المدى الطويل.
يتطلب الحجم الدقيق مطابقة أسطوانة الألومنيوم الخاصة بالعروة مع مساحة المقطع العرضي الدقيقة للكابل (مم⊃2؛ أو AWG) ونخيل النحاس مع حجم مسمار التوصيل.
توفر الوصلات ثنائية المعدن الملحومة بالاحتكاك قوة ميكانيكية فائقة وموصلية كهربائية مقارنة باللحام الفلاشي القياسي.
تملي متطلبات مقاومة الدوران في البيئات عالية الاهتزاز استخدام تكوينات الفتحة المزدوجة (على سبيل المثال، DTL-2).
يتطلب التثبيت الصحيح قوالب تجعيد سداسية محددة وتطبيق مركبات مضادة للأكسدة لضمان الموثوقية على المدى الطويل.
تقوم الشبكات الكهربائية في كثير من الأحيان بخلط المواد لتحقيق التوازن بين الوزن والموصلية والاحتياجات الهيكلية. تستخدم المرافق الألومنيوم لتشغيل الكابلات الطويلة. يفضل مصنعو المفاتيح الكهربائية النحاس لقضبان التوصيل الداخلية. الانضمام إليهم يدعو مباشرة إلى الفشل.
عندما تدخل الرطوبة إلى المفصل المباشر بين النحاس والألومنيوم، فإنها تؤدي إلى تفاعل كهروكيميائي مدمر. يعمل الألومنيوم كأنود. إنه يضحي بنفسه لكاثود النحاس في وجود المنحل بالكهرباء. هذا التدهور السريع للمواد يدمر الاستمرارية الكهربائية. تعمل الرطوبة كمحفز، وتوفر البيئات الصناعية الكثير منها من خلال الرطوبة المحيطة.
حقيقي تعمل عروات الكابلات ثنائية المعدن على عزل هذه المعادن بشكل دائم. يقوم المصنعون بربط النحاس والألومنيوم في بيئة مصنع خاضعة للرقابة. وهذا يخلق منطقة انتقالية مغلقة. إنها تمنع الإلكتروليت المحيط من سد الفجوة بين الموصلات المتباينة، مما يؤدي إلى إيقاف العملية الكلفانية تمامًا.
تتمدد المعادن عند تسخينها وتنكمش عند تبريدها. يتمدد الألمنيوم أكثر بحوالي ثلاثين بالمائة من النحاس تحت نفس الحمل الحراري. مع تدفق التيار عبر اتصالك، ترتفع درجات الحرارة بشكل طبيعي. يمتد كابل الألومنيوم إلى الخارج. إذا كنت تستخدم عروة نحاسية صلبة، فهذا يحد من هذا التوسع. يتشوه الألومنيوم بشكل دائم ضد قيود النحاس الأكثر صلابة.
عندما يبرد المفصل، ينكمش الألومنيوم. ولا يعود إلى شكله الأصلي. سوف تتفكك العروات المعدنية المفردة القياسية بمرور الوقت بسبب هذا الواقع المادي. يطلق المهندسون على هذه الظاهرة اسم 'الزحف'. ويخلق الزحف فجوات هوائية مجهرية داخل البرميل. تؤدي هذه الفجوات إلى حدوث انحناء دقيق، وزيادة المقاومة الكهربائية، وزيادة توليد الحرارة.
يحاول العديد من القائمين على التركيب استخدام العروات النحاسية ذات المعدن الواحد المقترنة بمركبات المفاصل المضادة للأكسدة كاختصار. يقدم هذا الحل الوسط مخاطر تشغيلية شديدة. تواجه توقفًا غير متوقع للنظام، ومخاطر حريق شديدة، وفشلًا فوريًا في الامتثال أثناء عمليات التفتيش.
لا يمكن للمعجون المضاد للأكسدة وحده أن يوقف الزحف الميكانيكي. يجب أن تستوعب الحركة الجسدية للألمنيوم. الاعتماد على مخصص تعد العروة المعدنية الثنائية للطاقة هي الطريقة السليمة ميكانيكيًا الوحيدة لضمان استقرار الشبكة على المدى الطويل. إنه ينقل الخصائص الحرارية بأمان من كابل الألومنيوم إلى قضيب التوصيل النحاسي.
لا يمكنك تخمين أحجام الإنهاء. تتطلب التوصيلات الهندسية الدقيقة مطابقة هندسية دقيقة بين الكابل والعروة وقضيب التوصيل. تتفاقم الأخطاء هنا بسرعة تحت الأحمال الكهربائية العالية.
تأتي موصلات الكابلات في تكوينات صلبة ومجدولة ومرنة للغاية. يحتل كل نوع حجمًا ماديًا مختلفًا داخل برميل العروة. 120 مم⊃2؛ يتميز الكابل المجدول من الفئة B بقطر إجمالي مختلف عن 120 مم⊃2؛ موصل مرن من الفئة K. فجوات الهواء بين الخيوط الفردية تغير حجم البرميل المطلوب.
إن تحديد حجم المكونات بشكل صارم من خلال قدرتها الحالية المقدرة أمر معيب بشكل أساسي. يجب عليك مطابقة الحجم مباشرة مع الأبعاد الميكانيكية الدقيقة للموصل الخاص بك. إذا اخترت برميلًا كبيرًا جدًا بالنسبة إلى الجديلة المحددة، فإنك تخاطر بالتقصير. لن يضغط القالب على المعدن بدرجة كافية لتكوين كتلة صلبة. إذا اخترت برميلًا صغيرًا جدًا، فسوف تنكسر الخيوط الخارجية الفردية أثناء الإدخال. تعمل الخيوط المكسورة على تقليل مساحة المقطع العرضي وإنشاء نقاط اتصال عالية المقاومة.
يجب عليك مطابقة قطر الثقب الموجود على راحة اليد النحاسية بدقة مع مجموعة المفاتيح الكهربائية أو مسمار قضيب التوصيل. تتضمن مقاييس المسامير الصناعية الشائعة أحجام M8 وM10 وM12. فتحة كبيرة الحجم تقلل من مساحة سطح التلامس الحيوية بين راحة اليد والقضيب. إن الثقب الصغير الحجم يجبر القائمين على التركيب على حفر نخلة النحاس في الحقل. الحفر الميداني يدمر السلامة الهيكلية ويخلق نتوءات خطيرة.
تحتاج أيضًا إلى التحقق من متطلبات التخليص المحددة. في كتل التوزيع المدمجة، تظل تفاوتات التباعد بين الطور ضيقة للغاية. تأكد من أن عرض راحة اليد لا يتجاوز هذه الحدود المادية. إذا كانت راحة اليد واسعة جدًا، فإنها تخاطر بحدوث انحناء كهربائي خطير بين المراحل المتجاورة أثناء ارتفاع الجهد العابر.
تتطلب تطبيقات الجهد المتوسط والعالي عروات طويلة البرميل. يوفر برميل الألومنيوم الممتد مساحة سطحية كافية لاستيعاب الضغطات المتعددة. يقوم العقص المزدوج أو العقص الثلاثي بتوزيع الضغط الميكانيكي بالتساوي على طول الموصل. إنه يزيد من قوة الانسحاب للإنهاء.
تتميز العديد من البراميل عالية الجودة بفتحات رؤية متكاملة أو نوافذ فحص. تتيح لك نقاط الفحص هذه التحقق بصريًا من إدخال الكابل بالكامل قبل البدء في الضغط. يضمن عمق الإدخال المناسب بقاء الكابل في مستوى الوصلة الداخلية ثنائية المعدن. يؤدي الإدخال الضحل إلى ترك فراغ مجوف داخل البرميل، والذي ينهار بشكل غير صحيح تحت قالب العقص.
تحدد البيئة المادية المحيطة باللوحات الكهربائية التكوين الدقيق للأجهزة التي تحتاجها. تتطلب البيئات الثابتة حلولاً مختلفة عن الآلات الديناميكية المهتزة.
تعمل التوصيلات ذات الفتحة الواحدة بشكل أفضل مع لوحات توزيع الطاقة الثابتة القياسية. إنها تتلاءم تمامًا مع الأماكن التي تظل فيها مساحة الإنهاء مقيدة بشدة. يمكنك استخدامها في عمليات هبوط الكسارة القياسية والحافلات الأرضية الثابتة.
ومع ذلك، فإن البيئات الصناعية شديدة التحمل تقدم اهتزازًا ميكانيكيًا مستمرًا. تهتز المحولات والمولدات الصناعية ومحركات المحركات الثقيلة بشكل مستمر أثناء التشغيل. يعمل هذا الاهتزاز المكثف بشكل فعال على فك التوصيلات القياسية ذات الفتحة الواحدة بمرور الوقت. اتصال فضفاض يتقوس ويحترق.

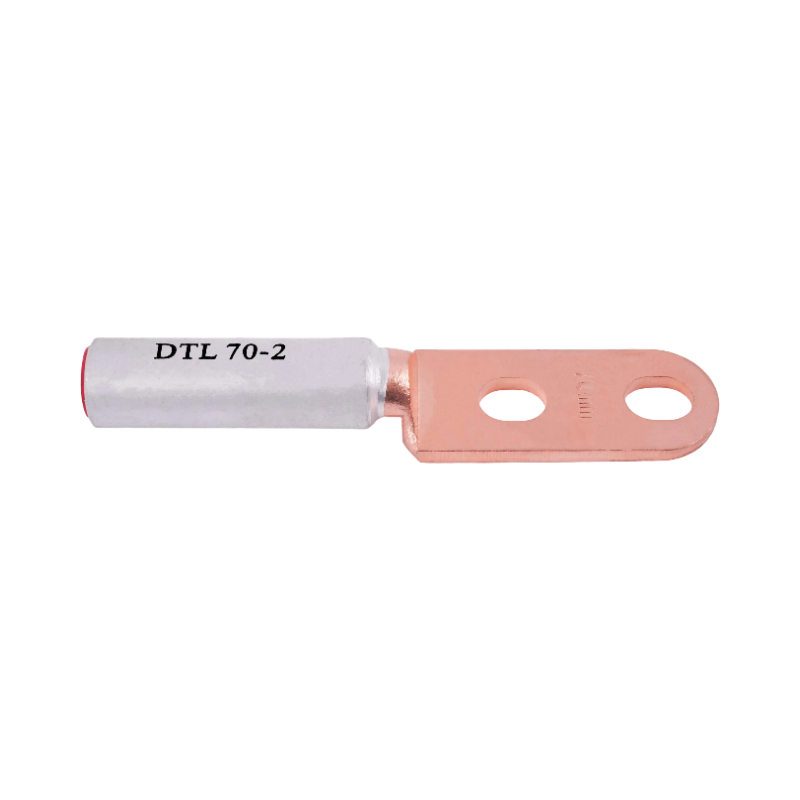

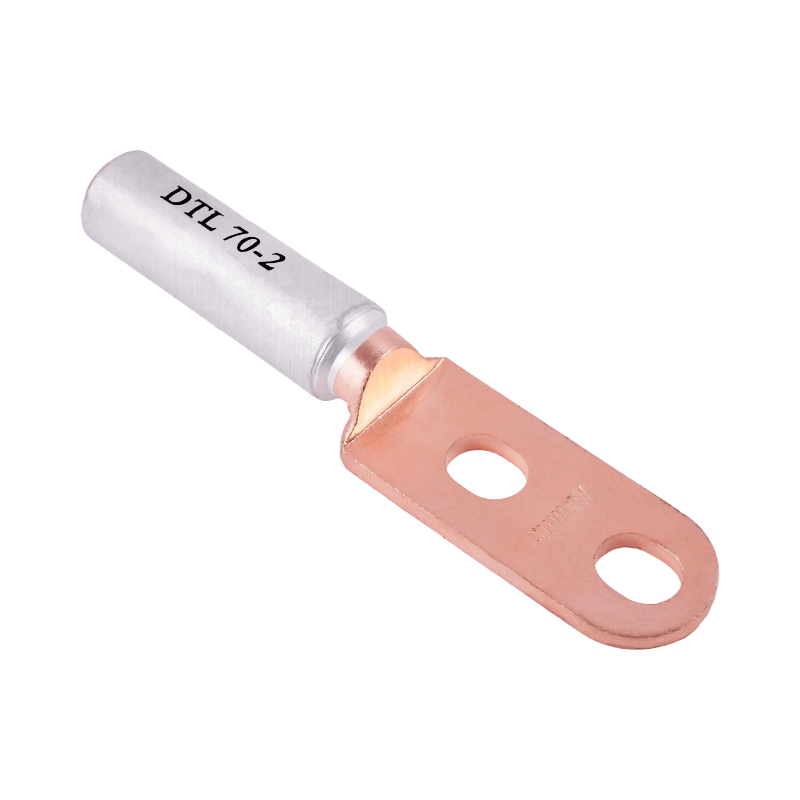

يجب عليك تحديد أ DTL-2 عروة كابل ثنائية المعدن ذات فتحة مزدوجة لهذه التطبيقات القاسية. يوفر التصميم ذو الفتحة المزدوجة خصائص أساسية مضادة للدوران. إنه يثبت راحة اليد النحاسية في مكانها بشكل مثالي على قضيب التوصيل. يمنع المسماران العروة من الدوران، مما يحافظ على حدود عزم الدوران الصارمة طوال عمر الجهاز بالكامل.
تحدد طرق الإنتاج الموثوقية النهائية للإنهاء. غالبًا ما يترك اللحام الفلاشي التقليدي جيوبًا هوائية مجهرية على طول خط التماس. نحن نسمي هذا العيب مسامية اللحام. تعمل هذه الفراغات الصغيرة على اختناق التدفق الكهربائي وإضعاف المفصل من الناحية الهيكلية.
نحن نؤيد بقوة وصلات النحاس إلى الألومنيوم الملحومة بالاحتكاك. أثناء اللحام بالاحتكاك، يقوم المصنعون بتدوير برميل الألمنيوم على كف النحاس بسرعات هائلة. ويولد الاحتكاك حرارة شديدة، مما يدفع المعادن إلى حالة من اللدونة. ثم يجبرهم الضغط الهيدروليكي الثقيل معًا.
تخلق هذه العملية رابطة جزيئية صلبة. إنه يعمل أسفل نقطة الانصهار مباشرةً، مما يزيل مسامية اللحام تمامًا. يؤدي الانتقال السلس الناتج إلى تقليل المقاومة الكهربائية. إنه يوفر قوة ميكانيكية غير عادية، مما يضمن عدم انقطاع المفصل أبدًا أثناء العقص الهيدروليكي الثقيل.
لا يمكنك تحديد جودة العروة بمجرد النظر إليها. يجب أن تعتمد على معايير المواد المعمول بها وأطر الاختبار الصارمة. سوف تفشل المعادن دون المستوى المطلوب تحت أحمال الذروة.
لضمان السلامة، نقوم بوضع متطلبات أساسية صارمة للمواد الخام. تستخدم العروات الموثوقة 99.9% من النحاس الكهربائي النقي لقسم راحة اليد. يجب أن يتكون البرميل من الألومنيوم التجاري النقي بنسبة 99.5% على الأقل. أي مستويات نقاء أقل سوف تؤدي إلى تدهور شديد في الموصلية. تقدم المعادن غير النقية مقاومة غير مرغوب فيها، وتحول نقطة النهاية الخاصة بك إلى سخان خطير.
يتضمن تقييم الامتثال النظر من خلال عدسات اختبار صارمة. يجب عليك دائمًا المطالبة بالامتثال المعتمد للمواصفة IEC 61238-1. تحكم هذه المواصفة القياسية الدولية الضغط والموصلات الميكانيكية لكابلات الطاقة. إنه يُخضع المكونات لاختبارات التدوير الحراري القاسية.
وخلال هذه الاختبارات، تقوم المختبرات بتسخين الموصلات إلى درجات حرارة قصوى وتبريدها مئات المرات. ثم يقومون بإخضاعهم لتيارات دائرة قصر هائلة. كما تؤكد معايير UL أو ANSI المكافئة على هذا الأداء الفائق. تثبت المكونات التي تجتاز هذه الاختبارات الموثوقية الحقيقية.
ننصح المشترين بتطبيق فحص التقييم المتشكك أثناء الشراء. لا تثق في الفحص البصري السطحي لخط اللحام. غالبًا ما يخفي المظهر الخارجي المصقول مفصلًا ضعيفًا ومساميًا. اطلب دائمًا شهادات اختبار المطحنة للمواد الخام. اطلب تقارير اختبار الدورة الحرارية المستقلة من الشركة المصنعة. البيانات التي يمكن التحقق منها تتفوق على ادعاءات التسويق في كل مرة.
فيما يلي إطار مرجعي سريع يوضح المعايير الحاسمة للتحقق من جودة المكونات:
منطقة التقييم |
الحد الأدنى القياسي |
مؤشر الأداء الرئيسي |
|---|---|---|
نقاء النحاس |
99.9% درجة كهربائية |
يضمن أقصى قدر من التوصيل ويقاوم الأكسدة السطحية. |
نقاء الألومنيوم |
99.5% درجة تجارية |
يوفر مرونة مثالية من أجل تجعيد آمن وخالي من الشقوق. |
شهادة عالمية |
إيك 61238-1 / يو إل 486A-486B |
يمر بأكثر من 1000 ساعة من الدراجات الحرارية الشديدة والدوائر القصيرة. |
التحقق من البيانات |
تقارير مطحنة مستقلة |
يزيل خطر تركيب السبائك المقلدة أو دون المستوى المطلوب. |
حتى العروة ذات الجودة الأعلى ستفشل إذا قام فريقك بتثبيتها بشكل غير صحيح. لا يمكن الاعتماد على الاتصال ثنائي المعدن إلا بقدر موثوقية تجعيده النهائي. يجب عليك التحكم في عملية التثبيت بدقة.
يجب عليك استخدام قوالب سداسية موحدة مصممة خصيصًا لضغط الألومنيوم. يستخدم العديد من المثبتين عن طريق الخطأ أدوات تجعيد المسافة البادئة. غالبًا ما تؤدي تجعيدات المسافة البادئة إلى سحق وإتلاف خيوط الألومنيوم الناعمة، مما يؤدي إلى كسرها داخليًا.
تطبق القوالب السداسية ضغطًا موحدًا من جميع الجوانب الستة في وقت واحد. إنهم يضغطون برميل الألومنيوم والموصل الداخلي إلى كتلة متجانسة صلبة تقريبًا. هذا يلغي جميع الفراغات الهوائية الداخلية. تأكد دائمًا من أن أداتك الهيدروليكية تولد حمولة كافية لحجم البرميل المحدد. أداة منخفضة الطاقة تترك الاتصال مفككًا.
يتأكسد الألومنيوم بسرعة عند تعرضه للهواء المحيط. تتشكل طبقة الأكسيد المجهرية هذه على الفور تقريبًا. يعمل بمثابة عازل كهربائي قوي. لا يمكنك تجاهل ذلك.
يجب عليك تنظيف خيوط الألمنيوم المكشوفة جيدًا لإزالة هذا الحاجز غير المرئي. مباشرة بعد تنظيف الأسنان بالفرشاة، قم بتطبيق مركب وصل كهربائي عالي الجودة على السلك العاري. يمنع هذا المركب الأكسجين ويمنع طبقة الأكسيد من التشكيل. إذا كانت العروة الخاصة بك مملوءة مسبقًا بالمركب ومغطاة من المصنع، فيمكنك تخطي وضع معجون إضافي داخل البرميل. لا يزال يتعين عليك تنظيف الكابل.
أنت بحاجة إلى معايير نجاح واضحة بعد التثبيت للتحقق من الاتصال قبل تنشيط النظام. قم بتنفيذ الفحوصات الصارمة التالية لكل إنهاء:
تحقق من الغياب التام للفلاش المعدني أو 'الأذنين' الحادة على طول حافة التجعيد. تشير الآذان إلى قالب كبير الحجم أو برميل مجعد.
تأكد من أن ملف التجعيد النهائي يطابق أبعاد القالب تمامًا. يمكنك قياس ذلك باستخدام الفرجار القياسي.
تحقق من وضع التجعيد المناسب. ابدأ دائمًا بالقرب من راحة اليد واعمل للخلف باتجاه مدخل الكابل.
تأكد من تطبيق قيم عزم الدوران الموصى بها بالضبط على وصلة قضيب التوصيل باستخدام مفتاح عزم الدوران المُعاير.
ضع علامات ختم عزم الدوران على رأس المزلاج ونخيل النحاس لتحديد الارتخاء بسهولة أثناء عمليات فحص الصيانة المستقبلية.
يتطلب إنهاء اختيارك مصفوفة قرار منهجية. يجب عليك أن تتقاطع بدقة مع مساحة المقطع العرضي للكابل وحجم مسمار قضيب التوصيل وظروف الاهتزاز البيئي لديك. يؤدي تخطي أي من هذه المعلمات إلى إضعاف التثبيت بأكمله.
نوصي بشدة بتوحيد بروتوكولات الشراء الخاصة بك حول المكونات المعتمدة الملحومة بالاحتكاك. يؤدي القيام بذلك إلى إزالة نقاط الفشل المخفية عبر شبكة التوزيع بأكملها. حدد تكوينات الفتحة المزدوجة لأي آلات دوارة أو وصلات مولدات عالية الاهتزاز للحفاظ على الاستقرار الميكانيكي.
قم بتنفيذ فحوصات الأدوات الإلزامية اليوم. تأكد من أن القائمين على التركيب يستخدمون قوالب سداسية دقيقة لكل عملية إنهاء. نحث المهندسين ومديري المشتريات على الرجوع إلى الكتالوجات الفنية على الفور. اطلب المساعدة في مطابقة المواصفات من الشركات المصنعة المؤهلة لحماية شبكتك من الأعطال الحرارية التي يمكن الوقاية منها.
ج: لا. إن استخدام عروة نحاسية قياسية على كابل ألومنيوم يمثل خطرًا شديدًا على السلامة وينتهك القوانين الكهربائية الرئيسية. معجون مضاد للأكسدة يمنع الأكسدة الفورية فقط. إنه لا يوقف التآكل الجلفاني ولا يعالج التمدد الحراري التفاضلي. يتمدد الألومنيوم وينكمش بشكل مختلف عن النحاس، مما يؤدي إلى إرخاء الوصلة مع مرور الوقت. يؤدي هذا حتمًا إلى ارتفاع درجة الحرارة والانحناء والحرائق الكهربائية المحتملة.
ج: يعتمد الاختيار كليًا على البيئة الميكانيكية لديك. تعمل العروة ذات الفتحة الواحدة DTL-1 بشكل مثالي في البيئات الثابتة مثل لوحات التوزيع القياسية. يمكنك تحديد العروة ذات الفتحة المزدوجة DTL-2 للتطبيقات الصناعية الثقيلة أو المحولات أو المولدات. يوفر التصميم المزدوج الترباس قوة إمساك ميكانيكية استثنائية. إنه يمنع العروة بشكل فعال من الدوران تحت الاهتزاز الشديد المستمر.
ج: يجب عليك دائمًا أن تبدأ تسلسل العقص من جانب راحة اليد من العروة ثم تتجه للخلف نحو نقطة دخول الكابل. يسمح هذا المعيار الفني لبرميل الألومنيوم بالاستطالة قليلاً للخارج أثناء ضغطه. إذا قمت بالتجعيد بالقرب من مدخل الكابل أولاً، فإنك تحبس المعدن. وهذا يسبب تلفًا داخليًا ويضعف المفصل.
ج: لا. نظرًا لأن راحة اليد المسطحة للعروة تتكون من النحاس الصلب النقي، فإنك تتعامل مع وصلة قضيب التوصيل تمامًا مثل الوصلة القياسية من النحاس إلى النحاس. ما عليك سوى اتباع إرشادات عزم الدوران القياسية التي تقدمها الشركة المصنعة للمفاتيح الكهربائية أو شريط التوصيل لهذا الحجم المحدد من الترباس. استخدم دائمًا مفتاح عزم الدوران المعاير للربط النهائي.
