La conexión de cables de aluminio directamente a barras colectoras de cobre presenta un serio desafío de ingeniería para los contratistas eléctricos. Corre el riesgo de una rápida corrosión galvánica y expansión térmica diferencial cuando estos dos metales incompatibles se encuentran. Estas reacciones físicas degradan la conexión con el tiempo.
Los componentes mal dimensionados o mal especificados provocan inevitablemente calentamientos localizados y caídas de tensión graves. A medida que aumenta la resistencia, usted enfrenta la amenaza real de fallas de arco catastróficas dentro de sus sistemas de distribución de energía. Elegir el hardware de terminación adecuado evita estos fallos peligrosos.
Este artículo proporciona un marco técnico basado en evidencia para evaluar y especificar estas conexiones críticas. Aprenderá a dimensionar componentes con precisión, evaluar la calidad de fabricación e implementar prácticas de instalación sólidas para redes comerciales e industriales. Nos centramos estrictamente en la integridad mecánica y la confiabilidad eléctrica a largo plazo.
Un dimensionamiento preciso requiere hacer coincidir el cilindro de aluminio de la terminal con el área de la sección transversal exacta del cable (mm² o AWG) y la palma de cobre con el tamaño del perno de la barra colectora.
Las juntas bimetálicas soldadas por fricción ofrecen resistencia mecánica y conductividad eléctrica superiores en comparación con la soldadura flash estándar.
Los requisitos antirrotación en entornos de alta vibración dictan el uso de configuraciones de doble orificio (por ejemplo, DTL-2).
Una instalación adecuada requiere matrices de engarzado hexagonales específicas y la aplicación de compuestos antioxidantes para garantizar la confiabilidad a largo plazo.
Las redes eléctricas frecuentemente mezclan materiales para equilibrar el peso, la conductividad y las necesidades estructurales. Las empresas de servicios públicos utilizan aluminio para tramos de cables largos. Los fabricantes de aparamenta prefieren el cobre para las barras colectoras internas. Unirse a ellos invita directamente al fracaso.
Cuando la humedad entra en una unión directa entre cobre y aluminio, desencadena una reacción electroquímica destructiva. El aluminio actúa como ánodo. Se sacrifica al cátodo de cobre en presencia de un electrolito. Esta rápida degradación del material destruye la continuidad eléctrica. La humedad actúa como catalizador y los entornos industriales la suministran en gran cantidad a través de la humedad ambiental.
Verdadero Los terminales de cable bimetálicos aíslan permanentemente estos metales. Los fabricantes unen el cobre y el aluminio en un entorno de fábrica controlado. Esto crea una zona de transición sellada. Impiden que el electrolito ambiental cierre el espacio entre los conductores diferentes, deteniendo por completo el proceso galvánico.
Los metales se expanden cuando se calientan y se contraen cuando se enfrían. El aluminio se expande aproximadamente un treinta por ciento más que el cobre bajo la misma carga térmica. A medida que la corriente fluye a través de su conexión, las temperaturas aumentan naturalmente. El cable de aluminio se expande hacia afuera. Si utiliza una terminal de cobre rígida, restringe esta expansión. El aluminio se deforma permanentemente contra la restricción del cobre más duro.
Cuando la junta se enfría, el aluminio se contrae. No vuelve a su forma original. Las orejetas estándar de un solo metal se aflojarán con el tiempo debido a esta realidad física. Los ingenieros llaman a este fenómeno 'fluencia'. La fluencia crea espacios de aire microscópicos dentro del cañón. Estos espacios provocan microarcos, una mayor resistencia eléctrica y una mayor generación de calor.
Muchos instaladores intentan utilizar terminales de cobre de un solo metal combinados con compuestos antioxidantes para juntas como atajo. Este compromiso introduce graves riesgos operativos. Se enfrenta a tiempos de inactividad inesperados del sistema, graves riesgos de incendio y fallos de cumplimiento inmediatos durante las inspecciones.
La pasta antioxidante por sí sola no puede detener la fluencia mecánica. Debes acomodar el movimiento físico del aluminio. Confiando en un dedicado El terminal de engarzado bimetálico para alimentación es la única forma mecánicamente sólida de garantizar la estabilidad de la red a largo plazo. Transfiere de forma segura las propiedades térmicas del cable de aluminio a la barra colectora de cobre.
No se pueden adivinar los tamaños de terminación. La ingeniería de conexiones precisas requiere una coincidencia geométrica exacta entre el cable, el terminal y la barra colectora. Los errores aquí se agravan rápidamente bajo cargas eléctricas elevadas.
Los conductores de cable vienen en configuraciones sólidas, trenzadas y altamente flexibles. Cada tipo ocupa un volumen físico diferente dentro del cilindro de orejeta. Un 120 mm² El cable trenzado Clase B tiene un diámetro total diferente al de 120 mm² Conductor flexible clase K. Los espacios de aire entre las hebras individuales modifican el volumen requerido del cañón.
Dimensionar los componentes estrictamente según su capacidad de corriente nominal es fundamentalmente defectuoso. Debe hacer coincidir el tamaño directamente con las dimensiones mecánicas exactas de su conductor. Si elige un cilindro demasiado grande para el varado específico, corre el riesgo de que el engarce sea insuficiente. El troquel no comprimirá el metal lo suficiente como para formar una masa sólida. Si elige un barril demasiado pequeño, romperá las hebras exteriores individuales durante la inserción. Los hilos rotos reducen el área de la sección transversal y crean puntos críticos de alta resistencia.
Debe hacer coincidir con precisión el diámetro del orificio en la palma de cobre con el del cuadro o el perno de la barra colectora. Las métricas de montantes industriales comunes incluyen los tamaños M8, M10 y M12. Un orificio de gran tamaño reduce la superficie de contacto vital entre la palma y la barra colectora. Un agujero de tamaño insuficiente obliga a los instaladores a perforar la palma de cobre en el campo. La perforación en campo arruina la integridad estructural y crea rebabas peligrosas.
También debe verificar los requisitos de autorización específicos. En bloques de distribución compactos, las tolerancias de separación entre fases siguen siendo extremadamente estrictas. Asegúrese de que el ancho de la palma no exceda estos límites físicos. Si la palma es demasiado ancha, se corre el riesgo de que se produzcan arcos eléctricos peligrosos entre fases adyacentes durante picos de voltaje transitorios.
Las aplicaciones de media y alta tensión exigen terminales de cilindro largo. El cilindro de aluminio extendido proporciona suficiente superficie para acomodar múltiples compresiones. El engarzado doble o triple distribuye la tensión mecánica uniformemente a lo largo del conductor. Maximiza la fuerza de extracción de la terminación.
Muchos cañones de alta calidad cuentan con mirillas o ventanas de inspección integradas. Estos puntos de inspección le permiten verificar visualmente la inserción completa del cable antes de comenzar la compresión. La profundidad de inserción adecuada garantiza que el cable quede al ras de la unión bimetálica interna. Una inserción poco profunda deja un vacío dentro del cilindro, que colapsa incorrectamente debajo del troquel de engarce.
El entorno físico que rodea sus paneles eléctricos dicta la configuración de hardware exacta que necesita. Los entornos estáticos requieren soluciones diferentes a las de la maquinaria dinámica y vibratoria.
Las conexiones de un solo orificio funcionan mejor para paneles de distribución de energía estática estándar. Encajan perfectamente donde el espacio de terminación sigue siendo muy limitado. Se utilizan en aterrizajes de interruptores estándar y barras de puesta a tierra estacionarias.
Sin embargo, los entornos industriales de servicio pesado introducen vibraciones mecánicas constantes. Los transformadores, generadores industriales y motores pesados tiemblan continuamente durante el funcionamiento. Esta intensa vibración trabaja activamente para aflojar las conexiones estándar de un solo orificio con el tiempo. Una conexión suelta produce un arco y se quema.

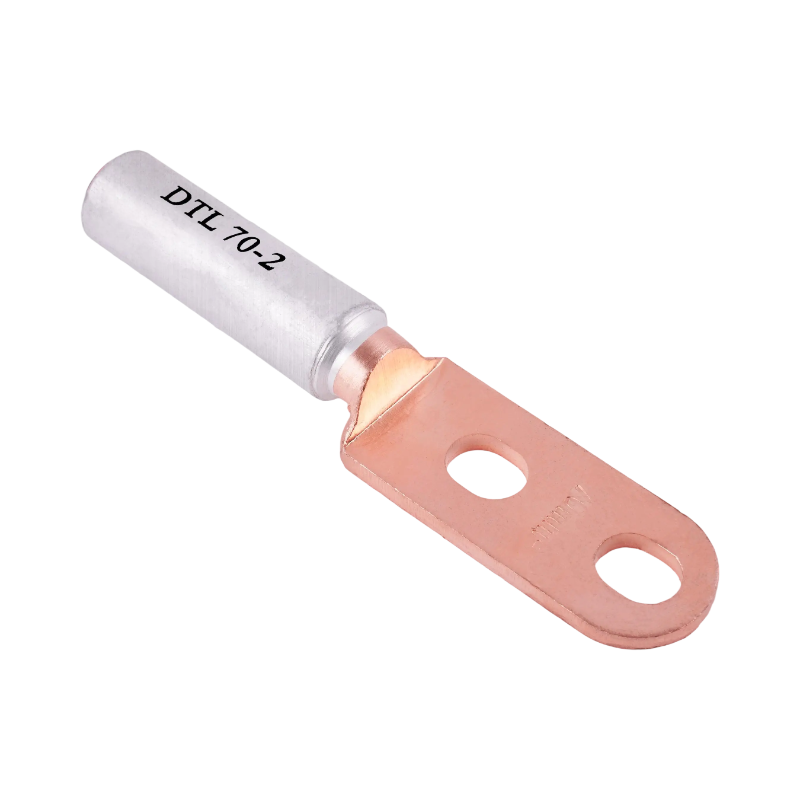

Debes especificar un Terminal de cable bimetálico de doble orificio DTL-2 para estas aplicaciones difíciles. El diseño de doble orificio proporciona propiedades antirrotación esenciales. Bloquea la palma de cobre perfectamente en su lugar contra la barra colectora. Dos pernos evitan que la orejeta gire, manteniendo estrictos límites de torsión durante toda la vida útil del equipo.
Los métodos de producción definen la máxima fiabilidad de la terminación. La soldadura flash tradicional a menudo deja bolsas de aire microscópicas a lo largo de la costura. A este defecto lo llamamos porosidad de la soldadura. Estos pequeños huecos estrangulan el flujo eléctrico y debilitan estructuralmente la articulación.
Recomendamos firmemente las uniones de cobre y aluminio soldadas por fricción. Durante la soldadura por fricción, los fabricantes hacen girar el cilindro de aluminio contra la palma de cobre a velocidades inmensas. La fricción genera un calor intenso, empujando los metales a un estado plastificado. Luego, una fuerte presión hidráulica los obliga a unirse.
Este proceso crea un enlace molecular de estado sólido. Opera justo por debajo del punto de fusión, eliminando por completo la porosidad de la soldadura. La transición perfecta resultante minimiza la resistencia eléctrica. Proporciona una resistencia mecánica extraordinaria, lo que garantiza que la junta nunca se rompa durante un prensado hidráulico intenso.
No se puede determinar la calidad de una orejeta con solo mirarla. Debe confiar en estándares de materiales establecidos y marcos de pruebas rigurosos. Los metales de calidad inferior fallarán bajo cargas máximas.
Para garantizar la seguridad, establecemos estrictos requisitos básicos para las materias primas. Las orejetas confiables utilizan 99,9% de cobre puro de grado eléctrico para la sección de la palma. El cañón debe estar compuesto de al menos un 99,5 % de aluminio comercial puro. Cualquier nivel de pureza inferior degradará gravemente la conductividad. Los metales impuros introducen resistencia no deseada, transformando su punto de terminación en un calentador peligroso.
Evaluar el cumplimiento implica mirar a través de lentes de prueba rigurosos. Siempre debe exigir el cumplimiento verificado de la norma IEC 61238-1. Esta norma internacional regula los conectores mecánicos y de compresión para cables de alimentación. Somete los componentes a rigurosas pruebas de ciclos térmicos.
Durante estas pruebas, los laboratorios calientan los conectores a temperaturas extremas y los enfrían cientos de veces. Luego los someten a enormes corrientes de cortocircuito. Los estándares UL o ANSI equivalentes también validan este rendimiento extremo. Los componentes que pasan estas pruebas demuestran una verdadera confiabilidad.
Aconsejamos a los compradores que realicen una evaluación escéptica durante la adquisición. No confíe en una inspección visual superficial de la línea de soldadura. Un exterior pulido a menudo oculta una junta débil y porosa. Solicite siempre certificados de prueba de fábrica para las materias primas. Solicite informes de pruebas de ciclo térmico independientes del fabricante. Los datos verificables siempre superan las afirmaciones de marketing.
A continuación se muestra un marco de referencia rápida que describe los criterios críticos para verificar la calidad de los componentes:
Área de Evaluación |
Estándar mínimo |
Indicador clave de rendimiento |
|---|---|---|
Pureza del cobre |
99,9% grado eléctrico |
Garantiza la máxima conductividad y resiste la oxidación superficial. |
Pureza del aluminio |
99,5% grado comercial |
Proporciona una maleabilidad óptima para un engarzado seguro y sin grietas. |
Certificación Mundial |
CEI 61238-1 / UL 486A-486B |
Pasa más de 1000 horas de ciclismo térmico extremo y circuitos cortos. |
Verificación de datos |
Informes de fábrica independientes |
Elimina el riesgo de instalar aleaciones falsificadas o de calidad inferior. |
Incluso el terminal de mayor calidad fallará si su equipo lo instala incorrectamente. Una conexión bimetálica es tan fiable como su engarce final. Debes controlar meticulosamente el proceso de instalación.
Debe utilizar matrices hexagonales estandarizadas diseñadas específicamente para la compresión de aluminio. Muchos instaladores utilizan por error engarzadores de sangría. Los engarces con sangría a menudo aplastan y dañan las hebras blandas de aluminio, rompiéndolas internamente.
Los troqueles hexagonales aplican una presión uniforme desde los seis lados simultáneamente. Comprimen el cilindro de aluminio y el conductor interno hasta convertirlo en una masa casi sólida y homogénea. Esto elimina todos los huecos de aire internos. Siempre verifique que su herramienta hidráulica genere suficiente tonelaje para el tamaño de barril específico. Una herramienta con poca potencia deja la conexión suelta.
El aluminio se oxida rápidamente cuando se expone al aire ambiente. Esta capa microscópica de óxido se forma casi instantáneamente. Actúa como un potente aislante eléctrico. No puedes ignorarlo.
Debe cepillar bien las hebras de aluminio expuestas para eliminar esta barrera invisible. Inmediatamente después del cepillado, aplique un compuesto para juntas eléctricas de alta calidad al cable desnudo. Este compuesto sella el oxígeno y evita que la capa de óxido se vuelva a formar. Si su terminal viene precargado con compuesto y tapado de fábrica, puede omitir la aplicación de pasta adicional dentro del cañón. Aún debes cepillar el cable.
Necesita criterios claros de éxito posteriores a la instalación para verificar la conexión antes de energizar el sistema. Implemente los siguientes controles rigurosos para cada terminación:
Verifique la ausencia total de rebabas metálicas u 'orejas' afiladas a lo largo del borde engarzado. Las orejas indican un troquel de gran tamaño o un cilindro demasiado engarzado.
Asegúrese de que el perfil de engarce final coincida perfectamente con las dimensiones del troquel. Puedes medir esto usando calibradores estándar.
Verifique que la colocación del engarzado sea adecuada. Empiece siempre más cerca de la palma y avance hacia atrás, hacia la entrada del cable.
Confirme que aplicó los valores de torsión recomendados exactos en la conexión de la barra colectora utilizando una llave dinamométrica calibrada.
Aplique marcas de sellado de torsión en la cabeza del perno y la palma de cobre para identificar fácilmente el aflojamiento durante futuras inspecciones de mantenimiento.
Finalizar su selección requiere una matriz de decisión metódica. Debe intersectar con precisión el área exacta de la sección transversal del cable, el tamaño del perno de la barra colectora y las condiciones de vibración ambiental. Saltarse cualquiera de estos parámetros compromete toda la instalación.
Recomendamos encarecidamente estandarizar sus protocolos de adquisición en torno a componentes certificados soldados por fricción. Al hacerlo, se eliminan los puntos ocultos de falla en toda su red de distribución. Especifique configuraciones de doble orificio para cualquier maquinaria giratoria o conexiones de generador de alta vibración para mantener la estabilidad mecánica.
Implemente comprobaciones obligatorias de herramientas hoy. Asegúrese de que sus instaladores utilicen matrices hexagonales precisas para cada terminación. Solicitamos a los ingenieros y responsables de adquisiciones que consulten los catálogos técnicos de forma inmediata. Solicite asistencia de fabricantes calificados para adaptar sus especificaciones a fin de proteger su red contra fallas térmicas evitables.
R: No. El uso de un terminal de cobre estándar en un cable de aluminio representa un riesgo grave para la seguridad y viola los principales códigos eléctricos. La pasta antioxidante sólo previene la oxidación inmediata. No detiene la corrosión galvánica ni aborda la expansión térmica diferencial. El aluminio se expande y contrae de manera diferente que el cobre, aflojando la junta con el tiempo. Esto conduce inevitablemente a sobrecalentamiento, formación de arcos y posibles incendios eléctricos.
R: La elección depende completamente de su entorno mecánico. Una orejeta de un solo orificio DTL-1 funciona perfectamente en entornos estáticos como paneles de distribución estándar. Usted especifica una orejeta de doble orificio DTL-2 para aplicaciones industriales, transformadores o generadores de servicio pesado. El diseño de doble perno proporciona un poder de sujeción mecánico excepcional. Previene activamente que la orejeta gire bajo vibraciones intensas y constantes.
R: Siempre debe comenzar la secuencia de engarzado desde el lado de la palma de la terminal y avanzar hacia atrás, hacia el punto de entrada del cable. Este estándar técnico permite que el cañón de aluminio se alargue ligeramente hacia afuera a medida que lo comprime. Si primero engarza cerca de la entrada del cable, atrapará el metal. Esto provoca daños en las hebras internas y debilita la articulación.
R: No. Debido a que la parte plana de la terminal está hecha de cobre sólido puro, la conexión de la barra colectora se trata exactamente como una junta estándar de cobre con cobre. Simplemente siga las pautas de torsión estándar proporcionadas por el fabricante del tablero o de la barra colectora para ese tamaño de perno específico. Utilice siempre una llave dinamométrica calibrada para el ajuste final.
