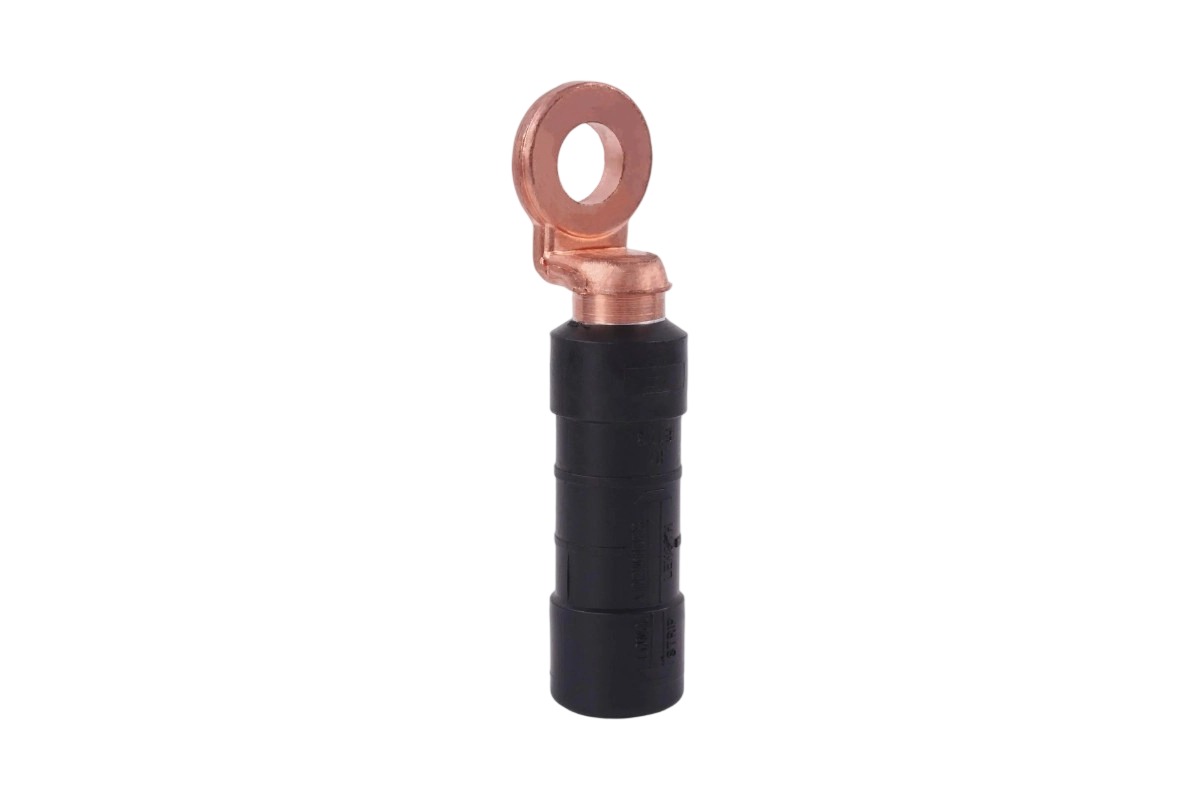

يؤدي توصيل كابلات الألومنيوم بأطراف النحاس إلى مخاطر هندسية متأصلة. في أنظمة الجهد المنخفض، غالبًا ما تصبح نقطة التحول هذه بمثابة حلقة ضعيفة حرجة. يحدث عدم تطابق التآكل الجلفاني والتمدد الحراري بشكل طبيعي عندما يلتقي هذين المعدنين المختلفين. يؤدي استخدام العروات القياسية من النحاس أو الألومنيوم لهذه المفاصل في كثير من الأحيان إلى تدهور شديد. ترتفع درجة حرارة الاتصالات، وتتدهور المكونات الداخلية، ويصبح فشل النظام في نهاية المطاف أمرًا لا مفر منه بمرور الوقت. ملحومة بالاحتكاك الدقيق العروات الكبلية ثنائية المعدن كجسر عزل نهائي. تعمل إنها تضمن الاستقرار الكهربائي والميكانيكي على المدى الطويل عبر البنية التحتية الخاصة بك. يشرح هذا الدليل تطبيقات محددة وحقائق علوم المواد. سوف نستكشف معايير الإطار اللازمة لتحديد السلسلة ثنائية المعدن الصحيحة بدقة. سوف تتعلم كيفية تأمين البنية التحتية الخاصة بك ضد فشل المفاصل مع الالتزام بالمعايير الكهربائية الصارمة دون عناء.
تعمل عروات الكابلات ثنائية المعدن على تحييد التآكل الجلفاني بين موصلات الألومنيوم وقضبان التوصيل النحاسية من خلال لحام الاحتكاك الدقيق.
يمتد التطبيق في أنظمة الجهد المنخفض إلى لوحات المفاتيح ومراكز التحكم في المحركات ووصلات المحولات الثانوية حيث تلتقي المعادن المتباينة.
يتطلب التقييم بين نماذج محددة، مثل DTL-4 Insulated Bimetal Lug وDTL-8 European Bimetallic Crimp Terminal، التوافق مع معايير الامتثال الإقليمية والقيود البيئية.
يتطلب التثبيت الصحيح تجعيدًا سداسيًا متخصصًا واستخدام مركبات التوصيل لمنع الأكسدة الفورية، مما يخفف من أعلى مخاطر فشل التنفيذ.
يجب عليك أولاً أن تفهم التهديد الجلفاني. يشترك النحاس والألومنيوم في علاقة كهروكيميائية متقلبة. عندما تدخل الرطوبة الجوية إلى وصلة قياسية، فإنها تعمل بمثابة إلكتروليت موصل. تخلق هذه الرطوبة خلية كلفانية صغيرة ومدمرة. يعمل الألومنيوم كالأنود. يعمل النحاس ككاثود. يؤدي فرق الجهد الكهروكيميائي الكبير إلى إجبار الألومنيوم على التآكل بسرعة. هذه العملية تأكل المادة الموصلة بلا رحمة. يفقد المفصل سلامته الهيكلية على مدى أشهر أو سنوات.
يقدم ركوب الدراجات الحرارية مخاطر ميكانيكية شديدة. تولد أنظمة التشغيل الكهربائية حرارة كبيرة بشكل مستمر. يتمدد الألومنيوم بنسبة 33% تقريبًا أكثر من النحاس تحت أحمال حرارة مماثلة. مع تشغيل وإيقاف دورات الطاقة، يتوسع المفصل وينكمش باستمرار. تؤدي معدلات التوسيع المختلفة إلى ارتخاء الموصلات القياسية بمرور الوقت. يطلق المهندسون على هذه الظاهرة الميكانيكية اسم 'الزحف'. يتمدد سلك الألمنيوم، ويواجه العروة النحاسية الصلبة، ويتشوه من الناحية البلاستيكية. عندما يبرد النظام، ينكمش الألومنيوم. ويترك فجوة هوائية مجهرية. هذه الفجوة تزيد من المقاومة الكهربائية. المقاومة الأعلى تولد المزيد من الحرارة. أنت في النهاية تؤدي إلى دورة حرارية خطيرة.
يجب علينا أن ندرس التأثير التجاري للتقاعس عن العمل. ويترجم الفشل المشترك مباشرة إلى اضطرابات تشغيلية هائلة. العروات القياسية القياسية تفشل بشكل متوقع تحت الضغط.
التوقف غير المخطط له: يؤدي انقطاع الطاقة المفاجئ إلى إغلاق المنشأة بالكامل. خطوط الإنتاج تتوقف بشكل مفاجئ. تفقد ساعات العمل الحرجة.
مخاطر فلاش القوس: تؤدي الفجوات عالية المقاومة إلى حدوث انفجارات كهربائية كارثية. تؤدي هذه الأحداث إلى تبخر المعادن وتعرض الأفراد القريبين للخطر الشديد.
تكاليف الصيانة العامة: يضيع فنيو المنشأة ساعات لا حصر لها في إعادة ضبط التوصيلات القياسية المتدهورة يدويًا. إنهم يطاردون باستمرار الأسلاك السائبة عبر الألواح.
يجب عليك معالجة هذه الحقائق المادية للحفاظ على التوزيع الآمن للطاقة. يؤدي تجاهل العلوم المادية دائمًا إلى انهيار البنية التحتية.
يكشف فهم واقع التصنيع عن سبب نجاح هذه المكونات. يستخدم المصنعون تقنية متقدمة تسمى لحام الاحتكاك. فهي تدمج كفًا من النحاس النقي مباشرة في برميل من الألومنيوم النقي. إنهم ينجزون هذا العمل الفذ المثير للإعجاب دون أي معادن حشو. يدور أحد العناصر بسرعات عالية. الآخر يضغط عليه تحت قوة هيدروليكية هائلة. ويولد الاحتكاك الناتج حرارة موضعية دقيقة. يتم تلدين المعدنين ويختلطان على المستوى الجزيئي. يخلق هذا الاندماج الدائم ختمًا محكمًا مثاليًا. لا يمكن للرطوبة الجوية اختراق التماس المستعبدين. ببساطة لا يمكن أن يبدأ التآكل الجلفاني.
النظر في تطبيقات الجهد المنخفض الأساسية عبر المنشآت الصناعية. سترى هذه الروابط المتخصصة تعمل على سد الفجوات الحرجة يوميًا.
لوحات التوزيع الرئيسية: يستخدمها الفنيون لإنهاء كابلات التغذية الكبيرة المصنوعة من الألومنيوم. يقومون بتوصيل هذه التغذية الرئيسية مباشرة بأنظمة قضبان التوصيل النحاسية بأمان.
توصيلات المفاتيح الكهربائية: تقوم بتوصيل أسلاك الألمنيوم الواردة بأطراف المفاتيح الكهربائية النحاسية. تراها أيضًا منتشرة بكثافة على قواطع الدائرة المقولبة (MCCBs).
أنظمة التأريض: توفر انتقالات آمنة في شبكات التأريض. رطوبة التربة تجعل نقاط التأريض الجوفية عرضة بشكل كبير للتحلل الجلفاني السريع.
يمثل سد الأكسدة العقبة التقنية الأخيرة. يشكل الألومنيوم على الفور طبقة أكسيد صلبة عند تعرضه للهواء. يعمل هذا الأكسيد المجهري كعازل كهربائي قوي. يقوم المصنعون بحل هذه المشكلة عن طريق ملء برميل الألمنيوم مسبقًا. يقومون بحقن شحم موصل متخصص. نحن نسمي هذا مركب الربط. وعادة ما تحتوي على جزيئات الزنك الكاشطة المجهرية. عندما تقوم بضغط البرميل، تقوم الأداة بدفع المركب عبر خيوط الكابل. يقوم الزنك الكاشطة بتكسير طبقات أكسيد الألومنيوم العنيدة. يمنع الأكسجين من العودة إلى المفصل الحساس. وهذا يضمن مسارًا كهربائيًا نظيفًا ومنخفض المقاومة.
أفضل الممارسات: لا تقم مطلقًا بمسح مركب الوصلة المطبق في المصنع داخل البرميل. يبقى حاسما للتوصيل على المدى الطويل. إزالته تدعو إلى الأكسدة الفورية.
تتعامل التكوينات القياسية مع البيئات الداخلية التي يتم التحكم فيها بشكل جيد للغاية. ومع ذلك، تتطلب البيئات الصناعية القاسية هندسة متخصصة. يجب عليك تقييم التصميمات الخاصة بالتطبيقات لضمان طول العمر.

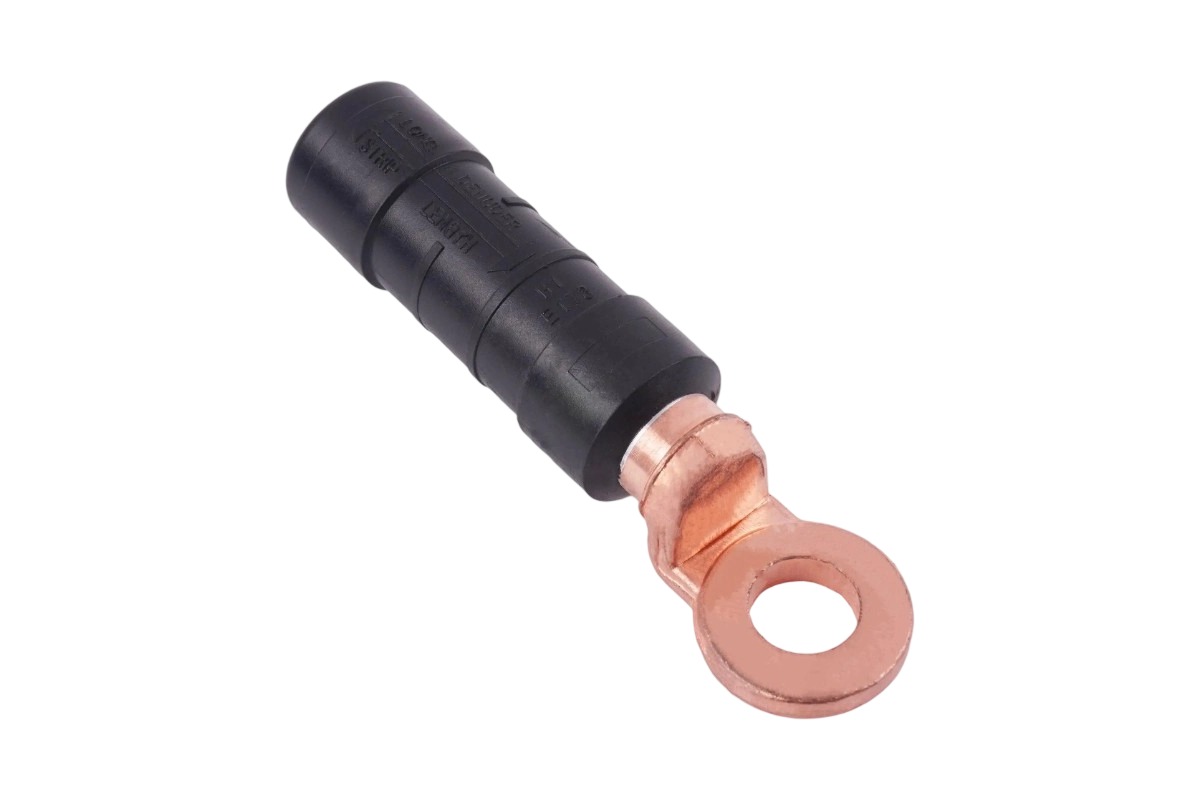

يتميز هذا المكون بملف تعريف تصميم متقدم. يقوم المصنعون بدمج غلاف معزول قوي مباشرة فوق المفصل الانتقالي. يشكل هذا الغطاء جزءًا لا يتجزأ من بنية المنتج. ويوفر حاجز عازل فوري.
سوف تقوم بنشر العروة ثنائية المعدن المعزولة DTL-4 في المقام الأول في البيئات عالية الرطوبة. تمثل محطات معالجة مياه الصرف الصحي والمحطات الفرعية الساحلية حالات استخدام مثالية. ويحددها المهندسون أيضًا للحاويات الكهربائية المدمجة للغاية. يؤدي التباعد الضيق إلى رفع مخاطر الدائرة القصيرة من مرحلة إلى أخرى بشكل كبير. يمنع الحاجز العازل المتكامل الانحناء العرضي بين المراحل الكهربائية المتجاورة.
يجب عليك تقييم مقاييس محددة قبل الشراء. قم بتقييم تصنيف درجة حرارة المادة العازلة بعناية. تأكد من أنه يطابق الحد الأقصى للحرارة المحيطة في حاوياتك. يجب عليك أيضًا التحقق من مقاومتها للأشعة فوق البنفسجية إذا كنت تخطط لعمليات نشر خارجية. يؤدي ضوء الشمس إلى تحلل المواد البلاستيكية القياسية بسرعة، مما يترك المفصل مكشوفًا.
يلتزم ملف التصميم لهذا البديل بشكل صارم بمعايير الأبعاد الأوروبية. إنه يتبع مواصفات DIN الصارمة بعناية. ستلاحظ غالبًا وجود برميل ألومنيوم ممتد. تتوافق أبعاد راحة اليد النحاسية تمامًا مع أحجام البراغي المترية القياسية.
تفضل المرافق التي تلتزم بالقوانين الكهربائية الأوروبية الصارمة بشدة DTL-8 محطة تجعيد ثنائية المعدن الأوروبية . تتطلب أنظمة الجهد المنخفض الصناعية الثقيلة أيضًا قوة شد عالية. تتطلب البيئات عالية الاهتزاز مثل مصانع التصنيع قبضة ميكانيكية استثنائية. يستوعب البرميل الممتد نقاط تجعيد متعددة بسهولة. وهذا يزيد من مقاومة السحب تحت الضغط الميكانيكي الثقيل.
يتضمن مقياس التقييم الأساسي الخاص بك امتثالًا يمكن التحقق منه. ابحث عن شهادات معايير IEC الصريحة. علاوة على ذلك، يجب عليك التأكد من التوافق الصارم للأدوات. تحتاج فرق التثبيت لديك إلى قوالب تجعيد مترية وفقًا لمعايير DIN. تضمن القوالب المناسبة هندسة ضغط مثالية وتمنع الأعطال الميكانيكية.
يؤدي شراء المكونات الرديئة إلى ظهور ثغرات نظامية مخفية. يجب عليك إنشاء إطار صارم للمصنعين في القائمة المختصرة. نوصي بتقييم أربعة أبعاد حاسمة لضمان السلامة المطلقة.
معايير التقييم |
المتطلبات القياسية |
التأثير الهندسي |
|---|---|---|
معايير نقاء المواد |
نحاس >99.9%، ألومنيوم >99.5% |
انخفاض النقاء يقدم شوائب مجهرية. تعمل هذه كمقاومات صغيرة وتسبب تسخين المفاصل. |
اختبار سلامة اللحام |
اختبارات الشد والانحناء المدمرة |
يضمن أن التماس الملحوم بالاحتكاك لن ينكسر تحت الأحمال الميكانيكية الثقيلة أو الاهتزاز الشديد. |
التسامح الأبعاد |
مطابقة دقيقة للقطر الداخلي (ID). |
يضمن الضغط المناسب. يطابق الموصلات المرنة من الفئة 2 أو الفئة 5 بشكل مثالي. |
الامتثال والشهادات |
موافقة IEC 61238-1 يمكن التحقق منها |
يثبت أن الموصل يجتاز اختبارات صارمة للدراجات الحرارية واختبارات الدائرة القصيرة الميكانيكية. |
المطالبة بمواصفات صارمة بشأن نقاء المواد. تريد النحاس بنسبة نقاء تتجاوز 99.9٪. يجب أن تتجاوز نسبة الألومنيوم 99.5%. يقوم بعض البائعين بتخفيف المعادن لتقليل نفقات الإنتاج. تقدم هذه الممارسة غير الأخلاقية مقاومة خطيرة لشبكتك. إنه يضر باللوحة الكهربائية بأكملها.
يجب عليك طلب دليل على اختبار اللحام المدمر. يقوم البائعون ذوو السمعة الطيبة بإجراء اختبارات سحب الشد المتكررة. كما يقومون أيضًا بإجراء اختبارات ثني صارمة على خط التماس. يثبت اللحام عالي الجودة أنه أقوى من الألومنيوم الأساسي. إذا انقطعت الوصلة مباشرة على خط اللحام، فستظل عملية التصنيع معيبة.
انتبه جيدًا لتفاوتات الأبعاد. يجب أن يتطابق القطر الداخلي لبرميل الألومنيوم تمامًا مع فئة الموصل الخاصة بك. يتم تغليف الأسلاك المجدولة من الفئة 2 بشكل مختلف عن الأسلاك المرنة المجدولة من الفئة 5. تختلف مساحة الفراغ الفارغة بين الخيوط بشكل كبير. وبالتالي، فإن تسامح القطر الداخلي يجب أن يأخذ في الاعتبار هذا الاختلاف المحدد. نوبة فضفاضة تضمن الفشل في نهاية المطاف.
ابحث دائمًا عن التوافق مع IEC 61238-1 الذي يمكن التحقق منه. تختبر هذه المواصفة القياسية الدولية الضغط والموصلات الميكانيكية لكابلات الطاقة. إنه يتحقق من الاستقرار الحراري عبر آلاف دورات الحمل. تتعامل المكونات التي تجتاز هذا الاختبار مع الدوائر القصيرة بأمان.
حتى الأجهزة المتميزة تفشل إذا تم تثبيتها بشكل غير صحيح. يجب عليك التحكم في متغيرات التنفيذ بشكل محكم لضمان النجاح.
يمثل توافق الأدوات أكبر المخاطر التشغيلية لديك. يؤدي تقليل العقص إلى ترك فجوات هوائية خطيرة داخل البرميل. تتسلل الرطوبة إلى هذه الفراغات الصغيرة على الفور. الإفراط في العقص يسحق خيوط الألومنيوم الحساسة بشدة. إنه يقلل بشكل كبير من القوة الميكانيكية للسلك. يجب عليك التفويض باستخدام أدوات تجعيد هيدروليكية سداسية ومعايرة. تحتاج إلى مطابقة حجم القالب تمامًا مع الأبعاد الخارجية المحددة للعروة. تطبق التجعيدات السداسية ضغطًا شعاعيًا موحدًا. وهذا يخلق لحامًا باردًا صلبًا وخاليًا من الفراغات.
خطأ شائع: استخدام أدوات تجعيد رخيصة الثمن على المفاصل ثنائية المعدن. أدوات المسافة البادئة تشوه الهندسة الدائرية بالكامل. غالبًا ما يقومون بتدمير التماس الدقيق الملحوم بالاحتكاك.
اتبع بروتوكولات التحضير الصارمة في الموقع لضمان أقصى قدر من الاتصال.
قم بقياس وتجريد غلاف الكابل إلى عمق البرميل الدقيق. لا تخدش الخيوط المعدنية الأساسية.
قم بتنظيف سلك موصل الألومنيوم العاري بقوة. يجب عليك تنفيذ هذا الإجراء مباشرة قبل الإدراج. يتأكسد الألومنيوم خلال ثواني من تعرضه للهواء.
أدخل الموصل المصقول مباشرة في البرميل. تأكد من عدم إزالة أو تلويث مركب مضاد الأكسدة المعبأ مسبقًا.
تنفيذ عمليات تدقيق تفتيش صارمة بعد التثبيت. تكتشف عمليات الفحص البصري بعد التجعيد الأخطاء البسيطة مبكرًا. ابحث عن قذف صغير لمركب التوصيل عند حافة البرميل. يثبت هذا النتوء المرئي أن الفراغ الداخلي مملوء بالكامل. يجب عليك أيضًا تفويض عمليات تدقيق التصوير الحراري. مسح اللوحات تحت الحمل الثقيل الأولي. تثبت درجات الحرارة السطحية المنخفضة وجود اتصال ناجح ومنخفض المقاومة. تشير النقاط الساخنة إلى الحاجة الفورية للاستبدال.
تعمل الموصلات ثنائية المعدن كحواجز أمان أساسية. إنها ليست ترقية تقديرية للبنية الأساسية لديك. إنها تمثل متطلبًا أساسيًا لوصلات Al-Cu الآمنة في أنظمة الجهد المنخفض الحديثة. إن بنائها المتخصص يحيد التحلل الكيميائي بشكل دائم.
اعتمد قرارات الشراء الخاصة بك على منطق صارم. قم بمطابقة المقاطع العرضية للكابل بدقة مع أبعاد العروة المناسبة. احترم دائمًا المتطلبات القياسية الإقليمية. تحديد المكونات القياسية الأوروبية لبيئات الامتثال للاتحاد الأوروبي. اطلب الشفافية المطلقة من البائعين فيما يتعلق ببروتوكولات اختبار اللحام الداخلي الخاصة بهم.
اتخذ إجراءات فورية لتأمين شبكاتك. قم بمراجعة فاتورة المواد الحالية الخاصة بك بعناية. انظر إلى جميع عمليات تثبيت لوحة التوزيع القادمة. تحديد أي التحولات بين المعادن المختلفة. تأكد من استبدال العروات المصنوعة من الألومنيوم القياسية ببدائل ثنائية المعدن مناسبة. يؤدي الاستبدال الاستباقي إلى منع حدوث أعطال كارثية في النظام في المستقبل.
ج: لا. لا يمكن للمعجون وحده أن يمنع التآكل الجلفاني والارتخاء الحراري في نهاية المطاف. مطلوب عروة ثنائية المعدن ملحومة بالاحتكاك.
ج: على الرغم من أنها مصممة بشكل أساسي لأنظمة الجهد المنخفض (حتى 1 كيلو فولت)، إلا أنه توجد متغيرات محددة للجهد المتوسط. تحقق دائمًا من البيانات العازلة وبيانات التتبع الخاصة بالشركة المصنعة للتطبيقات التي تزيد عن 1000 فولت.
ج: لا، فعملية التجعيد تسبب تشوهًا بلاستيكيًا لا رجعة فيه لأسطوانة الألومنيوم. ويجب قطعها واستبدالها في حالة تغيير الاتصال.
