Menghubungkan kabel aluminium ke terminal tembaga menimbulkan risiko teknis yang melekat. Dalam sistem tegangan rendah, titik transisi ini seringkali menjadi titik lemah yang kritis. Korosi galvanik dan ketidaksesuaian ekspansi termal secara alami terjadi ketika dua logam berbeda ini bertemu. Penggunaan lug tembaga atau aluminium standar untuk sambungan ini sering kali menyebabkan degradasi parah. Koneksi menjadi terlalu panas, komponen internal menurun, dan kegagalan sistem akhirnya menjadi hal yang tidak dapat dihindari seiring berjalannya waktu. Dilas gesekan presisi lugs kabel bimetal bertindak sebagai jembatan isolasi definitif. Mereka memastikan stabilitas listrik dan mekanik jangka panjang di seluruh infrastruktur Anda. Panduan ini menguraikan penerapan spesifik dan realitas ilmu material. Kami akan mengeksplorasi kriteria kerangka kerja yang diperlukan untuk menentukan deret bimetal yang benar secara akurat. Anda akan belajar cara mengamankan infrastruktur Anda dari kegagalan sambungan sambil mematuhi standar kelistrikan yang ketat dengan mudah.
Lug kabel bimetal menetralkan korosi galvanik antara konduktor aluminium dan busbar tembaga melalui pengelasan gesekan presisi.
Penerapan dalam sistem LV mencakup switchboard, pusat kendali motor, dan sambungan transformator sekunder tempat bertemunya logam yang berbeda.
Mengevaluasi antara model tertentu, seperti DTL-4 Insulated Bimetal Lug dan DTL-8 European Bimetallic Crimp Terminal, memerlukan penyelarasan dengan standar kepatuhan regional dan kendala lingkungan.
Pemasangan yang tepat memerlukan crimping heksagonal khusus dan penggunaan senyawa penyambung untuk mencegah oksidasi langsung, sehingga mengurangi risiko tertinggi kegagalan implementasi.
Anda harus terlebih dahulu memahami ancaman galvanik. Tembaga dan aluminium memiliki hubungan elektrokimia yang mudah menguap. Ketika uap air atmosfer memasuki sambungan standar, ia bertindak sebagai elektrolit konduktif. Kelembapan ini menciptakan sel galvanik kecil yang merusak. Aluminium bertindak sebagai anoda. Tembaga bertindak sebagai katoda. Perbedaan potensial elektrokimia yang signifikan memaksa aluminium terkorosi dengan cepat. Proses ini menggerogoti bahan konduktif tanpa ampun. Sambungan tersebut kehilangan integritas strukturalnya selama berbulan-bulan atau bertahun-tahun.
Siklus termal menimbulkan risiko mekanis yang parah. Sistem kelistrikan yang beroperasi menghasilkan panas yang besar secara terus menerus. Aluminium memuai sekitar 33% lebih banyak daripada tembaga pada beban suhu yang sama. Saat listrik hidup dan mati, sambungan tersebut terus mengembang dan berkontraksi. Tingkat ekspansi yang berbeda menyebabkan konektor standar menjadi longgar seiring waktu. Para insinyur menyebut fenomena mekanis ini “merayap.” Kawat aluminium mengembang, bertemu dengan lug tembaga yang kaku, dan berubah bentuk secara plastis. Ketika sistem mendingin, aluminium menyusut. Ini meninggalkan celah udara mikroskopis. Kesenjangan ini meningkatkan hambatan listrik. Resistensi yang lebih tinggi menghasilkan lebih banyak panas. Anda akhirnya memicu siklus pelarian termal yang berbahaya.
Kita harus memeriksa dampak bisnis dari tidak adanya tindakan. Kegagalan gabungan berarti gangguan operasional besar-besaran. Lug standar standar dapat diprediksi gagal di bawah tekanan.
Waktu Henti yang Tidak Direncanakan: Hilangnya daya secara tiba-tiba memaksa penghentian total fasilitas. Jalur produksi berhenti tiba-tiba. Anda kehilangan jam operasional penting.
Risiko Arc Flash: Celah dengan resistansi tinggi memicu ledakan listrik yang dahsyat. Peristiwa ini menguapkan logam dan sangat membahayakan personel di sekitarnya.
Overhead Pemeliharaan: Teknisi fasilitas membuang waktu berjam-jam untuk memulihkan sambungan standar yang rusak secara manual. Mereka terus-menerus mengejar kabel yang lepas melintasi panel.
Anda harus mengatasi kenyataan fisik ini untuk menjaga distribusi listrik yang aman. Mengabaikan ilmu material selalu menyebabkan kerusakan infrastruktur.
Memahami realitas manufaktur mengungkapkan mengapa komponen-komponen ini berhasil. Pabrikan menggunakan teknik canggih yang disebut pengelasan gesekan. Mereka memadukan kelapa sawit tembaga murni langsung ke tong aluminium murni. Mereka mencapai prestasi mengesankan ini tanpa logam pengisi apa pun. Salah satu komponen berputar dengan kecepatan tinggi. Yang lain menekannya dengan kekuatan hidrolik yang sangat besar. Gesekan yang dihasilkan menghasilkan panas yang tepat dan terlokalisasi. Kedua logam tersebut menjadi plastis dan bercampur pada tingkat molekuler. Peleburan permanen ini menciptakan segel kedap udara yang sempurna. Kelembaban atmosfer tidak dapat menembus lapisan ikatan. Korosi galvanik tidak dapat dimulai.
Pertimbangkan aplikasi utama LV di seluruh fasilitas industri. Anda akan melihat konektor khusus ini menjembatani kesenjangan kritis setiap hari.
Papan Distribusi Utama: Teknisi menggunakannya untuk mengakhiri kabel umpan utilitas aluminium besar. Mereka menghubungkan feed utama ini langsung ke sistem busbar tembaga dengan aman.
Koneksi Switchgear: Mereka menghubungkan kabel aluminium masuk ke terminal switchgear tembaga. Anda juga melihatnya banyak digunakan pada pemutus sirkuit cetakan (MCCB).
Sistem Pembumian: Menyediakan transisi yang aman dalam jaringan pembumian. Kelembapan tanah membuat titik-titik pembumian di bawah tanah sangat rentan terhadap peluruhan galvanis yang cepat.
Membatasi oksidasi merupakan rintangan teknis terakhir. Aluminium langsung membentuk lapisan oksida yang keras saat terkena udara. Oksida mikroskopis ini bertindak sebagai isolator listrik yang kuat. Produsen mengatasi masalah ini dengan mengisi tong aluminium terlebih dahulu. Mereka menyuntikkan gemuk konduktif khusus. Kami menyebutnya senyawa penyambung. Biasanya mengandung partikel seng abrasif mikroskopis. Saat Anda mengompres laras, perkakas akan memaksa senyawa melewati untaian kabel. Seng abrasif memecah lapisan aluminium oksida yang membandel. Ini mencegah oksigen masuk kembali ke sendi yang halus. Hal ini menjamin jalur listrik yang bersih dan resistansi rendah.
Praktik Terbaik: Jangan sekali-kali menyeka senyawa penyambung yang digunakan pabrik di dalam tong. Ini tetap penting untuk konduktivitas jangka panjang. Menghapusnya akan mengundang oksidasi segera.
Konfigurasi standar menangani lingkungan dalam ruangan yang terkendali dengan sangat baik. Namun, lingkungan industri yang keras memerlukan teknik khusus. Anda harus mengevaluasi desain khusus aplikasi untuk memastikan umur panjang.

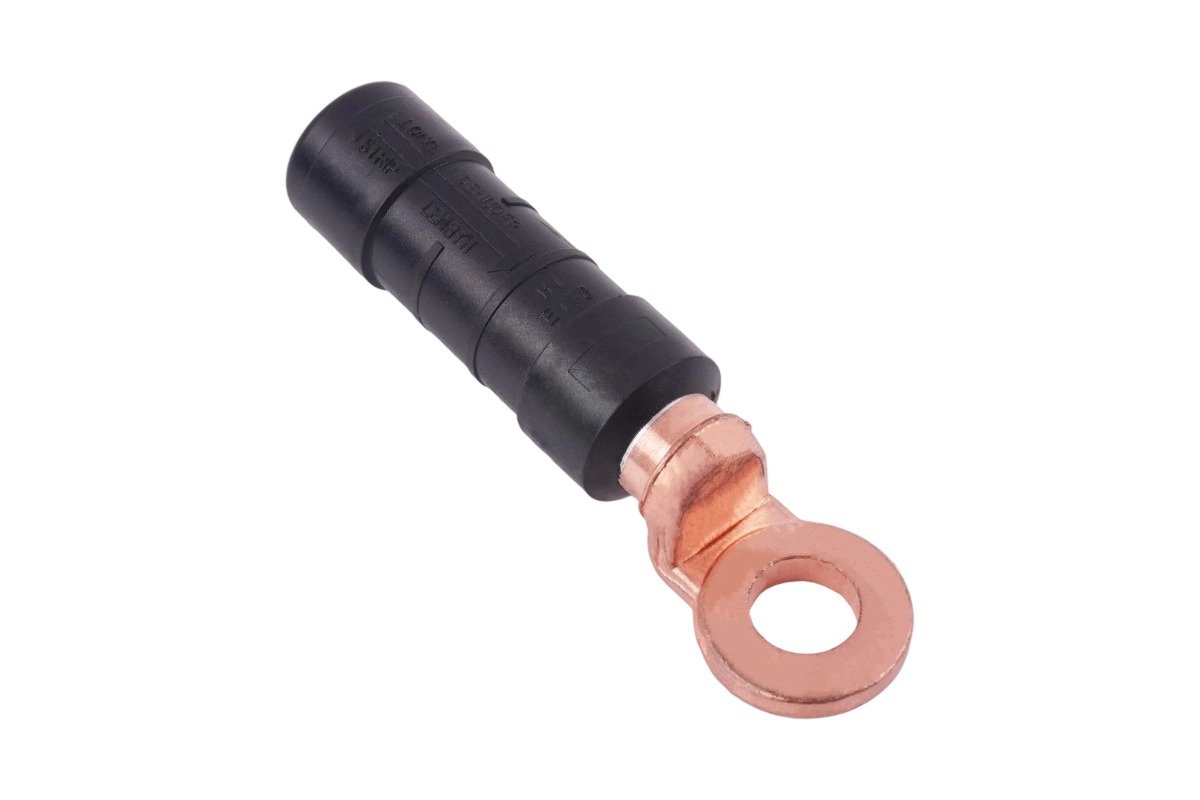

Komponen ini menampilkan profil desain tingkat lanjut. Pabrikan mengintegrasikan selongsong berinsulasi yang kuat langsung di atas sambungan transisi. Penutup ini merupakan bagian integral dari arsitektur produk. Ini memberikan penghalang dielektrik langsung.
Anda akan menyebarkan DTL-4 Insulated Bimetal Lug terutama di lingkungan dengan kelembapan tinggi. Instalasi pengolahan air limbah dan gardu induk pesisir mewakili kasus penggunaan yang sempurna. Para insinyur juga menentukannya untuk penutup listrik yang sangat kompak. Jarak yang sempit meningkatkan risiko hubung singkat antarfasa secara signifikan. Penghalang dielektrik terintegrasi mencegah busur api yang tidak disengaja antara fase listrik yang berdekatan.
Anda harus mengevaluasi metrik tertentu sebelum melakukan pengadaan. Nilai peringkat suhu bahan insulasi dengan hati-hati. Pastikan suhunya sesuai dengan panas maksimum lingkungan di dalam kandang Anda. Anda juga harus memverifikasi ketahanannya terhadap sinar UV jika Anda merencanakan penerapan di luar ruangan. Sinar matahari merusak plastik standar dengan cepat, sehingga sambungannya terbuka.
Profil desain varian ini sangat mematuhi standar dimensi Eropa. Ini mengikuti spesifikasi DIN yang ketat dengan hati-hati. Anda akan sering melihat tong aluminium yang memanjang. Dimensi telapak tembaga sangat sesuai dengan ukuran baut metrik standar.
Fasilitas yang mematuhi peraturan kelistrikan Eropa yang ketat sangat mendukung Terminal Crimp Bimetalik Eropa DTL-8 . Sistem LV industri berat juga memerlukan kekuatan tarik yang tinggi. Lingkungan dengan getaran tinggi seperti pabrik memerlukan cengkeraman mekanis yang luar biasa. Laras yang diperpanjang mengakomodasi beberapa titik crimp dengan mudah. Hal ini memaksimalkan ketahanan terhadap tarikan di bawah tekanan mekanis yang berat.
Metrik evaluasi utama Anda melibatkan kepatuhan yang dapat diverifikasi. Carilah sertifikasi standar IEC yang eksplisit. Selain itu, Anda harus memastikan kompatibilitas perkakas yang kaku. Tim instalasi Anda memerlukan cetakan crimping standar DIN metrik. Cetakan yang tepat memastikan geometri kompresi yang sempurna dan mencegah kegagalan mekanis.
Pengadaan komponen yang lebih rendah menimbulkan kerentanan sistemik yang tersembunyi. Anda harus menetapkan kerangka kerja yang kaku untuk memilih produsen. Kami merekomendasikan evaluasi empat dimensi penting untuk memastikan keamanan mutlak.
Kriteria Evaluasi |
Persyaratan Standar |
Dampak Rekayasa |
|---|---|---|
Standar Kemurnian Bahan |
Tembaga >99,9%, Aluminium >99,5% |
Kemurnian yang lebih rendah menimbulkan pengotor mikroskopis. Ini bertindak sebagai resistor kecil dan menyebabkan pemanasan sendi. |
Pengujian Integritas Las |
Uji tarik dan tekuk yang merusak |
Memastikan lapisan las gesekan tidak akan patah akibat beban mekanis yang berat atau getaran ekstrem. |
Toleransi Dimensi |
Pencocokan diameter dalam (ID) yang tepat |
Menjamin kompresi yang tepat. Cocok dengan konduktor fleksibel Kelas 2 atau Kelas 5 dengan sempurna. |
Kepatuhan & Sertifikasi |
Persetujuan IEC 61238-1 yang dapat diverifikasi |
Membuktikan konektor melewati siklus termal yang ketat dan uji hubung singkat mekanis. |
Menuntut spesifikasi ketat mengenai kemurnian material. Anda ingin tembaga melebihi kemurnian 99,9%. Aluminium harus melebihi 99,5%. Beberapa vendor mengencerkan logam untuk mengurangi biaya produksi mereka. Praktik tidak etis ini menimbulkan resistensi berbahaya ke dalam jaringan Anda. Ini membahayakan seluruh panel listrik.
Anda harus meminta bukti pengujian las yang merusak. Vendor terkemuka sering melakukan uji tarik tarik. Mereka juga melakukan uji lentur yang ketat pada jahitannya. Lasan berkualitas tinggi terbukti lebih kuat dari aluminium dasar. Jika sambungan patah langsung pada garis las, maka proses pembuatannya tetap cacat.
Perhatikan baik-baik toleransi dimensi. Diameter bagian dalam tong aluminium harus sesuai dengan kelas konduktor Anda. Paket kabel terdampar Kelas 2 berbeda dari kabel fleksibel terdampar halus Kelas 5. Ruang kosong antar helai sangat bervariasi. Oleh karena itu, toleransi diameter dalam harus memperhitungkan perbedaan spesifik ini. Kesesuaian yang longgar menjamin kegagalan pada akhirnya.
Selalu mencari kepatuhan IEC 61238-1 yang dapat diverifikasi. Standar internasional ini menguji konektor kompresi dan mekanis untuk kabel daya. Ini memvalidasi stabilitas termal di ribuan siklus beban. Komponen yang lulus pengujian ini menangani korsleting dengan aman.
Bahkan perangkat keras premium pun gagal jika dipasang dengan tidak benar. Anda harus mengontrol variabel implementasi dengan ketat untuk memastikan keberhasilan.
Kompatibilitas perkakas mewakili risiko operasional terbesar Anda. Under-crimping meninggalkan celah udara berbahaya di dalam laras. Kelembapan langsung menyusup ke dalam lubang kecil ini. Crimping yang berlebihan akan menghancurkan untaian aluminium yang halus dengan parah. Ini secara drastis mengurangi kekuatan mekanik kawat. Anda harus mewajibkan penggunaan alat crimping hidrolik heksagonal yang terkalibrasi. Anda harus mencocokkan ukuran cetakan dengan dimensi luar spesifik lug. Kerutan heksagonal memberikan tekanan radial yang seragam. Hal ini menghasilkan las dingin yang padat dan bebas rongga.
Kesalahan Umum: Menggunakan crimper indent murah pada sambungan bimetalik. Alat indent mendistorsi geometri lingkaran seluruhnya. Mereka sering kali merusak lapisan las gesekan yang halus.
Ikuti protokol persiapan yang ketat di lokasi untuk memastikan konektivitas maksimum.
Ukur dan lepaskan jaket kabel hingga kedalaman laras yang tepat. Jangan sobek untaian logam di bawahnya.
Sikat kawat secara agresif pada konduktor aluminium yang telanjang. Anda harus melakukan tindakan ini segera sebelum penyisipan. Aluminium teroksidasi dalam hitungan detik setelah terpapar udara.
Masukkan konduktor yang disikat langsung ke dalam laras. Pastikan Anda tidak menghilangkan atau mengkontaminasi senyawa anti-oksidasi yang telah diisi sebelumnya.
Terapkan audit inspeksi yang ketat setelah instalasi. Pemeriksaan visual pasca-crimp mendeteksi kesalahan sederhana sejak dini. Carilah ekstrusi kecil senyawa penyambung di tepi tong. Ekstrusi yang terlihat ini membuktikan kekosongan bagian dalam terisi penuh. Anda juga harus mewajibkan audit pencitraan termal. Pindai panel di bawah beban awal yang berat. Suhu permukaan yang rendah membuktikan koneksi yang sukses dan resistansi rendah. Titik panas menunjukkan perlunya penggantian segera.
Konektor bimetal bertindak sebagai penghalang keamanan yang penting. Ini bukan merupakan peningkatan kebijakan untuk infrastruktur Anda. Mereka merupakan persyaratan dasar untuk koneksi Al-Cu yang aman dalam sistem LV modern. Konstruksi khusus mereka menetralkan degradasi kimia secara permanen.
Dasarkan keputusan pengadaan Anda pada logika yang ketat. Cocokkan penampang kabel yang tepat dengan dimensi lug yang sesuai. Selalu hormati persyaratan standar regional. Tentukan komponen standar Eropa untuk lingkungan kepatuhan UE. Menuntut transparansi mutlak dari vendor mengenai protokol pengujian pengelasan internal mereka.
Ambil tindakan segera untuk mengamankan jaringan Anda. Tinjau Bill of Materials Anda saat ini dengan cermat. Lihat semua instalasi panel distribusi yang akan datang. Identifikasi transisi apa pun antara logam yang berbeda. Pastikan Anda mengganti lug aluminium standar dengan alternatif bimetalik yang sesuai. Penggantian proaktif mencegah kegagalan sistem yang parah.
J: Tidak. Pasta saja tidak dapat mencegah korosi galvanik dan pelonggaran termal. Diperlukan lug bimetalik yang dilas dengan gesekan.
J: Meskipun dirancang terutama untuk sistem LV (hingga 1kV), ada varian tegangan menengah tertentu. Selalu verifikasi data dielektrik dan pelacakan pabrikan untuk aplikasi di atas 1000V.
A: Tidak. Proses crimping menyebabkan deformasi plastik ireversibel pada tong aluminium. Mereka harus dipotong dan diganti jika sambungannya diubah.
