ما الذي يجعل عروات الكابلات ثنائية المعدن المعزولة مناسبة لتركيبات الجهد المنخفض؟

يؤدي توصيل كابلات الألومنيوم مباشرة بقضبان التوصيل النحاسية إلى مخاطر شديدة على توزيع الجهد المنخفض (LV). بدون مكونات انتقالية مناسبة، غالبًا ما تعاني هذه الوصلات من فشل مشترك سابق لأوانه. وسرعان ما يتبع ذلك الانفلات الحراري، مما يعرض الشبكات بأكملها للخطر. تتحول الصناعة الكهربائية بسرعة نحو كابلات الألومنيوم لمزاياها المتميزة من حيث التكلفة. هذا التحول يجعل نقاط التحول الموثوقة للغاية من الألومنيوم إلى النحاس ضرورة مطلقة. معزولة مسبقًا تعتبر عروات الكابلات ثنائية المعدن بمثابة المعيار النهائي للتركيبات الحديثة. إنها تعمل بشكل فعال على تخفيف التآكل الجلفاني وتأمين الاستمرارية الكهربائية على المدى الطويل. كما أنها تقلل بشكل كبير من وقت التثبيت مقارنة بالطرق التقليدية. يعتمد المهندسون على هذه العروات المتخصصة لضمان الامتثال الصارم في شبكات الجهد المنخفض الكثيفة. سوف تكتشف بالضبط لماذا تملي هذه المكونات موثوقية النظام. سوف نستكشف الآليات الكامنة وراء خصائصها المضادة للتآكل. سنقوم أيضًا بتفصيل الاختلافات المهمة في المواصفات لتوجيه مشروع البنية التحتية التالي الخاص بك.

الوجبات السريعة الرئيسية

• الحماية الجلفانية: يعمل النحاس والألومنيوم الملحومان بالاحتكاك بشكل دائم على التخلص من خطر التآكل الكهروكيميائي عند نقاط الاتصال.

• كفاءة التركيب: تعمل التصميمات المعزولة مسبقًا على إزالة الحاجة إلى عمليات الانكماش الحراري الثانوية، مما يقلل من وقت العمل ويوحد مقاومة الطقس.

• خصوصية النموذج: يضمن تحديد المعيار الدقيق (على سبيل المثال، DTL-4 مقابل DTL-8) التوافق مع الامتثال الإقليمي ومتطلبات الحمل الميكانيكي المحددة.

• التكلفة مقابل العمر الافتراضي: في حين أن تكاليف الشراء الأولية أعلى بشكل هامشي من العروات القياسية، فإن منع انقطاع شبكة الجهد المنخفض يؤدي إلى عائد استثمار إيجابي للغاية.

المشكلة الهندسية الأساسية: تحييد التآكل الجلفاني في شبكات الجهد المنخفض

يمتلك الألومنيوم والنحاس إمكانات كهروكيميائية مختلفة على نطاق واسع. إن وضعهم في اتصال جسدي مباشر تحت حمل كهربائي يؤدي إلى تفاعل متسلسل خطير. تعمل الرطوبة كإلكتروليت في هذا السيناريو. يحول المفصل إلى خلية كلفانية نشطة. تعمل مادة الألومنيوم كأنود وتتآكل بسرعة. يؤدي هذا التحلل إلى إنشاء طبقة أكسيد عازلة بين المعادن.

تزيد طبقة الأكسيد هذه بشكل كبير من مقاومة التلامس عند المفصل. تجبر المقاومة الأعلى الاتصال على توليد حرارة زائدة تحت الأحمال العادية. ستواجه بعد ذلك مخاطر حريق شديدة وانهيار النظام في نهاية المطاف. يجب على المهندسين تحييد هذا التهديد بالكامل. معاجين التوصيل التقليدية تقدم فقط إصلاحًا مؤقتًا.

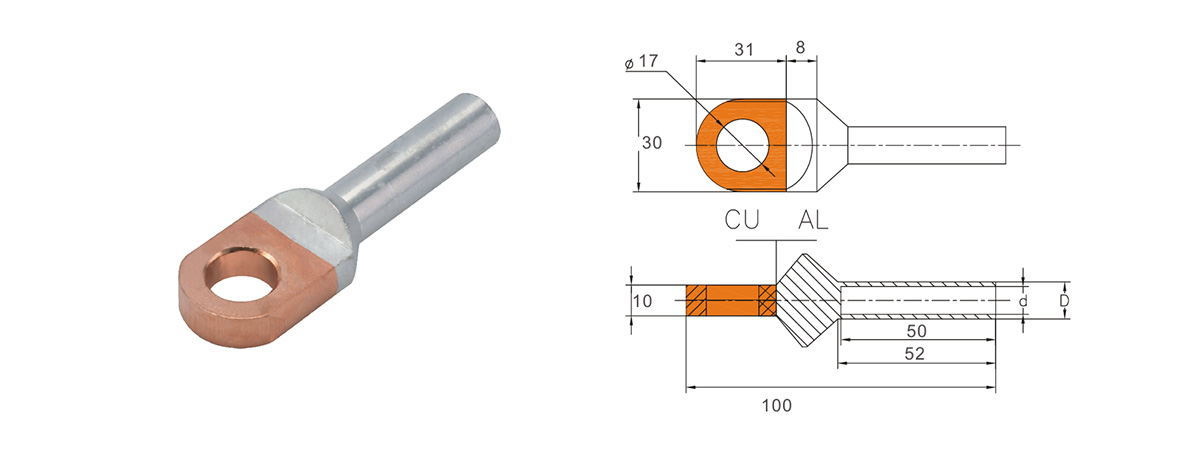

يستخدم المصنعون عملية لحام الاحتكاك المتقدمة لحل هذه المشكلة بشكل دائم. تتميز المكونات ثنائية المعدن عالية الجودة بوجود أسطوانة من الألومنيوم النقي متصلة بكف من النحاس النقي. تقوم آلات التصنيع بدفع هذين المعدنين معًا بسرعات دوران عالية للغاية. الاحتكاك الشديد يولد حرارة موضعية. تصل المعادن إلى الحالة البلاستيكية بسرعة. ثم يتجمعون معًا تحت ضغط شديد.

تخلق هذه العملية لحامًا دائمًا في الحالة الصلبة. تثبت هذه النتيجة أنها حيوية لشبكات الجهد المنخفض الحديثة. يزيل لحام الحالة الصلبة أي فجوات هوائية مجهرية بين العناصر. إنه يمنع دخول الرطوبة بالكامل عند نقطة التحول العنصري. ومن خلال دمج المعادن بسلاسة، يمكنك عزل الألومنيوم والنحاس عن المحفزات البيئية. ينخفض ​​خطر التحلل الكهروكيميائي إلى الصفر المطلق. يضمن هذا الإنجاز الهندسي عمر لوحة التوزيع بأكملها.

لماذا يعتبر العزل المسبق عاملاً حاسماً في إنهاء الجهد المنخفض

تمثل المرونة البيئية أولوية قصوى بالنسبة لمقاولي الكهرباء. تتميز العروات المعزولة مسبقًا بغطاء عازل قوي للغاية. عادةً ما يصنع المصنعون هذا الغلاف من EPDM المتين أو البوليمر المتقاطع. تحمي هذه الطبقة الواقية لحام الاحتكاك الحيوي من الطقس القاسي. إنه يؤدي أداءً جيدًا بشكل استثنائي في تركيبات الكابلات الخارجية. كما أن البيئات الصناعية القاسية لا تشكل أي تهديد. يقاوم البوليمر التعرض للمواد الكيميائية والرطوبة العالية وتقلبات درجات الحرارة الشديدة.

توفر قوة العزل الكهربائي ميزة هامة أخرى لسلامة النظام. حاويات الجهد المنخفض الحديثة تتقلص باستمرار من حيث الحجم المادي لتوفير المساحة. تزيد المساحات الضيقة من خطر حدوث دوائر قصيرة عرضية من مرحلة إلى أخرى. يوفر العزل المتكامل سلامة عازلة فورية. لا داعي للقلق بشأن ملامسة البراميل الموصلة المكشوفة للأطوار المجاورة. يعمل مقياس الأمان المدمج هذا على حماية الأفراد بشكل فعال أثناء الصيانة الروتينية.

تتحسن كفاءة العمل بشكل كبير عند اختيار التصميمات المعزولة مسبقًا. النظر في طريقة التثبيت التقليدية. يقوم الفنيون بتثبيت العروات العارية على الكابلات. ثم يقومون بتغليفها يدويًا باستخدام شريط كهربائي. في بعض الأحيان يستخدمون أنابيب الانكماش الحراري متعددة المراحل. تهدر هذه العمليات الثانوية ساعات عمل قيمة في الموقع. كما أنها تدخل خطأ بشريًا في عملية مقاومة الطقس.

يضمن العزل على مستوى المصنع الاتساق المثالي. ما عليك سوى تحريك المكون وتجعيده ويكون الإنهاء آمنًا. أنه يوفر وقتا كبيرا لكل اتصال. فهو يضمن حماية بيئية موحدة عبر موقع المشروع بأكمله. يمكنك التخلص من التخمين المرتبط بالتسجيل اليدوي.

تقييم المواصفات الرئيسية: معايير DTL-4 مقابل معايير DTL-8

تتطلب مشاريع البنية التحتية ذات الجهد المنخفض المختلفة معايير أبعاد محددة للغاية. يجب عليك مواءمة اختيارات المكونات الخاصة بك مع متطلبات الامتثال الصارمة. نقوم بتصنيف هذه القرارات بناءً على الأحمال الميكانيكية والرموز الإقليمية وبيئات التطبيق. إن فهم المواصفات الدقيقة يمنع أخطاء التثبيت المكلفة.

DTL-4 العروة ثنائية المعدن المعزولة

ال تمثل العروة ثنائية المعدن المعزولة DTL-4 معيارًا صناعيًا متعدد الاستخدامات للغاية. وعادة ما يتميز بنخلة نحاسية متوسطة الحجم. يتناسب طول برميل الألومنيوم مع قوالب التجعيد التجارية القياسية بشكل مثالي. تغطي فئة العزل المتكاملة بشكل موثوق متطلبات الجهد المنخفض التجارية النموذجية. يقوم المصنعون بتصميمه للتركيبات الجماعية المبسطة.

ستجده مثاليًا للوحات الجهد المنخفض التجارية القياسية. يقوم الفنيون بنشرها بشكل متكرر لوصلات عدادات مرافق محددة. إنهم يتعاملون مع الضغط الميكانيكي المعتدل بشكل جيد للغاية في الداخل. إنها تناسب بيئات البناء التجارية بسلاسة. إذا كان مشروعك يتطلب عمليات إنهاء سريعة وموثوقة في حاويات قياسية، فإن هذا النموذج يحقق نتائج ممتازة.

DTL-8 محطة تجعيد ثنائية المعدن الأوروبية

قد تواجه تطبيقات صناعية أكثر تطلبًا. ال تجيب محطة تجعيد المعدنين الأوروبية DTL-8 على هذه المكالمة المحددة. تتميز باختلافات هيكلية ملحوظة مقارنة بالمتغيرات القياسية. غالبًا ما تتميز ببراميل ألومنيوم أكثر سمكًا. تتميز أشجار النخيل النحاسية بأنها أطول وأكثر قوة بشكل ملحوظ. تتوافق محاذاة الفتحات المحددة تمامًا مع أشرطة التوصيل القياسية الأوروبية.

نوصي بها للتطبيقات الصارمة للغاية. استخدمها عندما تحتاج إلى الالتزام الصارم بمعايير CE أو IEC. أنها تؤدي بشكل لا تشوبه شائبة في البيئات الصناعية عالية الاهتزاز. يتعامل سمك المادة الإضافي مع الأحمال الميكانيكية الثقيلة دون عناء. تستفيد توربينات الرياح ومصانع التصنيع الثقيلة بشكل كبير من هذا التصميم القوي.

مقارنة المواصفات القياسية

قائمة مراجعة المشتريات: كيفية فحص عروات الكابلات ثنائية المعدن

يجب على المشترين تقييم مطالبات الموردين بدقة. تبدو المكونات منخفضة الجودة مماثلة للمكونات المميزة في جدول البيانات. استخدم هذا الإطار القائم على الأدلة لفحص مكوناتك قبل الشراء.

• سلامة اللحام: لا تفترض أبدًا أن اللحام الاحتكاكي مثالي. اطلب تقارير اختبار قوة الشد الفعلية من الشركة المصنعة. اطلب بيانات المقاومة الدقيقة عبر المفصل. لا يظهر اللحام الذي لا تشوبه شائبة أي ارتفاع في المقاومة عند نقطة التحول.

• نقاء المواد: تسبب المعادن دون المستوى المطلوب فشلًا سريعًا في النظام. التأكيد على التحقق من درجات الموصلية الدقيقة. تأكد من أن الألومنيوم يستخدم درجة L3 أو ما يعادلها من درجة نقاء عالية. تحقق من أن النحاس يستخدم الدرجة T2. تؤدي الشوائب إلى تسخين غير متوقع تحت الأحمال الثقيلة.

• دقة الحجم: أقطار البرميل الداخلية الدقيقة لها أهمية كبيرة. يضمن البرميل السائب فشل عملية التجعيد. تتسبب التجعيدات السائبة في حدوث انحناء دقيق بعد التثبيت. اسأل دائمًا عن أوراق التسامح ذات الأبعاد الدقيقة.

• تقييمات العزل: التحقق من الحدود البيئية لغطاء البوليمر. اطلب شهادة مقاومة الأشعة فوق البنفسجية إذا كنت تخطط للاستخدام الخارجي. طلب تقارير التقادم الحراري. أنت بحاجة إلى دليل قوي على أن العزل لن ينكسر بعد خمس سنوات من العمل في الميدان.

اطلب دائمًا دفعة عينة مادية. قم بإجراء الاختبار المدمر الخاص بك إن أمكن. قم بفتح البرميل لفحص اللحام الداخلي بالحالة الصلبة. ابحث عن الاندماج الكامل دون أي مسامية. تتطلب الخبرة الحقيقية في مجال المشتريات التحقق من هذه التفاصيل غير المرئية.

حقائق التنفيذ ومخاطر التثبيت

حتى العروات الأكثر تميزًا تفشل إذا قمت بتثبيتها بشكل غير صحيح. ويتعين علينا أن نعالج مخاطر التبني هذه بشكل مباشر. يلقي العديد من المقاولين اللوم على المكون عندما تسبب تقنيات التثبيت السيئة الفشل الفعلي. التدريب المناسب يخفف من هذه الأخطاء الشائعة.

توافق الأدوات يملي نجاحك. يجب عليك بالتأكيد استخدام قوالب العقص السداسية الصحيحة. لا تعمل القوالب النحاسية بشكل صحيح على براميل الألومنيوم. حذر فريقك من الإفراط في العقص. القوة المفرطة تكسر برميل الألومنيوم. هذا يدمر القبضة الميكانيكية ويضر بالمفصل. حذرهم من نقص العقص أيضًا. تسبب التوصيلات السائبة نقاطًا ساخنة عالية المقاومة. تؤدي هذه النقاط الساخنة في النهاية إلى إذابة المادة العازلة وتسبب الحرائق.

اتبع خطوات التحضير الإلزامية هذه لكل اتصال على حدة:

1. قم بفصل عزل الكابل بعناية. تأكد من عدم قطع أو قطع خيوط الألمنيوم الداخلية.

2. قم بإزالة طبقة الأكسيد غير المرئية من موصل الألومنيوم. استخدم فرشاة سلكية مخصصة مباشرة قبل الإنهاء.

3. تطبيق مركب الربط المضاد للأكسدة جيدا. افعل ذلك إلا إذا قمت بشراء العروات المملوءة مسبقًا بمعجون المصنع.

4. أدخل الموصل بالكامل في البرميل. تحقق من العمق قبل تطبيق أداة العقص.

ضمان الجودة يمنع انقطاع التيار الكهربائي في المستقبل. نوصي بشدة ببروتوكولات الفحص البصري الصارمة. تحقق من وجود أشكال سداسية موحدة بعد العقص. ابحث عن أي نتوءات معدنية مقذوف. بعد ذلك، قم بإجراء مسح حراري بالأشعة تحت الحمراء. افعل ذلك بعد اختبار التحميل الأولي. تشير النقطة الساخنة المتوهجة على الكاميرا إلى فشل عملية التجعيد. قبض عليه مبكرًا قبل أن يدمر لوحة الجهد المنخفض.

خاتمة

تعمل عروات الكابلات ثنائية المعدن المعزولة كمكونات مهمة لمنع الفشل في البنية التحتية الحديثة للجهد المنخفض. إنها توقف بشكل فعال التآكل الجلفاني وتمنع الانفلات الحراري الكارثي. نحن نؤكد أن تحديد النماذج الدقيقة يظل غير قابل للتفاوض بالنسبة للمشاريع الجادة. يجب عليك الاختيار بين DTL-4 أو DTL-8 بناءً على الرموز الإقليمية ومعايير التطبيق. يضمن هذا النهج المركز السلامة على المدى الطويل والامتثال الصارم للقانون.

لا تتنازل عن نقاط التحول الخاصة بك. اتخذ إجراءً الآن لتأمين شبكتك الكهربائية. اطلب أوراق بيانات فنية شاملة من المورد الذي تم التحقق منه. اطلب مجموعات العينات المادية لإجراء اختبار التجعيد الخاص بك. حدد موعدًا لاستشارة فنية فيما يتعلق بمتطلبات لوحة الجهد المنخفض الخاصة بك اليوم.

التعليمات

س: هل تم تصنيف عروات الكابلات ثنائية المعدن المعزولة للدفن المباشر تحت الأرض في الهواء الطلق؟

ج: بشكل عام، لا يتم تصنيفها للدفن المباشر دون حماية إضافية. في حين أن عزل EPDM يوفر مقاومة ممتازة للرذاذ والأشعة فوق البنفسجية، فإنه يفتقر إلى تصنيف IP المطلوب للغمر المستمر. يجب عليك استخدام الحماية الميكانيكية الثانوية، مثل الانكماش الحراري المبطن بالجدران الثقيلة أو مجموعة وصلات الراتنج المقاومة للماء، للدفن تحت الأرض.

س: هل يمكنني استخدام أداة تجعيد نحاسية قياسية على العروة ثنائية المعدن؟

ج: لا، لا يمكنك ذلك. تمتلك براميل الألومنيوم أقطارًا خارجية مختلفة وتتطلب تفاوتات تمدد محددة مقارنةً بالنحاس. يجب عليك استخدام قوالب سداسية ذات حجم مخصص لضغط الألومنيوم. يؤدي استخدام القوالب النحاسية إلى الإفراط في العقص أو العقص الشديد، مما يضر بالاتصال.

س: ما هو عمر الخدمة المتوقع لمحطة التجعيد ثنائية المعدن الأوروبية DTL-8 في بيئة قاسية؟

ج: بافتراض التركيب الصحيح والأحمال الكهربائية المتوازنة، يمكنك توقع عمر خدمة يتراوح من 20 إلى 30 عامًا. يمنع لحام الاحتكاك ذو الحالة الصلبة التآكل الداخلي. ومع ذلك، قد يظهر عزل البوليمر الخارجي علامات الشيخوخة الحرارية أو تدهور الأشعة فوق البنفسجية بعد عقدين من الزمن في البيئات القاسية.

س: هل تتطلب العروات المعزولة مسبقًا استخدام معجون وصل مضاد للأكسدة؟

ج: تأتي العديد من العروات ثنائية المعدن المتميزة مملوءة مسبقًا في المصنع بمعجون مضاد للأكسدة داخل برميل الألومنيوم. إذا كانت مملوءة مسبقًا، فلن تحتاج إلى إضافة المزيد. إذا قمت بشراء نماذج غير مملوءة، فيجب عليك تطبيق مركب التوصيل يدويًا بعد تنظيف الأسلاك لمنع أكسدة الألومنيوم السريعة.
