Vistas: 0 Autor: Editor del sitio Hora de publicación: 2026-07-22 Origen: Sitio
La conexión de cables de aluminio directamente a barras colectoras de cobre presenta graves riesgos para la distribución de baja tensión (BT). Sin los componentes de transición adecuados, estas conexiones a menudo sufren fallas prematuras en las juntas. Rápidamente se produce una fuga térmica, poniendo en riesgo redes enteras. La industria eléctrica hace una rápida transición hacia el cableado de aluminio por sus claras ventajas de costos. Este cambio hace que los puntos de transición de aluminio a cobre altamente confiables sean una necesidad absoluta. Preaislado Los terminales de cable bimetálicos son el estándar definitivo para las instalaciones modernas. Mitigan activamente la corrosión galvánica y aseguran la continuidad eléctrica a largo plazo. También reducen drásticamente el tiempo de instalación en comparación con los métodos tradicionales. Los ingenieros confían en estos terminales especializados para garantizar un cumplimiento estricto en redes densas de BT. Descubrirá exactamente por qué estos componentes determinan la confiabilidad del sistema. Exploraremos la mecánica detrás de sus propiedades anticorrosión. También analizaremos las diferencias cruciales en las especificaciones para guiar su próximo proyecto de infraestructura.
Protección galvánica: El cobre y el aluminio soldados por fricción eliminan permanentemente el riesgo de corrosión electroquímica en los puntos de conexión.
Eficiencia de instalación: Los diseños preaislados eliminan la necesidad de procesos secundarios de termocontracción, lo que reduce el tiempo de mano de obra y estandariza la impermeabilización.
Especificidad del modelo: La selección del estándar exacto (p. ej., DTL-4 frente a DTL-8) garantiza la alineación con el cumplimiento regional y los requisitos de carga mecánica específicos.
Costo versus vida útil: si bien los costos iniciales de adquisición son marginalmente más altos que los de los terminales estándar, la prevención de interrupciones de la red de BT genera un retorno de la inversión muy positivo.
El aluminio y el cobre poseen potenciales electroquímicos muy diferentes. Ponerlos en contacto físico directo bajo una carga eléctrica inicia una peligrosa reacción en cadena. La humedad actúa como electrolito en este escenario. Convierte la junta en una celda galvánica activa. El material de aluminio actúa como ánodo y se corroe rápidamente. Esta degradación crea una capa de óxido aislante entre los metales.
Esta capa de óxido aumenta drásticamente la resistencia de contacto en la junta. Una mayor resistencia obliga a la conexión a generar calor excesivo bajo cargas normales. Entonces se enfrenta a graves riesgos de incendio y al eventual colapso del sistema. Los ingenieros deben neutralizar esta amenaza por completo. Las pastas para juntas tradicionales sólo ofrecen una solución temporal.

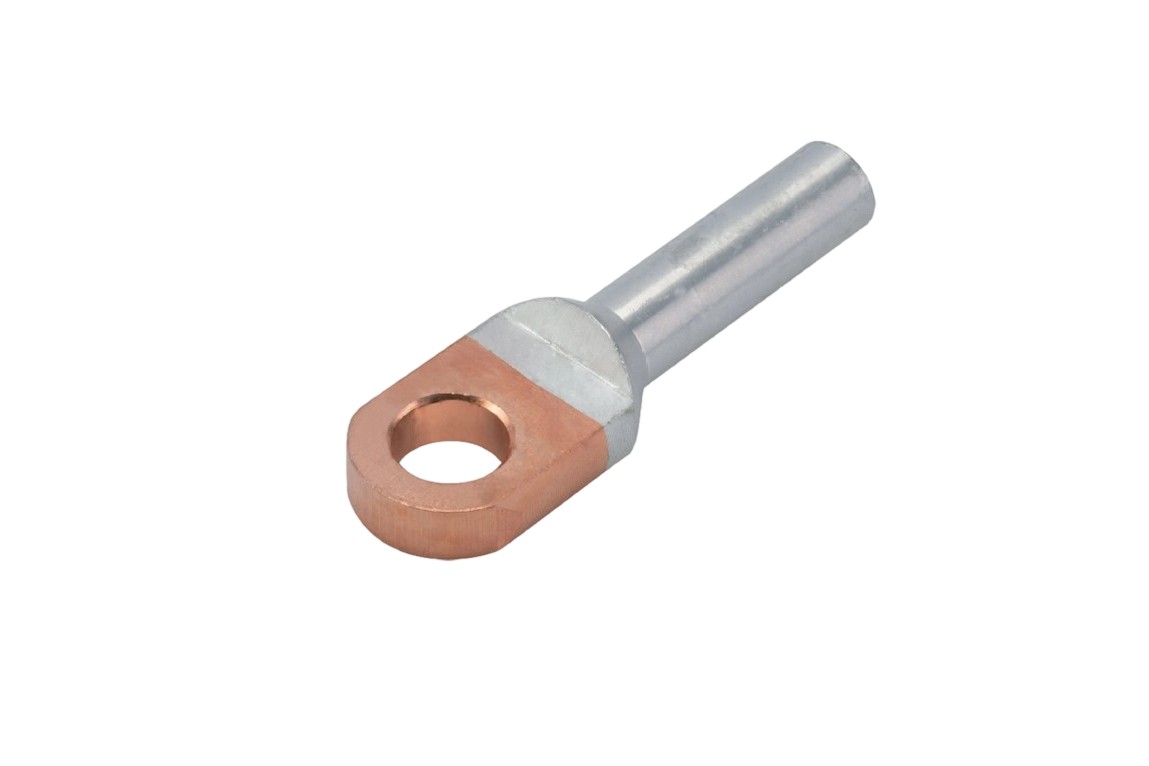

Los fabricantes utilizan un proceso avanzado de soldadura por fricción para resolver este problema de forma permanente. Los componentes bimetálicos de alta calidad cuentan con un cilindro de aluminio puro unido a una palma de cobre puro. La maquinaria de fabricación fuerza a estos dos metales a unirse a velocidades de rotación extremadamente altas. La intensa fricción genera calor localizado. Los metales alcanzan rápidamente un estado plástico. Luego se unen bajo una presión extrema.
Este proceso crea una soldadura permanente de estado sólido. Este resultado resulta vital para las redes de BT modernas. La soldadura de estado sólido elimina cualquier espacio de aire microscópico entre los elementos. Bloquea completamente la entrada de humedad en el punto de transición elemental. Al fusionar los metales sin problemas, se aísla el aluminio y el cobre de los catalizadores ambientales. El riesgo de degradación electroquímica cae al cero absoluto. Este logro de ingeniería asegura la vida útil de todo su panel de distribución.
La resiliencia ambiental es una de las principales prioridades para los contratistas eléctricos. Las orejetas preaisladas cuentan con una funda aislante muy robusta. Los fabricantes suelen fabricar esta funda con EPDM duradero o un polímero reticulado. Esta capa protectora protege la vital soldadura por fricción de las inclemencias del tiempo. Funciona excepcionalmente bien en instalaciones de cables al aire libre. Los duros entornos industriales tampoco suponen ninguna amenaza. El polímero resiste la exposición química, la alta humedad y las fluctuaciones extremas de temperatura.
La rigidez dieléctrica ofrece otra ventaja crítica para la seguridad del sistema. Los armarios de baja tensión modernos reducen constantemente su tamaño físico para ahorrar espacio. Los espacios reducidos aumentan el riesgo de cortocircuitos accidentales entre fases. El aislamiento integrado proporciona integridad dieléctrica inmediata. No tiene que preocuparse de que los cilindros conductores expuestos toquen las fases vecinas. Esta medida de seguridad incorporada protege activamente al personal durante el mantenimiento de rutina.
La eficiencia laboral mejora drásticamente cuando se eligen diseños preaislados. Considere el método de instalación tradicional. Los técnicos instalan terminales desnudos en los cables. Luego los envuelven manualmente con cinta aislante. A veces utilizan tubos termorretráctiles de varias etapas. Estos procesos secundarios desperdician valiosas horas de trabajo en el sitio. También introducen errores humanos en el proceso de impermeabilización.
El aislamiento de fábrica garantiza una consistencia perfecta. Simplemente deslice el componente, engarce y la terminación estará segura. Ahorra mucho tiempo por conexión. Garantiza una protección ambiental uniforme en todo el sitio del proyecto. Elimina las conjeturas asociadas con la grabación manual.
Los diferentes proyectos de infraestructuras de BT requieren estándares dimensionales muy específicos. Debe alinear sus opciones de componentes con estrictos requisitos de cumplimiento. Clasificamos estas decisiones en función de cargas mecánicas, códigos regionales y entornos de aplicación. Comprender las especificaciones exactas evita costosos errores de instalación.
El La orejeta bimetálica aislada DTL-4 representa un estándar industrial altamente versátil. Por lo general, presenta una palma de cobre de tamaño moderado. La longitud del cilindro de aluminio se adapta perfectamente a las matrices de engarzado comerciales estándar. La clase de aislamiento integrada cubre de forma fiable los requisitos comerciales típicos de BT. Los fabricantes lo diseñan para instalaciones masivas optimizadas.
Lo encontrará ideal para paneles comerciales de baja tensión estándar. Los técnicos los utilizan con frecuencia para conexiones específicas de medidores de servicios públicos. Soportan excepcionalmente bien el estrés mecánico moderado en interiores. Se adaptan perfectamente a los entornos de edificios comerciales. Si su proyecto exige terminaciones rápidas y confiables en gabinetes estándar, este modelo ofrece excelentes resultados.
Es posible que se enfrente a aplicaciones industriales mucho más exigentes. El El terminal de engarce bimetálico europeo DTL-8 responde a esta llamada específica. Presenta diferencias estructurales notables en comparación con las variantes estándar. A menudo presenta cañones de aluminio mucho más gruesos. Las palmas de cobre son notablemente más largas y robustas. La alineación específica de los orificios se adapta perfectamente a las barras colectoras estándar europeas.
Los recomendamos para aplicaciones muy estrictas. Utilícelos cuando requiera un estricto cumplimiento de las normas CE o IEC. Funcionan perfectamente en entornos industriales de alta vibración. El espesor adicional del material soporta cargas mecánicas pesadas sin esfuerzo. Las turbinas eólicas y las plantas de fabricación pesada se benefician enormemente de este diseño robusto.
Comparación de especificaciones estándar
Criterio de especificación |
Serie DTL-4 |
Serie DTL-8 |
|---|---|---|
Aplicación primaria |
Paneles comerciales de BT, contadores de servicios públicos. |
Cerramientos industriales, maquinaria pesada. |
Espesor del barril |
Estándar |
Reforzado / Extra Grueso |
Diseño de palma |
Perfil compacto, redondo o cuadrado |
Extendido, alineado para barras colectoras de la UE |
Tolerancia a la vibración |
Moderado |
Alto |
Enfoque de cumplimiento |
Normas comerciales generales |
Estrictos estándares CE/IEC |
Los compradores deben evaluar estrictamente las reclamaciones de los proveedores. Los componentes de baja calidad parecen idénticos a los premium en una hoja de cálculo. Utilice este marco basado en evidencia para examinar sus componentes antes de comprarlos.
Integridad de la soldadura: Nunca asuma que la soldadura por fricción es perfecta. Solicite informes de pruebas de resistencia a la tracción reales al fabricante. Solicite datos de microresistencia en toda la articulación. Una soldadura impecable no muestra picos de resistencia en el punto de transición.
Pureza del material: Los metales de calidad inferior provocan fallos rápidos en el sistema. Haga hincapié en comprobar los grados exactos de conductividad. Asegúrese de que el aluminio utilice grado L3 o una pureza equivalente. Verifique que el cobre utilice grado T2. Las impurezas provocan un calentamiento impredecible bajo cargas pesadas.
Precisión de tamaño: Los diámetros internos exactos del cañón son inmensamente importantes. Un cilindro suelto garantiza que su engarce fallará. Los engarces sueltos provocan microarcos después de la instalación. Solicite siempre hojas de tolerancia dimensional precisas.
Clasificaciones de aislamiento: Verifique los límites ambientales de la funda de polímero. Solicite la certificación de resistencia a los rayos UV si planea utilizarlo en exteriores. Solicitar informes de envejecimiento térmico. Necesita pruebas contundentes de que el aislamiento no se agrietará después de cinco años en el campo.
Solicite siempre un lote de muestra física. Realice sus propias pruebas destructivas si es posible. Corte el cañón para inspeccionar la soldadura interna de estado sólido. Busque una fusión completa sin porosidad. La verdadera experiencia en adquisiciones requiere verificar estos detalles invisibles.
Incluso las orejetas más premium fallan si las instalas incorrectamente. Debemos abordar estos riesgos de adopción de frente. Muchos contratistas culpan al componente cuando las técnicas de instalación deficientes causan la falla real. Una formación adecuada mitiga estos errores comunes.
La compatibilidad de herramientas dicta su éxito. Es absolutamente necesario utilizar las matrices de engarzado hexagonales correctas. Las matrices de cobre no funcionan correctamente en barriles de aluminio. Advierta a su equipo contra el prensado excesivo. Una fuerza excesiva fractura el cilindro de aluminio. Esto arruina el agarre mecánico y compromete la articulación. Adviértales también que no deben engarzar demasiado. Las conexiones flojas provocan puntos calientes de alta resistencia. Estos puntos calientes eventualmente derriten el aislamiento y provocan incendios.
Siga estos pasos de preparación obligatorios para cada conexión:
Pele el aislamiento del cable con cuidado. Asegúrese de no mellar ni cortar los hilos internos de aluminio.
Retire la capa de óxido invisible del conductor de aluminio. Utilice un cepillo de alambre exclusivo inmediatamente antes de la terminación.
Aplique minuciosamente un compuesto para juntas antioxidante. Haga esto a menos que haya comprado terminales precargados con pasta de fábrica.
Inserte el conductor completamente en el barril. Verifique la profundidad antes de aplicar la herramienta de engarce.
El control de calidad evita futuras interrupciones. Recomendamos encarecidamente protocolos estrictos de inspección visual. Compruebe si hay formas hexagonales uniformes después del engarzado. Busque rebabas de metal extruido. A continuación, realice un escaneo termográfico por infrarrojos. Haga esto después de su prueba de carga inicial. Un punto brillante en la cámara indica un engarce fallido. Atrápalo temprano antes de que destruya el panel LV.
Los terminales de cable bimetálicos aislados actúan como componentes críticos de prevención de fallas para la infraestructura moderna de BT. Detienen activamente la corrosión galvánica y evitan desastrosas fugas térmicas. Validamos que especificar modelos exactos sigue siendo no negociable para proyectos serios. Debe elegir entre DTL-4 o DTL-8 según los códigos regionales y los estándares de aplicación. Este enfoque enfocado garantiza la seguridad a largo plazo y el cumplimiento estricto del código.
No comprometa sus puntos de transición. Tome medidas ahora para proteger su red eléctrica. Solicite hojas de datos técnicos completas a su proveedor verificado. Solicite kits de muestras físicas para realizar sus propias pruebas de engarzado. Programe una consulta técnica sobre los requisitos específicos de su panel LV hoy.
R: Por lo general, no están clasificados para ser enterrados directamente sin protección adicional. Si bien el aislamiento de EPDM proporciona una excelente resistencia a las salpicaduras y a los rayos UV, carece de la clasificación IP necesaria para una inmersión constante. Debe utilizar protección mecánica secundaria, como un termorretráctil revestido con adhesivo para paredes gruesas o un kit de juntas de resina impermeable, para el entierro subterráneo.
R: No, no puedes. Los cilindros de aluminio poseen diferentes diámetros exteriores y requieren tolerancias de expansión específicas en comparación con el cobre. Debe utilizar matrices hexagonales de tamaño específico para la compresión de aluminio. El uso de matrices de cobre provoca un engarzado excesivo o insuficiente, lo que compromete la conexión.
R: Suponiendo una instalación adecuada y cargas eléctricas equilibradas, puede esperar una vida útil de 20 a 30 años. La soldadura por fricción de estado sólido previene la corrosión interna. Sin embargo, el aislamiento externo de polímero puede mostrar signos de envejecimiento térmico o degradación por rayos UV después de dos décadas en ambientes extremos.
R: Muchas orejetas bimetálicas de primera calidad vienen precargadas de fábrica con pasta antioxidante dentro del cilindro de aluminio. Si están precargados no es necesario añadir más. Si compra modelos sin relleno, debe aplicar manualmente el compuesto para juntas después del cepillado de alambre para evitar la rápida oxidación del aluminio.
