Der direkte Anschluss von Aluminiumkabeln an Kupfersammelschienen birgt erhebliche Risiken für die Niederspannungsverteilung. Ohne geeignete Übergangskomponenten kommt es bei diesen Verbindungen häufig zu einem vorzeitigen Verbindungsversagen. Es kommt schnell zu einem thermischen Durchgehen, das ganze Netzwerke gefährdet. Aufgrund der deutlichen Kostenvorteile stellt die Elektroindustrie schnell auf Aluminiumkabel um. Diese Verschiebung macht hochzuverlässige Aluminium-Kupfer-Übergangspunkte zu einer absoluten Notwendigkeit. Vorisoliert Bimetallkabelschuhe dienen als ultimativer Standard für moderne Installationen. Sie mildern aktiv galvanische Korrosion und sichern eine langfristige elektrische Kontinuität. Außerdem verkürzen sie die Installationszeit im Vergleich zu herkömmlichen Methoden drastisch. Ingenieure verlassen sich auf diese speziellen Kabelschuhe, um in dichten Niederspannungsnetzen eine strikte Einhaltung der Vorschriften sicherzustellen. Sie erfahren genau, warum diese Komponenten die Systemzuverlässigkeit bestimmen. Wir werden die Mechanismen hinter ihren Korrosionsschutzeigenschaften untersuchen. Wir werden auch wichtige Spezifikationsunterschiede aufschlüsseln, um Sie bei Ihrem nächsten Infrastrukturprojekt zu unterstützen.
Galvanischer Schutz: Reibgeschweißtes Kupfer und Aluminium eliminieren dauerhaft das Risiko elektrochemischer Korrosion an Verbindungsstellen.
Installationseffizienz: Vorisolierte Konstruktionen machen sekundäre Wärmeschrumpfprozesse überflüssig, wodurch die Arbeitszeit reduziert und die Wetterfestigkeit standardisiert wird.
Modellspezifität: Die Auswahl des genauen Standards (z. B. DTL-4 vs. DTL-8) gewährleistet die Übereinstimmung mit regionalen Konformitäten und spezifischen mechanischen Belastungsanforderungen.
Kosten vs. Lebensdauer: Während die anfänglichen Anschaffungskosten geringfügig höher sind als bei Standardkabelschuhen, führt die Vermeidung von Ausfällen des LV-Netzwerks zu einem deutlich positiven ROI.
Aluminium und Kupfer besitzen sehr unterschiedliche elektrochemische Potenziale. Wenn sie unter einer elektrischen Last in direkten physischen Kontakt gebracht werden, wird eine gefährliche Kettenreaktion ausgelöst. Feuchtigkeit fungiert in diesem Szenario als Elektrolyt. Es verwandelt das Gelenk in eine aktive galvanische Zelle. Das Aluminiummaterial fungiert als Anode und korrodiert schnell. Durch diesen Abbau entsteht eine isolierende Oxidschicht zwischen den Metallen.
Diese Oxidschicht erhöht den Übergangswiderstand an der Verbindungsstelle drastisch. Ein höherer Widerstand zwingt die Verbindung dazu, bei normaler Belastung übermäßige Wärme zu erzeugen. Dann drohen schwere Brände und ein eventueller Systemzusammenbruch. Ingenieure müssen diese Bedrohung vollständig neutralisieren. Herkömmliche Fugenpasten bieten nur eine vorübergehende Lösung.

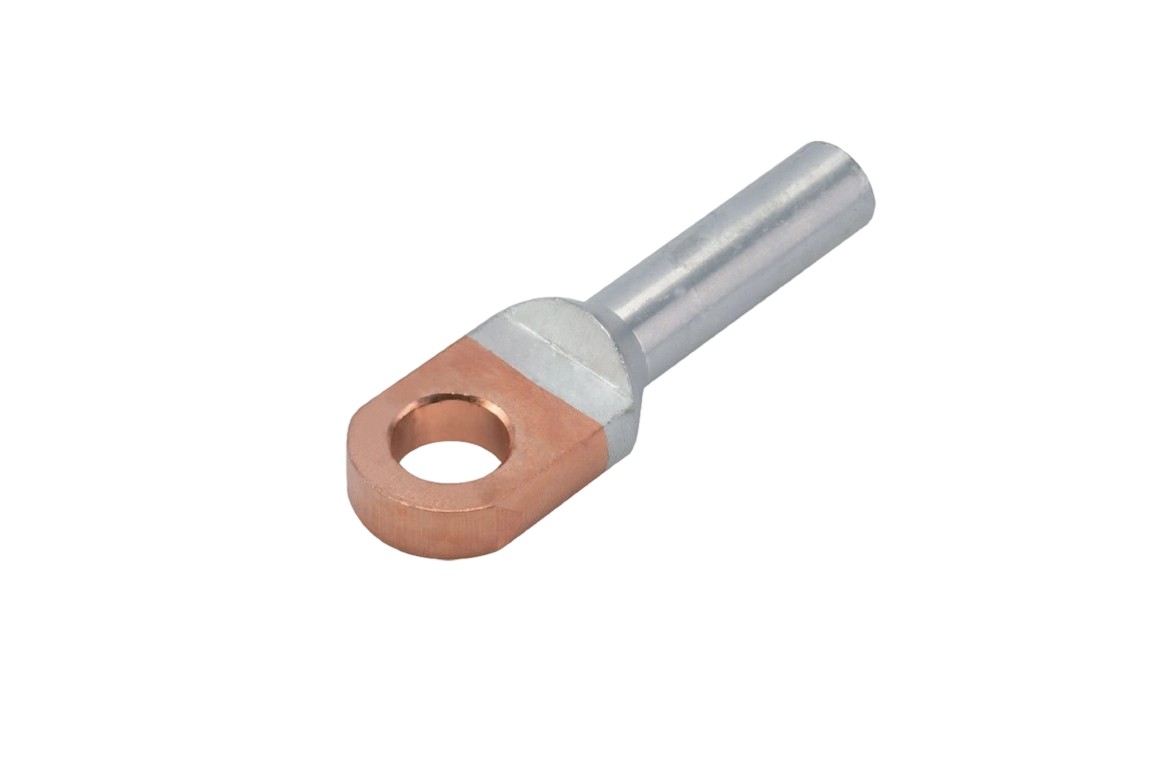

Um dieses Problem dauerhaft zu lösen, nutzen Hersteller ein fortschrittliches Reibschweißverfahren. Hochwertige Bimetallkomponenten verfügen über einen Zylinder aus reinem Aluminium, der mit einer Handfläche aus reinem Kupfer verbunden ist. Die Fertigungsmaschinen zwingen diese beiden Metalle mit extrem hohen Rotationsgeschwindigkeiten zusammen. Durch die starke Reibung entsteht örtlich begrenzte Hitze. Die Metalle erreichen schnell einen plastischen Zustand. Unter extremem Druck schmieden sie dann ihre Kräfte.
Durch diesen Prozess entsteht eine dauerhafte, feste Schweißnaht. Dieses Ergebnis erweist sich als entscheidend für moderne Niederspannungsnetze. Durch die Festkörperschweißung werden mikroskopisch kleine Luftspalte zwischen den Elementen vermieden. Es blockiert das Eindringen von Feuchtigkeit vollständig am Elementübergangspunkt. Durch die nahtlose Verschmelzung der Metalle isolieren Sie Aluminium und Kupfer von Umweltkatalysatoren. Das Risiko einer elektrochemischen Degradation sinkt auf den absoluten Nullpunkt. Diese Ingenieursleistung sichert die Lebensdauer Ihres gesamten Verteilerschranks.
Die Widerstandsfähigkeit gegenüber der Umwelt hat für Elektroinstallateure höchste Priorität. Vorisolierte Kabelschuhe verfügen über eine äußerst robuste Isolierhülse. Hersteller fertigen diese Hülse normalerweise aus haltbarem EPDM oder einem vernetzten Polymer. Diese Schutzschicht schützt die lebenswichtige Reibschweißnaht vor rauem Wetter. Es eignet sich hervorragend für Kabelinstallationen im Freien. Auch raue Industrieumgebungen stellen keine Gefahr dar. Das Polymer widersteht chemischen Einflüssen, hoher Luftfeuchtigkeit und extremen Temperaturschwankungen.
Die Spannungsfestigkeit bietet einen weiteren entscheidenden Vorteil für die Systemsicherheit. Moderne NS-Schränke verkleinern sich ständig, um Platz zu sparen. Enge Räume erhöhen das Risiko unbeabsichtigter Phase-zu-Phase-Kurzschlüsse. Die integrierte Isolierung sorgt für sofortige dielektrische Integrität. Sie müssen sich keine Sorgen machen, dass freiliegende leitende Fässer benachbarte Phasen berühren. Diese eingebaute Sicherheitsmaßnahme schützt das Personal aktiv bei routinemäßigen Wartungsarbeiten.
Die Arbeitseffizienz verbessert sich erheblich, wenn Sie sich für vorisolierte Designs entscheiden. Betrachten Sie die traditionelle Installationsmethode. Techniker montieren blanke Kabelschuhe an den Kabeln. Anschließend werden sie manuell mit Isolierband umwickelt. Manchmal werden mehrstufige Schrumpfschläuche verwendet. Diese sekundären Prozesse verschwenden wertvolle Arbeitsstunden vor Ort. Sie bringen auch menschliches Versagen in den Wetterschutzprozess ein.
Die werksseitige Isolierung garantiert eine perfekte Konsistenz. Sie schieben das Bauteil einfach auf, crimpen es und schon ist der Anschluss sicher. Es spart erhebliche Zeit pro Verbindung. Es sorgt für einen einheitlichen Umweltschutz auf Ihrem gesamten Projektgelände. Sie vermeiden das Rätselraten, das mit dem manuellen Aufkleben verbunden ist.
Verschiedene NS-Infrastrukturprojekte erfordern sehr spezifische Maßstandards. Sie müssen Ihre Komponentenauswahl an strengen Compliance-Anforderungen ausrichten. Wir kategorisieren diese Entscheidungen anhand mechanischer Belastungen, regionaler Vorschriften und Anwendungsumgebungen. Das Verständnis der genauen Spezifikationen verhindert kostspielige Installationsfehler.
Der Der isolierte Bimetall-Kabelschuh DTL-4 stellt einen äußerst vielseitigen Industriestandard dar. Typischerweise handelt es sich um eine mittelgroße Kupferpalme. Die Aluminium-Zylinderlänge passt perfekt zu handelsüblichen Crimpeinsätzen. Die integrierte Isolationsklasse deckt typische kommerzielle NS-Anforderungen zuverlässig ab. Die Hersteller entwerfen es für optimierte Masseninstallationen.
Sie finden es ideal für handelsübliche NS-Panels. Techniker setzen sie häufig für bestimmte Anschlüsse von Versorgungszählern ein. Mittlere mechanische Beanspruchung verkraften sie im Innenbereich hervorragend. Sie passen nahtlos in gewerbliche Gebäudeumgebungen. Wenn Ihr Projekt schnelle und zuverlässige Anschlüsse in Standardgehäusen erfordert, liefert dieses Modell hervorragende Ergebnisse.
Möglicherweise stehen Ihnen weitaus anspruchsvollere industrielle Anwendungen bevor. Der Der europäische Bimetall-Crimpanschluss DTL-8 ist die Antwort auf diese spezielle Herausforderung. Es weist deutliche strukturelle Unterschiede zu Standardvarianten auf. Es verfügt oft über viel dickere Aluminiumfässer. Die Kupferpalmen sind deutlich länger und robuster. Die spezifischen Lochausrichtungen passen perfekt zu europäischen Standard-Sammelschienen.
Wir empfehlen sie für sehr anspruchsvolle Anwendungen. Verwenden Sie sie, wenn Sie eine strikte Einhaltung der CE- oder IEC-Normen erfordern. Sie funktionieren einwandfrei in industriellen Umgebungen mit hohen Vibrationen. Die zusätzliche Materialstärke bewältigt schwere mechanische Belastungen mühelos. Windkraftanlagen und schwere Produktionsanlagen profitieren stark von dieser robusten Konstruktion.
Vergleich der Standardspezifikationen
Spezifikationskriterium |
DTL-4-Serie |
DTL-8-Serie |
|---|---|---|
Primäre Anwendung |
Kommerzielle NS-Panels, Verbrauchszähler |
Industriegehäuse, schwere Maschinen |
Laufdicke |
Standard |
Verstärkt / Extra dick |
Palmen-Design |
Kompaktes, rundes oder quadratisches Profil |
Verlängert, abgestimmt auf EU-Sammelschienen |
Vibrationstoleranz |
Mäßig |
Hoch |
Compliance-Fokus |
Allgemeine kommerzielle Standards |
Strenge CE/IEC-Standards |
Käufer müssen Lieferantenansprüche streng prüfen. Komponenten von geringer Qualität sehen in einer Tabelle genauso aus wie Komponenten von hoher Qualität. Nutzen Sie dieses evidenzbasierte Framework, um Ihre Komponenten vor dem Kauf zu überprüfen.
Schweißnahtintegrität: Gehen Sie niemals davon aus, dass die Reibschweißnaht perfekt ist. Fordern Sie beim Hersteller aktuelle Prüfberichte zur Zugfestigkeit an. Fragen Sie nach Mikrowiderstandsdaten über die Verbindung hinweg. Eine einwandfreie Schweißnaht weist an der Übergangsstelle keine Widerstandsspitze auf.
Materialreinheit: Minderwertige Metalle führen zu schnellen Systemausfällen. Betonen Sie die Überprüfung der genauen Leitfähigkeitsgrade. Stellen Sie sicher, dass das Aluminium der Güteklasse L3 oder einer gleichwertigen hohen Reinheit entspricht. Stellen Sie sicher, dass das Kupfer die Güteklasse T2 verwendet. Verunreinigungen führen bei starker Belastung zu unvorhersehbarer Erwärmung.
Größengenauigkeit: Exakte Innendurchmesser des Laufs sind von entscheidender Bedeutung. Ein lockerer Zylinder garantiert, dass Ihre Crimpverbindung versagt. Lose Crimps verursachen nach der Installation Mikrolichtbögen. Fordern Sie immer genaue Maßtoleranzblätter an.
Isolationswerte: Überprüfen Sie die Umgebungsgrenzwerte der Polymerhülse. Fragen Sie nach einer UV-Beständigkeitsbescheinigung, wenn Sie eine Verwendung im Freien planen. Fordern Sie Berichte zur thermischen Alterung an. Sie müssen nachweislich nachweisen, dass die Isolierung nach fünf Jahren im Einsatz nicht reißt.
Fordern Sie immer eine physische Probencharge an. Führen Sie nach Möglichkeit Ihre eigenen zerstörenden Tests durch. Schneiden Sie den Lauf auf, um die innere Festkörperschweißung zu prüfen. Achten Sie auf eine vollständige Verschmelzung ohne Porosität. Echte Beschaffungskompetenz erfordert die Überprüfung dieser unsichtbaren Details.
Selbst die hochwertigsten Kabelschuhe versagen, wenn Sie sie falsch installieren. Wir müssen diese Adoptionsrisiken direkt angehen. Viele Bauunternehmer geben der Komponente die Schuld, wenn schlechte Installationstechniken den eigentlichen Ausfall verursachen. Durch die richtige Schulung werden diese häufigen Fehler gemildert.
Die Kompatibilität der Werkzeuge entscheidet über Ihren Erfolg. Sie müssen unbedingt die richtigen Sechskant-Crimpeinsätze verwenden. Kupfermatrizen funktionieren bei Aluminiumfässern nicht richtig. Warnen Sie Ihr Team vor übermäßigem Crimpen. Übermäßige Krafteinwirkung zerbricht den Aluminiumlauf. Dadurch wird der mechanische Halt zerstört und das Gelenk beeinträchtigt. Warnen Sie sie auch vor zu geringem Crimpen. Lose Verbindungen verursachen Hotspots mit hohem Widerstand. Diese heißen Stellen schmelzen schließlich die Isolierung und verursachen Brände.
Befolgen Sie diese obligatorischen Vorbereitungsschritte für jede einzelne Verbindung:
Isolieren Sie das Kabel vorsichtig ab. Stellen Sie sicher, dass Sie die inneren Aluminiumstränge nicht einkerben oder zerschneiden.
Entfernen Sie die unsichtbare Oxidschicht vom Aluminiumleiter. Verwenden Sie unmittelbar vor dem Anschluss eine spezielle Drahtbürste.
Tragen Sie gründlich eine antioxidative Fugenmasse auf. Tun Sie dies, es sei denn, Sie haben mit Werkspaste vorgefüllte Laschen gekauft.
Führen Sie den Leiter vollständig in die Hülse ein. Überprüfen Sie die Tiefe, bevor Sie das Crimpwerkzeug einsetzen.
Die Qualitätssicherung verhindert zukünftige Ausfälle. Wir empfehlen dringend strenge visuelle Inspektionsprotokolle. Überprüfen Sie nach dem Crimpen, ob die Sechskantformen gleichmäßig sind. Suchen Sie nach extrudierten Metallgraten. Führen Sie als Nächstes einen thermografischen Infrarotscan durch. Tun Sie dies nach Ihrem ersten Auslastungstest. Ein leuchtender heißer Punkt auf der Kamera weist auf einen fehlerhaften Crimpvorgang hin. Fangen Sie es frühzeitig ab, bevor es das LV-Panel zerstört.
Isolierte Bimetall-Kabelschuhe fungieren als kritische Komponenten zur Ausfallvermeidung in der modernen NS-Infrastruktur. Sie stoppen aktiv die galvanische Korrosion und verhindern ein katastrophales thermisches Durchgehen. Wir bestätigen, dass die Angabe exakter Modelle für ernsthafte Projekte weiterhin unabdingbar ist. Sie müssen je nach regionalen Codes und Anwendungsstandards zwischen DTL-4 und DTL-8 wählen. Dieser fokussierte Ansatz gewährleistet langfristige Sicherheit und strikte Einhaltung der Vorschriften.
Gehen Sie bei Ihren Übergangspunkten keine Kompromisse ein. Ergreifen Sie jetzt Maßnahmen zur Sicherung Ihres Stromnetzes. Fordern Sie umfassende technische Datenblätter von Ihrem geprüften Lieferanten an. Fordern Sie physische Musterkits an, um Ihre eigenen Crimptests durchzuführen. Vereinbaren Sie noch heute einen technischen Beratungstermin zu Ihren spezifischen NS-Panel-Anforderungen.
A: Sie sind im Allgemeinen nicht für die direkte Vergrabung ohne zusätzlichen Schutz geeignet. Während die EPDM-Isolierung eine ausgezeichnete Spritzwasser- und UV-Beständigkeit bietet, fehlt ihr die IP-Schutzart, die für ständiges Untertauchen erforderlich ist. Für die Erdverlegung müssen Sie einen sekundären mechanischen Schutz verwenden, z. B. einen dickwandigen, mit Klebstoff beschichteten Schrumpfschlauch oder ein wasserdichtes Harzverbindungsset.
A: Nein, das können Sie nicht. Aluminiumfässer haben unterschiedliche Außendurchmesser und erfordern im Vergleich zu Kupfer bestimmte Ausdehnungstoleranzen. Sie müssen sechseckige Matrizen verwenden, die speziell für die Aluminiumpressung ausgelegt sind. Die Verwendung von Kupfereinsätzen führt zu starkem Über- oder Untercrimpen, wodurch die Verbindung beeinträchtigt wird.
A: Eine ordnungsgemäße Installation und ausgeglichene elektrische Belastung vorausgesetzt, können Sie mit einer Lebensdauer von 20 bis 30 Jahren rechnen. Die Festkörperreibschweißung verhindert innere Korrosion. Allerdings kann die äußere Polymerisolierung nach zwei Jahrzehnten in extremen Umgebungen Anzeichen von thermischer Alterung oder UV-Beeinträchtigung aufweisen.
A: Viele Premium-Bimetallösen sind werkseitig mit Antioxidationspaste im Aluminiumgehäuse vorgefüllt. Wenn sie vorgefüllt sind, müssen Sie keine weiteren hinzufügen. Wenn Sie ungefüllte Modelle kaufen, müssen Sie die Fugenmasse nach dem Drahtbürsten manuell auftragen, um eine schnelle Oxidation des Aluminiums zu verhindern.
