Un terminal de cable se sobrecalienta exactamente por una razón física: su resistencia es demasiado alta para la corriente que lo atraviesa. Todo lo demás (las siete causas fundamentales que aparecen a continuación) son simplemente una forma diferente de crear ese exceso de resistencia. La potencia disipada en una unión aumenta con el cuadrado de la corriente, por lo que incluso un aumento modesto en la resistencia de la conexión puede crear una diferencia de temperatura significativa bajo carga completa.
Esta guía está organizada de acuerdo con la forma en que se produce un diagnóstico: qué observa, qué causas producen esa observación, cómo confirmar cada una y qué lo soluciona permanentemente en lugar de hasta la siguiente inspección.
Antes de abrir la articulación, extrae todo lo que ofrecen los síntomas:
Una fase caliente, otras normales → una falla de mano de obra o componente en esa unión específica. Comience con la causa n.° 1 a continuación.
Todas las fases se calientan por igual → sobrecarga o conductor de tamaño insuficiente, no es un defecto en las terminales. Verifique la corriente de carga con respecto al diseño antes de descartar el hardware.
Patrón de decoloración: el calor centrado en el cilindro de engarzado indica una falla en el lado de engarzado (causas 1 a 3); El calor centrado en la palma y el perno indica fallas en la interfaz (causas 4 a 7).
El polvo verde o blanco en la unión es un producto de corrosión; salte directamente a la causa n.° 5.

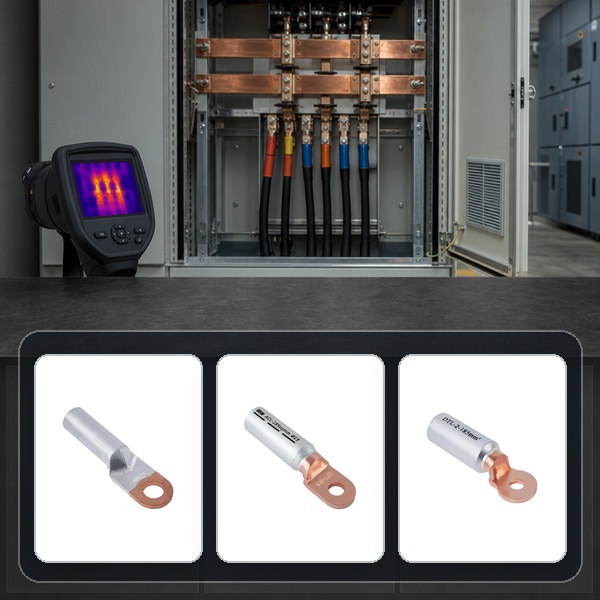

Una cámara termográfica hace que esta comparación sea rápida cuando el circuito funciona bajo una carga representativa. Siga el procedimiento de seguridad eléctrica del sitio y utilice instrumentos clasificados adecuadamente; Nunca confíe en el tacto como método de diagnóstico. La tendencia de temperatura y la comparación entre fases son más útiles que un umbral genérico porque el diseño del gabinete, la temperatura ambiente, la emisividad y la carga afectan la lectura.
Primero compare conexiones cargadas similares, luego aísle el circuito e inspeccione el engarce, la palma y el conductor antes de decidir la reparación.
La causa más común del lado engarzado. Un troquel de un tamaño demasiado grande, una herramienta hidráulica liberada antes de alcanzar la presión máxima o una posición de engarzado perdida dejan espacios vacíos entre los hilos y la pared del cilindro. La corriente pasa a través de menos puentes de contacto; cada puente se sobrecalienta.
Confirme: la marca de engarce parece poco profunda, no hay rebabas en la matriz o las posiciones de engarzado no coinciden con las marcas del cañón. Una muestra seccionada muestra vacíos visibles.
Solución: volver a terminar con el código de matriz estampado en la orejeta y una herramienta que complete su ciclo. No hay reparación para un engarce poco comprimido: volver a engarzar sobre un engarce defectuoso agrava el error de geometría.
Las hebras de aluminio se reoxidan a los pocos segundos de cepillarse. Un cilindro engarzado sin grasa inhibidora de óxido (o con la grasa de fábrica eliminada por un instalador bien intencionado) atrapa una película de óxido aislante en las interfaces de contacto. La resistencia comienza ligeramente alta y luego aumenta a medida que el micromovimiento del ciclo térmico muele el óxido fresco.
Confirmar: historial: conductor de aluminio más un barril que llegó sin engrasar o limpiado. La resistencia aumenta a lo largo de meses de estudios térmicos.
Arregle: corte y vuelva a terminar: cepille los hilos con acero inoxidable, use una orejeta con grasa llena de fábrica, inserte inmediatamente, engarce inmediatamente. Minimice el retraso entre el cepillado, la inserción y el engarce para que no se vuelva a formar una nueva capa de óxido antes de realizar la unión.
Un conductor flexible Clase 5 introducido en un barril perforado para Clase 2 compactada arroja hebras en la boca del barril; un conductor de Clase 2 que traquetea en un barril de gran tamaño nunca alcanza la compactación completa. Ambos concentran corriente.
Confirme: hilos doblados hacia atrás visibles en la entrada del cañón, o la hoja de especificaciones del conductor no está de acuerdo con la clasificación del orificio de la orejeta.
Solución: vuelva a terminar con un terminal perforado para la clase de conductor real. Nunca recorte los hilos para que encajen: cada hilo retirado elimina permanentemente la sección transversal en la unión.
La interfaz de la palma a la barra colectora transmite corriente a través de puntos de contacto microscópicos cuyo área total aumenta con la presión de sujeción. Los pernos con poco torque dejan muy pocos puntos de contacto. Los pernos demasiado apretados ceden la palma, aplastan el estañado y se relajan en unas semanas, llegando al mismo estado de sujeción insuficiente desde la otra dirección.
Confirme: verifique el torque con la tabla del fabricante del equipo (no con una tabla genérica). Busque placas extruidas en el perímetro de la cabeza del perno: la firma del exceso de torsión.
Repare: limpie ambas superficies, reemplace los herrajes deformados, vuelva a ensamblar y apriete la conexión según las especificaciones del fabricante del equipo con la disposición aprobada de herrajes y arandelas. No introduzca una pila de lavadoras genérica ni un intervalo de mantenimiento que entre en conflicto con las instrucciones del equipo.
Una terminal de aluminio atornillada a una barra de cobre, o un conductor de aluminio engarzado en una terminal de cobre, forma una celda galvánica siempre que hay humedad. El aluminio se corroe formando óxido hidratado no conductor, lo que aumenta la resistencia y separa físicamente la junta.
Confirme: polvo blanco/gris en la interfaz, picaduras en el lado de aluminio después del desmontaje y el hallazgo fatal de la revisión del diseño: Cu y Al en contacto directo en cualquier parte del camino actual.
Solución: permanente, no paliativa: reemplace la interfaz improvisada con una orejeta bimetálica soldada por fricción (tipo DTL/ACL). Esto mueve la transición cobre-aluminio a una unión de fábrica controlada y proporciona el metal correcto en cada superficie de conexión. Las pastas o arandelas de interfaz no deben tratarse como sustitutos a menos que el sistema de conexión completo esté específicamente aprobado para esa disposición.
Las cargas crecen. Un alimentador que coincida con el diseño original puede posteriormente operar por encima de su función prevista después de las adiciones a la planta, y la terminación puede convertirse en uno de los primeros lugares donde aparece el estrés térmico adicional. El terminal es el mensajero, no el culpable.
Confirme: utilice una pinza amperimétrica para comparar la carga real con la corriente de diseño; comprobar si todas las fases se calientan juntas.
Solución: cambie el tamaño del circuito. Mientras tanto, verifique que las terminaciones existentes sean buenas: un circuito sobrecargado con uniones marginales es la forma en que los pequeños problemas se convierten en informes de interrupción.
Las terminaciones cercanas a transformadores, generadores o maquinaria alternativa acumulan micromovimientos en la interfaz atornillada. El desgaste desgasta el revestimiento, expone el metal fresco a la oxidación y afloja gradualmente los herrajes.
Confirmar: correlación de ubicación (las juntas calientes son las de la estructura vibratoria), marcas de desgaste pulidas en la palma o en la barra colectora, herrajes sueltos en la inspección.
Solución: restaure la interfaz utilizando piezas de repuesto aprobadas y el procedimiento de torsión del fabricante del equipo, luego trate la ruta mecánica: trenzas o bucles flexibles entre el equipo vibratorio y la barra colectora rígida, abrazaderas para cables que impiden que la masa del conductor trabaje en la unión.
Una reparación permanente depende de la familia de terminales correcta, la preparación del conductor, la matriz coincidente y el torque de perno especificado por el equipo.
Nunca vuelva a apretar una junta caliente y aléjese. Calor significa resistencia; La resistencia tiene una causa fundamental entre las siete anteriores. Volver a apretar una junta cuyo verdadero problema es un engarce seco o corrosión permite, en el mejor de los casos, ganar semanas, mientras que el daño subyacente se agrava. Ábralo, identifique qué firma de falla tiene y corríjala.
La prueba de ciclo de carga IEC 61238-1 evalúa si un conector mantiene un rendimiento eléctrico y mecánico estable mediante calentamiento y enfriamiento repetidos. Las juntas de campo siguen el mismo principio: una terminación correctamente seleccionada e instalada debe permanecer estable, mientras que una conexión marginal normalmente se deteriora en lugar de corregirse por sí sola.
¿Qué tan caliente es demasiado para un terminal de cable?
Dos respuestas, y la comparativa es más útil. Primero compare la temperatura medida con las clasificaciones de cables, accesorios y equipos especificadas para ese circuito; Los límites de aislamiento varían según el diseño y las condiciones de funcionamiento. Luego compare fases iguales o conexiones paralelas bajo la misma carga. Un aumento de temperatura local repetible es motivo de investigación incluso cuando la temperatura absoluta permanece por debajo del límite nominal del componente.
¿Puede una junta caliente arreglarse sola si cae la carga?
La temperatura baja; el daño no. Las capas de óxido, la presión de sujeción relajada y el producto de corrosión persisten y reanudan la composición cuando regresa la carga. Los perfiles de carga estacionales son precisamente la forma en que se esconden las juntas marginales (frescas todo el invierno, cocinadas todo el verano), lo que justifica la realización de estudios en la temporada de mayor carga, no cuando el contratista de termografía tiene una semana libre.
¿Es suficiente la termografía infrarroja o necesito mediciones de resistencia?
La termografía bajo carga significativa es la mejor herramienta de detección de red amplia disponible. Sus límites: necesita línea de visión (las juntas cerradas se ocultan), carga en el momento del estudio (una junta defectuosa ligeramente cargada se lee fría) y señala síntomas, no causas. Las mediciones de microohmios lo complementan: las lecturas de referencia en la puesta en servicio más las comprobaciones puntuales en las uniones marcadas convierten 'esto parece cálido' en 'estas medidas son más altas que las uniones comparables y se han desviado de su punto de referencia de puesta en servicio'.
¿Se debe reemplazar siempre una orejeta descolorida?
Trate la decoloración visible por calor como evidencia de que es necesario aislar y evaluar la articulación. Inspeccione el conductor, el enchapado, las superficies de contacto y el engarzado antes de decidir el alcance de la reparación; el reemplazo suele ser la opción más segura cuando el calor ha dañado la terminal o los hilos conductores. Registre la causa raíz confirmada, así como la ubicación.
¿Los problemas de sobrecalentamiento difieren entre las terminaciones de cobre y de aluminio?
La física es idéntica; las estadísticas difieren. Las uniones de cobre toleran mejor el descuido del proceso y fallan con más frecuencia en la interfaz atornillada (causas 4, 6, 7). Las uniones de aluminio concentran fallas en el engarce (causas 2, 3) y en las interfaces de metales mixtos (causa 5). Desde el punto de vista del diagnóstico, el material conductor le indica dónde buscar primero; no cambia las medidas 'buenas'.
La mayoría de las siete causas se remontan a decisiones tomadas antes de que cualquier herramienta tocara el cable:
Hardware probado: terminales respaldados por evidencia de prueba IEC 61238-1 aplicable y documentación CE cuando sea necesario, en grados de material declarados: cobre T2/T3 y aluminio de grado 1070.
La familia adecuada por interfaz: terminales de cobre (SC/DT) para cobre con cobre, terminales de aluminio (DL/AU) para aluminio con aluminio, bimetálicos soldados por fricción (DTL/ACL) en cada transición Cu-Al, de 10 a 630 mm².
Herramientas compatibles: el sistema de matriz especificado para la familia de orejetas, verificado mediante un plan de calificación de engarzado aprobado por el proyecto.
Mediciones de referencia: lecturas de microohmios en terminaciones importantes en la puesta en servicio, para que las encuestas futuras se comparen con datos en lugar de conjeturas.
